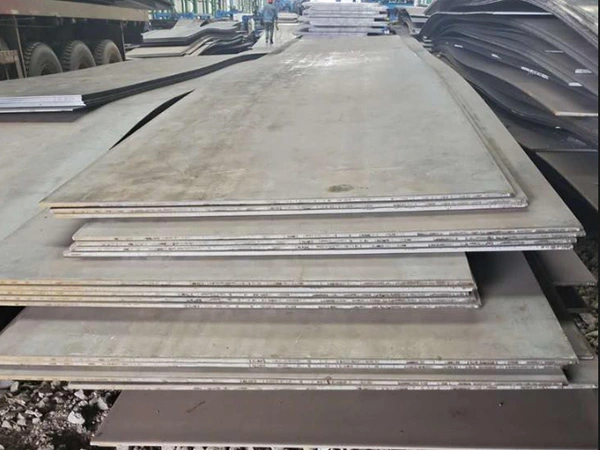

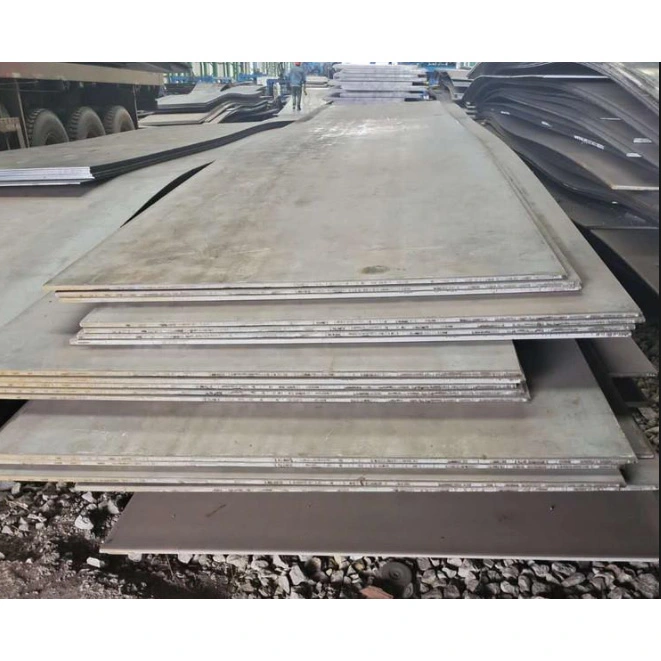

Karštai valcuotos konstrukcinės plieno plokštės

Karštai valcuotos konstrukcinės plieno plokštės yra pagrindinė žaliava statant plienines konstrukcijas, sunkiasvores mašinas, savivaldybių kelius ir tiltus. Pagaminta pagal nacionalinius standartus GB/T 700-2006 ir GB/T 1591-2018, jie skirstomi į karšto valcavimo plokštes, šalto valcavimo plokštes, vidutinio storio plokštes ir neslystančias languotas plokštes. Subalansuotomis mechaninėmis savybėmis ir puikiomis suvirinimo, šalto lenkimo ir štampavimo našumu pasižyminčios integruotos konstrukcinės plieno plokštės užtikrina nuolatinį jėgos perdavimą be sujungimo tarpų, idealiai tinka didelio ploto apkrovą laikantiems pagrindams ir sujungimo plokštėms.

HAISHENG siūlo visas karštai valcuotų konstrukcinių plieno plokščių storio specifikacijas, pritaikytą specialios formos dalių ir įterptųjų plokščių pjovimą, išsamias medžiagų mechaninių bandymų ataskaitas ir antikorozinį apdorojimą, pvz., dažymą ir karštąjį cinkavimą, kad būtų patenkinti birių plieno konstrukcijų, mašinų ir savivaldybių projektų pirkimo reikalavimai vienu metu.

1. Taikomi gamybos standartai

GB/T 700-2006 Anglies konstrukcinis plienas

GB/T 1591-2018 Mažo legiruoto didelio stiprumo konstrukcinis plienas

GB/T 3274 Anglies struktūrinių storų plokščių matmenų ir formos priimtinumas

2. Pagrindinės produkto savybės

2.1 Medžiagos ir mechaninės charakteristikos

Brandžios anglies ir mažai legiruotų medžiagų serijos su pagrindinėmis Q235B ir Q355B klasėmis užtikrina subalansuotą stiprumą, plastiškumą ir tvirtumą, stabilias mechanines savybes kambario temperatūroje, gali atlaikyti statines apkrovas, dinamines apkrovas ir tam tikrus temperatūrų skirtumus.

Integruotai valcuotos plokštės pasižymi vienoda vidine tekstūra ir nuolatiniu jėgos perdavimu, pasižymi išskirtiniu atsparumu gniuždymui, lenkimui ir lankstymui, kad būtų galima naudoti didelio ploto apkrovas ir gaubtus.

Įvairios plieno rūšys nuo įprasto stiprumo iki didelio stiprumo, tinkančios įvairiems apkrovų lygiams, įskaitant lengvus korpusus, sunkias apkrovas ir įrangos slėginius komponentus.

2.2 Kategorijų ir procesų skirtumai

Karštai valcuotos plokštės: geras tvirtumas, platus storio diapazonas, maža kaina, atsparumas aukštai temperatūrai ir puikus suvirinimas vietoje, kaip pagrindinė inžinerinė medžiaga; padengtas oksido apnašomis ir vidutiniu matmenų tikslumu.

Šaltai valcuotos plokštės: lygus paviršius, griežtas matmenų tolerancija, didelis plokštumas ir puikios lenkimo savybės, skirtos tiksliam apdirbimui, štampavimui ir dekoratyviniams komponentams; plonas storis ir silpnesnis atsparumas aukštai temperatūrai nei karšto valcavimo plokštės.

Išvestinės funkcinės veislės: languotos plokštės yra neslidžios ir atsparios dėvėjimuisi takams ir platformoms; vidutinio storio plokštės skirtos didelės apkrovos dideliems komponentams; pjaustytos plokštės ir originalios ritės plokštės palaiko lankstų pjovimą su dideliu medžiagų panaudojimu.

2.3 Apdirbimo ir surinkimo privalumai

Visapusiškas apdirbimo efektyvumas palaiko pjovimą, lenkimą, perforavimą, valcavimą, suvirinimą, poliravimą ir dengimą, suderinamą su visais plieno konstrukcijų gamybos procesais.

Plokščios plokštės leidžia lengvai sujungti, perlenkti ir sudaryti sandūrines jungtis, sklandžiai derinant su profiliuotu plienu, vamzdžiais ir tvirtinimo detalėmis sudėtingoms jungtims.

Lankstūs dydžiai leidžia ištisas plokštes supjaustyti į specialios formos gabalėlius, mažas plokštes ir įterptas dalis, turinčias tvirtą universalumą.

2.4 Prisitaikymas prie aplinkos

Pagrindinis plienas turi tinkamą atsparumą oro sąlygoms; po rūdžių pašalinimo, dažymo ar karšto cinkavimo antikorozinio apdorojimo, jis gali būti naudojamas patalpose, lauke ir drėgnoje aplinkoje ilgalaikiam aptarnavimui.

Platus taikomų temperatūrų diapazonas: įprastos anglinio plieno plokštės normaliai veikia nuo -20 ℃ iki 350 ℃; specialios plieno rūšys atitinka darbo sąlygas žemoje arba aukštoje temperatūroje.

2.5 Kainos pranašumai ir apribojimai

Pakankamas žaliavų tiekimas, išsamios specifikacijos ir masinė gamyba sumažina vieneto savikainą ir užtikrina aukštą visapusišką sąnaudų efektyvumą kaip pagrindinį plieną, skirtą plieninėms konstrukcijoms.

Plonos plokštelės pasižymi silpnu atsparumu vietiniam smūgiui ir įlenkimams; ypač storos plokštės turi didelį savo svorį ir padidina bendrą konstrukcijos apkrovą.

Atviros plokštės yra linkusios rūdyti atviromis sąlygomis ir turi būti apsaugotos nuo korozijos; Norint išvengti įtrūkimų, reikalinga griežta parametrų kontrolė šalto lenkimo ir didelio stiprumo plokščių štampavimui.

3. Karštai valcuotų konstrukcinių plieno plokščių taikymo sritis

3.1 Pagrindinės programos

Pastato plieno konstrukcijų inžinerija: grindų pagrindo plokštės, stogo plokštės, sienų plokštės ir platformų plokštės; standikliai, pertvarų plokštės, galvutės plokštės, jungiamosios plokštės ir įterptosios plieninės plokštės plieninėms kolonoms ir sijoms, pagrindinių laikančiųjų ir jungčių jungčių šerdies medžiagos.

Įrangos ir mašinų gamyba: Įrangos korpusai, pagrindai, rėmai, apsaugos, silosai, formų pagrindo plokštės ir nusidėvėjimui atsparūs įdėklai statybinėms mašinoms.

Aptvaros ir grindinio platformos: languotos plokštės dirbtuvių takams, laiptų pakopos ir tranšėjos dangčiai; paprastos plokštės gamykliniams korpusams ir pertvaroms.

Slėginių indų ir vamzdžių priedai: Atmosferos rezervuarai, vandens rezervuarai, vamzdžių galvutės, vamzdžių atramos ir cilindrų armavimo plokštės, skirtos neaukšto slėgio laikančiosioms sudedamosioms dalims.

Komunalinė ir tiltų inžinerija: pagalbinės tilto atraminės plokštės, kelių apsaugos plokštės, komunalinės tvoros, šulinių dangčių pagrindo plokštės, upių aptvaro lentos ir eismo įrenginių komponentai.

Techninė įranga ir nestandartinis apdorojimas: supjaustykite į specialios formos kraštų uždarymo dalis, vandens stabdymo plokštes, sutvirtinančias plokštes ir laikinas atramines plokštes įvairioms nestandartinėms atsarginėms dalims.

3.2 Naudojimų atitikimas pagal produkto kategoriją

Karštai valcuotos vidutinio storio plokštės: daugiausia storos plokštės, skirtos sunkiems plieniniams komponentams, įrangos pagrindams, tiltams, talpykloms ir didelėms laikančioms plokštėms.

Karštai valcuotos pjaustytos plokštės: Įprasto plono ir vidutinio storio, pasižyminčios didelėmis sąnaudomis, plačiai naudojamos gamyklinėms sijoms, kolonoms ir aptvarams, kurių inžinerijos sąnaudos yra didžiausios.

Šaltai valcuotos plonos plokštės: lygus didelio tikslumo paviršius tiksliam štampavimui, dekoratyvinės plokštės, elektros spintelės ir lengvi išoriniai apvalkalai.

Languotos plieninės plokštės: puikios neslystančios savybės, skirtos pėsčiųjų platformoms, laiptų laiptams ir transporto priemonių grindų lentoms.

3.3 Paprasti pasirinkimo patarimai

Pirmenybę teikti karšto valcavimo plokštėms laikančiosioms, suvirinimui ir lauko darbo sąlygoms po atviru dangumi;

Rinkitės šalto valcavimo plokštes pagal išvaizdos reikalavimus, tikslaus štampavimo ir patalpų dekoravimo scenarijus;

Priimkite languotas plokštes pėsčiųjų perėjose ir neslidžiose vietose.

4. Viso diapazono našumo parametrai

4.1 Pagrindinės klasės ir kambario temperatūros mechaninės savybės

4.2 Bendrosios fizinės konstantos

Tankis: 7,85 g/cm³

Tamprumo modulis: 2,06 × 10⁵ MPa

Puasono koeficientas: 0,3

Šilumos laidumas: 45 W/(m·K)

4.3 Storio klasifikacija ir standartiniai matmenys

Pramonės storio klasifikacija

Plona plokštė: 0,5–3,0 mm (šaltai valcuoti / karštai valcuoti)

Vidutinė plokštė: 3,0～14,0 mm

Storis: 14,0–60,0 mm

Itin stora plokštė: ＞60 mm (sunkios plieninės konstrukcijos, įrangos pagrindai)

Standartiniai fiksuoti dydžiai

Įprasti pločiai: 1000 mm, 1220 mm, 1500 mm, 1800 mm, 2000 mm

Įprasti ilgiai: 2000 mm, 2440 mm, 6000 mm, 12 000 mm

Tolerancija: Storis ±0,3～±10%; Ilgis ir plotis ±5 mm

Pagrindinės kategorijos ir storio diapazonas

Karštai valcuota pjovimo plokštė: 2,0–12 mm, didžiausias sunaudojimas statybos projektuose

Karšto valcavimo originali plokštė: 12–60 mm, skirta sunkiems kroviniams, tiltams, rezervuarams

Šalto valcavimo plieno plokštė: 0,5–3,0 mm, lygus didelio tikslumo paviršius

Languota plieno plokštė: 3,0–8,0 mm (lęšinis / deimantinis neslystantis raštas)

4.4 Apdirbimo našumas

Šaltojo lenkimo savybė: Q235 ir Q355 palaiko 180° šaltą lenkimą, kai šerdies skersmuo ≤ 2 kartus didesnis už plokštės storį, lenkimo vietose nėra įtrūkimų ar delaminacijos.

Suvirinimo savybė: Mažas anglies ekvivalentas užtikrina puikų suvirinamumą, suderinamas su rankiniu lankiniu suvirinimu ir ekranuotu suvirinimu be sudėtingo išankstinio pašildymo.

Štampavimas ir lenkimas: šaltai valcuoti lakštai užtikrina optimalų štampavimo efektyvumą; storoms plokštėms nerekomenduojama lenkti dideliu kampu.

Eksploatavimo temperatūra: bendrosios anglinio plieno plokštės svyruoja nuo -20 ℃ iki 350 ℃; Q355D/E klasės žemos temperatūros projektams su minimaliu atsparumu itin žemai temperatūrai.

4.5 Atskaitos skyriaus Mechaniniai parametrai

Lenkimo sekcijos modulis didėja eksponentiškai didėjant plokštės storiui

Šlyties stipris yra lygus 0,5–0,6 karto didesniam už takumo ribą

Plonos plokštės yra linkusios į vietinį nestabilumą gniuždant, o storos plokštės išlaiko stabilų atsparumą gniuždymui

4.6 Paviršiaus kokybė ir antikorozinis apdorojimas

Pristatymo paviršiaus būklė: karšto valcavimo su oksido nuosėdomis, lygus šalto valcavimo paviršius, marinuotas, apdorotas šrato pūtimu, smėlio srove

Antikoroziniai sprendimai

Dažai / epoksidinis gruntas: Įprastoms patalpų aplinkoms

Karštas cinkavimas: cinko dangos storis 60～120 μm ilgalaikiam naudojimui lauke

Šratavimas + antikorozinė danga: standartinis plieno konstrukcijų projektų procesas

Paviršiaus priėmimo standartas: Be įtrūkimų, raukšlių, randų, sluoksniuotos ir stiprios rūdžių.

4.7 Programos pasirinkimo vadovas

✅ Tinkami scenarijai Plieninių sijų ir kolonų standikliai, pertvarų plokštės, įterptosios plieninės plokštės, grindų pagrindo plokštės, įrangos pagrindai, platformų plokštės, laiptų pakopos, atitvarų lentos, tilto pagalbinės plokštės, atmosferos saugojimo rezervuarai, mechaniniai rėmai.

❌ Netinkami scenarijai Aukšto slėgio indų vidinės sienos, aukštos temperatūros ir aukšto slėgio vamzdynai, stipri korozinė terpė (reikalingas specialus indų plienas arba nerūdijantis plienas).

Greitos atrankos taisyklės

Įprastos gamyklos, korpusai ir smulkūs jungiamosios detalės: Q235B karšto valcavimo plokštė

Didelės apkrovos sijos ir storos plokštės, tiltai: Q355B vidutinė ir stora plokštė

Išvaizdos dekoravimas ir štampavimas, spintelių korpusai: šaltai valcuota plona plokštė

Pėsčiųjų takai, valdymo platformos ir laiptai: Neslystanti languota plokštė

5. Bendrosios karštai valcuotų konstrukcinių plieno plokščių specifikacijų lentelės

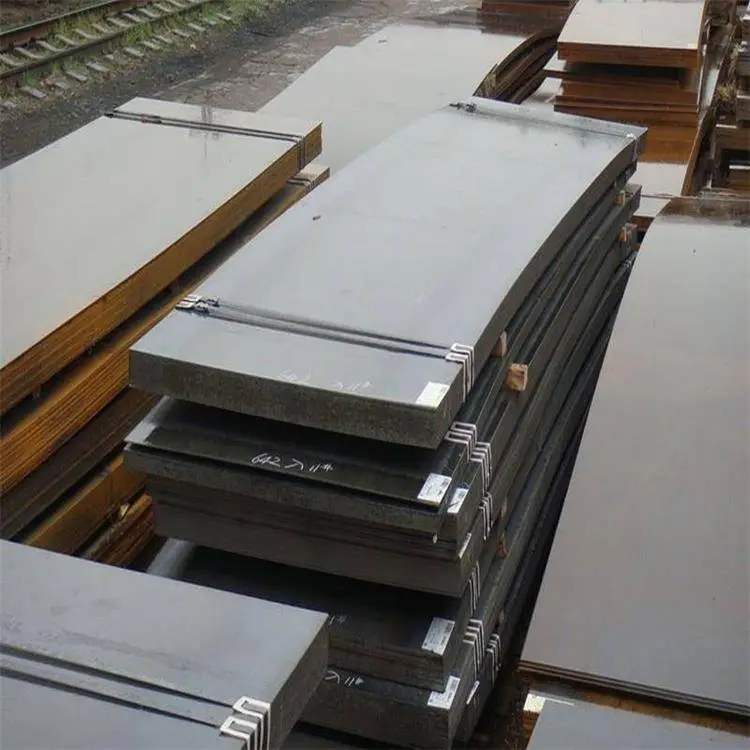

5.1 Karštai valcuota įprasta plieno plokštė (pjaustyta plokštė / originali plokštė, Q235B / Q355B)

Standartinio pločio × ilgio dydžiai: 1500 × 6000, 1800 × 6000, 2000 × 6000, 1500 × 12000, 1800 × 12000, 2000 × 12000

Plona plokštė 2,0–3,0 mm (korpusas, kraštų apdaila, plonos plokštės sujungimas)

Vidutinė 4,0–10 mm plokštė (didžiausias inžinerinis sunaudojimas, standikliai ir įterptosios plokštės)

Stora plokštė 12–60 mm (sunkios plieninės konstrukcijos, tiltai, įrangos pagrindai)

5,2 šalto valcavimo plieno plokštė (0,5–3,0 mm, lygus didelio tikslumo paviršius)

Standartinis lapo dydis: 1000×2000, 1220×2440, 1500×3000 Įprastas storis: 0,5, 0,8, 1,0, 1,2, 1,5, 2,0, 2,5, 3,0 mm. korpusai Ypatybė: Didelis matmenų tikslumas, paviršius be oksidų, netinkamas aukštai temperatūrai ir didelėms apkrovoms.

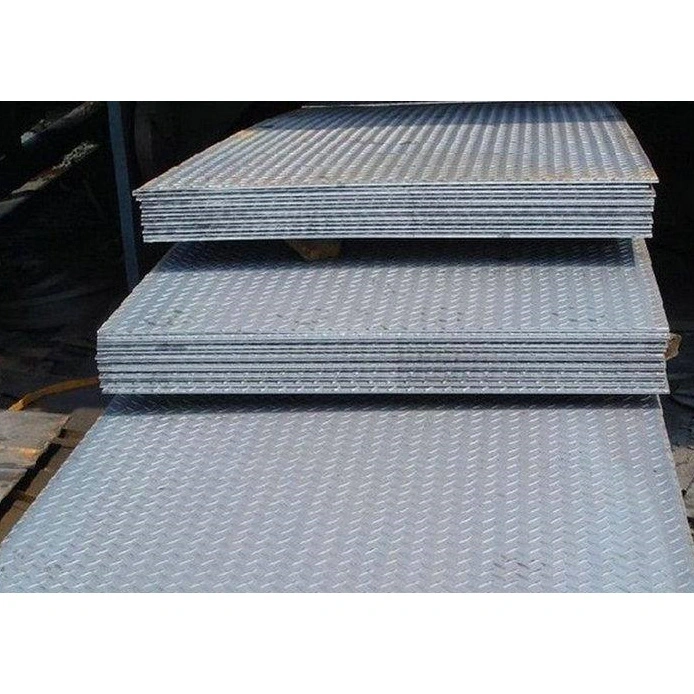

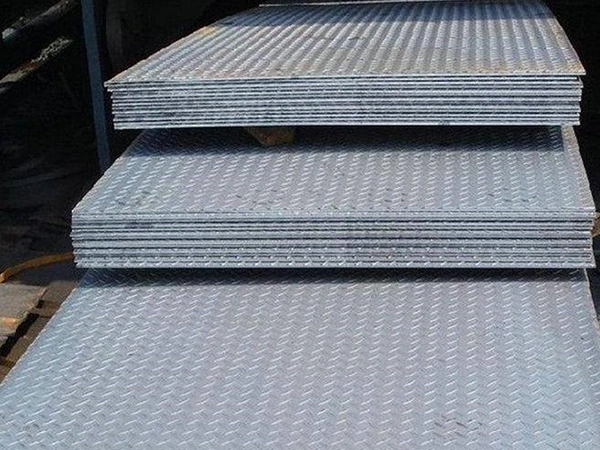

5.3 Languota neslystanti plieno plokštė (lęšinis / deimantinis raštas, skirtas plieninėms platformoms)

Standartinis dydis: 1500×6000, 1800×6000 Pagrindo plokštės storis: 3,0, 4,0, 5,0, 6,0, 8,0 mm

3,0/4,0 mm: dirbtuvių takai, paprastos platformos, laiptų pakopos

5,0 / 6,0 / 8,0 mm: didelės apkrovos platformos, sunkvežimių grindų plokštės, pramoniniai takai

5.4 Dydžio ir medžiagos pasirinkimo taisyklės

Pageidaujamas plotis: 1500 mm (dažniausiai, mažai pjovimo atliekų), 1800 mm, 2000 mm

Pageidaujamas ilgis: 6000mm (bendra konstrukcija), 12000mm (ilgi komponentai, naudojant visą plokštę)

Medžiagų pasirinkimo standartas

Įprasta gamykla, korpusas, įdėtos dalys, jungiamosios plokštės: Q235B

Didelės apkrovos sijos, storos plokštės, tiltai, didelės plieninės konstrukcijos: Q355B

Skirtumas tarp supjaustytos plokštės ir originalios plokštės

Pjovimo plokštė: 2–12 mm, maža kaina, vidutinis lygumas, pirmasis pasirinkimas civilinėms ir įprastoms plieninėms konstrukcijoms

Originali plokštė: storis didesnis nei 12 mm, vienoda vidinė struktūra, stabilios mechaninės savybės, privalomos didelės apkrovos ir tiltų projektams

5.5 Bendroji svorio apskaičiavimo formulė

Svoris kvadratiniam metrui (kg/㎡) = storis (mm) × 7,85

Bendras vienos plokštės svoris = ilgis (m) × plotis (m) × storis (mm) × 7,85

6. HAISHENG gamyklos tiekimo privalumai

Tiesioginis tiekimas iš originalaus gamyklos sandėlio: savarankiškas plokščių pjaustymo cechas su visomis karšto valcavimo, šalto valcavimo ir languotų vidutinio storio plokščių specifikacijomis sandėlyje, be tarpininkų antkainio, akivaizdus išlaidų pranašumas dideliems užsienio inžineriniams projektams.

Stabilus ir greitas pristatymas: Reguliarus storio ir pločio plokštės yra pilnai sukomplektuotos ištisus metus, o tai palaiko partijos pristatymą ir skubų specialios formos įterptųjų plokščių ir standžių pjovimą, kad būtų laikomasi griežtų statybos grafikų.

Viso proceso kokybės tikrinimo atsekamumas: žaliavos mechaninis pakartotinis patikrinimas prieš sandėliavimą, mėginių ėmimas valcavimo metu ir visapusiška gatavo dydžio ir išvaizdos vizualinė patikra. Prie kiekvienos partijos pridedamas visas medžiagos sertifikatas, tempimo ir smūgio bandymų ataskaitos, kurios patvirtina trečiosios šalies atliekamą mėginių ėmimo vietoje patikrinimą, kad projektas būtų sklandžiai priimtas užsienyje.

Vieno langelio palaikomojo apdorojimo paslauga: CNC pjovimas, lenkimas, perforavimas, griovelių pjovimas ir karšto cinkavimo antikorozinis gaminys, suderintas su H sijomis, I sijomis, kanalais ir didelio stiprumo varžtais integruotoms eksporto pakuotėms.

Standartinė eksporto pakuotė: plieninės plokštės, padengtos plėvele ir surištos plieninėmis juostomis, sutvirtintos mediniais padėklais, kad būtų išvengta drėgmės ir rūdžių, užpildyti kinų ir anglų sertifikatai ir medžiagų ataskaitos, skirtos muitiniam įforminimui ir vietos priėmimui.

7. Dažnai užduodami klausimai

Kl .: Ar rinksime Q235B ar Q355B plokštes patalpų gamykliniams korpusams?

A: ekonomiškas Q235B lengviems korpusams ir mažoms įterptoms dalims; didelio stiprumo Q355B vidutinio storio plokštės, skirtos sunkioms sijų galinėms plokštėms, įrangos pagrindams ir tilto laikantiems komponentams.

Kl.: Kuris antikorozinis apdorojimas užtikrina ilgesnį plokščių, naudojamų pakrantės projektuose po atviru dangumi, tarnavimo laiką?

A: visos plokštės karštasis cinkavimas yra prioritetinis ilgalaikėje lauko druskos purškimo aplinkoje; smėliasrove ir du epoksidinio antikorozinio grunto sluoksniai, skirti trumpalaikėms drėgnoms patalpoms.

Kl .: Kaip atskirti pjaustytas plokštes ir originalias plokštes, kurias pasirinkti didelės apkrovos projektams?

A: 2–12 mm plonos ir vidutinės plokštės yra mažesnės kainos supjaustytos plokštės; plokštės virš 12 mm yra valcuotos originalios plokštės su vienoda vidine metalografine struktūra ir stabiliomis eksploatacinėmis savybėmis, privalomos tiltams ir sunkiosios įrangos bazėms.

Kl.: Ar pakelto languoto rašto storis skaičiuojamas kaip apkrovos apskaičiavimo storis?

A: Skaičiuojant konstrukciją, naudojamas tik pagrindo plokštės storis, neslidūs išsikišimai neįtraukiami į jėgą laikantį storį, pasirinkite plokštes pagal pagrindo storį pagal apkrovos poreikius.

Kl.: Ar šaltai valcuotas plokštes galima naudoti įrangos laikantiems pagrindams?

A: Nerekomenduojama. Šaltai valcuotos plokštės pasižymi plonu storiu ir silpnu atsparumu aukštai temperatūrai; karšto valcavimo vidutinio storio plokštės yra vienodai pritaikytos didelės apkrovos pagrindams ir suvirintoms jėgą laikančioms sudedamosioms dalims.
