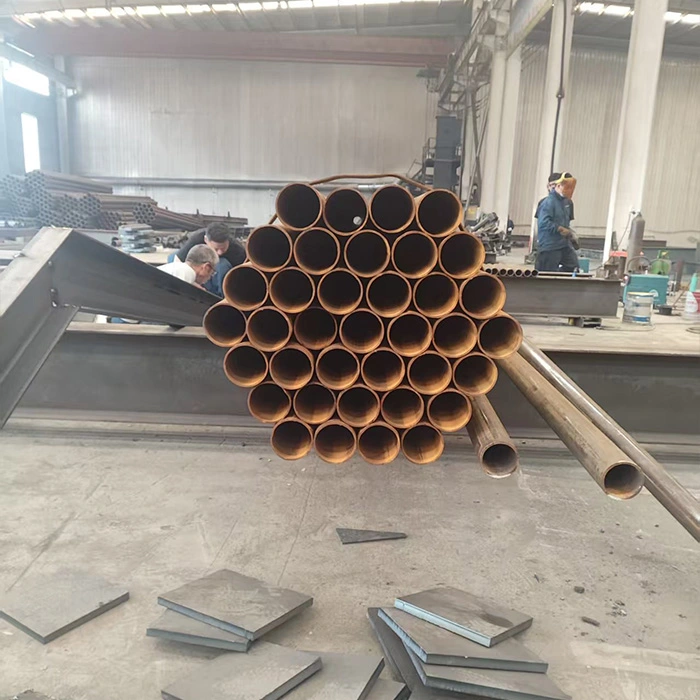

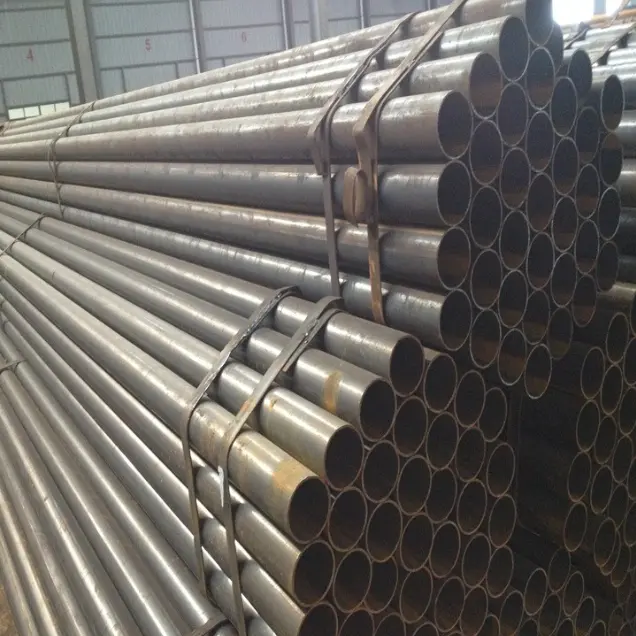

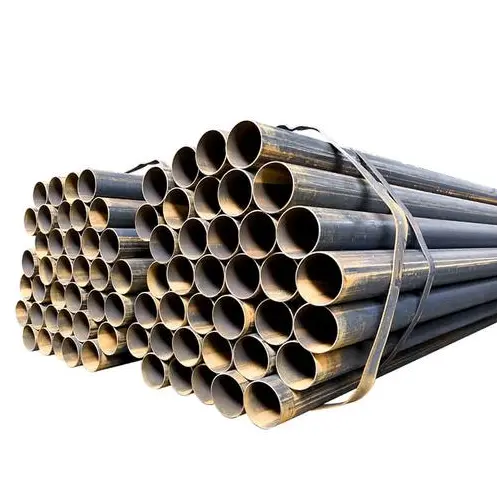

Suvirinti plieniniai vamzdžiai

Paprastai žinomi kaip suvirinti plieniniai vamzdžiai, šie gaminiai gaminami valcuojant ir suvirinant plienines juostas. Jie visų pirma skirstomi į tiesiosios ir spiralinės siūlės suvirintus vamzdžius, pagamintus pagal tokius standartus kaip GB/T 3091 ir GB/T 13793 ir dažniausiai iš Q235B arba Q355B plieno. Jie daugiausia naudojami žemo slėgio skysčių transportavimui, plieninėms konstrukcinėms sijoms ir kolonoms, apsauginių turėklų atramoms, komunalinių vamzdynų tinklams, elektromechaniniams vamzdžiams ir laikiniems projektams, todėl jie tinka standartinėms eksploatavimo sąlygoms, susijusioms su aplinkos temperatūra ir žemu ar vidutiniu slėgiu.

Produkto savybės

I. Konstrukcinės ir mechaninės charakteristikos

1. Suvirinti plieniniai vamzdžiai formuojami valcuojant ir suvirinant plienines juostas ir būna dviejų tipų: tiesios ir spiralinės siūlės. Tuščiaviduris apskritas skerspjūvis užtikrina tolygų apkrovos paskirstymą ir puikų atsparumą lenkimui ir sukimui, taip pat puikų bendrą stabilumą.

2. Bendras stiprumas atitinka žemo ir vidutinio slėgio reikalavimus. Didelio skersmens spiralinės siūlės suvirinti vamzdžiai pasižymi geresne spaudimo galia ir tvirtumu, palyginti su standartiniais tiesiosios siūlės suvirintais vamzdžiais. Tačiau dėl suvirinimo siūlių apribojimų jie netinka ekstremalioms sąlygoms, susijusioms su aukštu slėgiu, aukšta temperatūra ar stipria korozija.

3. Dėl tos pačios laikomosios galios jie yra lengvesni už tvirtus plieninius komponentus, efektyviai sumažinant bendrą konstrukcijos apkrovą.

II. Gamybos ir kaštų charakteristikos

1. Gamybos procesas yra brandus, siūlo didelį pajėgumą ir greitą pristatymą. Rinkoje yra daug atsargų ekonomiškomis kainomis, todėl bendros išlaidos yra mažos.

2. Galimas platus specifikacijų asortimentas – nuo ​​mažo skersmens vamzdžių iki didelio skersmens vamzdynų ir kolonų vamzdžių – tai leidžia lanksčiai pasirinkti.

III. Apdorojimo ir konstrukcijos charakteristikos

1. Antrinis apdorojimas, pvz., pjovimas, nuožulnumas, sriegimas, lenkimas ir suvirinimas, yra paprastas, supaprastinantis statybą vietoje.

2. Vamzdžiai vienodi, juos lengva tvarkyti ir montuoti. Gali būti naudojami įvairūs sujungimo būdai, įskaitant suvirinimą, flanšus, srieginius ir griovelius, kad atitiktų skirtingus inžinerinius reikalavimus. IV. Naudojimas ir antikorozinės savybės

1. Standartinis pristatymas yra „juodo vamzdžio“ (nepadengto plieno) forma; tačiau galima naudoti tokius apdorojimo būdus kaip karštas cinkavimas, dažymas, antikorozinės dangos ir 3PE antikoroziniai sluoksniai. Jie tinkami naudoti tiek viduje, tiek lauke.

2. Lankstus pritaikymas: jie gali būti naudojami kaip skysčių transportavimo vamzdynai arba montuojami į laikančius komponentus, tokius kaip plieninės konstrukcinės sijos, kolonos ir santvaros.

V. Produktų skirtumai ir apribojimai

1. Tiesia siūle suvirinti vamzdžiai paprastai naudojami mažo ir vidutinio skersmens, žemo slėgio vamzdynams ir lengvoms plieninėms konstrukcijoms. Spiraliniai suvirinti vamzdžiai pirmiausia naudojami didelio skersmens vamzdžiams, todėl jie tinkami dideliems atstumams komunaliniam transportui ir didelio masto plieniniams konstrukcijų komponentams.

2. Dėl suvirintų siūlių šie vamzdžiai pasižymi mažesniu atsparumu slėgiui, atsparumu aukštai temperatūrai ir atsparumui nuovargiui, palyginti su besiūliais plieniniais vamzdžiais. Juos griežtai draudžiama naudoti kritinį slėgį turinčiose srityse, susijusiose su aukštu slėgiu degiomis / sprogiomis medžiagomis arba aukštos temperatūros / aukšto slėgio sąlygomis.

Pagrindiniai naudojimo būdai ir taikymo sritis

I. Pagrindiniai suvirintų plieninių vamzdžių naudojimo būdai

1. Skysčių transportavimas

Naudojamas transportuoti tokias medžiagas kaip vandentiekio vanduo, nuotekos, žemo slėgio dujos, vėdinimo / dulkių ištraukimo oras ir bendrosios paskirties alyvos; jie yra pirminės civilinių ir pramoninių tinklų vamzdynų medžiagos.

2. Plieniniai konstrukciniai apkrovą laikantys komponentai

Naudojamas apskritoms kolonoms, santvaroms, stogo atramoms ir platformų statramsčiams gaminti; jie gali pakeisti tam tikras konstrukcines plieno formas pagalbinėms arba vidutiniškai apkrautoms sijomis ir kolonoms.

3. Apsauga ir gaubtas

Naudojamas važiuojamosios dalies apsauginiams turėklams, gamyklos perimetro tvoroms, laiptų turėklams, balkonų turėklams, sandėlių karkasams ir lauko skelbimų lentų atramoms.

4. Mechaninės ir elektrinės palaikymo sistemos

Naudojamas vandens vamzdžių, ortakių ir kabelių lovelių atramų ir pakabų, taip pat specializuotų tvirtinimo kronšteinų ir įrangos tvirtinimo strypų statybai.

5. Komunalinė ir statybos inžinerija

Naudojamas komunaliniams vamzdynų tinklams, upių krantų apvadams, polinių pamatų apvalkalams, tunelių vėdinimo kanalams, laikinoms saugos užtvaroms statybvietėse.

6. Laikinosios ir žemės ūkio paskirties patalpos

Naudojamas pastoliams, laikinoms pastogėms, šiltnamių karkasams, žemės ūkio vandens transporto vamzdynams.

II. Taikymo sritis

1. Statybos inžinerija: civiliniai pastatai, gamyklos dirbtuvės, sandėliai, patalpų vandens tiekimo ir drenažo sistemos bei plieninės konstrukcijų atramos sistemos.

2. Komunalinės paslaugos: Miesto vandentiekio ir drenažo tinklai, važiuojamosios dalies apsauginiai turėklai, kraštovaizdžio inžinerija ir komunalinių vamzdynų įrengimas. 3. MEP (mechaninė, elektros ir vandentiekio / ŠVOK): vandens tiekimas ir kanalizacija, vėdinimas ir žemo slėgio dujų vamzdynai gamykloms, pastatams ir prekybos centrams.

4. Pramonės ir kalnakasybos įmonės: dirbtuvių perdavimo vamzdynai, įrangos atramos, medžiagų kiemo aptvarai ir lengvos santvaros konstrukcijos.

5. Žemės ūkis ir kraštovaizdžio tvarkymas: žemės ūkio drėkinimo vamzdžiai, šiltnamių karkasai ir kraštovaizdžio tvoros.

6. Laikini darbai: Laikini aikštelės įrenginiai, laikinos atramos, iškasų duobių apsauga ir statybiniai pastoliai.

Pasirinkimo vadovas

Tiesios siūlės suvirinti vamzdžiai: daugiausia mažo ir vidutinio skersmens; dažniausiai naudojami vidaus vamzdynams, turėklams ir mažoms plieninėms konstrukcijoms.

Spiralinis suvirintas vamzdis: daugiausia didelio skersmens; dažniausiai naudojamas komunaliniams magistraliniams vamzdynams, tolimojo vandens perdavimui ir didelio masto plieninėms konstrukcinėms kolonoms.

Našumo parametrai

I. Įgyvendinimo standartai

·GB/T 3091-2025: Suvirinti plieniniai vamzdžiai, skirti žemo slėgio skysčių transportavimui (vanduo, dujos, oras ir kt.; ≤2,5 MPa, ≤200°C)

·GB/T 13793-2016: Išilginiai elektriniu būdu suvirinti plieniniai vamzdžiai (konstrukciniai, pastoliai, bendrosios mašinos)

·GB/T 9711 / API 5L: vamzdis naftos ir dujų transportavimui (L245/L360/L415 ir kt.)

II. Įprastos medžiagos ir mechaninės savybės (kambario temperatūra)

·Elastingumo modulis: 2,06 × 10⁵ MPa

·Tankis: 7,85 g/cm³

·Smūgio energija: aplinkos temperatūra **≥27 J** (Q235B, V formos įpjova)

III. Matmenys ir specifikacijos (pirmiausia išilginis suvirinimas)

1) Išorinio skersmens diapazonas

· Mažas skersmuo: DN15–DN50 (21,3–60,3 mm)

· Vidutinis skersmuo: DN65–DN250 (76,1–273 mm)

·Didelis skersmuo: DN300–DN600 (323,9–610 mm)

·Spiralinis suvirintas vamzdis: Iki DN800–DN3000

2) Sienelės storis (dažnas)

·Standartinis: 1,2–12,7 mm

·Sunki sienelė: 12,7–40 mm

·Tolerancija: Sienelės storis ±10% t; Išorinis skersmuo nuo ±0,5 % iki ±1,0 %

3) Ilgis

·Standartas: fiksuoti ilgiai 6 m, 9 m, 12 m

·Pritaikoma: 15–18 m

·Ilgio tolerancija: +20 mm / 0 mm

4) Teorinis svoris (kg/m)

W = 0,02466 × (D-t) × t

·D: išorinis skersmuo (mm); t: sienelės storis (mm)

· Cinkuotas vamzdis: svoris × 1,015–1,03 (dangos koeficientas)

IV. Slėgio palaikymas ir proceso našumas

1) Hidrostatinis testas (privalomas)

· Standartinis juodas vamzdis: 5,0 MPa, išlaikymo slėgis ≥5s

· Dujų vamzdis: 6,0 MPa, išlaikymo slėgis ≥10s

· Sunkiasienės vamzdis: 7,0 MPa

· Rekomenduojamas darbinis slėgis: ≤1,6 MPa (ilgalaikė sauga)

2) Suvirinimo siūlės kokybė

· Neardomasis bandymas (NDT): UT (ultragarsinis) / RT (radiografinis)

· Išilginė siūlė: aukšto dažnio suvirinimas, suvirinimo koeficientas **≈0,85–0,9**

· Spiralinė siūlė: Povandeninis lankinis suvirinimas, suvirinimo koeficientas **≈0,9–0,95**

3) Išlyginimo / lenkimo testas

· Išlyginimas: nėra įtrūkimų, nesisluoksniuoja

· Lenkimas (DN≤50): 90°, lenkimo spindulys = 6D (juodas vamzdis) / 8D (cinkuotas vamzdis), suvirinimo siūlė išdėstyta šone; nėra įtrūkimų, nesilupa cinko sluoksnis

4) Darbinė temperatūra

· Standartinis: -20°C iki +200°C

· Žemos temperatūros plienas (L245N): iki -40°C

V. Paviršiaus ir korozijos apsauga

· Pristatymo būklė: juodas vamzdis (plikas vamzdis) / karštai cinkuotas / epoksidinis / 3PE (užkastas)

· Cinkuotas sluoksnis: ≥300 g/m² (dvipusis), vietinis storis **≥85 μm**

· Paviršiaus kokybė: nėra įtrūkimų, raukšlių, nuospaudų, didelės korozijos

VI. Prisijungimo būdai

· DN≤50: srieginė jungtis (GB/T 7306)

· DN65–DN200: flanšinė jungtis / jungtis su grioveliais

· DN≥250: Suvirinimas (samžinė suvirinimas / suvirinimas)

VII. Programos

· Žemo slėgio skysčiai: Vanduo, nuotekos, dujos, oras, ventiliacija

· Plieninės konstrukcijos: Apvalios vamzdžių kolonos, santvaros, atramos, apsauginiai turėklai, pastoliai

· Temperatūra: -20 iki 200°C; Slėgis: ≤2,5 MPa

Sulenktų tiesių siūlių suvirintų vamzdžių specifikacijų lentelė

Spiralinio suvirinimo vamzdžių specifikacijų lentelė
