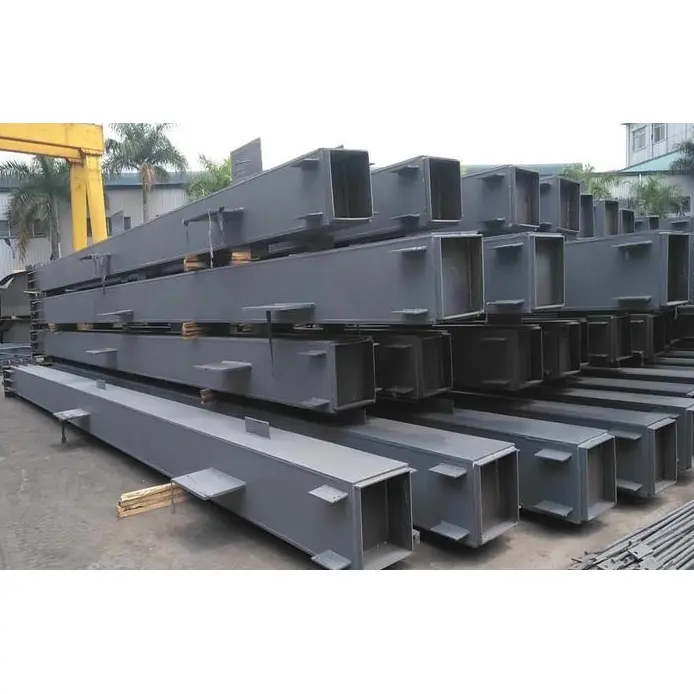

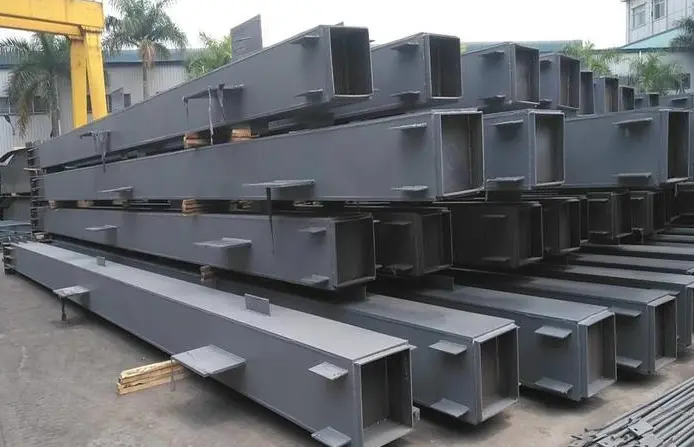

Kvadratinė tuščiavidurė konstrukcinė plieno kolona

Kvadratinė tuščiavidurė konstrukcinė plieninė kolona yra uždaro profilio, dėžutės formos laikančiosios vertikalios konstrukcijos. Tai yra ekonomiškai efektyviausias pirminis vertikalios paramos komponentas lengvų ir vidutinių plieninių konstrukcijų projektams. Skirtingai nuo H formos sijų konstrukcinių savybių, kurios paprastai pasižymi kryptingomis laikančiomis savybėmis, ši kvadratinė plieninė kolona turi uždarą suvirintą skerspjūvį. Ši konstrukcija užtikrina subalansuotą apkrovą abiem kryptimis, tuo pačiu užtikrindama švarią, kvadratinę estetiką ir lengvesnį savaiminį svorį.

Produkto pagrindai ir visa konfigūracija

1. Formavimo principai

- Pagrindinės medžiagos pasirinkimas: kruopščiai atrenkame pagrindines aukštos kokybės konstrukcines plieno plokštes, ypač Q235B ir Q355B klases, kurias galima rasti rinkoje. Šios žaliavos pasižymi mažu priemaišų kiekiu; jų kietumas ir konstrukcinis stiprumas visiškai atitinka nacionalinius statybos standartus, taip pašalinant galimą riziką ateityje, pvz., įtrūkimus ar koroziją nuo pat šaltinio.

- Apdorojimo darbo eiga: kvadratinė tuščiavidurė konstrukcinė plieno kolona gaminama naudojant plokščias plienines plokštes kaip žaliavą. Šios plokštės yra išlenktos ir sujungiamos, kad būtų suformuotas uždaras kvadratinio vamzdžio (dėžutės profilio) profilis. Kolonoms atliekamas kruopštus apdailos procesas, apimantis tikslų pjovimą, mechaninį tiesinimą, pagrindo plokštės suvirinimą, jungčių skylių išgręžimą, rūdžių pašalinimą ir antikorozinį paviršiaus padengimą.

- Struktūriniai požymiai: uždaros dėžės sekcijų struktūra yra kompaktiška ir vienoda. Kolonos velenas išlieka idealiai tiesus, lenkimo nuokrypis nėra nulinis, o vidinis įtempių pasiskirstymas yra vienodas, todėl jis gali stabiliai atlaikyti vertikalias gniuždymo apkrovas ir šonines sukimo jėgas.

2. Pilnas pristatymo paketas

- Standartiniai komponentai: baigtas kvadratinis kolonos korpusas, sutirštinto tvirto plieno pagrindo plokštė ir fiksuotos standinimo plokštės.

- Pagalbinės medžiagos: pagal užsakymą pagamintos jungiamosios plokštės, didelio tvirtumo tvirtinimo varžtai ir sujungimo įvorės plokštės (auslai).

- Pristatymo pranašumas: visi komponentai yra gaminami vienu metu kaip vieningas rinkinys, užtikrinantis puikų matmenų suderinamumą. Nereikia atskirai pirkti papildomų priedų; pilnas montavimui paruoštas paketas pristatomas vienoje siuntoje, todėl ją galima nedelsiant sumontuoti vietoje.

3. Pagrindinės taikymo sritys

- Lengvosios pramonės pastatai: mažos ir vidutinės plieno konstrukcijų gamyklos, sandėliai, paprastos gamybos cechai ir lauko stogeliai.

- Surenkamieji laikinieji įrenginiai: statybvietės modulinis korpusas, atraminės kolonos surenkamiems aikštelės atitvarams ir laikinos statybinės platformos.

- Komercinė ir civilinė infrastruktūra: mažaaukščiai komerciniai pastatai, stoginės automobiliams, nedidelės plieninės kraštovaizdžio konstrukcijos ir savivaldybės pagalbinės konstrukcijos.

Kokios yra pagrindinės skiriamosios savybės, palyginti su panašiais produktais?

1. Subalansuota dvikryptė apkrova

Uždarojo profilio kvadratinis vamzdis pasižymi panašiais inercijos momentais abiem kryptimis, įveikiant būdingą tradicinių atviro profilio plieninių profilių (kurie paprastai pasižymi anizotropiniu stiprumu) silpnumą. Tai užtikrina, kad gniuždymo, šoninio poslinkio ir atsparumo sukimui galimybės būtų tuo pačiu metu maksimalios. Projektuotojams nereikia atlikti papildomų dviejų krypčių apkrovų skirtumų skaičiavimų, todėl gaminys yra tinkamas įvairioms montavimo pozicijoms, įskaitant rėmo kolonas ir perimetro laikančiąsias atramas, ir efektyviai supaprastina bendrą konstrukcijos projektavimo schemą.

2. Lengva konstrukcija

Esant lygiavertės laikomosios galios prielaidai, kvadratinės tuščiavidurės konstrukcinės plieninės kolonos savaiminis svoris yra žymiai mažesnis nei H formos sijų ar betoninių kolonų. Tai ne tik sumažina pamatų išliejimo išlaidas ir sumažina apatinio grunto apkrovą, bet ir leidžia naudoti lengvesnę kėlimo įrangą bei sumažina darbo sąnaudas vietoje. Todėl jis puikiai tinka mažiems ir vidutinio dydžio lengvųjų plieninių konstrukcijų projektams su ribotu biudžetu.

3. Tvarkinga ir švari estetika

Konstrukcinės dalys yra idealiai kvadratinės ir tiesios, plokščių paviršių be aštrių, išsikišusių kraštų, todėl užtikrinamas stiprus vizualinis vienodumas. Nesvarbu, ar naudojamos kaip atviros vidaus laikančiosios kolonos, ar kaip išorinės kolonos, dengtos dekoratyvinėmis plokštėmis, jos sklandžiai integruojasi į dizainą, suderindamos konstrukcinį funkcionalumą su architektūrine estetika, kad atitiktų estetinius komercinių, gyvenamųjų ir kraštovaizdžio projektų poreikius.

4. Didesnė montavimo klaidų tolerancija

Gatavi gaminiai atitinka griežtus gamyklos standartus tiek tiesumui, tiek galo lygumui, komplektuojami su standartizuotomis iš anksto išgręžtomis skylėmis ir nuožulniais kraštais. Tai užtikrina aukštą išlygiavimo klaidų toleranciją montuojant vietoje, todėl statybos personalui nereikia atlikti daug laiko reikalaujančių šlifavimo ar korekcijos darbų. Netgi pradedantieji brigados gali greitai atlikti surinkimo užduotis, taip apčiuopiamai paspartindamos bendrą statybos grafiką.

5. Įvairūs antikoroziniai sprendimai

Pritaikius įvairioms eksploatacinėms aplinkoms, įskaitant sausas vidaus erdves, atviras lauko zonas ir drėgnas pakrantės zonas, siūlome tris skirtingus antikorozinius sprendimus: dažų padengimą, karštąjį cinkavimą ir iš anksto cinkuotos plieno juostos apdorojimą. Klientai gali laisvai pasirinkti savo projekto biudžetą ir numatomą eksploatavimo aplinką, užtikrindami ilgalaikį atsparumą oksidacijai, lietaus vandens korozijai ir vėjo slėgio erozijai, taip prailgindami plieninių kolonų tarnavimo laiką.

6. Išsamus specifikacijų asortimentas

Mes turime paruoštas įvairių standartinių dydžių atsargas, tuo pat metu siūlydami nestandartines pritaikymo paslaugas, įskaitant pasirinktinius ilgius, konkretų sienelių storį, unikalios formos išpjovas ir specializuotą ausų plokštelių suvirinimą, kad atitiktume įvairius projekto reikalavimus. Mažesni dydžiai tinka tokiems tikslams kaip maži stogeliai ir surenkamos konstrukcijos, o didesni dydžiai gali atlaikyti didelių apkrovų poreikius vidutinio dydžio pramonės įmonėse, todėl visapusiškai patenkinami įvairių projektų lygių pirkimų poreikiai.

Kokie yra mūsų apdorojimo metodų pranašumai?

1. Tikslus dydžio nustatymas ir pjovimas

Mūsų kvadratinės tuščiavidurės konstrukcinės plieno kolonos yra apdorojamos naudojant CNC pjovimo įrangą, kad būtų užtikrintas tikslus plokščių ir vamzdžių dydis. Griežtai kontroliuojame galinių paviršių statmenumą, todėl pjūvio dalys yra lygios, be įbrėžimų, be kraštų atskilimo problemų, taip garantuojame konstrukcinių elementų išlygiavimo tikslumą nuo pat šaltinio.

2. Sustiprintos pagrindo plokštės su pilnai įsiskverbiamuoju suvirinimu

Kiekviena kolonėlė yra vienodai pritvirtinta su sutirštinta, tvirta pagrindo plokšte. Siekdami užtikrinti tankias, tvirtas suvirinimo siūles, naudojame apskritiminį, pilno įsiskverbimo suvirinimo procesą. Taip pašalinami kokybės trūkumai, pvz., nepilnas sulydimas arba šlako intarpai, taip sustiprinamas kolonos pagrindo ir pamato jungties struktūrinis stabilumas ir išvengiama pagrindo plokštės atsiskyrimo didelės apkrovos sąlygomis.

3. Specializuotas antrinis apdorojimas

Griežtai laikydamiesi konstrukcinių brėžinių, atliekame tikslias pritaikymo procedūras, įskaitant jungčių skylių gręžimą, suvirinimo tvirtinimo ausų plokšteles ir galų kampų frezavimą, o visi apdorojimo parametrai yra lyginami su nacionaliniais standartais, kad būtų užtikrintas sklandus varžtų ir plokščių išlygiavimas montuojant vietoje.

4. Daugiapakopis rūdžių šalinimas ir antikorozinė danga

Pagal nurodytą antikorozinį planą, mes naudojame mechaninio valymo ir šratinio pūtimo metodų derinį, kad kruopščiai pašalintume frezų apnašas ir rūdžių sluoksnius nuo plieno paviršiaus. Iš karto po rūdžių pašalinimo užtepame daugiasluoksnę dangų sistemą – susidedančią iš gruntų ir viršutinių sluoksnių – arba atliekame karštąjį cinkavimą, kad išvengtume antrinio pagrindinės medžiagos rūdijimo.

Veiklos ir techninės specifikacijos

1. Nuorodų standartai

- Šaltai formuotų uždarų konstrukcinių plieno sekcijų specifikacija: GB/T 6728

- Plieninių konstrukcijų projektavimo standartas: GB 50017-2017

2. Mechaninės savybės

3. Bendrosios atsargų specifikacijos

- Standartiniai šonų ilgiai: 40 × 40 mm, 50 × 50 mm, 60 × 60 mm, 80 × 80 mm, 100 × 100 mm, 120 × 120 mm, 150 × 150 mm, 200 × 200 mm;

- Suderinamas sienų storis: 2,0 mm, 2,5 mm, 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm;

- Standartiniai ilgiai: 2m–12m; palaiko individualų pjovimą iki bet kurio nurodyto ilgio diapazono be minimalaus užsakymo slenksčio pasirinktiniam ilgiui.

4. Pamatiniai pjūvio parametrai (100 × 100 × 4 mm)

- Pjūvio plotas: 1536 mm² (15,36 cm²)

- Teorinis vieneto svoris: 12,06 kg/m

- Konstrukcinės charakteristikos: subalansuotas dvikryptis lenkimas ir atsparumas sukimui; puikus stabilumas esant ašiniam suspaudimui; tinka daugumai lengvųjų rėmų konstrukcijų.

5. Struktūrinio projektavimo kriterijai

- Struktūriniai pranašumai: pasižymi uždara dėžės sekcijų struktūra; užtikrina didesnį atsparumą šoniniam poslinkiui ir sukimui, lyginant su atviro profilio plieniniais profiliais, efektyviai sumažindamas šoninio vėjo slėgį ir išorines seismines jėgas.

- Projektavimo slenksčiai: komponento plonumo koeficientas (λ) ≤ 150; ši vertė atitinka kritines projektines ribas ("raudonąsias linijas") lengvojo plieno civilinėse statybose ir vidutinio dydžio pramoniniuose pastatuose, todėl tinka įvairių laikančiųjų karkasinių kolonų projektavimo standartams.

6. Gatavo produkto matmenų priimtinumo tolerancijos

- Matmenų nuokrypis: kraštinių ilgio ir sienelės storio nuokrypiai griežtai atitinka nacionaliniuose šaltojo formavimo plieno profilių standartuose nustatytas ribas.

- Straightness Accuracy: The overall straightness of the structural member shall be ≤ 1/1000 of its total length, effectively eliminating issues such as twisting or skewing.

- Reikalavimai galiniam paviršiui: nupjauti galiniai paviršiai išlaikomi taip, kad būtų idealiai lygūs ir statmeni – be pakreipimo ar įlenkimų – taip užtikrinamas tikslus prigludimas montuojant.

7. Antikoroziniai procesai ir ilgaamžiškumo parametrai

- Purškiamoji danga: Dviejų sluoksnių gruntas ir viršutinis sluoksnis, kontroliuojamas 80–120 μm sausos plėvelės storis. Ši parinktis idealiai tinka sausai patalpų aplinkai, siūlanti optimalų našumo ir ekonomiškumo balansą.

- Karštas cinkavimas: cinko dangos storis ≥ 65 μm, užtikrinantis maksimalų atsparumą oksidacijai ir korozijai. Lauko sąlygomis po atviru dangumi šis gydymas užtikrina 8–15 metų tarnavimo laiką.

- Iš anksto cinkuotos juostelės kvadratiniai vamzdeliai: pati pagrindinė medžiaga yra padengta iš anksto padengta cinko danga, kuri užtikrina stabilias pagrindines rūdžių prevencijos savybes. Dėl to jis yra ekonomiškas pasirinkimas paprastiems, lengviems plieninių konstrukcijų projektams.

8. Tinkamumas aplinkai ir eksploatavimo sąlygos

Mūsų kvadratinės tuščiavidurės konstrukcinės plieninės kolonos yra sukonstruotos taip, kad veiktų stabiliai ilgą laiką temperatūros diapazone nuo -20°C iki +60°C. Iš prigimties atsparūs seisminėms jėgoms ir vėjo slėgiui, jie lieka nepaveikti itin aukštų ar žemų temperatūrų. Šios kolonos yra tinkamos naudoti įvairiose aplinkose, įskaitant uždaras patalpų erdves, lauko aplinką po atviru dangumi ir drėgnus pakrantės regionus.

Kodėl verta rinktis HAISHENG?

1. Tiesioginis pardavimas iš šaltinio gamyklos

Kaip patyręs vietinis kvadratinių tuščiavidurių konstrukcinių plieno kolonų gamintojas, HAISHENG valdo penkias pažangiausias išmaniąsias gamybos bazes, esančias Tiandzine, Fudziane, Šandonge ir Hubei. Nepriklausomai valdome visą gamybos gyvavimo ciklą – nuo ​​pjovimo, suvirinimo ir giluminio apdorojimo iki antikorozinio apdorojimo – užtikrindami tiesioginę pirkėjo tiekimo grandinę be tarpinių antkainių. Nepriklausomai nuo to, ar perkate mažomis partijomis, ar eksportuojame didelius konteinerius, pirkėjams siūlome tikrą, žemiausią gamyklos kainodarą ir taip leidžiame veiksmingai kontroliuoti projektų viešųjų pirkimų biudžetus.

2. Griežta kokybės kontrolės sistema

Sukūrėme visapusišką kokybės tikrinimo mechanizmą, apimantį visą procesą – nuo ​​žaliavų gavimo iki gatavų produktų išsiuntimo. Žaliavos yra individualiai tikrinamos pagal jų medžiagų sertifikatus; gamybos fazės metu atliekame matmenų patikras vietoje ir atliekame neardomuosius suvirinimo siūlių bandymus; galiausiai visi gatavi gaminiai yra vieningai tikrinami, siekiant patikrinti antikorozinės dangos tiesumą ir storį. Visi gaminiai griežtai atitinka nacionalinius standartus GB/T 6728 ir GB 50017-2017. Griežtai šaliname kokybės problemas, tokias kaip deformacija, prastas suvirinimas ir korozija, taip padedame klientams išvengti problemų, tokių kaip įrengimo pertvarkymas vietoje ir projekto priėmimo patikrinimų neatlikimas.

3. Daugiamatio pritaikymo palaikymas

Skirtingai nuo įprastų vieno gaminio tiekėjų, pagal konstrukcinius brėžinius galime atlikti nestandartinį pjovimą, individualų skylių išmušimą, ausų plokštelių suvirinimą ir specializuotą antikorozinį apdorojimą. Tiekiame standartines kvadratines tuščiavidurių profilių kolonas – idealiai tinka stoginėms, sandėliams ir paprastiems konstrukciniams projektams, taip pat siūlome pritaikytas sunkiasvorių dėžinių profilių kolonas, kad atitiktų sudėtingų projektų, tokių kaip vidutinio dydžio gamyklos ir aukštaūgės pagalbinės plieno konstrukcijos, poreikius. Tai suteikia vieno langelio sprendimą, kuris patenkina ir standartizuotus pirkimus, ir individualizuotus pritaikymo poreikius.

4. Visapusiškas eksporto palaikymas

Turėdami ilgametę patirtį plieno konstrukcijų eksporto pramonėje, palaikome specialią užjūrio projektų komandą, gerai išmanančią inžinerinių pirkimų standartus regionuose, įskaitant Pietryčių Aziją, Centrinę Aziją, Afriką ir Pietų Ameriką. Pateikiame išsamius muitinės formalumus, kokybės tikrinimo sertifikatus ir medžiagų ataskaitas. Mes palaikome pritaikytas eksporto pakuotes ir naudojame stabilius tarpvalstybinius logistikos kanalus, taip pat siūlome daugiakalbę techninę pagalbą, kad supaprastintume pirkimų ir pristatymo procesą mūsų tarptautiniams klientams.

5. Ilgalaikio aptarnavimo po pardavimo mechanizmas

Išankstinio pardavimo paslaugos apima pagalbą pasirenkant specifikacijas ir suderinant apkrovą; pardavimo proceso metu mes teikiame realiu laiku atnaujinimus apie gamybos ir pristatymo būseną; ir po pardavimo, siūlome nemokamas diegimo gaires ir trikčių šalinimo palaikymą. Dėl bet kokių kokybės problemų, būdingų pačiam gaminiui, teikiame garantijos ir priežiūros paslaugas. Be to, savo partneriams siūlome ilgalaikę techninę pagalbą, įskaitant pagalbą atliekant struktūrinius pakeitimus ir keičiant komponentus.

DUK

1. Kl.: Kaip pasirinkti tarp kvadratinių tuščiavidurių profilių plieninių kolonų ir H sijos plieninių kolonų?

A: Kvadratinės tuščiavidurės konstrukcinės plieninės kolonos tolygiai paskirsto apkrovas dviem kryptimis, yra švarios estetikos, yra lengvesnės ir pasižymi puikiu ekonomiškumu. Jie geriausiai tinka lengvoms ir vidutinio dydžio gamykloms, sandėliams, lauko stoginėms, stoginėms automobiliams, surenkamiems moduliniams pastatams ir neaukštiems civiliniams statiniams. H formos sijos kolonos, atvirkščiai, geriau tinka aukštybiniams, didelio tarpatramio ir didelio apkrovimo pramoniniams pastatams. Klientai gali lanksčiai pasirinkti, atsižvelgdami į konkrečius apkrovos reikalavimus ir biudžeto apribojimus.

2. Kl.: Kaip pasirinkti Q235B ir Q355B plieno rūšis?

A: Q235B medžiaga pasižymi mažesnėmis sąnaudomis ir puikiu tvirtumu, todėl ji visiškai tinka nedidelės apkrovos projektams, pvz., stogams, surenkamiems korpusams ir mažiems sandėliams. Q355B yra didelio stiprumo medžiaga, pasižyminti puikiomis gniuždymo ir laikančiomis savybėmis, todėl tinka vidutinio dydžio plieninių konstrukcijų projektams, kuriuose dalyvauja didelės apkrovos pramonės įmonės, lauko zonos, kuriose veikia didelis vėjo slėgis, ir pakrančių regionai, linkę į koroziją.

3. Kl.: Kurie antikoroziniai procesai geriausiai tinka tam tikriems taikymo scenarijams? Koks garantinis laikotarpis?

A: Sausai patalpų aplinkai rekomenduojama naudoti purškiamą dangą, nes tai yra geriausias ekonomiškumas. Standartinėms lauko sąlygoms tinkamiausias pasirinkimas yra karštasis cinkavimas, užtikrinantis 8–15 metų tarnavimo laiką. Paprastoms laikinoms konstrukcijoms tinkamas pasirinkimas yra kvadratiniai vamzdžiai, pagaminti iš cinkuoto juostinio plieno. Įprastomis eksploatavimo sąlygomis, išskyrus žmogaus sukeltą žalą, purškimo būdu padengtiems gaminiams suteikiama 1–3 metų garantija, o karštai cinkuotiems gaminiams – 5–8 metų garantija.
