Apvali plieno kolona

Apvalios plieninės kolonos yra vertikalios laikančiosios konstrukcijos dalys, daugiausia sudarytos iš apvalių tuščiavidurių plieninių vamzdžių. Inžinerinėse programose jie daugiausia atlaiko ašinį suspaudimą, taip pat prisitaiko prie lenkimo momentų, sukimo momentų ir kitų kombinuotų apkrovų, priklausomai nuo konstrukcijos konfigūracijos. Šios kolonos gali būti pagamintos naudojant besiūlius arba suvirintus apskritus plieninius vamzdžius; konkretūs parametrai, tokie kaip vamzdžio skersmuo, sienelės storis, medžiagos klasė ir sujungimo detalės, nustatomi atsižvelgiant į projektines apkrovas, tarpatramį, pastato aukštį, įrengimo sąlygas ir aptarnavimo aplinką. Produktų pasiūla apima ne tik patį vamzdinį korpusą, bet ir išsamią komponentų sistemą, pvz., pagrindo plokštes, dangtelio plokštes, standiklius, karkasus, įdubimo plokštes, flanšus, jungiamąsias plokštes, didelio stiprumo varžtus ir kėlimo priedus.

Individuali inžinerija kartu su visomis jungčių konfigūracijomis, kad atitiktų įvairius plieninių konstrukcijų projektų poreikius:

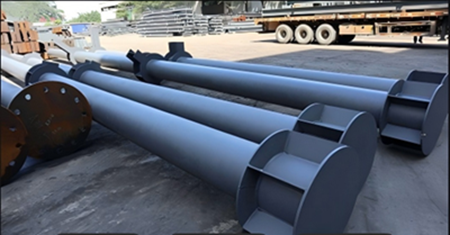

Apvalios plieninės kolonos gaminamos pagal konkrečius ilgius ir sujungimo detales pagal konstrukcinius konstrukcinius brėžinius. Sistemą sudaro pagrindinis vamzdinis korpusas, viršutinės ir apatinės galinės jungtys, jungiamieji priedai ir pagalbiniai komponentai, suskirstyti į penkis modulius: kolonos korpusą, kolonos pagrindo / pamato sąsają, kolonos gaubto jungtį, sijos ir kolonos jungtį ir pagalbinius priedus. Specifikacijos paprastai žymimos φD × t × L, kur D reiškia išorinį skersmenį, t sienelės storį, o L - komponento ilgį (pvz., φ219 × 8 × 6000 nurodo išorinį skersmenį 219 mm, sienelės storį 8 mm ir 6000 mm ilgį). Standartiniai išoriniai skersmenys apima φ89, 114, 165, 219, 273, 325, 426, 530, 630 ir didesnius dydžius, kurių sienelių storis pasirenkamas pagal projekto reikalavimus.

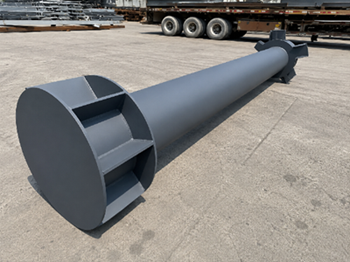

Itin ilgoms kolonoms gali būti naudojama segmentinė gamyba, kad būtų galima prisitaikyti prie transportavimo, kėlimo ir statybos vietoje apribojimų, o jungtys atliekamos flanšais arba suvirintomis jungtimis. Priklausomai nuo pamato tipo, kolonų pagrinduose gali būti sumontuotos pagrindo plokštės, inkariniai varžtai, tarpikliai ir išlyginamieji komponentai; kolonų viršūnėse gali būti gaubtelių plokštės, jungčių laikikliai arba flanšai; o sijos ir kolonos jungtyse gali būti įdėtos gnybtų, tarpinių plokščių, jungiamųjų plokščių arba spaustukų – kaip nurodyta brėžiniuose – vamzdinei kolonai prijungti prie viršutinių konstrukcijų, tokių kaip plieninės sijos, santvaros ar tarpiniai rėmai.

Pagrindiniai apvalių plieninių konstrukcinių kolonų pranašumai ir pardavimo taškai:

1. Subalansuotas apkrovos paskirstymas, padidintas struktūrinis stabilumas

Apvalus skerspjūvis užtikrina tolygų apkrovos paskirstymą visomis kryptimis, todėl idealiai tinka ašiniam suspaudimui ir kelių krypčių apkrovos sąlygoms.

2. Aptaki išvaizda, estetinis patrauklumas

Lygus, lenktas profilis suteikia rafinuotą išvaizdą, subalansuodamas konstrukcijos laikomąją galią ir bendrą architektūrinę estetiką.

3. Mažas vėjo pasipriešinimas, tinka lauko projektams

Apvalus profilis sumažina vėjo pasipriešinimą, todėl tinka atvirame ore esančioms konstrukcijoms, tokioms kaip stogeliai, pavėsinės ir stadionai.

4. Tuščiavidurė konstrukcija, patogus transportavimas ir kėlimas

Optimizuoja balansą tarp laikomosios galios ir savojo svorio, kartu atitinka projektavimo reikalavimus, palengvina transportavimą, kėlimą ir montavimą vietoje.

5. Universalios antikorozinės galimybės sudėtingoms aplinkoms

Palaiko įvairius antikorozinius apdorojimo būdus, pvz., purškimo dangą ir karštąjį cinkavimą, leidžiančius priimti sprendimus, pritaikytus konkrečioms aplinkoms, pvz., drėgnoms ar lauko sąlygoms.

6. Pritaikymas pagal brėžinius, lankstus projekto pritaikymas

Pritaikomos specifikacijos, įskaitant išorinį skersmenį, sienelės storį, ilgį, jungiamąsias plokštes, pagrindo plokštes ir įterptas dalis, atitinka įvairius plieninių konstrukcijų projektų poreikius.

Standartizuota apdorojimo darbo eiga, užtikrinanti gatavų apvalių plieninių kolonų kokybę:

Apvalios plieninės kolonos yra pagal užsakymą pagaminti konstrukciniai komponentai; jų kokybė priklauso ne tik nuo žaliavinio plieno medžiagos, bet ir nuo svarbiausių apdorojimo etapų, tokių kaip pjovimas, valcavimas, suvirinimas, tiesinimas, jungčių surinkimas ir antikorozinis apdorojimas.

Pagrindiniai gamybos ir perdirbimo etapai apima:

Žaliavų patikrinimas → Išdėstymas ir pjovimas → Valcavimas ir formavimas → Kolonos korpuso suvirinimas → Suvirinimo tikrinimas → Apvalinimas ir tiesinimas → Galų ir kampų apdirbimas → Pagrindo plokščių, viršutinių plokščių ir jungčių surinkimas → Sujungimo suvirinimas → Skylių pjovimas ir galutinis išlyginimas → Rūdžių šalinimas ir antikorozinis apdorojimas → Galutinė patikra, gabenimo ženklinimas, pakavimas.

Besiūlės apskritos kolonos gaminamos toliau apdorojant gatavus besiūlius plieninius vamzdžius. Suvirintos apskritos kolonos apima papildomus veiksmus, pvz., plieno plokščių pjovimą, valcavimą ir išilginį suvirinimą, todėl jie ypač tinka projektams, kuriems reikia didelio skersmens, storų sienų ar nestandartinių matmenų.

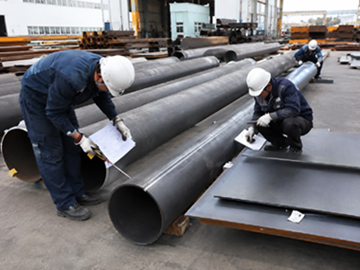

Po suvirinimo atliekami atitinkamų suvirinimo siūlių neardomieji bandymai (NDT) pagal projekto specifikacijas; gatavo komponento galutinė patikra, apimanti matmenų tikslumą, suvirinimo kokybę ir antikorozinės dangos vientisumą. Įvairių projektų suvirinimo laipsniai, tikrinimo koeficientai ir priėmimo kriterijai nustatomi pagal projektavimo dokumentus ir galiojančius standartus.

Pagrindinės apvalių plieninių vamzdžių kolonų taikymo sritys:

Plieninės konstrukcijos pastatai:

Vertikalios atraminės dalys pramoninėms įmonėms, sandėliams ir surenkamoms plieno konstrukcijoms.

Didelės apimties vietos:

Plieninės kolonos ir konstrukcinės atramos stadionams, parodų centrams, ilgaamžiams pastatams, transporto terminalams ir kt.

Baldakimai ir takai:

Įėjimo stogelių, plieninių takų, jungiamųjų koridorių ir susijusių atraminių konstrukcijų statyba.

Kraštovaizdžio architektūra:

Kraštovaizdžio pavėsinės, dekoratyvinės kolonos, pastatų fasadai ir kiti projektai, reikalaujantys struktūrinio vientisumo ir estetinio dizaino balanso.

Komunalinė ir transporto inžinerija:

Taikoma savivaldybių statiniams, su tiltais susijusiems statiniams, apsauginių turėklų stulpams ir kt., remiantis inžineriniu projektu.

Specializuoti plieno konstrukcijų projektai:

Projektams, susijusiems su iškiliais aukščiais, ilgais tarpatramiais, kelių krypčių jungtimis ar sudėtingomis jungtimis, apvalių vamzdžių kolonų specifikacijos ir detalus jungčių dizainas gali būti nustatomi atliekant konstrukcinę analizę. Originalioje gaminio dokumentacijoje nurodyta taikymo sritis apima pramonės įmones, tiltus, renginių vietas, savivaldybės įrenginius, kraštovaizdžio tvarkymą ir surenkamus pastatus.

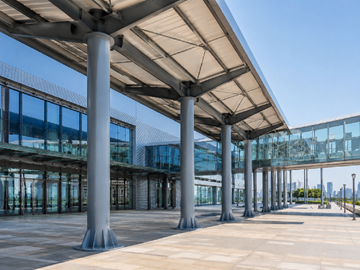

Atvejo analizė: Apvalių plieninių vamzdžių kolonos įėjimo baldakimu ir jungiamuoju parodų centro koridoriumi:

Moderniame parodų centre prie įėjimo naudojamas ilgo tarpatramio plieninis stogelis, sujungtas su pastato koridoriaus sistema. Projektui reikėjo vertikalios atramos stogeliui ir koridoriams, kartu reikalaujant aukštų architektūrinės estetikos, apyvartos erdvės ir bendro vizualinio poveikio standartų; todėl kaip pagrindinės atraminės dalys buvo pasirinktos apskritos plieninių vamzdžių kolonos.

Apvalių vamzdžių kolonos pasižymi švariu, supaprastintu profiliu, kuris sukuria vientisą architektūrinę kalbą greta stiklinių užuolaidų sienų ir modernios plieninės stogo konstrukcijos. Struktūriškai kolonos yra pritvirtintos prie pamatų per pagrindo plokštes ir standinimo elementus, o jų viršutinės dalys jungiasi su plieninėmis sijomis ir stogo konstrukcija, sudarydamos išbaigtą baldakimo atramos sistemą.

DUK

Kl .: Ar juos galima pritaikyti?

Taip. Apvalių vamzdžių kolonos gali būti pritaikytos pagal inžinerinius brėžinius, susijusius su išoriniu skersmeniu, sienelės storiu, ilgiu, medžiaga ir jungties tipu. Taip pat teikiame atraminių plokščių, viršutinių plokščių, standinimo plokščių, jungiamųjų plokščių, įvorių, flanšų, įterptųjų dalių ir tt atraminę gamybą. Ypatingai ilgų komponentų gamyba gali būti atliekama sekcijomis, atsižvelgiant į transportavimo ir montavimo reikalavimus, su jungtimis per flanšus arba suvirinant.

Kl .: Kaip užtikrinama pastovi kokybė?

Gamybos procesas apima tokius etapus kaip žaliavos tikrinimas, pjovimas, suvirinimas, apvalinimas ir tiesinimas, jungčių surinkimas, skylių gręžimas, antikorozinis apdorojimas ir galutinio gaminio patikrinimas. Neardomasis bandymas (NDT) atliekamas po suvirinimo pagal projektines specifikacijas. Gatavo gaminio etape tikrinamas matmenų tikslumas, suvirinimo kokybė ir antikorozinės dangos; komponentai yra paženklinami etiketėmis prieš dedant į saugyklą arba išsiunčiant.

Klausimas: Ar transportavimas yra patikimas?

Apvalios plieninės kolonos gali būti gaminamos dalimis, atsižvelgiant į ilgį ir projekto sąlygas, naudojant flanšines arba suvirintas jungtis. Gatavi komponentai yra ženklinami, tikrinami ir supakuojami, kad būtų galima išsiųsti, todėl lengviau tvarkyti itin ilgus komponentus.
