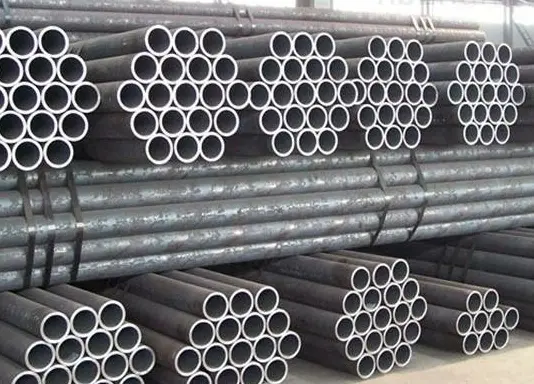

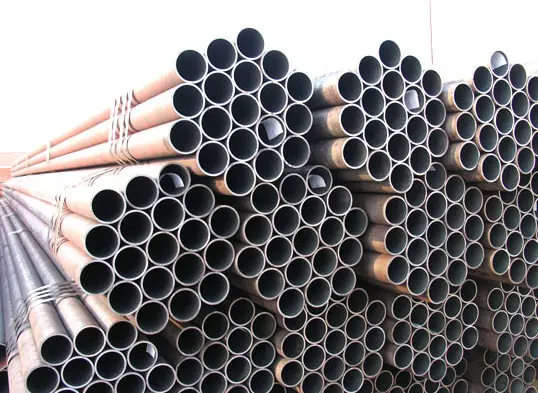

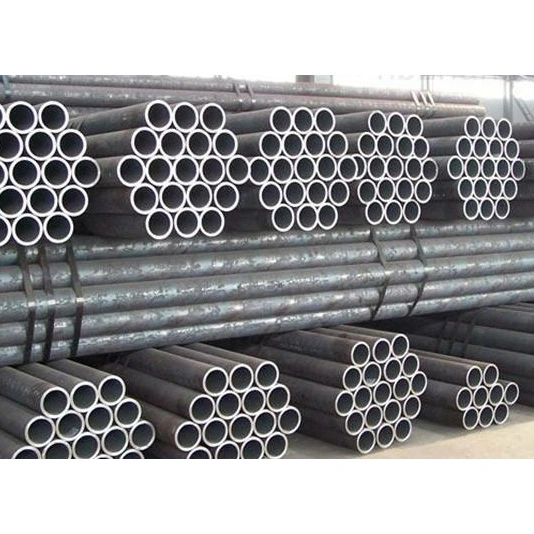

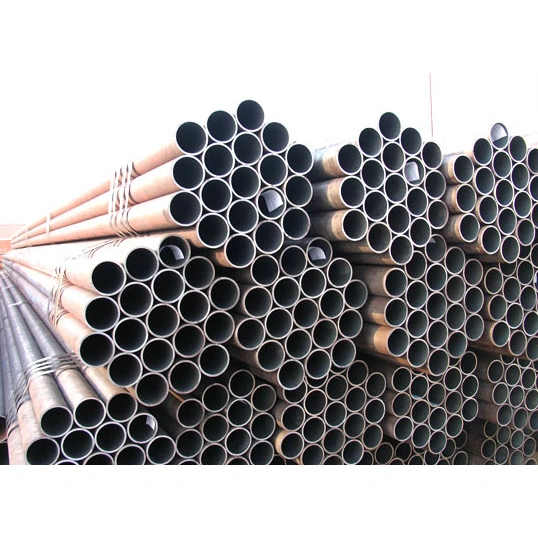

Besiūliai apskriti konstrukciniai plieniniai vamzdžiai

Kaip patikimas Kinijos gamintojas ir vieno langelio plieninių konstrukcinių komponentų tiekėjas, HAISHENG siūlo besiūlius apskritus konstrukcinius plieninius vamzdžius iš atsargų. Šie vamzdžiai yra formuojami iš kietų ruošinių naudojant tokius procesus kaip karštas valcavimas ir šaltasis tempimas, todėl gaunama besiūlė vientisa struktūra. Jie atitinka standartus, tokius kaip GB/T 8163 ir GB/T 6479, su įprastomis medžiagų klasėmis, įskaitant 20# ir Q355B.

Kokios yra besiūlių apskritų konstrukcinių plieninių vamzdžių savybės?

I. Mechaninės ir konstrukcinės charakteristikos

1. Formuojamas integruotu valcavimu ir pradūrimu be suvirinimo siūlių; vamzdžio sienelė turi vienodą, tankią mikrostruktūrą ir stabilią įvairiakryptę apkrovą. Jie gerokai lenkia suvirintus vamzdžius pagal atsparumą aukštam slėgiui, atsparumą aukštai temperatūrai ir atsparumą nuovargiui.

2. Puikios sandarinimo ir slėgio nešimo savybės, pasižymintis išskirtiniu atsparumu nuotėkiui ir plyšimui, todėl tinka nuolatinėms, ilgalaikėms slėginėms operacijoms.

3. Lygūs vidiniai ir išoriniai paviršiai, vienodas sienelių storis ir didelis konstrukcijos tvirtumas; gali atlaikyti sudėtingus įtempius, įskaitant įtempimą, gniuždymą, lenkimą ir sukimą.

II. Gamybos ir našumo pranašumai

1. Galimi karšto valcavimo ir šalto tempimo variantai: karšto valcavimo vamzdžiai tinka dideliems skersmenims, storoms sienoms ir aukštai temperatūrai; šaltai tempti vamzdžiai pasižymi dideliu matmenų tikslumu ir puikia paviršiaus kokybe, todėl jie puikiai tinka tikslioms mašinoms ir mažo skersmens vamzdynams.

2. Platus medžiagų pasirinkimas; Norint dar labiau padidinti stiprumą ir kietumą, galima taikyti terminį apdorojimą, pvz., gesinimą ir grūdinimą arba normalizavimą, todėl jie tinka didelės apkrovos ir ciklinio apkrovimo scenarijams.

3. Puikus veikimas aukštoje ir žemoje temperatūroje su plačiu darbinės temperatūros diapazonu; atsparus trapiam lūžimui žemoje temperatūroje.

III. Apdorojimo ir taikymo charakteristikos

1. Tinka pjovimui, tekėjimui, sriegių valcavimui, lenkimui, suvirinimui ir terminiam apdorojimui; Dėl puikaus apdirbimo jie puikiai tinka mechaninių komponentų ir tiksliųjų vamzdžių jungiamųjų detalių gamybai. 2. Lankstūs sujungimo būdai: palaiko flanšines, sriegines, suvirintas ir suspaudimo jungtis, kad atitiktų įvairius pramoninius surinkimo reikalavimus.

3. Gali būti apdoroti, pavyzdžiui, cinkuoti, padengti antikorozine danga ir pasyvuoti, kad būtų padidintas atsparumas korozijai, todėl jie tinkami sudėtingoms darbo aplinkoms.

IV. Pirkimo ir kaštų charakteristikos

1. Sudėtingi gamybos procesai ir santykinai maži gamybos pajėgumai lemia aukštesnes kainas, lyginant su tų pačių specifikacijų suvirintais plieniniais vamzdžiais.

2. Ribotas aukščiausios klasės arba specialių specifikacijų kiekis; kai kuriems nestandartiniams dydžiams reikia gaminti pagal užsakymą, todėl pristatymo laikas ilgesnis.

V. Naudojimo apribojimai

1. Nors besiūliai apskriti konstrukciniai plieniniai vamzdžiai pasižymi puikiomis bendromis savybėmis, jie yra sunkesni ir reikalauja daugiau medžiagų nei suvirinti tų pačių specifikacijų vamzdžiai, todėl standartinių žemo slėgio, aplinkos temperatūros civilinių įrenginių ekonomiškumas yra mažesnis.

2. Pirmiausia naudojami kritinėse pramonės srityse, susijusiose su aukštu slėgiu, aukšta temperatūra arba pavojingomis sąlygomis; paprastai nenaudojami mažos apkrovos pagalbiniams komponentams, tokiems kaip standartiniai pastoliai arba paprasti apsauginiai turėklai.

Naudojimas ir taikymo sritis

I. Pirminis naudojimas

1. Aukšto slėgio skysčių transportavimas

Aukšto slėgio vandens, garų, suspausto oro, naftos, dujų ir cheminių medžiagų transportavimas; vientisas pobūdis ir puikios sandarinimo galimybės pašalina nuotėkio riziką.

2. Šiluminiai ir katilo vamzdynai

Naudojamas katilų vandens sienoms, perkaitintuvams, kolektoriams ir magistraliniams šiluminių vamzdynų tinklams, galintiems atlaikyti aukštą temperatūrą ir aukštą slėgį.

3. Chemijos pramonė ir slėginių indų komponentų gamyba

Reaktoriaus purkštukai, šilumokaičio vamzdžių ryšuliai, cheminio proceso vamzdynai ir korozijai atsparios linijos, tinkamos sudėtingoms cheminėms aplinkoms.

4. Mechaninių komponentų gamyba

Hidrauliniai cilindrai, pneumatiniai cilindrai, įvorės, precizinio apdirbimo ruošiniai, kardaniniai velenai ir laikančiosios statybinės technikos vamzdiniai komponentai.

5. Naftos, dujų ir energetikos inžinerija

Naftos ir gamtinių dujų gavybos ir perdavimo linijos, surinkimo vamzdynai ir pagalbiniai vamzdynai naftos telkinių gręžimui ir gavybai.

6. Tvirti plieniniai konstrukciniai komponentai

Aukšto slėgio apvalios vamzdžių kolonos, didelės apkrovos santvaros, laikančiosios įrangos atramos ir laikantys vamzdiniai komponentai didelėms mašinoms.

7. Vamzdynai specializuotoms eksploatavimo sąlygoms

Žemos temperatūros vamzdynai, kriogeninės įrangos vamzdynai, degiųjų ar sprogių terpių transportavimo linijos ir aukšto slėgio gaisro gesinimo vamzdynai.

II. Taikymo sritis

1. Energija ir šiluminė energija: katilų vamzdynai, garo paskirstymo tinklai ir pagalbiniai vamzdynai elektros energijos gamybos įrangai šiluminėse ir kogeneracinėse elektrinėse.

2. Naftos chemijos pramonė: perdirbimo vamzdynai, surinkimo ir perdavimo linijos bei reakcijų įrangos vamzdynų komponentai naftos perdirbimo gamyklose, chemijos gamyklose ir naftos/dujų telkiniuose.

3. Sunkiosios mašinos: tikslūs vamzdynų komponentai ir velenų dalys, skirtos hidraulinei įrangai, statybinėms mašinoms, staklėms ir transporto priemonių gamybai.

4. Savivaldybės priešgaisrinė apsauga: miesto aukšto slėgio gaisro gesinimo vamzdynų tinklai ir pramoninės aukšto slėgio vandens tiekimo sistemos.

5. Architektūrinės plieninės konstrukcijos: laikantys kolonų vamzdžiai ir pirminės konstrukcinės dalys, skirtos sunkioms pramonės įmonėms, stadionams ir didelio masto santvaroms.

6. Laivų statyba ir aviacija.

7. Šaldymas ir kriogenika: šaldymo patalpos, kriogeninė įranga ir vamzdynai skystam azotui arba skystam deguoniui transportuoti.

III. Atrankos skirtumai

· Karštai valcuoti besiūliai vamzdžiai: Visų pirma didelio skersmens ir storasieniai; dažniausiai naudojamas aukštos temperatūros, aukšto slėgio magistraliniams vamzdynams ir dideliems laikantiems konstrukciniams komponentams.

· Šaltai tempti besiūliai vamzdžiai: pasižymi mažesniu skersmeniu, dideliu matmenų tikslumu ir lygiu paviršiaus apdaila; dažniausiai naudojamas tikslioms mašinoms, prietaisų vamzdynams ir hidraulinėms detalėms.

Besiūlių apskritų konstrukcinių plieninių vamzdžių našumo parametrai

I. Vykdomieji standartai (dažniausiai naudojami)

·GB/T 8162: Besiūliai plieniniai vamzdžiai konstrukcijoms

·GB/T 8163: Besiūliai plieniniai vamzdžiai skysčiams transportuoti

·GB 3087: Besiūliai plieniniai vamzdžiai, skirti žemo ir vidutinio slėgio katilams

·GB 5310: Besiūliai plieniniai vamzdžiai aukšto slėgio katilams

·GB 9948: Besiūliai plieniniai vamzdžiai, skirti naftos krekingui

II. Matmenų specifikacijos

1) Išorinio skersmens diapazonas (D)

·Karšto valcavimo: 219–1200 mm (Įprasti dydžiai: 57, 76, 89, 108, 159, 219, 273, 325)

· Šaltai temptas / šaltai valcuotas: 6–219 mm (Įprasti tikslūs vamzdžių dydžiai: 16, 20, 25, 32, 38, 42, 48)

2) Sienelės storio diapazonas (t)

·Karšto valcavimo: ≥3 mm; maksimalus storis gali viršyti 100 mm

·Šaltas tempimas: 0,5–10 mm

3) Ilgis

·Karšto valcavimo: 6–12 m (paprastai 9–12 m)

·Šalta tempiama: 2–6 m; Galimi fiksuoti ilgiai

4) Matmenų tolerancijos (įprastos)

·Išorinis skersmuo: ±0,5 mm arba ±1 % (atsižvelgiant į tai, kas yra griežtesnė)

·Sienos storis: +15% / –12,5%

·Šaltai tempiamas tikslusis vamzdis: OD tolerancija iki ±0,05 mm; sienelės storis ±0,05 mm

5) Teorinis svoris (kg/m)

P = (D-t) × t × 0,02466

III. Mechaninių savybių parametrai (aplinkos temperatūra, tipiniai laipsniai)

1) Carbon Steel Pipes (Grades 10#, 20#)

10 klasė #:

Tempiamasis stipris (Rm): ≥335 MPa

Išeigos stiprumas (ReL): ≥205 MPa

Pailgėjimas po lūžio (A): ≥24 %

20 # klasė (dažniausiai):

Rm: 410–550 MPa

ReL: ≥245 MPa MPaA: ≥25 %

2) Mažai legiruotas didelio stiprumo plienas (Q345B / Q355B)

·Rm: 470–630 MPa

·ReL: ≥345 MPa

· A: ≥ 20 %

3) Įprastos katilų/aukšto slėgio klasės (20G, 15CrMoG, 12Cr1MoV)

·20G: Rm 410–550 MPa, ReL ≥ 245 MPa

·15CrMo: Rm 440–640 MPa, ReL ≥ 295 MPa

4) Kietumas (HB)

·20#, Q345: apytiksl. 137–197 HB

· Lydinio grūdintas ir grūdintas plienas: 200–280 HB

IV. Slėgio ir temperatūros parametrai

1) Darbinis slėgis (empirinės vertės, 20#/GB/T8163)

·Aplinkos temperatūra: ≤10 MPa (100 barų)

·Katilo vamzdis (20G): ≤16 MPa

·Aukšto slėgio katilas (12Cr1MoV): Iki 25 MPa+

2) Taikoma temperatūra

·Bendras skysčio vamzdis (20#): nuo –20 iki 350°C

·Katilo vamzdis (20G): ≤450°C

· Karščiui atsparus lydinys (15CrMo/12Cr1MoV): ≤550–580°C

· Žematemperatūrinis plienas (Q345D): galima naudoti esant –40°C

3) Hidrostatinis bandymo slėgis (standartinis)

·GB/T8163: P=2⋅σ⋅t/D (σ = 60 % nurodytos takumo ribos); paprastai 6–10 MPa, palaikoma 10–30 s

V. Physical Properties (Approximate at ambient temperature)

·Tankis: 7,85 g/cm³

·Elastingumo modulis: 2,06×10⁵ MPa

·Puasono koeficientas: 0,3

·Šiluminis laidumas: apytiksl. 45 W/(m·K)

· Linijinio plėtimosi koeficientas: apytiksl. 12 × 10⁻⁶ /°C

VI. Gamybos procesas ir paviršiaus kokybė

· Besiūliai (nėra suvirinimo siūlių); vienoda mikrostruktūra; be stiprumo trūkumų, susijusių su suvirinimo siūlėmis

· Šaltai temptas: lygaus paviršiaus apdaila (Ra 3,2–12,5 μm); didelis matmenų tikslumas

· Karštas valcavimas: sunkios paviršiaus skalės; mažesnis matmenų tikslumas; mažesnė kaina
