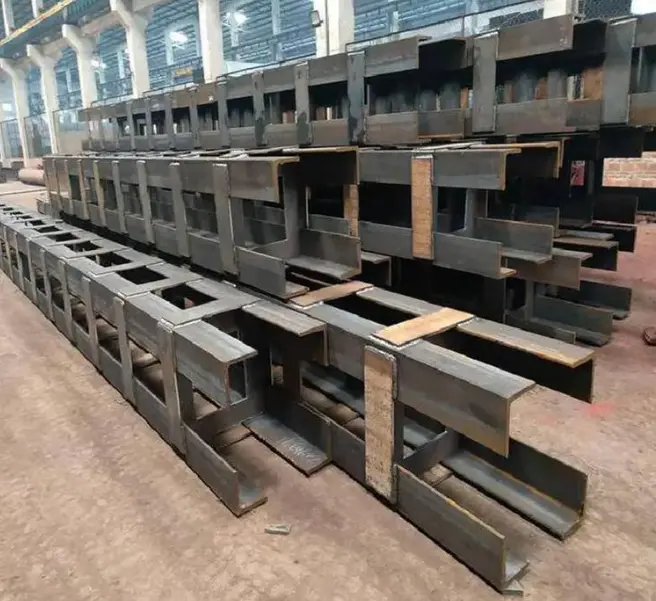

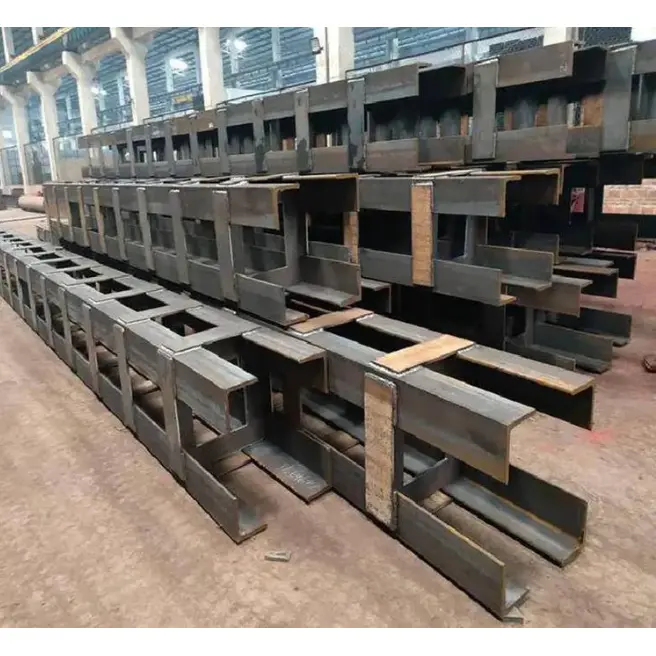

Formuota konstrukcinė plieno kolona

Šios formos konstrukcinės plieninės kolonos yra pagamintos remiantis konstrukciniais brėžiniais, faktiniais aikštelės išplanavimais ir specifiniais laikomumo reikalavimais. Naudojant nacionalinius standartinius konstrukcinius plieno profilius ir plieno plokštes kaip žaliavas, jose atliekami įvairūs pritaikyti procesai, įskaitant pjovimą, lenkimą, sujungimą ir suvirinimą, tiesinimą, pagrindo plokščių ir įdubimų plokščių tvirtinimą, skylių apdirbimą ir antikorozinį paviršiaus apdorojimą, kad būtų sukurtos nestandartinės, unikalios formos laikančiosios kolonos.

Produkto apibrėžimas ir konfigūracija

I. Produkto apibrėžimas

1. Pagrindinis apibrėžimas

Formos konstrukcinė plieno kolona reiškia vertikalią laikančiąją plieninę dalį, kurios skerspjūvis nepatenka į standartines stačiakampio, apskritimo ar įprastos H formos sijos kategorijas. Šios kolonos gaminamos suvirinant kelis plieninius plokščių elementus, konstrukcines dalis ir (arba) plieninius vamzdžius. Jie pirmiausia naudojami tokiose srityse kaip pastatų kampai, paslėptos sienų kolonos, architektūrinės savybės, didelio tarpatramio vietos ir gyvenamųjų ar visuomeninių pastatų karkasai, subalansuojant konstrukcinius apkrovos reikalavimus su architektūriniais erdviniais ir estetiniais poreikiais.

2. Bendrosios skerspjūvio klasifikacijos

L formos (kampinė kolona): skirta kampams statyti; sudarytas iš dviejų elementų; priglunda prie sienų, neišsikiša į vidinę erdvę.

T formos (kraštinė kolona): naudojama sienų viduryje arba palei koridorių; sudarytas iš trijų elementų; siūlo subalansuotą apkrovos paskirstymą.

Kryžminė (centrinė kolona): naudojama kaip pagrindinė kolona pastate; turi keturis simetriškus elementus; pasižymi dideliu atsparumu šoninei apkrovai ir seisminėms charakteristikoms.

Z formos, deimanto formos ir kelių elementų grotelių kolonos: skirtos sudėtingiems grindų planams, dideliems tarpatramiams ir konsolinėms konstrukcijoms.

Sudėtinės formos kolonos: suformuotos sujungiant kvadratinius arba apvalius vamzdžius su T sekcijomis arba H sijomis; pagrindinis pasirinkimas aukštybiniams ir didelės apkrovos darbams. ·Kintamo skerspjūvio / Lenktos nestandartinės kolonos: Skirtos architektūriniam fasado stiliui ir lenktoms užuolaidinėms sienoms; stulpelio skersmuo arba plotis kinta išilgai ilgio.

3. Medžiagos ir taikymas

·Pirminės medžiagos: Q235B, Q355B (standartiniai projektai); Žemos temperatūros / didelės seisminės programos: Q355NL, Q355GJ.

·Pagrindinės savybės: plonos kolonos kojelės, paslėptos sienose, didelis vietos panaudojimas, didelis jungčių tvirtumas ir lankstus stilius.

II. Standartinis konfigūracijos paketas

(I) Stulpelio korpusas

1.Pagrindiniai kojų profiliai: kvadratinės/apvalios tuščiavidurės sekcijos, T profiliai, H profiliai arba storos plieno plokštės, surinktos ir suvirintos pagal skerspjūvio konstrukciją; standartinis kojelės storis 8–50 mm; kojos aukščio ir storio santykis ≤ 4 (kodo riba).

2.Vidinė standinimo sistema

oSkersiniai standinimo žiedai/plokštės: Apsaugokite nuo vietinio sulinkimo; atstumas nustatomas pagal apkrovos projektą.

oVertikalios standumo briaunos: sutelktos kelių kojų sandūrose ir sijos bei kolonos jungčių zonose, kad paskirstytų įtampą.

3. Segmentinė sujungimo struktūra: itin ilgos kolonos, pagamintos segmentais; apskritiminės sandūrinės siūlės (I laipsnio suvirinimo siūlės su 100 % ultragarsiniu testavimu); gamyklinis išankstinis surinkimas, po kurio atliekamas sujungimas vietoje.

(II) Galinės jungties priedai

1.Stulpelio pagrindo plokštė (apatinis galas): kvadratinė arba pagal užsakymą pagaminta plieno plokštė, 16–60 mm storio; apima inkarinius varžtus (M20–M64), standinimo briaunas ir inkaro plokštes, skirtas tvirtinimui prie betoninio pamato.

2.Column top plate / End plate (top end): Flat end plate, beveled end plate, or custom flange plate; features pre-drilled bolt holes or weld bevels for connection to upper-level columns or steel beams.

3. Galinė dangtelio plokštė: sandarina kolonėlės viršų ir apačią, kad būtų išvengta vandens ir šiukšlių patekimo; pilnai suvirintas pilnam sandarinimui.

(III) Jungčių priedai

1. Spygliuočiai / įtvaros plokštės: konsolinės sijos arba jungiamosios plokštės, privirintos prie nestandartinės kolonos šonų, kad būtų palaikomos plieninės sijos, santvaros arba tvirtinimo elementai. 2. Žiedinės arba šoninės jungiamosios plokštės yra išdėstytos išilgai išorinių kolonos kojų kraštų, kuriose yra daugiakryptės plieninių sijų jungtys ir užuolaidų sienelių rėmo tvirtinimai.

3. Šlyties smeigės skirtos betonu apgaubtoms arba betonu užpildytoms specialios formos plieninių vamzdžių kolonoms, kurios sustiprina sudėtinį poveikį tarp plieno ir betono.

(IV) Apsauga nuo korozijos, dengimas ir apsaugos priemonės

1. Rūdžių šalinimas: viso paviršiaus šratavimas arba smėliavimas iki Sa2.5 klasės.

2. Dengimo sistema

o Standartinė apsauga nuo korozijos: Epoksidinis cinko turtingas gruntas + tarpinis sluoksnis + viršutinis sluoksnis; bendras sausos plėvelės storis: 80–160 μm.

o Didelės korozijos aplinka (pakrančių/cheminė): karštasis cinkavimas; cinko dangos storis ≥ 85 μm.

3. Priešgaisrinė apsauga: ugniai atsparių dangų (plonasluoksnių arba storasluoksnių) dengimas vietose, kuriose taikomi priešgaisrinės saugos reikalavimai.

(V) Montavimo eksploatacinės medžiagos

· Sujungimo varžtai: standartiniai varžtai ir 8.8/10.9 klasės didelio stiprumo varžtai (sijų ir kolonų sujungimams).

· Suvirinimo medžiagos: Suvirinimo viela ir elektrodai, suderinami su netauriuoju metalu.

· Komponentų, laikinų jungiamųjų plokščių ir kėlimo antgalių išdėstymas (iš anksto sumontuotas gamykloje).

(VI) Sudėtinės ir išvestinės konfigūracijos

1. Betonu užpildyta specialios formos plieno vamzdžių kolona: kolonėlės korpuse yra iš anksto suformuotos glaistymo ir oro išleidimo angos; C30/C40/C50 betono liejimas vietoje žymiai padidina laikomąją galią.

2. Betonuota specialios formos kolona: kolonos kojelių išorėje išdėstoma išilginė armatūra ir balnakilpės, po to klojiniai ir betonavimas; užtikrina atsparumą ugniai, nepralaidumą ir padidina standumą.

3. Specialios formos tinklelio kolona: kelių plieninių sekcijų su grebėstinėmis plokštėmis arba surišimo strypų surinkimas; Sukurtas lengviems ir ilgaamžiams darbams.

III. Pilnas pristatymo sąrašas

1. Specialios formos plieninės kolonos pagrindinis korpusas (įskaitant standiklius, galines plokštes ir kėlimo antgalius);

2. Pagrindo plokštės, viršutinės plokštės, flanšinės plokštės ir susiję standikliai;

3. Inkariniai varžtai, konstrukciniai varžtai ir tarpiklio plokštės;

4. Spygliuočiai, jungiamosios plokštės ir ausų plokštės;

5. Užbaigti komponentai su pilna danga arba cinkavimu;

6. Gaminio atitikties sertifikatai, medžiagų specifikacijos, suvirinimo tikrinimo ataskaitos ir matmenų tikrinimo įrašai.

IV. Pagrindiniai skirtumai nuo įprastų apskritų / kvadratinių stulpelių

· Skerspjūvis: Nestandartinė kelių galūnių kompozitinė sekcija; priglunda prie sienų be išsikišusių kampų; apskritos/kvadratinės kolonos pasižymi standartiniu, vientisu skerspjūviu.

· Konfigūracija: specialios formos kolonose standartiškai pateikiamos daugiakryptės jungiamosios plokštės ir keli standumo įtaisų komplektai; apskritos kolonos paprastai naudoja paprastas galines ir pagrindines plokštes.

· Taikymas: Specialios formos kolonos subalansuoja architektūrinius erdvinius reikalavimus ir konstrukcinę apkrovą; apskritos kolonos teikia pirmenybę ašinei apkrovai, atsparumui sukimui ir mažam pasipriešinimui vėjui.

Pagrindiniai privalumai

1. Lanksti geometrija: Formos konstrukcinės plieninės kolonos gali būti pritaikytos bet kokiai nestandartinei formai, puikiai tinkančios sudėtingoms architektūrinėms konstrukcijoms ir kampinėms vietoms.

2. Tiksli apkrova: konstrukcijos optimizuotos taip, kad atitiktų specifinius ekscentrinės apkrovos, šoninių jėgų ir apkrovos reikalavimus specialiuose sujungimo taškuose.

3. Erdvinis pritaikomumas: tinka scenarijams, kai įprastos kolonos negali būti įrengtos, pvz., ankštose erdvėse, nepatogiuose kampuose ir paskirstytuose grindų lygiuose.

4. Monolitinė konstrukcija: gamykloje surenkama kaip vienas vienetas, užtikrinantis konstrukcijos vientisumą, didelį standumą ir puikų stabilumą.

5. Pritaikymas pagal poreikį: medžiagos, matmenys, aukščiai ir prijungimo priedai gali būti pritaikyti pagal konkrečius brėžinius.

6. Universalus pritaikymas: Idealiai tinka nestandartinių gamyklų karkasams, komunalinėms plieninėms konstrukcijoms, antresolių konstrukcijoms, įrangos atramoms ir specializuotoms architektūrinėms savybėms skirtoms kolonoms.

Skirtingi akcentai

I. Architektūrinės erdvės privalumai

1. Sulygina su sienų maketais; nėra išsikišusių vidinių kolonų. L formos, T formos ir kryžiaus formos kolonos prigludusios prie nupjautų sienų arba užpildo sienų kampus, pašalindamos iškyšas, kurios užima naudingą grindų plotą. Priešingai, apvalūs vamzdžiai, H sijos ir kvadratiniai vamzdžiai išsikiša iš sienos paviršiaus, trukdydami grindų planams ir baldų išdėstymui; formos kolonos yra pageidaujamas pasirinkimas gyvenamiesiems ir surenkamiems visuomeniniams pastatams.

2. Talpina netaisyklingas architektūrines formas. Galimybė formuoti lenktas, kampuotas, kintamo skerspjūvio ir daugiakampes kompozicines kolonas, palengvinančias lenktas užuolaidines sienas, unikalius fasadus ir konsolines kampines konstrukcijas. Standartinės apvalios, kvadratinės ir H formos sijos sekcijos yra fiksuotos, todėl jų modifikavimas į pasirinktines formas kainuoja nepaprastai daug.

3. Optimizuotas erdvės panaudojimas. Šios kolonos, įmontuotos į sieną, išlaikant lygiavertę laikomąją galią, taupo naudojamą grindų plotą, o tai suteikia aiškų pranašumą nekilnojamojo turto vystytojams mažinant „bendro ploto“ paskirstymą (bendros erdvės santykius).

II. Struktūrinio našumo pranašumai

1. Daugiakryptis apkrovos pasidalijimas. Suderinamas su kryžminiu išdėstymu, kai susilieja kelios sijos, ir su kelių galūnių kompoziciniais skerspjūviais; pirminės sijos, antrinės sijos ir įstrižinės petnešos gali prisijungti prie visų keturių pusių. Sijų ir kolonų sujungimų apkrovos savybės yra pranašesnės už paprastų apvalių arba kvadratinių kolonų. Nors apvalūs vamzdžiai leidžia jungti 360° kampu, juos sunku įterpti į vidines sienas; H-sijos ribojamos dviem statmenomis jungties kryptimis (stiprios ir silpnos ašys).

2. Stiprus seisminis vientisumas: turi kelių galų sudėtinės plieninės plokštės dizainą su tankiais vidiniais standikliais. Kai kartu su liejamu arba surenkamu betonu, jis sudaro integruotą plieno ir betono konstrukciją, pasižyminčią dideliu šoniniu standumu ir puikiu atsparumu šlyčiai, o tai suteikia išskirtinių pranašumų didelio seisminio intensyvumo zonose.

3. Lankstus skerspjūvis ir sienelės storis: leidžia lokaliai reguliuoti plokštės storį arba galų plotį, siekiant optimizuoti konstrukcijos veikimą, atsižvelgiant į kintančias vertikalias apkrovas išilgai kolonos aukščio; priešingai, apvalioms arba kvadratinėms tuščiavidurėms sekcijoms reikia pakeisti visą elementą, kad būtų pakeistas skersmuo, todėl modifikavimo išlaidos yra didesnės.

III. Konstrukcijos ir integravimo skirtumai

1. Besiūlis integravimas su surenkamomis ir išliejamomis sistemomis: kolonos galūnės gali būti įmontuotos į sienas, su iš anksto sumontuotomis armatūros ar kirpimo smeigėmis, kad būtų galima tiesiogiai pilti betoną, kad susidarytų sudėtinė kolona. Tai suteikia daug daugiau universalumo nei įprastos plieninės kolonų sistemos (pvz., betonu užpildyti plieniniai vamzdžiai arba plieninis gelžbetonis).

2. Sujungimo detalės pagal pareikalavimą: auselių plokštės ir gnybtai gali būti suvirinti tiksliai ten, kur jungiasi sijos, nevaržomos kolonos skerspjūvio formos; apvalioms arba kvadratinėms sekcijoms reikia sudėtingesnio apdorojimo, pvz., sumontuoti tvirtinimo antkaklius arba išpjauti skyles.

3. Lankstus segmentavimas: palengvina lengvą skersmens perėjimą tarp aukšto ir žemo lygio, kad būtų galima pritaikyti įvairias grindų apkrovas; skerspjūvio matmenys gali būti reguliuojami kiekviename aukšte, nekeičiant visos kolonos pirminių medžiagų specifikacijų.

IV. Estetiniai ir pritaikymo privalumai

1. Paslėpta konstrukcija: kolona paslėpta sienoje, todėl išorinis fasadas yra švarus, be plieninių konstrukcijų; apvalios ir kvadratinės kolonos paprastai yra eksponuojamos (dažnai naudojamos kraštovaizdžio objektuose ar stadionuose) ir negali būti paslėptos.

2. Neprilygstamas kampams ir unikalioms geometrijoms: Idealiai tinka pastatų kampams, šviesių šulinių kraštams ir netaisyklingoms laiptų vietoms, kur tik L formos kolonos tinka išplanavimui; Įprasti stulpelių tipai dažnai netinka tokioms konfigūracijoms.

V. Išlaidų ir gyvavimo ciklo palyginimas

Stiprybės

Gyvenamųjų ir surenkamų šlyties sienų projektai: Sutaupoma darbo ir medžiagų, susijusių su civiliniais darbais (tinkavimu ir antriniais konstrukciniais elementais), dėl to sumažėja bendros išlaidos; nereikalauja brangių individualių apmušalų ar dekoratyvinių korpusų sudėtingoms formoms.

Silpnybės

Atskiros lauko kolonos arba didelio tarpatramio atviros patalpos: medžiagų ir gamybos sąnaudos yra didesnės nei apvalių tuščiavidurių sekcijų, todėl jos yra mažiau ekonomiškos šioms specifinėms reikmėms.

VI. Tikslus konkuruojančių produktų padėties nustatymas ir diferencijavimas

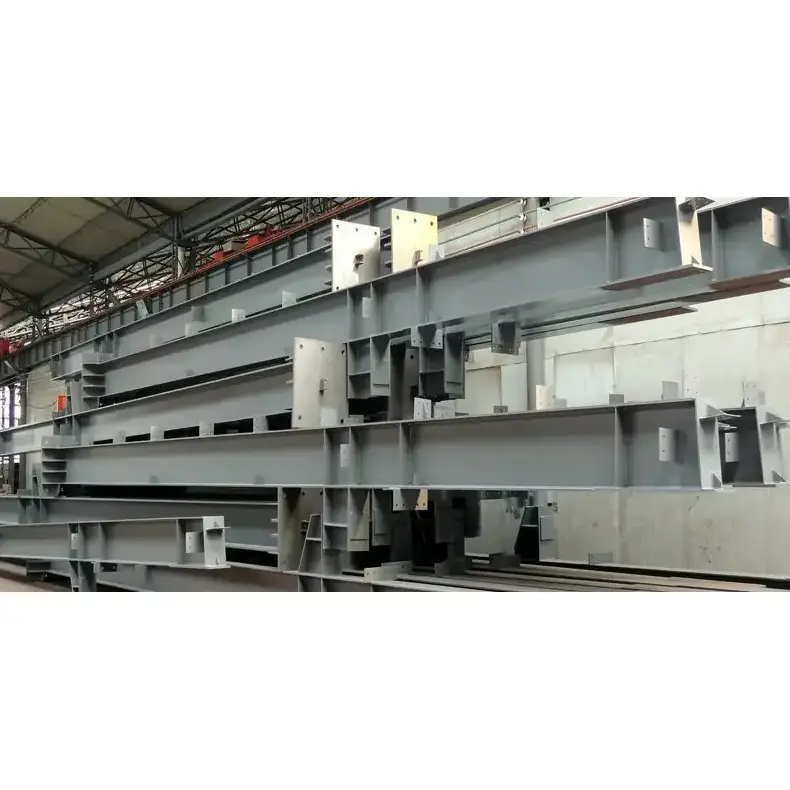

· H profilio plieninės kolonos: Standartiniai karkasai, atviro plano pramoniniai įrenginiai;

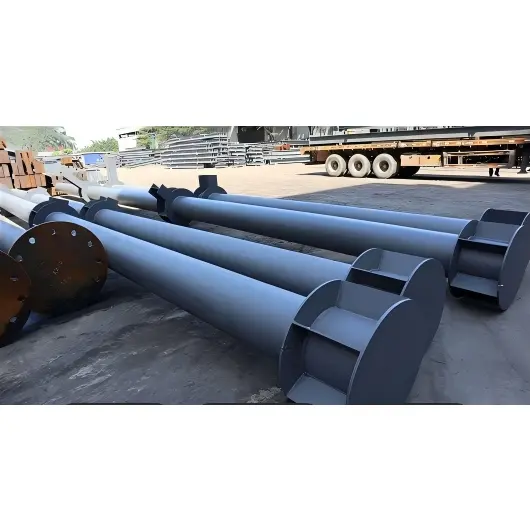

· Apvalios tuščiavidurės pjūvio (CHS) kolonos: didelio tarpatramio aikštelės, aukštai iškylančios kolonos, lauko kraštovaizdžio konstrukcijos;

· Kvadratinės tuščiavidurės pjūvio (SHS) kolonos: Įprasti mažo mastelio karkasai, paprastos atramos;

· Individualios formos plieninės kolonos: Surenkamieji gyvenamieji blokai, kirptos sienų konstrukcijos, netaisyklingos architektūrinės konstrukcijos, paslėptos kampinės kolonos.

Formuotų konstrukcinių plieninių kolonų gamybos procesas

I. Medžiagų pjovimas

1. Pristatydami plokštelę patikrinkite medžiagos kokybę; išlyginti ir išlyginti Q235B/Q355B plienines plokštes.

2. CNC liepsnos arba plazminio pjovimo stakles supjaustykite komponentus (pagrindines/antrines flanšines plokštes, standiklius, pagrindines plokštes, jungiamąsias plokštes) iki išmatuotų matmenų; vienu metu atlikti kraštų nuožulniavimą.

3. Leisti suvirinimo siūlei susitraukti; netaisyklingų ar nestandartinių dalių išdėstymui ir pjaustymui naudokite šablonus.

II. Komponentų išankstinis apdorojimas

Nušlifuokite smulkių detalių kraštus ir kampus (standžius, jungiamąsias plokštes), kad pašalintumėte atplaišas; pažymėkite išdėstymo linijas ant dalių, kurioms reikia įterptų kirpimo smeigių.

III. Jig surinkimas ir formavimas (pagrindinis procesas)

1. Sumontuokite specializuotas surinkimo stakles/fiksatorius; nustatyti padėties nustatymo atskaitos taškus pagal skerspjūvio tipą (L, T, kryžminis arba daugiakampis).

2. Padėkite pagrindines flanšo plokštes ir pritvirtinkite spaustukais; valdymo flanšo atstumas, vertikalumas ir skerspjūvio matmenys.

3. Į ertmę sluoksniais montuokite vidinius skersinius standiklius ir vertikalius briaunelius; laikinai pritvirtinkite suvirinimo siūlėmis.

Surinkite kintamos pjūvio netaisyklingus stulpelius segmentais; perėjimo sekcijas (skirtingo pločio) iš anksto surinkite atskirai.

IV. Pagrindinis suvirinimas

1. Atlikite pilno įsiskverbimo kelių eigų suvirinimą pagrindinėse siūlėse, naudodami povandeninį lankinį suvirinimą (SAW) arba suvirintą CO2 dujomis.

2. Pirmenybę teikite vidinių uždarų briaunų suvirinimui elektros šlaku.

3. Priskirti suvirinimo siūles sijų ir kolonų sujungimo zonose I laipsniui; pažymėkite užbaigtas suvirinimo siūles vėlesniam neardomajam bandymui (NDT).

V. Korekcija po suvirinimo

Teisingas suvirinimo sukeltas sukimas ir šoninis lenkimas naudojant liepsnos šildymo ir mechaninių įrankių derinį; valdymo kolonėlės tiesumas ir skerspjūvio geometrinės tolerancijos; pašalinti deformacijas, kurias sukelia suvirinimo įtempiai.

VI. Pabaigos apdirbimas

Apdorokite abu kolonėlės galus paviršiniu arba grindų gręžimu-frezavimu, kad būtų užtikrintas lygumas ir statmenumas; flanšinėmis jungtimis sujungtoms kolonoms, mašinų varžtų skylėms ir kaišinėms jungtims (kišenėms). VII. Priedų surinkimas ir suvirinimas

1. Surinkite ir privirinkite prie kolonėlės veleno pritaikytos formos pagrindo plokštes ir viršutines plokštes; pilnai privirinkite prie pagrindo plokščių derančius standiklius.

2. Pagal brėžinio koordinates pastatykite ir suvirinkite išorines sijos, antgalių plokštes ir jungiamąsias plokštes pirminėms ir antrinėms sijoms.

3. Parduotuvėje suvirinti kėlimo antgaliai.

VIII. Gręžimo operacijos

Naudokite CNC gręžimo stakles, kad išgręžtumėte skyles didelio stiprumo varžtams ir inkariniams varžtams, užtikrinant, kad skylių tikslumas atitiktų standartus.

IX. Neardomasis bandymas (NDT)

Atlikti 100 % ultragarsinį I laipsnio suvirinimo siūlių testavimą (UT); atlikti II laipsnio suvirinimo siūlių mėginių ėmimo patikrinimus pagal specifikacijas; perdirbti ir dar kartą patikrinti visas reikalavimų neatitinkančias suvirinimo siūles.

X. Rūdžių šalinimas ir apsauga nuo korozijos

Atlikti bendrą šratavimą iki Sa2.5 laipsnio; naudoti standartinį epoksidinį cinko gruntą, tarpinį sluoksnį ir viršutinį sluoksnį; paskirtose priešgaisrinėse zonose užtepti antipireninę dangą; taikyti karštąjį cinkavimą ten, kur to reikalauja aplinkos sąlygos.

XI. Žymėjimas, apžiūra ir sandėliavimas

Pažymėkite komponentus su ašių numeriais, grindų lygiais ir montavimo kryptimi; atlikti išsamius matmenų, suvirinimo siūlių ir apsaugos nuo korozijos patikrinimus; išduoda kokybės užtikrinimo dokumentus ir siuntos paketą.

XII. Specializuoti unikalių / formos stulpelių procesai

1. Lenktos kintamos pjūvio formos kolonos: Suformuokite lenktas plokštes naudojant lenkimo strypus; prieš galutinį uždarymo suvirinimą atlikti bandomąjį surinkimą segmentuose.

2. Plieninės gelžbetonio formos kolonos: kolonos išorėje iš anksto sumontuokite kirpimo smeiges; rezervinės skylės glaistymui ir oro išleidimui.

3. Daugialypės grotelių formos kolonos: Surinkite pagrindines dalis su grebėstinėmis plokštėmis arba surišimo strypais segmentais; pristatyti segmentais surinkimui vietoje.

XIII. Trumpas palyginimas: formos konstrukcinės plieno kolonos ir apskritos tuščiavidurės sekcijos (CHS) kolonos

1. CHS stulpeliai: plokščių valcavimas, po kurio atliekamas suvirinimas apskritimu; Formuotos kolonos: kelių plokščių surinkimas, formavimas pagal juostą ir daugybė standžiųjų briaunų.

2. CHS kolonos: paprastas galinio paviršiaus tekinimas; Formos kolonos: keli netaisyklingi galiniai paviršiai, kuriems reikia didelio galinio paviršiaus frezavimo.

Pagrindiniai našumo parametrai

I. Geometriniai parametrai

1. Įprastos skerspjūvio formos: L formos, T formos, kryžminės, daugiakampės kompozitinės ir kintamo pjūvio lenktos kolonos; flanšo/tinklo plokštės storis: 8–60 mm; vienos galūnės plotis: 100–600 mm.

2. Gatavo produkto tolerancijos

· Kolonos tiesumas: ≤L/1000;

· Skerspjūvio matmenų nuokrypis: ±2–3 mm;

· Galinio paviršiaus statmenumas: ≤1/10 galūnės storio.

3. Vieno segmento ilgis: Standartinis 9 m/12 m; segmentuotas sujungimas, naudojamas ypač aukštoms kolonoms.

II. Medžiagų mechaniniai parametrai

Pagrindinės medžiagos: Q235B, Q355B.

Pastaba: Q355NL rekomenduojama naudoti žemos temperatūros projektams su kvalifikuotu žemos temperatūros smūgio efektyvumu.

III. Pagrindinės struktūrinės veiklos charakteristikos

1. Standumo charakteristikos: Daugiašakė kompozitinė sekcija; inercijos momentai X ir Y kryptimis gali būti lanksčiai reguliuojami keičiant galūnės plotį ir plokštelės storį; didesnis šoninis ir šlyties atsparumas, palyginti su standartinėmis kvadratinėmis tuščiavidurėmis pjūviais (SHS) arba H sijomis; tinka integruoti su kirpimo sienomis.

2. Seisminės savybės: Vidinės išilginės ir skersinės standumo briaunos; didelis sąnarių standumas; puikiai tinka didelio seisminio intensyvumo zonoms; gali būti uždengtas betonu, kad būtų suformuotos plieninės gelžbetoninės kolonos, daugiau nei dvigubai padidinančios laikomąją galią.

3. Pritaikymas: leidžia lokaliai keisti sienelės storį ir galūnių plotį; skerspjūvis gali būti reguliuojamas išilgai kolonos aukščio pagal poreikį; suteikia didelių ekonominių pranašumų konstrukcijoms, kurios viršutiniuose aukštuose yra didesnės, o apatiniuose aukštuose – mažesnės.

4. Atsparumas vėjui: Jokio poveikio, kai įmontuota į sienas (vėjo apkrova nereikšminga); atviroms nestandartinėms kolonoms atsparumas vėjui yra didesnis nei apskritų vamzdžių, bet mažesnis nei H formos sijų.

IV. Suvirinimo kokybės parametrai

1. Sijų ir kolonų jungtys ir pirminės sandūros suvirinimo siūlės: I laipsnio suvirinimo siūlės; 100% ultragarsinis tyrimas (UT).

2. Antrinės briaunelės suvirinimo siūlės: II laipsnio suvirinimo siūlės; 20% atsitiktinis patikrinimas per UT; suvirinimo mechaninės savybės atitinka arba viršija netauriųjų metalų savybes.

V. Antikorozinės ir atsparios ugniai specifikacijos

1. Rūdžių šalinimo laipsnis: bendras šratavimas iki Sa2,5;

2. Standartinė danga: Epoksidinis cinko turtingas gruntas + epoksidinis žėručio geležies oksido tarpinis sluoksnis + viršutinis sluoksnis; bendras sausos plėvelės storis: 80–160 μm;

3. Pakrantės apsauga nuo korozijos: karštasis cinkavimas ≥85 μm;

4. Atsparumas ugniai: 1–3 valandų atsparumo ugniai laipsnis, naudojant suderinamas plonasluoksnes arba stora plėveles besipučiančias ugniai atsparias dangas.

VI. Ryšio specifikacijos

1. Kolonos pagrindo plokštė: nestandartinės formos plokštė (16–60 mm storio) su M20–M64 inkariniais varžtais;

2. Sijos ir kolonos sujungimas: 8,8/10,9 klasės didelio stiprumo varžtai;

3. Plieno ir betono kompozicinė kolona: Φ19 šlyties smeigės, privirintos prie kolonos išorės, kad padidintų plieno ir betono sukibimo stiprumą.

VII. Papildomos plieno gelžbetonio formos kolonų specifikacijos

Betoninis apvalkalas (vidinis / išorinis): paprastai C30, C40 arba C50 klasės; kolonos korpuse yra iš anksto suformuotos glaistymo ir oro išleidimo angos.

VIII. Kaip atskirti tris produktų tipus?

· Apvalaus tuščiavidurio profilio (CHS) kolona: Izotropinės savybės, mažas atsparumas vėjui, tinka atviroms ilgo tarpatramio konstrukcijoms;

· H profilio plienas: Skirtingos stiprios ir silpnos ašys, standartinės pramoninių gamyklinių rėmų;

· Formuota konstrukcinė plieninė kolona: lankstus skerspjūvis, paslepiamas sienose, reguliuojamas dvikryptis standumas, skirtas surenkamoms gyvenamosioms konstrukcijoms.
