HAISHENGreikmenys pagal užsakymąFormuota konstrukcinė plieno kolonasprendimai projektams, kuriuose įprastos kvadratinės, apvalios ar H formos sijos negali tinkamai patenkinti architektūrinių išplanavimų, jungties reikalavimų ar laikančiųjų sąlygų. Derinant lankstų skerspjūvio dizainą ir tikslią gamybą, šios kolonos yra praktiškas būdas integruoti konstrukcines charakteristikas su efektyviu erdvės panaudojimu.
Formuota konstrukcinė plieno kolona yra pritaikyta vertikaliai laikanti dalis, suprojektuota nestandartinio skerspjūvio. Skirtingai nuo įprastų kolonų, jis gali būti pagamintas į L formos, T formos, kryžminio, daugiakampio, kintamo pjūvio, išlenktą ar kitas konkrečiam projektui būdingas konfigūracijas. Dėl šio lankstumo jis ypač naudingas pastatų kampams, paslėptoms sienų kolonoms, netaisyklingoms architektūrinėms erdvėms, didelio tarpatramio konstrukcijoms ir ekscentrinės arba įvairiapusės apkrovos vietose.
Inžinieriams, architektams, rangovams ir pirkimų komandoms tinkamos kolonos pasirinkimas nėra tik pakankamai tvirto plieno pasirinkimas. Taip pat reikia atsižvelgti į geometriją, jungties kryptį, gamybos tikslumą, seisminius reikalavimus, apsaugą nuo korozijos, įrengimo sąlygas ir bendrą erdvės panaudojimą. Tinkamai suprojektuota formos kolona gali išspręsti šiuos veiksnius kaip integruoto konstrukcinio sprendimo dalį.
1. Kas yra formos konstrukcinė plieno kolona?
2. Kokios yra bendros konfigūracijos?
3. Kokie yra pagrindiniai privalumai?
4. Kokios medžiagos ir našumo parametrai yra svarbūs?
5. Kaip gaminama konstrukcinė plieno kolona?
6. Kur naudojamos suformuotos konstrukcinės plieninės kolonos?
7. Kuo jis lyginamas su įprastomis kolonomis?
8. Kaip pirkėjai turėtų pasirinkti tinkamą stulpelį?

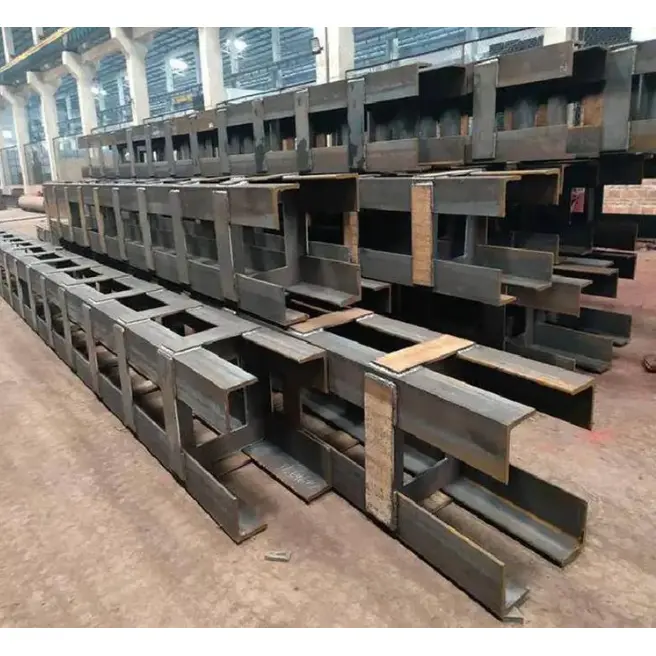

Formuota konstrukcinė plieno kolona yra vertikali konstrukcinė dalis, kurios skerspjūvis yra specialiai sukurtas už įprastinio stačiakampio, apskrito ar standartinio H pjūvio formato. Jis gali būti pagamintas surenkant plienines plokštes, konstrukcines dalis, tuščiavidurius profilius arba plieninius vamzdžius ir sujungiant juos kontroliuojamais suvirinimo ir gamybos procesais.
Pagrindinis tikslas yra išspręsti konstrukcines ar architektūrines problemas, kurių standartinės kolonos negali veiksmingai išspręsti. Pavyzdžiui, kolona, esanti pastato kampe, turi likti lygiai su dviem sienomis, o ne išsikišti į naudingą vidinę erdvę. L formos stulpelis gali išspręsti šią sąlygą, išlaikant reikiamą apkrovos kelią.
Panašiai, centrinė kolona, gaunanti spindulius iš kelių krypčių, gali būti naudinga kryžmine konfigūracija. Kintamo skerspjūvio ir lenktos kolonos taip pat gali palaikyti išskirtinius architektūrinius fasadus, kur būtų sunku integruoti pastovų įprastą profilį.
Remiantis HAISHENG gaminio specifikacijomis, tipinės konfigūracijos apima L formos, T formos, kryžminio, daugiakampio, sudėtinio, kintamo profilio ir lenktos kolonos. Projektas gali būti parengtas pagal konstrukcinius brėžinius, sklypo sąlygas, prijungimo taškus ir projektui būdingus laikančiųjų reikalavimus.
Skirtingoms pastatų geometrijoms reikalingi skirtingi konstrukciniai sprendimai. Šios konfigūracijos yra vienos naudingiausių nestandartinių plieno konstrukcijų variantų:
| Konfigūracija | Tipiškas taikymas | Pagrindinė nauda |
|---|---|---|
| L formos stulpelis | Pastatų kampai ir sienų sankirtos | Glaudžiai priglunda prie sienų ir sumažina vidinius trukdžius |
| T formos stulpelis | Sienų centrai, koridoriai ir kraštų vietos | Suteikia subalansuotą palaikymą integruojant su sienų išdėstymu |
| Kryžminė kolona | Centrinės konstrukcinės šerdys ir kelių krypčių sijų jungtys | Palengvina ryšius iš kelių krypčių |
| Z formos stulpelis | Netaisyklingi grindų planai ir specializuotos konstrukcinės zonos | Prisitaiko prie sudėtingų erdvinių išdėstymų |
| Daugiakampė kolona | Architektūrinės konstrukcijos ir didelių tarpatramių projektai | Sujungia pritaikytą geometriją su konstrukciniais reikalavimais |
| Kintamojo skyriaus stulpelis | Aukštybinės konstrukcijos ir architektūriniai fasadai | Leidžia keisti sekcijų matmenis pagal apkrovą ar dizainą |
| Lenkta kolona | Lenkti fasadai ir išskirtiniai architektūriniai projektai | Palaiko sudėtingus vizualinius ir geometrinius reikalavimus |
Tinkamiausia konfigūracija turėtų būti nustatyta atliekant konstrukcinius inžinerinius skaičiavimus, o ne pasirenkant tik išvaizdą. Skerspjūvio geometrija, plokštės storis, kolonos aukštis, apkrovos sąlygos, sujungimo detalės ir taikomi projektavimo kodai turi įtakos galutiniam projektui.
Akivaizdžiausias privalumas yra geometrinis lankstumas. Užuot priversti pastato išdėstymą pritaikyti standartinei kolonai, inžinieriai gali pritaikyti koloną prie konstrukcijos. Tai ypač naudinga kampuose, sienų sankirtose, išskirstytuose grindų lygiuose, netaisyklinguose planuose ir ribotose įrengimo vietose.
Kai koloną galima integruoti į sieną, gali sumažėti naudingo grindų ploto kiekis, prarandamas dėl konstrukcijų iškyšų. Tai gali būti vertinga gyvenamuosiuose pastatuose, komercinėse patalpose, viešosiose patalpose ir surenkamose konstrukcijose, kur svarbus vidaus planavimo efektyvumas.
Specialios formos kolonos gali sudaryti daugybę sijų, atramų ir kitų konstrukcinių elementų sujungimo paviršių. Pavyzdžiui, kryžminė konfigūracija gali būti sukurta situacijoms, kai konstrukcijos elementai susilieja iš kelių krypčių.
Reguliuodami galūnės plotį, plokštės storį ir bendrą skerspjūvį, inžinieriai gali keisti konstrukcinės medžiagos pasiskirstymą ir paveikti standumą skirtingose ašyse. Dėl to formos kolonos yra naudingos projektams, kuriuose yra neįprastos vertikalios, šoninės ar ekscentrinės apkrovos sąlygos.
Prieš pristatymą galima atlikti daugybę sudėtingų gamybos darbų. Pjovimas, surinkimas, suvirinimas, tiesinimas, galo apdirbimas, plokščių tvirtinimas, tikrinimas ir paviršiaus apdorojimas gali būti koordinuojami kontroliuojamoje gamybos aplinkoje. Tai gali sumažinti statybvietėje reikalingą gamybos kiekį.
Medžiagų parinkimas turi atitikti projekto konstrukcinius skaičiavimus, aplinkos sąlygas, temperatūros reikalavimus ir taikomus standartus. HAISHENG nurodo Q235B ir Q355B kaip pirmines medžiagas, o Q355NL ir Q355GJ yra prieinami specifiniams žemos temperatūros arba didelio seisminio lygio reikalavimams.
| Parametras | Tipinė specifikacija |
|---|---|
| Pirminės medžiagos | Q235B, Q355B |
| Specialūs medžiagų variantai | Q355NL, Q355GJ |
| Plokštelės / galūnių storis | Apytiksliai 8–60 mm, priklausomai nuo konstrukcijos |
| Vienos galūnės plotis | Apytiksliai 100–600 mm, priklausomai nuo konfigūracijos |
| Tipiškas segmento ilgis | 9 m arba 12 m; segmentuota konstrukcija didesniam aukščiui |
| Stulpelio tiesumas | ≤ L/1000 |
| Skerspjūvio matmenų nuokrypis | Maždaug ±2–3 mm |
| Pagrindo plokštės storis | Maždaug 16–60 mm |
| Inkaro varžtų diapazonas | M20–M64 pagal projektą |
Kaip nuoroda, Q235B dažniausiai naudojamas standartinėms konstrukcijoms, o Q355B užtikrina didesnę takumo ribą ir yra tinkamas sunkesnėms apkrovoms, aukštoms ir sudėtingoms konstrukcijoms. Medžiagų pasirinkimas visada turi būti patikrintas pagal projekto inžinerinius reikalavimus ir vietinius konstrukcinius kodeksus.
Apsaugai nuo korozijos vienodai svarbus paviršiaus paruošimas ir dangos pasirinkimas. Įprasta sistema gali apimti šratinio srove iki Sa2,5, po to padengiamas daug cinko turintis gruntas, tarpinė danga ir viršutinis sluoksnis. Agresyvesnėje aplinkoje, pavyzdžiui, pakrantėse, taip pat gali būti naudojamas karštasis cinkavimas.
Tiksli gamyba yra ypač svarbi, nes nestandartinė geometrija palieka mažiau vietos nekontroliuojamoms gamybos klaidoms. Įprastą gamybos darbo eigą sudaro šie etapai:
Kritinių konstrukcinių jungčių neardomieji bandymai gali būti įtraukti į kokybės kontrolės planą. HAISHENG nurodo I laipsnio suvirinimo siūles ir 100 % ultragarsinį pagrindinių sijų ir kolonų jungčių bei pirminių sujungimų suvirinimo siūles atitinkamose konfigūracijose.
Dėl tinkintos geometrijos universalumo šios kolonos tinka projektams, kuriuose sunku integruoti standartines konstrukcines dalis.
Jie ypač naudingi, kai sutampa konstrukciniai ir architektūriniai reikalavimai. Vietoj to, kad kolona būtų traktuojama kaip standartinė prekių sekcija, visas elementas gali būti suprojektuotas kaip pastato konstrukcinės sistemos dalis.
| Funkcija | Formuota konstrukcinė plieno kolona | Įprasta H sekcija | Apvalus tuščiaviduris skyrius |
|---|---|---|---|
| Skerspjūvio lankstumas | Labai aukštas; pritaikyta geometrija | Standartinė geometrija | Standartinė apskritimo geometrija |
| Sienų integracija | Puikiai tinka pasirinktiems maketams | Vidutinis | Vidutinis |
| Daugiakrypčiai ryšiai | Gali būti suprojektuotas kelioms prijungimo kryptims | Natūraliai tinka pirminėms stačiakampėms ašims | Jungtys gali būti išdėstytos aplink sekciją, tačiau gali prireikti specialių detalių |
| Architektūrinis pritaikomumas | Puikiai | Vidutinis | Gerai |
| Kintamasis skyrius | Galima | Ribotas be papildomos gamybos | Galima, bet reikalinga individuali gamyba |
| Tipiškas naudojimas | Sudėtingos ir nestandartinės konstrukcijos | Įprasti plieniniai rėmai | Atviros kolonos ir specializuoti konstrukciniai pritaikymai |
Šis palyginimas nereiškia, kad formos kolona visada yra pranašesnė. Standartinės sekcijos išlieka labai ekonomiškos ir efektyvios, kai jų geometrija atitinka projektą. Formos konstrukcinės plieno kolonos vertė atsiranda, kai įprasti profiliai sukuria kompromisus erdvėje, jungtyse, architektūrinėje formoje ar konstrukcijoje.
Rangovams, konstrukcijų inžinieriams ir pirkimų komandoms, ieškančioms Kinijos gamintojo ar tiekėjo, prieš pateikdami užsakymą turėtų būti patvirtinti keli veiksniai.
Patikimas gamintojas turėtų sugebėti paversti inžinerinius brėžinius į kontroliuojamą gamybos procesą, išlaikydamas atsekamumą nuo žaliavos iki gatavo komponento.
Jo pagrindinis tikslas – pateikti laikančiąją koloną, kuri gali prisitaikyti prie architektūrinių išplanavimų, neįprastų sujungimo reikalavimų, ribotų erdvių, ekscentrinės apkrovos ar sudėtingų konstrukcijų karkasų, kur standartinės kolonos netinka.
Taip. Skerspjūvis, matmenys, plieno rūšis, plokštės storis, aukštis, jungiamosios plokštės, standikliai, pagrindo plokštės ir paviršiaus apdorojimas gali būti pritaikyti pagal inžinerinius brėžinius ir projekto reikalavimus.
Q235B ir Q355B yra dažni pasirinkimai. Priklausomai nuo projekto sąlygų, Q355NL arba Q355GJ gali būti svarstomas tam tikroms žemos temperatūros arba didelės seisminės paskirties programoms.
Tinkamai sukonstruoti jie gali būti naudojami aukštybinėse ir didelės apkrovos konstrukcijose. Galutinis projektas turi būti patikrintas atliekant konstrukcinius skaičiavimus ir atitikti galiojančius statybos kodeksus.
Taip. Priklausomai nuo aplinkos apsaugos variantai gali būti kelių sluoksnių dengimo sistemos arba karštasis cinkavimas. Tinkamas apdorojimas turėtų būti nurodytas atsižvelgiant į poveikio sąlygas ir projekto reikalavimus.
Naudinga informacija apima konstrukcinius brėžinius, kolonos matmenis, skerspjūvio tipą, plieno rūšį, kiekį, reikiamą ilgį, jungties detales, paviršiaus apdorojimą, tikrinimo reikalavimus, pristatymo vietą ir taikomus standartus.
A Formuota konstrukcinė plieno kolonasiūlo veiksmingą sprendimą, kai įprastiniai plieno profiliai vienu metu negali patenkinti konstrukcinių, architektūrinių ir erdvės panaudojimo reikalavimų. Nuo L formos kampinių kolonų ir T formos sienų kolonų iki kryžminių, daugiakampių, lenktų ir kintamų pjūvių konfigūracijų, pritaikyta geometrija leidžia konstrukcinei sistemai prisitaikyti prie projekto, o ne verčia projektą prisitaikyti prie standartinio profilio. Pirkėjams, ieškantiems patikimo Kinijos gamintojo ir vieno langelio plieno konstrukcijų tiekėjo, HAISHENG teikia pritaikytą gamybą pagal brėžinius, medžiagų reikalavimus, jungties detales, matmenų specifikacijas, tikrinimo reikalavimus ir paviršiaus apdorojimo poreikius. Jei planuojate nestandartinių plieninių konstrukcijų projektą ir jums reikia pritaikytų kolonų matmenų, techninės konsultacijos ar projekto pasiūlymo,susisiekite su mumisaptarti jūsų poreikius ir sukurti tinkamą formos konstrukcinių plieno kolonų sprendimą.
