Kaip apvali tuščiavidurių plieninių vamzdžių kolona gali pagerinti konstrukcijų našumą ir statybos efektyvumą

HAISHENGteikia inžinieriniusApvali tuščiavidurių plieninių vamzdžių kolonasprendimai plieniniams pastatams, pramoniniams objektams, stadionams, takams, tiltams, stogams ir surenkamoms konstrukcijoms. Pagamintos iš Q235B arba Q355B konstrukcinio plieno, šiose kolonose yra apvalus laikantis profilis su lanksčia jungtimi ir apsaugos nuo korozijos galimybėmis sudėtingoms konstrukcijoms.

Apvalus tuščiavidurių plieninių vamzdžių kolona yra vertikali konstrukcijos dalis, skirta perkelti apkrovas iš antstato į pamatą. Jo tuščiavidurė apskrita dalis užtikrina subalansuotą apkrovos paskirstymą, stiprų ašinį suspaudimą, atsparumą sukimui ir santykinai mažą vėjo pasipriešinimą. Priklausomai nuo projekto reikalavimų, kolonos gali būti gaminamos iš besiūlių arba suvirintų plieninių vamzdžių ir pritaikomos pagrindo plokštėmis, standikliais, sujungimo plokštėmis, flanšais, kėlimo reikmenimis ir apsauginėmis dangomis. Šiame straipsnyje paaiškinama jų konstrukcija, pagrindinės specifikacijos, gamybos procesas, pranašumai, pritaikymas ir pasirinkimo aplinkybės.

Turinys

1. Kas yra apskrito tuščiavidurio plieninio vamzdžio kolona?
2. Kaip sukonfigūruojama apskrito tuščiavidurio plieninio vamzdžio kolona?
3. Kokie yra pagrindiniai struktūriniai pranašumai?
4. Kokias specifikacijas turėtų įvertinti pirkėjai?
5. Kaip gaminamos apskritos tuščiavidurės plieninių vamzdžių kolonos?
6. Kur naudojamos apskritos tuščiavidurės plieninių vamzdžių kolonos?
7. Kaip tai palyginti su kitomis plieninėmis kolonomis?
8. Kaip pirkėjai turėtų pasirinkti tinkamą stulpelį?
9. Dažnai užduodami klausimai
10. Kodėl verta dirbti su profesionaliu gamintoju?

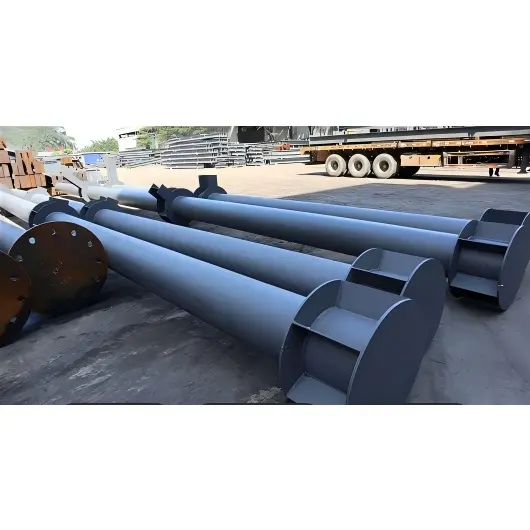

Kas yra apskrito tuščiavidurio plieninio vamzdžio kolona?

Apvali tuščiavidurio plieninio vamzdžio kolona yra vertikali apkrovą laikanti konstrukcijos dalis, turinti tuščiavidurį cilindrinį skerspjūvį. Paprastai jis gaminamas iš anglinio konstrukcinio plieno arba mažai legiruoto plieno ir gali būti gaminamas kaip besiūlis vamzdis arba valcuotas ir suvirintas vamzdis.

Skirtingai nuo tvirto plieno kolonos, tuščiavidurė konfigūracija sumažina nereikalingų medžiagų kiekį, išlaikant tvirtą konstrukcijos profilį. Apvali geometrija paskirsto įtempius aplink perimetrą ir užtikrina pastovų pasipriešinimą, nepaisant apkrovos krypties. Dėl to konstrukcija yra ypač naudinga ten, kur kolonos gali patirti kombinuotą ašinį suspaudimą, lenkimą, sukimą, vėjo apkrovas arba ekscentrines jėgas.

Tipinė specifikacija išreiškiama kaipφD × t × L, kur D reiškia išorinį skersmenį, t reiškia sienelės storį, o L reiškia stulpelio ilgį. Pavyzdžiui, φ219 × 8 × 6000 rodo 219 mm išorinį skersmenį, 8 mm sienelės storį ir 6 m ilgį.

Kaip sukonfigūruojama apskrito tuščiavidurio plieninio vamzdžio kolona?

Konstrukcinė vamzdžio kolona yra daugiau nei plieninis vamzdis. Daugelio projektų atveju visas komplektas apima sujungimo ir sutvirtinimo komponentus, kurie leidžia koloną integruoti su pamatais, sijomis, stogo sistemomis ir kitais konstrukciniais elementais.

• Stulpelio korpusas:Pirminis apskritas plieninis vamzdis parenkamas pagal skersmenį, sienelės storį, ilgį, medžiagos klasę ir projektines apkrovas.
• Pagrindo plokštė:Suvirinta plieninė plokštė, kuri per inkarinius varžtus perduoda kolonų apkrovas į pamatą.
• Tvirtinimo plokštės arba žiedai:Armatūra naudojama ten, kur reikalinga didesnė apkrova arba vietinis atsparumas lenkimui.
• Viršutinė plokštė arba flanšas:Suteikia sijų, santvarų, viršutinių kolonų ar kitų konstrukcinių komponentų sujungimo tašką.
• Sujungimo plokštės ir gnybtai:Palengvinkite sijos ir kolonos arba vamzdžio su vamzdžiu jungtis.
• Didelio stiprumo varžtai:Naudojamas varžtinėms konstrukcijoms, kai nurodyta inžineriniame projekte.
• Apsauginė danga:Priklausomai nuo aplinkos sąlygų, galima naudoti grunto, tarpinio ir viršutinio sluoksnio sistemas arba cinkuoti.

Itin ilgoms konstrukcijoms atskiros sekcijos taip pat gali būti sujungtos suvirinant, flanšais ar kitomis sujungimo konfigūracijomis.

Kokie yra pagrindiniai struktūriniai pranašumai?

Subalansuotas apkrovos paskirstymas

Apvalus skerspjūvis neturi įprastos stipriosios ir silpnosios ašių. Jo geometrija paskirsto įtampą aplink vamzdį, todėl tinka konstrukcijoms, kurias veikia įvairių krypčių apkrovos.

Stiprus suspaudimas ir sukimas

Vamzdžių kolonos dažnai parenkamos tais atvejais, kai reikalinga didelė ašinė apkrova ir atsparumas sukimo poveikiui. Uždara tuščiavidurė sekcija taip pat užtikrina naudingą konstrukcijos efektyvumą, kai svarbus stabilumas ir daugiakryptė apkrova.

Sumažintas vėjo poveikis

Supaprastintas cilindrinis profilis gali sumažinti aerodinaminį pasipriešinimą, palyginti su kampiniais konstrukciniais profiliais. Ši charakteristika gali būti naudinga atviroms kolonoms stogeliuose, takuose, bokštuose, stadiono konstrukcijose ir kitose lauko instaliacijose.

Efektyvus montavimas

Palyginti su kai kuriomis sunkesnėmis konstrukcijų alternatyvomis, tuščiavidurės plieninės kolonos gali pasiūlyti efektyvų stiprumo ir svorio santykį. Gamykloje pagamintos pagrindo plokštės, jungčių komponentai, skylės ir apsauginės dangos taip pat gali sumažinti statybvietėje reikalingą apdorojimą.

Architektūrinis lankstumas

Lygi cilindrinė išvaizda gerai veikia, kai tyčia matomi konstrukciniai komponentai. Todėl apskritos kolonos gali derinti konstrukcines ir architektūrines funkcijas komerciniuose pastatuose, viešuosiuose objektuose, kraštovaizdžio struktūrose ir šiuolaikiniuose pramoniniuose projektuose.

Kokias specifikacijas turėtų įvertinti pirkėjai?

Konstrukcinės kolonos pasirinkimas turėtų prasidėti nuo inžinerinių reikalavimų, o ne paprasčiausiai pasirinkti vamzdžio skersmenį. Medžiagos klasė, sienelės storis, ilgis, jungties konfigūracija, apkrovos sąlygos, gamybos tolerancijos ir korozijos aplinka turi įtakos galutinei specifikacijai.

Pavyzdžiui, HAISHENG gaminio informacijoje Q235B ir Q355B nurodomos kaip pagrindinės medžiagos ir pateikiami vamzdžių matmenys φD × t × L formatu. Tikrieji konstrukcijos matmenys visada turi būti nustatomi pagal projekto skaičiavimus ir taikomus projektavimo standartus.

Kaip gaminamos apskritos tuščiavidurės plieninių vamzdžių kolonos?

Profesionali gamyba paverčia plieninį vamzdį ar plokštę į gatavą konstrukcinį mazgą, paruoštą transportuoti ir montuoti. Kontroliuojamas gamybos procesas padeda išlaikyti matmenų tikslumą, suvirinimo kokybę, tiesumą ir paviršiaus apsaugą.

1. Žaliavų patikrinimas:Tikrinama plieno klasė, matmenys, paviršiaus būklė ir atitinkami medžiagų dokumentai.
2. Pjovimas:Vamzdžiai arba plieninės plokštės pjaunamos pagal reikiamą kolonos ilgį ir gamybos brėžinius.
3. Formavimas:Didelio skersmens suvirintos kolonos gali būti pagamintos valcuojant plieninę plokštę į cilindrinę formą, o po to suvirinant.
4. Pasiruošimo pabaiga:Norint pasiekti reikiamą jungties geometriją, kolonėlės galai gali būti apdirbami arba nusklembti.
5. Komponentų surinkimas:Pagrindo plokštės, viršutinės plokštės, standikliai, gnybtai, flanšai ir jungiamosios plokštės išdėstomos pagal inžinerinius brėžinius.
6. Suvirinimas:Komponentai suvirinami taikant atitinkamas gamybos procedūras, prireikus atliekami neardomieji bandymai.
7. Tiesinimas ir korekcija:Suvirinimo deformacijos ir kolonėlės tiesumas tikrinamos ir prireikus koreguojamos.
8. Skylių apdorojimas:Varžtai ir naudingos skylės išgręžiamos arba apdorojamos pagal nurodytus matmenis ir vietas.
9. Paviršiaus apdorojimas:Prieš dengiant gruntą ir apsauginę dangą, rūdis ir frezavimo apnašas galima pašalinti pūtimu.
10. Galutinė patikra:Prieš išsiunčiant tikrinami matmenys, jungtys, suvirinimo siūlės, dangos būklė, žymėjimai ir pakuotė.

Didelio skersmens kolonoms suvirinta konstrukcija užtikrina didesnį skersmens ir sienelės storio lankstumą. Tuo tarpu besiūlės vamzdžių kolonos gali būti naudingos ten, kur pirmenybė teikiama besiūliai konstrukcijai ir specifiniams matmenų reikalavimams.

Kur naudojamos apskritos tuščiavidurės plieninių vamzdžių kolonos?

Konstrukcinių savybių ir švarios cilindrinės geometrijos derinys leidžia šioms kolonoms tarnauti tiek inžineriniams, tiek architektūriniams tikslams.

• Pramoniniai įrenginiai:Naudojama kaip vertikalios konstrukcinės atramos gamyklose ir gamybos įrenginiuose.
• Stadionai ir didelės erdvės:Tinka konstrukcijoms, kuriose svarbi daugiakryptė apkrova ir architektūrinė išvaizda.
• Pėsčiųjų takai ir stogeliai:Lygus profilis yra praktiškas sprendimas atviroms lauko atramoms.
• Surenkamieji pastatai:Gamykloje pagaminti komponentai gali supaprastinti surinkimą ir pagerinti konstrukcijos koordinavimą.
• Tiltai ir savivaldybės statiniai:Taikoma pasirinktoms prieplaukoms, atraminiams elementams, apsauginių turėklų stulpams ir susijusioms konstrukcijoms.
• Kraštovaizdžio architektūra:Cilindrinės kolonos gali suteikti struktūrinę paramą, išlaikant švarią vizualinę išvaizdą.
• Daugiaaukštės konstrukcijos:Didesnius CHS elementus galima pritaikyti didelėms vertikalioms ir kombinuotoms apkrovoms.

Kaip tai palyginti su kitomis plieninėmis kolonomis?

Skirtingi konstrukciniai profiliai skirti skirtingiems inžineriniams tikslams. Todėl apvali tuščiavidurė dalis turėtų būti vertinama pagal projekto reikalavimus, o ne kaip universalus H formos arba kvadratinių/stačiakampių tuščiavidurių profilių pakaitalas.

Atitinkamas skyrius priklauso nuo konstrukcinių skaičiavimų, prijungimo reikalavimų, gamybos sąlygų, medžiagų prieinamumo, projekto biudžeto ir taikomų statybos standartų.

Kaip pirkėjai turėtų pasirinkti tinkamą stulpelį?

Pirkimo komandoms, inžinieriams, rangovams ir plieno konstrukcijų gamintojams aiškios techninės specifikacijos gali žymiai sumažinti komunikacijos problemas ir pasiūlymo vėlavimą.

1. Apibrėžkite projektines apkrovas:Pateikite ašines apkrovas, lenkimo momentus, sukimo poveikį, vėjo apkrovas, seismines sąlygas ir kitą svarbią projektavimo informaciją.
2. Patvirtinkite matmenis:Nurodykite išorinį skersmenį, sienelės storį, ilgį ir reikiamus matmenų nuokrypius.
3. Pasirinkite medžiagos klasę:Q235B ir Q355B yra dažni pasirinkimai, o galutinis įvertinimas turi atitikti projekto projektavimo reikalavimus.
4. Nustatykite ryšio detales:Nurodykite pagrindo plokštės matmenis, inkaro-varžtų išdėstymą, flanšo reikalavimus, sijos sujungimo vietas ir standiklio detales.
5. Apsvarstykite aplinką:Lauke, drėgnoje, pakrantėje arba chemiškai agresyvioje aplinkoje gali reikėti sustiprinti apsaugą nuo korozijos.
6. Patvirtinkite patikrinimo reikalavimus:Prieš gamybą aptarkite matmenų patikrinimą, suvirinimo siūlių patikrinimą, neardomąjį bandymą, dangos storį ir dokumentus.
7. Planuoti logistiką:Apsvarstykite kolonėlės ilgį, transportavimo apribojimus, kėlimo taškus, segmentavimą, pakavimą ir montavimo seką.

Išsamus brėžinys arba specifikacijų paketas leidžia gamintojui nustatyti tinkamiausią gamybos būdą ir prijungimo konfigūraciją. Pirkėjai taip pat gali peržiūrėti konstrukcinius plieno komponentus, kad suprastų, kaip kolonos integruojamos su kitais pagamintais plieno elementais.

Dažnai užduodami klausimai

Kokios medžiagos dažniausiai naudojamos apskritoms tuščiavidurių plieninių vamzdžių kolonoms?

Šioms kolonoms paprastai nurodomas konstrukcinis plienas Q235B ir Q355B. Galutinė medžiaga turėtų būti parinkta pagal konstrukcinius skaičiavimus, taikomus standartus, aplinkos sąlygas ir projekto reikalavimus.

Kuo skiriasi besiūlės ir suvirintos vamzdžių kolonos?

Besiūlės kolonos gaminamos iš besiūlių plieninių vamzdžių ir neturi išilginės suvirinimo siūlės. Suvirintos kolonos formuojamos iš plieninės plokštės ir sujungiamos suvirinant. Suvirinta konstrukcija suteikia didesnį lankstumą esant dideliam skersmeniui ir pritaikytam sienelių storiui, o besiūliai vamzdžiai gali būti naudingi atsižvelgiant į konkrečius skersmens ir konstrukcijos reikalavimus.

Ar galima pritaikyti apskritą tuščiavidurio plieno vamzdžio koloną?

Taip. Atsižvelgiant į gamybos galimybes ir inžinerinius reikalavimus, galima pritaikyti skersmenį, sienelės storį, ilgį, pagrindo plokštes, viršutines jungtis, standiklius, jungiamąsias plokštes, varžtų skyles, kėlimo antgalius, sujungimo konfigūracijas ir paviršiaus apdorojimą.

Kaip tvarkoma apsauga nuo korozijos?

Įprasti variantai apima šratinio srove, po kurio naudojamas gruntas, tarpinis ir viršutinis sluoksnis. Karštas cinkavimas taip pat gali būti naudojamas tinkamam naudojimui, ypač kai reikalinga sustiprinta apsauga nuo korozijos.

Ar apskrito vamzdžio kolonos tinka lauko konstrukcijoms?

Jie gali būti naudojami lauke, pavyzdžiui, stogeliuose, pėsčiųjų takuose, kraštovaizdžio konstrukcijose, komunalinėse patalpose ir kitose atvirose plieno sistemose, kai yra tinkamai nurodyti kolonos matmenys, konstrukcijos projektas, jungtys ir apsaugos nuo korozijos sistema.

Kokią informaciją reikia pateikti kreipiantis dėl citatos?

Naudinga informacija apima kiekį, plieno rūšį, išorinį skersmenį, sienelės storį, ilgį, sujungimo brėžinius, pagrindo plokštės detales, paviršiaus apdorojimo reikalavimus, tikrinimo standartus, paskirties vietą ir numatomą pristatymo grafiką. Konstrukciniai brėžiniai yra ypač naudingi individualiems projektams.

Kodėl verta dirbti su profesionaliu gamintoju?

Konstrukcinė kolona turi veikti kaip visos laikančiosios sistemos dalis, todėl gaminio pasirinkimas turėtų apimti ne tik vamzdžių kainų palyginimą. Gamybos tikslumas, suvirinimo kokybė, sujungimo detalės, paviršiaus apsauga, tikrinimo procedūros, pakavimas ir pristatymo koordinavimas turi įtakos galutiniam projekto rezultatui.

HAISHENG tiekia apskritas tuščiavidurių plieninių vamzdžių kolonas, naudodamas Q235B arba Q355B konstrukcinį plieną, ir palaiko gamybos konfigūracijas, įskaitant pagrindo plokštes, standiklius, jungiamąsias plokštes, didelio stiprumo varžtus ir apsaugines dangas. Dėl konkrečių projekto reikalavimų pirkėjai gali pateikti brėžinius, matmenis, informaciją apie pakrovimą, kiekį ir taikymo sąlygas, kad būtų galima įvertinti atitinkamą stulpelio konfigūraciją.

Planuojate plieninės konstrukcijos projektą arba ieškote pritaikytų konstrukcinių kolonų?Pasidalykite savo brėžiniais ir techniniais reikalavimais su HAISHENG šiandien. Dėl medžiagų pasirinkimo, gamybos detalių, jungčių konfigūracijų, pasiūlymų palaikymo ir pristatymo planavimo,susisiekite su mumisaptarti savo projektą su HAISHENG komanda.
