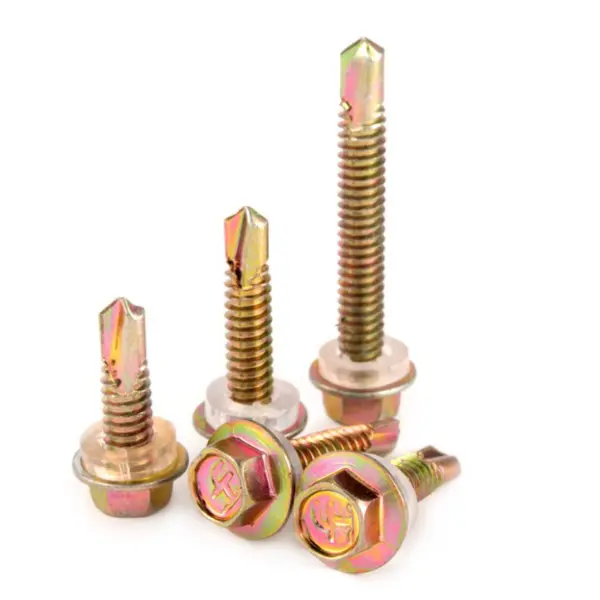

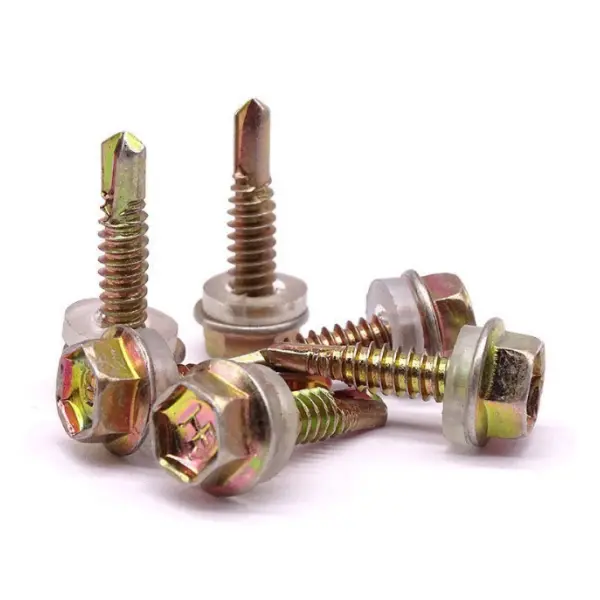

Savisriegiai sraigtai plieninių dangų sistemoms

Plieninių dangų sistemų savisriegiai sraigtai yra specialiai sukurti plieninių konstrukcijų pastatų apvalkalams, įskaitant stogo dangą, sienų apdailą ir apdailos komponentus (pvz., stulpelius ir kampinius kampus).

Medžiaga: vidutinio anglies plienas (1022) arba nerūdijantis plienas (410/304); termiškai apdoroti ir padengti cinkavimu arba kompozicinėmis dangomis.

Pagrindinė funkcija: pašalina išankstinio gręžimo poreikį; atlieka gręžimą, sriegimą ir tvirtinimą vienu žingsniu. Tinka ploniems metalo lakštams (0,5–6 mm), pvz., spalvotai dengtam plienui, cinkuotiems lakštams ir lengviems plieniniams įvorėms sujungti.

Galvutė: šešiakampė poveržlės galvutė; suderinamas su kištukiniais veržliarakčiais arba veržliarakčiais; pasižymi dideliu atsparumu sukimo momentui ir apsaugo nuo slydimo.

Taškas: Integruotas gręžimo taškas (miniatiūrinis sukamasis grąžtas) su drožlių pašalinimo grioveliais; galima gręžti tiesiai per plienines plokštes.

Siūlas: Šiurkštus sriegis (14 TPI); suteikia stiprią savisriegio galimybę ir didelę suspaudimo jėgą.

Paviršiaus apdaila: karštai cinkuotas, spalvotas cinkas arba Dacromet; atsparus korozijai ir tinkamas naudoti lauke.

Produkto konfigūracija

Į standartinį komplektą įeina varžto korpusas ir vandeniui atspari sandarinimo poveržlė (iš anksto sumontuota); paruoštas nedelsiant naudoti vietoje, nereikalaujant rankinio plovimo įrengimo.

1) Sraigtinis korpusas (pagrindinis komponentas)

Galvutės tipas: šešiakampė poveržlės galvutė; pasižymi didele laikomoji galia ir saugiu, lygiu prigludimu. Specifikacijos (įprastos):

o Skersmuo: 5,5 mm (12), 6,3 mm (14)

o Ilgis: 25–150 mm (turi prasiskverbti pro plokštę ir izoliacinį sluoksnį, ≥25 mm įterpiant į kojelę)

Gręžimo taškas: ST4.2–ST6.3, atitinkantis įvairius plieno lakštų storius.

2) sandarinimo poveržlė (svarbiausia hidroizoliacijai; iš anksto sumontuota / integruota)

Konstrukcija: Kompozitinė poveržlė, susidedanti iš metalinės poveržlės (cinkuoto plieno / nerūdijančio plieno) + EPDM gumos.

Funkcijos: Hidroizoliacija, nuotėkio prevencija, atsparumas senėjimui ir atsparumas oro sąlygoms (darbo diapazonas: -40°C iki 120°C).

Matmenys: Išorinis skersmuo ≥19mm; užtikrina didelį kontaktinį plotą patikimam sandarinimui. 3) Reikalingi įrankiai (būtini montuojant)

Tvarkyklės: 1/4″ šešiabriauniai lizdai (8mm/10mm); akumuliatorinis smūginis veržliaraktis arba elektrinis gręžtuvas

Pagalbiniai įrankiai: gulsčiukas, matavimo juosta, saugos diržas (darbui aukštyje)

Pagrindiniai našumo parametrai

Tempiamasis stipris: ≥450 MPa

Paviršiaus kietumas: HRC 35–45 (kietas gręžimo taškas, kieta šerdis)

Ištraukimo stiprumas: ≥8700 N (Q235, 4 mm plieninė plokštė)

Sukimo momentas: ≥10,9 Nm

Atsparumas druskos purškimui: ≥500 valandų (karštai cinkuotas)

Taikomas plokštės storis: 0,5–6 mm (priklausomai nuo gręžimo taško specifikacijos)

Tipiški taikymo scenarijai

Stogo danga: spalvomis dengtų plieno lakštų tvirtinimas prie plieninių garbanų (atsparumas vėjo pakėlimui ir hidroizoliacija)

Sienų apkala: spalvotu dengtu plieno lakštų tvirtinimas prie sienų apvadų/galiukų

Apdaila / mirksėjimas: kraigo dangtelių, karnizo ir durų / langų kampų apdailos tvirtinimas

Kiti: fotovoltinės (PV) tvirtinimo sistemos, ortakiai ir lengvo gabarito plieniniai pastatų apvalkalai

Pagrindiniai plieninių dangų sistemų savisriegių varžtų privalumai

1. Pašalina išankstinio gręžimo ir sriegimo veiksmus; greitas ir darbą taupantis montavimas

2. Tvirtas įsipareigojimas; atsparus atsipalaidavimui ir atsiskyrimui

3. Suderinamas su įvairiomis medžiagomis; labai universalus

4. Kompaktiškas dydis; tinka plonasienių ir lengvų komponentų sujungimui

Diferenciatoriai

Palyginimas: Standartiniai aštraus galo savisriegiai varžtai, standartiniai varžtai ir aklinos kniedės

I. Pagrindiniai skirtumai

1. Integruotas gręžimas ir tvirtinimas; itin aukštas montavimo efektyvumas

Turi įmontuotą gręžimo taško pjovimo struktūrą; pašalina išankstinio gręžimo ar sriegimo poreikį. Gręžimas, sriegimas ir tvirtinimas atliekami vienu žingsniu, žymiai sumažinant proceso etapus – idealiai tinka didelio masto vokų montavimui statybvietėse.

2. Šešiakampė flanšo galvutė; stipri suspaudimo jėga be slydimo

Sujungia išorinę šešiabriaunę pavarą su flanšo paviršiumi, todėl elektriniais veržliarakčiais galima naudoti didelį sukimo momentą. Didelis guolio paviršius sumažina sriegio nutrūkimo ar galvutės kirpimo riziką, todėl tinka tokioms sąlygoms, kaip vibracija ar vėjo slėgis plieninėse konstrukcijose.

3. Integruota kompozitinė poveržlė; puikus vandeniui atsparus sandarinimas

Gamykloje surenkama su metaliniais ir EPDM komponentais. Guminė kompozicinė poveržlė: priveržus tvirtai priglunda prie plokštės paviršiaus; atsparus senėjimui ir ekstremalioms temperatūroms; apsaugo nuo vandens nutekėjimo šaltinyje; specialiai sukurta pastatų atitvarų sistemoms hidroizoliuoti.

4. Grūdinta medžiaga, tinka metalinėms jungtims

Through-hardened with high surface hardness; gali patikimai gręžti 0,5–6 mm spalvotu būdu padengtus plieno lakštus ir cinkuoto plieno profilius; subalansuotas kietumas užtikrina atsparumą lūžimui ar sriegio nutrūkimui montavimo metu, todėl yra geresnė laikomoji galia, palyginti su standartiniais savisriegiais.

5. Atsparumas korozijai ir oro sąlygoms, tinka lauko aplinkai

Pasižymi standartinėmis paviršiaus apdorojimo priemonėmis, tokiomis kaip spalvotas cinkavimas, karštasis cinkavimas arba Dacromet danga; pasižymi puikiu atsparumu druskai ir rūdijimui; patvarus ilgalaikiam naudojimui pramoniniuose objektuose po atviru dangumi arba pakrantėje; idealiai tinka lauko plieninių konstrukcijų apvalkalams.

6. Stiprus sriegio sukibimas, atsparus vėjo pakilimui ir atsipalaidavimui

Specializuoti šiurkštūs savisriegiai sriegiai užtikrina tvirtą sukibimą su plieniniais koteliais; užtikrina puikų atsparumą ištraukimui ir slydimui; atlaiko stiprias vėjo apkrovas ant stogų ir atsparus atsipalaidavimui laikui bėgant.

II. Palyginimas su kitų tipų tvirtinimo detalėmis (ribojimai)

1. Vs. standartiniai aštraus galo savisriegiai varžtai: didesnė vieneto kaina; netinka nemetaliniams pagrindams, tokiems kaip mediena ar plastikas.

2. Vs. standartiniai varžtai: Mažesnė laikomoji galia; negali būti naudojamas pirminėms konstrukcijoms laikančiosioms jungtims; tinka tik vokų sistemoms ir plonų lakštų jungtims.

3. Vs. aklinos kniedės: leidžia pakartotinai išardyti ir prižiūrėti (skirtingai nuo vienkartinių kniedžių); tačiau seisminis atsparumas ir tolerancija pakartotinai deformacijai yra mažesnė nei didelio stiprumo konstrukcinių tvirtinimo detalių.

Diegimo vietoje procesas

Plieninių dangų sistemų savisriegiai sraigtai Taikomi scenarijai: gamyklinė stogo danga, sienų danga (spalvotai dengti plieno lakštai), šlifavimo ir kampų apdaila, lengvojo plieno gaubtų sistemos ir kt.; montavimas atliekamas pagal bendrąsias plieno konstrukcijos apvalkalo konstrukcijos specifikacijas.

I. Statybos paruošimas

1. Medžiagos patikrinimas

Patikrinkite specifikacijas, ilgį ir antikorozinę dangą; patikrinkite iš anksto surinktas kompozitines poveržles, kad įsitikintumėte, jog jos nepažeistos ir nėra atsiskyrusios ar įtrūkusios; atskirkite gręžimo taško specifikacijas, kad atitiktų bendrą plokščių storį.

2. Įrankio paruošimas

Šešiakampis lizdas, kintamo greičio elektrinis veržliaraktis / Paruoškite rankinį elektrinį grąžtą, iš anksto sureguliuodami greičio ir sukimo momento nustatymus; taip pat paruoškite matavimo juostą, žymeklį ir naudingą peilį.

3. Pagrindo paviršiaus paruošimas

Įsitikinkite, kad plokščių ir apvadų paviršiuose nėra šiukšlių, rūdžių ar išsikišimų; Užtikrinkite, kad plokščių persidengimo jungtys būtų lygios ir plokščių paviršiai nebūtų deformuoti.

4. Išdėstymas ir padėties nustatymas

Užfiksuokite linijas pagal brėžinius, kad nustatytumėte atstumą tarp varžtų, užtikrinant horizontalų ir vertikalią išlyginimą.

II. Padėties nustatymo ir tvirtinimo operacijos

1. Sulygiuokite ir pritvirtinkite plokštes, laikinai jas pritvirtindami, kad persidengimo plotis atitiktų projektavimo specifikacijas.

2. Gręždami naudokite statmeną plokštės paviršiui slėgį; išlaikyti vertikalų išlygiavimą – pakreipti ar sukti varžtus kampu griežtai draudžiama.

3. Gręžkite ir pritvirtinkite pastoviu greičiu, kad savaime gręžiantis antgalis galėtų prasiskverbti į plokštę ir apkabą; venkite staigios ar per didelės jėgos, kad nenulūžtų grąžto antgalis arba nedeformuotų plokštės.

4. Tvirtinimo standartas: Flanšas turi suspausti kompozicinę poveržlę, kad guminė tarpinė būtų tolygiai suspausta ir šiek tiek išsiplėstų į išorę; neperveržkite, nes gali įtrūkti guminis tarpiklis arba įdubti ir nutekėti plokštės paviršius.

5. Montavimo seka: eikite nuo tarpatramio centro link abiejų galų ir nuo vidurio į išorę, kad sumažintumėte susikaupusį įtempį plokštėse.

III. Pagrindiniai montavimo taškai skirtingose ​​srityse

1. Stogo dangos plokštėms įstatykite varžtus ant banguotųjų kampų; draudžiama įsukti varžtus į lovius (nes dėl to kaupiasi ir nuteka vanduo); tarpai... Griežtai laikykitės brėžinių, ypatingą dėmesį skirdami tvirtinimo detalių tankumui aplink kraigą, karnizą ir latakus.

2. Montuoti vertikalias sienų plokštes iš viršaus į apačią; padidinkite varžtų tankį persidengimo jungtyse, kad būtų užtikrintas vandeniui nepralaidus sandarumas.

3. Dvigubai pritvirtinkite prie apdailos, kampų uždengimo ir uždarymo vietos, tolygiai paskirstydami varžtus abiejose kampo pusėse, kad išvengtumėte kraštų susilinkimo ar vandens nutekėjimo.

IV. Atliktų darbų apžiūra ir apsauga

1. Išsamus vizualinis patikrinimas: įsitikinkite, kad varžtai yra vertikalūs ir tolygiai išdėstyti, o poveržlės yra nepažeistos ir tinkamai išdėstytos.

2. Įsitikinkite, kad plokščių paviršiuose nėra didelių įlenkimų ar įbrėžimų, o persidengimo sandarikliai yra nepažeisti.

3. Neleiskite užlipti, smalsauti arba daužyti užbaigtas vietas, kad išvengtumėte varžto atsipalaidavimo arba sandariklio gedimo.

4. Nedelsdami pakeiskite arba pertvarkykite visas pažeistas poveržles arba netinkamai suderintus varžtus.

V. Statybos draudimai

1. Neišimkite ir nekeiskite originalių kompozitinių poveržlių; montuoti be poveržlių griežtai draudžiama.

2. Nesukite varžtų kampu arba nepriveržkite per dideliu sukimo momentu, nes tai gali sukelti nuotėkį arba varžto lūžimą.

3. Nenaudokite varžtų su susidėvėjusiais gręžimo antgaliais arba pažeistais sriegiais.

4. Venkite montuoti lauke lyjant arba kai plokščių paviršiai šlapi.

Pagrindiniai plieninių dangų sistemų savisriegių varžtų našumo parametrai

I. Pagrindinės medžiagos ir paviršiaus apdorojimas

1. Pagrindo medžiaga: Standartinis 1022 plienas Vidutinės anglies plienas (grūdintas); 410/304 nerūdijantis plienas, skirtas didelės korozijos aplinkai

2. Terminis apdorojimas: kietėjimas (kietas paviršius, kieta šerdis)

3. Paviršiaus antikorozinė danga: spalvotas cinkavimas, karštasis cinkavimas, Dacromet, fosfatavimas

4. Tinkama poveržlė: cinkuoto plieno pagrindas + EPDM guma (atsparus oro sąlygoms sandariklis)

II. Kietumas ir mechaninės savybės

1. Paviršiaus kietumas: HRC 35–45 (užtikrina gręžimo galimybes, apsaugo nuo antgalio lūžimo)

2. Tempimo stipris: ≥450 MPa

3. Didžiausias sukimo momentas: ≥10,9 N·m (standartinės specifikacijos)

4. Ištraukiamoji galia (suderinama su 0,5–4 mm plieno lakštu + garbana): ≥8700 N

III. Specifikacijos ir sriegio parametrai

1. Įprasti vardiniai dydžiai: ST5.5, ST6.3 (įprasti inžineriniams projektams)

2. Sriegio tipas: Šiurkštus savisriegis sriegis; aštrus profilis, tvirtas sukibimas

3. Gręžimo taško tipas: Standartinis savaiminio gręžimo taškas; tinka 0,5–6 mm storio lakštams

IV. Sandarinimo poveržlės parametrai

1. Darbinė temperatūra: -40°C iki 120°C; atsparus senėjimui aukštoje/žemoje temperatūroje

2. Veikimas: Atsparus vandeniui, amortizuojantis, apsaugo nuo gniuždymo lakštų pažeidimų; tarnavimo laikas ≥10 metų

3. Struktūra: gamykloje surenkama kaip vienas vienetas; nenuimamas

V. Antikoroziniai ir atsparumo oro sąlygoms parametrai

1. Colored zinc: Salt spray resistance ≥200 h; suitable for indoor/dry factory areas

2. Karštas cinkavimas / Dacromet: Atsparumas druskos purškimui ≥500 h; tinka lauke, drėgnoje aplinkoje ir pakrantėje

VI. Diegimo ir naudojimo parametrai

1. Tvirtinimo reikalavimai: Poveržlė turi būti tolygiai suspausta; venkite per daug priveržti, kad išvengtumėte gumos įtrūkimų ar lakšto paviršiaus įdubimo

2. Gręžimo gylis: prasiskverbus per spalvotą lakštą, efektyvus įterpimas į plieninę siją turi būti ≥25 mm

3. Naudojimas: Plonų dangos lakštų sujungimas (stogo danga, sienų plokštės, apmušalai/apdaila); nenaudoti pirminėse laikančiose konstrukcinėse jungtyse
