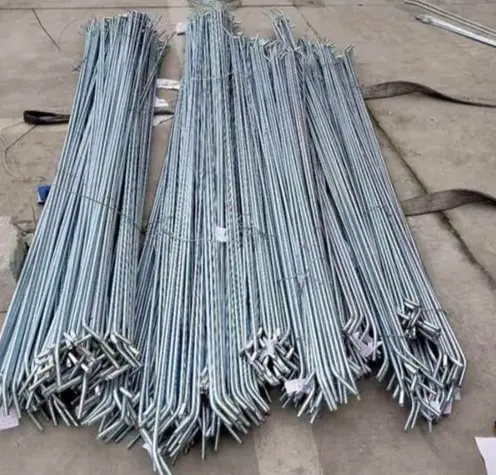

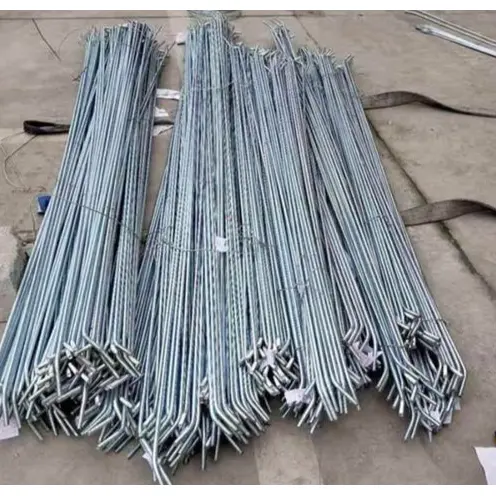

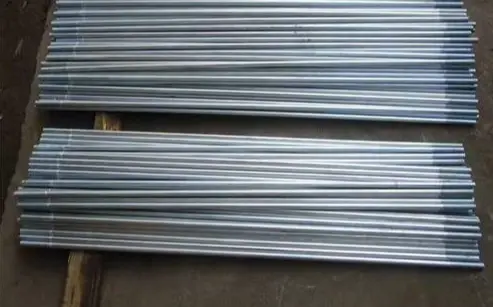

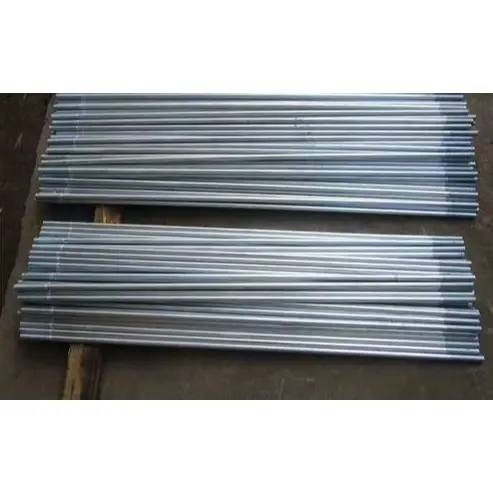

Cinkuoto plieno traukės, skirtos konstrukcijų tvirtinimui

Cinkuoto plieno sujungimo strypai konstrukcijų tvirtinimui (taip pat žinomi kaip karštai cinkuoti arba plieniniai įtempimo strypai) yra apvalūs plieniniai konstrukciniai komponentai, naudojami plieninėse konstrukcijose, tokiose kaip pramonės įmonės, stogai, sienos ir fotovoltinės tvirtinimo sistemos, siekiant atlaikyti tempimo jėgas, perkelti horizontalias apkrovas, stabilizuoti šoninius griovelius ir užkirsti kelią sienų apvadams.

Produkto apibrėžimas ir konfigūracija

I. Pagrindinė gaminio informacija

Medžiaga: Standartinis Q235B; Q355B didelės apkrovos darbams. Apvalus plienas yra šaltai tempiamas, grūdinamas ir grūdinamas, o abiejuose galuose įsriegiamas.

Antikorozinis: karštai cinkuotas (HDG); cinko dangos storis ≥70–100μm; tinka lauko arba labai korozinei pakrantės aplinkai.

Funkcija: tipai apima tiesias traukes (horizontalias traukes), įstrižas traukes (kelių įtvaras / vėjo įtvaras) ir sukamąja sagtimi reguliuojamus sujungimo strypus (reguliuojamas įtempimas).

II. Pilna konfigūracija (standartinis surinkimas)

1) Skersinės vairo trauklės korpusas (1 vnt.)

Skersmuo: φ8/10/12/14/16mm (dažniausiai φ12).

Siūlai: M8/M10/M12/M14/M16 abiejuose galuose (atitinka skersmenį); sriegio ilgis yra 2d–3d kiekviename gale.

Ilgis: pritaikytas pagal tarpą; tolerancija ±5mm; galimos versijos su visiškai sriegiu arba su dvigubu galu.

Paviršius: karštai cinkuotas; atsparumas druskos purškimui ≥500h.

2) Tvirtinimo priedai (po 1 komplektą kiekvienam galui)

Šešiakampės veržlės: 4.8 klasė / 8 klasė; karštai cinkuotas. ·Plokščios poveržlės: Q235 / cinkuotos; paskirstyti slėgį ir išvengti įbrėžimų.

·Spyruoklinės poveržlės / fiksavimo veržlės: Neleiskite atsipalaiduoti dėl vibracijos (privaloma stogo dangoms / vėjo apkrovos zonoms).

3) Reguliavimo / prijungimo priedai (pasirinktinai pagal reikalavimus)

·Sagtys (svirčių reguliatoriai): šakės arba uždaro korpuso tipai; kaltas iš 45# plieno, karštai cinkuotas; reguliavimo diapazonas: ±50–150 mm.

·Knybų plokštės / jungiamosios plokštės: Q235B/Q355B; storis ≥10mm; karštai cinkuotas; prijungimui prie sijų / sijų / kolonų.

· Apsaugos sriegiams: apsaugokite nuo sriegio pažeidimo ar korozijos transportavimo / montavimo metu.

·Atraminiai vamzdžiai (suspaudžiamiems strypams): φ42/48 plieninis vamzdis su vidine trauke; užtikrina stabilumą suspaudus.

III. Greita pagrindinių parametrų apžvalga

·Material: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Atsparumas tempimui: ≥400MPa (Q235) / ≥470MPa (Q355).

·Cinkuota danga: ≥85μm (lauke), ≥100μm (pakrantės).

·Bendrosios specifikacijos: φ12 (M12), ilgis 1–6m.

IV. Tipiški taikymo scenarijai

·Gamyklinė stogo danga: Tiesios traukės (tarp galiukų) + įstrižinės traukės (atsparumas vėjui) + sagtys (įtempimo reguliavimas).

·Sienos apkala: Įstrižainės sienelių raištelės; užkirsti kelią sienos išsipūtimui ar šoniniam poslinkiui.

·PV tvirtinimo sistemos: Išilginiai / skersiniai sujungimo strypai; padidinti stabilumą prieš vėjo ir sniego apkrovas. Pagrindiniai privalumai

1. Atsparumas rūdims ir korozijai: dėl cinkuotos dangos jie tinka naudoti lauke ir drėgnomis sąlygomis.

2. Didelis atsparumas tempimui: veiksmingai sulaiko garbanos svyravimą ir padidina bendrą konstrukcijos tvirtumą.

3. Reguliuojamas ilgis: ilgiai gali būti tiksliai sureguliuoti vietoje, užtikrinant aukštą montavimo galimybę.

4. Efektyvumas: lengvas ir ekonomiškas, palengvinantis patogų partijos montavimą.

Skirtingi akcentai

I. Palyginti su juodu plienu / dažytomis skersinėmis traukėmis

1. Puikus atsparumas korozijai ir oro sąlygoms

Atliekamas visapusiškas karštasis cinkavimas; stora metalurginiu būdu surišta danga blokuoja drėgmę ir druskos purslą, todėl galima ilgai naudoti lauke, drėgnoje ar pakrantės aplinkoje. Priešingai, standartinės juodos plieninės dalys lengvai rūdija, o dažų dangos nusilupa arba pleiskanoja, todėl reikia dažnai pašalinti rūdis ir perdažyti, todėl priežiūros išlaidos yra didelės.

2. Ilgesnis tarnavimo laikas

Įprastomis sąlygomis eksploatavimo laikas viršija 20 metų – gerokai pranoksta dažytas dalis (3–5 metai), todėl jos puikiai tinka nuolatinėms lauko plieninėms konstrukcijoms, tokioms kaip gamyklų pastatai ir fotovoltinės tvirtinimo sistemos.

3. Puikus paviršiaus vientisumas

Cinko danga yra atspari nusidėvėjimui ir smūgiams, todėl transportuojant ir montuojant sumažėja žala. Siūlai yra atsparūs rūdijimui ir įstrigimui, todėl būsimos priežiūros metu užtikrinamas sklandus išmontavimas.

4. Vienoda išvaizda ir lengvas patikrinimas

Pasižymi nuoseklia sidabro pilka apdaila, leidžiančia lengvai vizualiai nustatyti specifikacijas ir kokybę vietoje.

II. Palyginti su nerūdijančio plieno skersiniais strypais

1. Puikus sąnaudų ir našumo santykis

Pirkimo išlaidos yra žymiai mažesnės nei nerūdijančio plieno skersinių strypų; standartinėmis korozinėmis sąlygomis bendras veikimas yra panašus, todėl labai sumažėja projekto sąnaudos.

2. Stabilios mechaninės savybės

Iš pradžių pagamintas iš Q235B/Q355B plieno; stiprumas ir kietumas atitinka plieninių konstrukcijų tempimo apkrovos reikalavimus, užtikrinant patikimą laikomąją galią ir atsparumą deformacijoms.

3. Didelis apdorojimo pritaikomumas

Pritaikomas ilgis ir sriegimas; Suderinamas su priedais, tokiais kaip atsuktuvai ir tarpikliai, todėl galima lanksčiai montuoti, išlyginti ir įtempti.

III. Unikalūs Privalumai

1. Sutelkta laikanti ir paprasta konstrukcija: pirmiausia atlaiko tempimo apkrovas; lengvas ir taupus erdvėje; veiksmingai stabdo šoninį garbanų ir sienų juostų poslinkį, padidindamas bendrą konstrukcijos stabilumą; tarnauja kaip paprastas, efektyvus įtempimo elementas plieninėse konstrukcijose.

2. Visapusiška atraminė sistema: suderinama su visu priedų rinkiniu, pvz., cinkuotomis veržlėmis, poveržlėmis, sagtimis ir tarpinėmis plokštėmis, turinčiomis atitinkamą antikorozinį apdorojimą, kad būtų išvengta galvaninės korozijos ir užtikrinama vienoda apsauga.

3. Patogus montavimas: dvipusis srieginis dizainas leidžia tiksliai sureguliuoti įtempimą ir išlyginimą naudojant veržles, todėl statybos ir reguliavimo metu yra didelis efektyvumas.

IV. Trumpi apribojimai

1. Veikimas atšiaurioje aplinkoje: Atsparumas korozijai yra prastesnis nei nerūdijančio plieno labai ėsdinančioje arba stipriai rūgštinėje/šarminėje aplinkoje.

2. Kaina: vieneto kaina yra didesnė nei standartinių juodos geležies skersinių strypų, todėl pradinė investicija šiek tiek didesnė.

V. Atrankos santrauka

· Sausa patalpų aplinka, laikinos konstrukcijos arba griežta išlaidų kontrolė → Rinkitės juodo plieno arba dažytus sujungimo strypus.

· Lauke / atvirose vietose, pakrantės zonose, standartinėse korozijos sąlygose arba ilgalaikiam, priežiūros nereikalaujančiam veikimui → Pirmenybę teikite cinkuoto plieno skersiniams strypams.

· Cheminė aplinka, kuriai būdinga didelė korozija arba aukšti švarumo reikalavimai → Rinkitės nerūdijančio plieno sujungimo strypus.

Statybos procesas vietoje

Cinkuoto plieno skersiniai traukliai, skirti konstrukciniam tvirtinimui, yra taikomi: Gamykliniams surištiems sujungimo strypams, sieniniams sujungimo strypams, PV montuojamiems skersiniams strypams ir su atsuktuvu reguliuojamiems skersiniams strypams. Pagrindinė medžiaga paprastai yra Q235B/Q355B karštai cinkuotas apvalus plienas; montavimas atitinka plieno konstrukcijų standartus.

I. Statybos paruošimas

1. Medžiagos patikrinimas: patikrinkite vairo strypo skersmenį, ilgį ir sriegio specifikacijas; patikrinkite, ar nėra tvirtos cinkuotos dangos, ir įsitikinkite, kad sriegiuose nėra įlenkimų, rūdžių ar nuluptų dalių; įsitikinkite, kad priedai (cinkuotos veržlės, plokščios poveržlės, spyruoklinės poveržlės, sagtys, įdubos plokštės) yra geros būklės. Griežtai draudžiama maišyti skirtingų specifikacijų ar gamybos procesų priedus.

2. Įrankio paruošimas: veržliarakčiai, lizdai, matavimo juostos, svambalas ir rankiniai plaktukai; vairo trauklių reguliavimui paruošti laužtuvus ir įtempimo veržliarakčius; užtikrinti, kad darbui aukštyje būtų visa saugos įranga. 3. Pagrindo patikra: įsitikinkite, kad jungiamosios plokštės ir iš anksto išgręžtos skylės/skersmenys sijų, kolonų, įtvarų ir sienų juostoms atitinka brėžinius; užtikrinti, kad komponentai būtų tinkamai išdėstyti ir saugiai laikinai pritvirtinti.

4. Techninė instruktažas: aiškiai apibrėžkite sujungimo trauklių išdėstymą, nuolydį ir įtempimo reikalavimus, išskirdami tiesių, įstrižinių ir sukamųjų trauklių įrengimo specifikacijas.

II. Diegimo procesas ir pagrindiniai veikimo punktai

(A) Standartiniai dvipusiai srieginiai sujungimo traukliai (tiesūs / įstrižai)

1. Įdėjimas: paeiliui įverkite abu sujungimo strypo galus per iš anksto išgręžtas skylutes komponentuose, užtikrindami, kad strypas liktų tiesus, nesulenktų ar nesisuktų.

2. Priedų išdėstymas: Sumontuokite komponentus plokščia poveržlė → spyruoklinė poveržlė → veržlė; spyruoklinėje poveržlėje paskirstykite skilimą, kad užtikrintumėte atsipalaidavimą stabdantį poveikį.

3. Pradinis priveržimas: simetriškai priveržkite veržles abiejuose galuose, kad įtemptumėte pagrindinę dalį ir pašalintumėte komponentų laisvumą.

4. Galutinis priveržimas: priveržkite etapais, vienu metu taikydami jėgą abiejuose galuose, kad būtų užtikrintas vienodas įtempimas ir bendras tiesumas; Vienu metu visiškai nepriveržkite vienos pusės, nes tai sukelia komponentų nesutapimą ir vietinę įtempių koncentraciją.

5. Išlygiavimas: patikrinkite tiesumą ir nuolydį naudodami svirtelę arba išlygiavimo virvelę; prireikus tiksliai sureguliuokite veržlių padėtį.

(B) Sagties sujungimo strypai (reguliuojamo tipo)

1. Prijunkite abu skersinio strypo galus prie konstrukcinių mazgų ir laisvai įstatykite veržles.

2. Pasukite sagties korpusą, kad sureguliuotumėte įtempimą, kontroliuodami bendrą sandarumą, kad konstrukcijos geometrija ir vertikalumas atitiktų projektavimo specifikacijas.

3. Sureguliavę, užfiksuokite veržles, apsaugančias nuo atsipalaidavimo, abiejose sagties pusėse, kad išvengtumėte sukimosi arba atsipalaidavimo atliekant techninę priežiūrą.

4. Lygiagrečių sujungimo strypų grupėms užtikrinkite nuoseklų įtempimą ir subalansuotą apkrovos paskirstymą.

(C) Montavimas su tarpikliais

Perkiškite sujungimo strypą per plieninio tarpiklio vamzdžio vidų; sumontuokite poveržles ir veržles ant srieginių dalių, išsikišusių iš abiejų galų. Įsitikinkite, kad tarpiklio vamzdis priglunda prie komponentų (vertikaliai arba horizontaliai), nepakreipdamas ir nepalikdamas tarpų.

III. Statybos reikalavimai pagal vietą

1. Stogo atramos traukės: Horizontalūs skersiniai strypai turi likti lygūs, o įstrižinės traukės turi būti sumontuotos projektiniais kampais; visi sujungimo strypai turi būti įtempti ir įtempti, kad būtų išvengta laisvumo ir padidintas bendras trauklių stabilumas.

2. Sieniniai sujungimo strypai: montuokite nuosekliai iš viršaus į apačią, valdydami sienos komponentų vertikalumą; įsitikinkite, kad traukės netrukdo durims, langams ar apdailos plokštėms.

3. Kampinės ir galinės jungtys: įsitikinkite, kad visos jungiamosios detalės yra sukomplektuotos, įgyvendinkite dvigubas apsaugos nuo atsipalaidavimo priemones ir papildomai sustiprinkite vietas, kuriose yra didelė vėjo apkrova.

IV. Atliktų darbų apžiūra ir apsauga

1. Vizuali apžiūra: sujungimo strypai turi būti tiesūs ir nesulenkti, o cinkuota danga neturi būti labai pažeista; jungiamosios detalės turi būti sukomplektuotos, veržlės turi būti visiškai priveržtos ir spyruoklinės poveržlės visiškai suspaustos.

2. Funkcinė patikra: agregatas turi būti be laisvumo ar svyravimo; konstrukciniai matmenys ir pasvirimo kampai turi atitikti brėžinius.

3. Baigto darbo apsauga: Draudžiama užlipti, atsitrenkti arba suvirinant nudeginti traukes arba cinkuotą dangą; išvengti skiedinio ar alyvos užteršimo srieginėse vietose.

4. Nedelsdami pataisykite vietinius cinkuotos dangos įbrėžimus, padengdami daug cinko turinčiais dažais, kad atkurtumėte apsaugą nuo korozijos.

V. Statybos draudimai

1. Griežtai draudžiama atsisakyti plokščių poveržlių arba spyruoklinių poveržlių, sumontuoti nepilnus jungiamųjų detalių komplektus arba maišyti necinkuotas jungiamąsias detales.

2. Draudžiama veržti, sukti arba naudoti kaitinimą liepsna tiesinant sujungimo strypus, kad būtų išvengta materialinės žalos arba cinkuotos dangos gedimo.

3. Nenaudokite sujungimo strypų su pažeistais sriegiais, stipriai atsilupusiomis cinkuotomis dangomis arba deformacija/lenkimu.

4. Griežtai draudžiama perveržti veržles, kad būtų išvengta sriegio nuplėšimo arba komponentų deformacijos.

5. Lietingu oru statybų lauke metu įgyvendinkite apsaugines priemones, kad išvengtumėte rūdžių, atsirandančių dėl ilgalaikio vandens kaupimosi ant siūlų.

Pagrindiniai cinkuoto plieno trauklių, skirtų konstrukcijų tvirtinimui, veikimo parametrai

Standartai: GB/T 700, GB/T 13912, GB 50017

I. Pagrindinės medžiagos ir mechaninės savybės

1. Bendrosios medžiagos

· Standartinis: Q235B; Didelio našumo / ilgas tarpsnis: Q355B

2. Mechaniniai indikatoriai

3. Strypų specifikacijos: Įprasti skersmenys: φ8, φ10, φ12, φ14, φ16 mm; Ilgis: pritaikytas pagal brėžinius (standartinis 1–6 m); Leistinas ilgio nuokrypis: ±5 mm

II. Gijos parametrai

1. Sriegio specifikacijos: priderintas prie apvalaus plieno skersmens (M8, M10, M12, M14, M16)

2. Sriegio tipas: dvipusis išorinis sriegis; sriegio ilgis kiekviename gale yra 2–3 kartus didesnis už vardinį skersmenį

3. Sriegio tikslumas: 6g; lygaus prigludimo, nesukibimo

III. Cinkuotos dangos savybės (pageidautina karšto cinkavimo)

1. Dangos storis

· Standartinis naudojimas lauke: ≥70 μm

· Pakrantės / labai korozinė aplinka: ≥85 μm

2. Sukibimas: Metalurginis ryšys; po smūgio neatsilupa ar pleiskanoja

3. Atsparumas korozijai: druskos purškimo bandymas ≥500 h; eksploatavimo laikas >20 metų normaliomis lauko sąlygomis

IV. Priedo parametrai

1. Riešutas: 4.8 klasė / 8 klasė; karštai cinkuotas (ta pati medžiaga); tikslus prigludimas su sriegiais

2. Plokščia poveržlė: Q235 medžiaga, karštai cinkuota; paskirsto kontaktinį slėgį; apsaugo komponentų dažus/dangą

3. Spyruoklinė poveržlė: didelis elastingumas; pirmiausia naudojamas didelės vibracijos arba stipraus vėjo vietose, kad būtų išvengta atsipalaidavimo

4. Sagtis (reguliuojama): Medžiaga: kaltas 45# plienas, pilnai karštai cinkuotas; standartinis reguliavimo diapazonas: ±50–150 mm mm

V. Naudojimo ir įrengimo parametrai

1. Pakrovimo režimas: Skirtas tik tempimo apkrovoms; gniuždymo, lenkimo ar šoninių apkrovų poveikis griežtai draudžiamas.

2. Montavimo reikalavimai: Sujungimo strypas turi likti tiesus, nesisukti ar nesulenkti; Abiejuose galuose esančios veržlės turi būti priveržtos simetriškai.

3. Tinkamumas aplinkai: Darbinės temperatūros diapazonas nuo -20°C iki 80°C; vengti ilgalaikio kontakto su stipriomis rūgštimis arba stipriais šarmais.

VI. Papildomos charakteristikos

1. Paviršiaus apdaila: matinė sidabro pilka spalva su vienoda spalva; atsparus dilimui ir smūgiams.

2. Pakartotinis naudojimas: cinkuoto sriegio danga suteikia būdingą sutepimą, neleidžiant agregatui užstrigti ar nuimti sriegius išmontuojant techninei priežiūrai.
