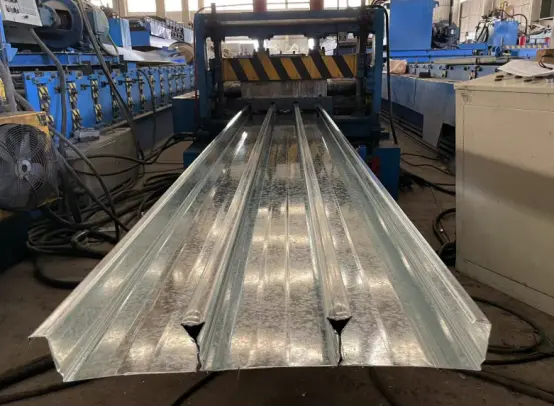

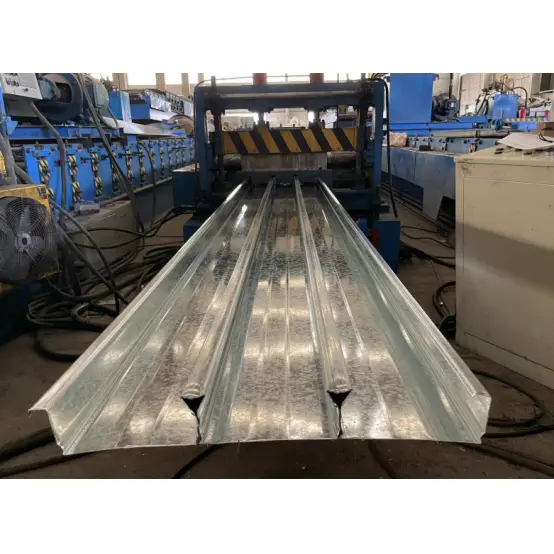

Pastatų uždarų plieninių grindų plokštės

Kaip trečios kartos profiliuoto plieno pakloto gaminys, uždarų plieninių grindų plokščių pastatams naudojama visiškai uždara ertmės konstrukcija su integruotais šlyties briaunomis. Jie gali visiškai pakeisti perdangos plokštės apatinius tempimo armatūros strypus, tuo pačiu pasiūlydami tris pagrindinius privalumus: nereikalauja didelių klojinių, leidžia nepažeisti pakabos iš apatinės pusės ir užtikrina aukštą atsparumą ugniai. HAISHENG pateikia išsamų paketą, įskaitant plokštes, galinius dangtelius, pakabos įrangą ir blokavimo įrankius, efektyviai sprendžiantį įprastas konstrukcijos problemas, tokias kaip komponentų neatitikimas dėl dalinio pirkimo, neefektyvus smeigių suvirinimas vietoje, cinkuotos dangos pažeidimai montuojant lubas ir ilgalaikis plokščių rūdijimas arba įtrūkimai.

Produkto apibrėžimas

1. Pastatų uždarų plieninių grindų plokštės (kodas: YXB):

Trečiosios kartos nuolatinis profiliuotas plieninis pakloto pagrindas, pagamintas iš didelio stiprumo karštai cinkuoto plieno juostų šalto valcavimo būdu. Jame yra visiškai uždarų blokuojančių briaunų ir iš anksto suformuotų kirpimui atsparių briaunų. Statybos metu jis tarnauja kaip nuolatinis liejamo betono klojinys; eksploatacijos metu plienas yra visiškai įterpiamas į betoną, kad veiktų kaip pagrindinė plokštės apatinės pusės tempimo sutvirtinimas, sukuriant sudėtinę plieno ir betono laikančiąją konstrukciją. Šis dizainas skiriasi nuo atvirų arba pusiau atvirų (sutraukiamų atidarymo) briaunų konstrukcijų.

2. Modelio pavadinimo konvencija:

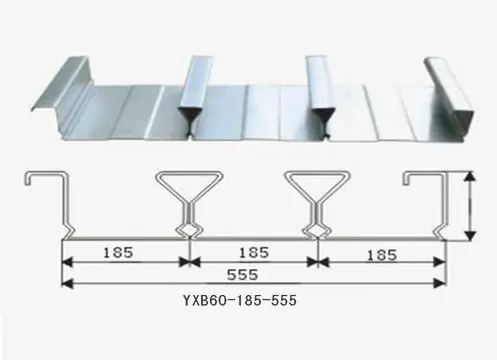

YXB – briaunos aukštis – briaunos žingsnis – efektyvusis plotis (mm)

Pagrindiniai standartiniai modeliai:

YXB65-170-510, YXB65-185-555, YXB66-240-720 (trys dominuojantys profiliai rinkoje)

3. Pagrindinės medžiagos specifikacijos

1) Pagrindinis lakštas: S350GD/S420GD+Z didelio stiprumo karštai cinkuotas plienas; takumo riba ≥350 MPa; standartiniai storiai: 0,75/0,8/1,0/1,2 mm (uždarų briaunų profiliai retai viršija 1,2 mm).

2) Cinkuota danga: Z120 g/m² vidaus teritorijoms; Z275 g/m² drėgniems pakrančių regionams; Pagrindinės medžiagos standartas: GB/T 2518.

3) Struktūrinės savybės: visiškai plokščias ir uždaras dugnas; sandarios šonkaulių ertmės; susipynę kirpimui atsparūs grioveliai paviršiuje; betonas visiškai apgaubia šonkaulių korpusą; atsparumas sukibimui ir šlyčiai yra daug pranašesnis už atvirų briaunų profilius.

4. Taikymo scenarijai

Daugiaaukščiai biurų pastatai, komerciniai kompleksai, ligoninės, duomenų centrai, didelės apkrovos įrangos platformos ir lubų projektai su tankiais komunaliniais vamzdynais.

5. Pagrindinės medžiagos parinkimas ir klasifikavimas

Pastabos dėl plokštės storio pasirinkimo: uždaro profilio paklotai pasižymi dideliu konstrukcijos tvirtumu; storis viršija 1,2 mm retai naudojamas vietoje. 0,75/0,8 mm plokštės naudojamos mažoms apkrovoms arba tankioms lubų pakaboms; 1,0/1,2 mm plokštės yra daugiaaukščių projektų standartas; ypač storas plokštes galima įsigyti tik pagal individualų užsakymą (10 darbo dienų pristatymo laikas).

6. Cinkuotos dangos sprendimai, atitinkantys aplinkos sąlygas

- Sausa patalpų aplinka: Z120g/m² dvipusis karštasis cinkavimas; projektinis tarnavimo laikas 28 metai.

- Pakrantės (druskos purškimo) arba drėgnos požeminės erdvės: Z275g/m² dvipusis karštasis cinkavimas; atsparus chlorido jonų korozijai.

- Aplinka, kurioje yra pėdsakų cheminių korozinių medžiagų: AZ150 Al-Zn lydiniu padengta pagrindinė medžiaga; didesnis atsparumas rūgštims ir šarmams, palyginti su standartiniu karštuoju cinkavimu.

7. Pagrindinių profilių geometrinių matmenų tolerancijos lentelė

Išsami integruota palaikymo sistema

3.1 Standartiniai gamyklos tiekiami priedai

1. Specializuoti uždaro profilio paklotų galiniai dangteliai: Apima sijos galų dangtelius ir šoninių kraštų dangtelius; fiksuotas aukštis 65 mm; cinko dangos specifikacijos tiksliai atitinka pakloto plokštes. Montavimas sijų/plokščių galuose yra neprivalomas, kai tarpatramiai ≤2,8 m, siekiant sumažinti darbo sąnaudas (ši išimtis netaikoma atviro profilio paklotai).

2. Individualūs krašto apdailos komponentai: L tipo ir Z tipo cinkuotos briaunos apdaila (0,6–0,75 mm storio); tinka aukščio keitimui, plokščių iškyšoms ir apvadams aplink įrangos angas.

3. Jungčių sandarinimo medžiagos: uždarų porų putplasčio sandarinimo juostelės; įkišama į šonines blokuojančias jungtis, kad būtų išvengta betono srutos nutekėjimo.

3.2 Struktūrinių jungčių priedai vietoje

1. Shear connectors: ML15 cylindrical headed studs with ceramic ferrules; Φ16 0,75–0,8 mm plokštėms; Φ19 1,0–1,2 mm plokštėms. Atstumas tarp dyglių uždaro profilio paklotuose gali būti padidintas 15 %; plieno suvartojimas yra mažesnis nei atviro profilio denių.

2. Plokščių blokavimas/tvirtinimas: ST6.3 flanšiniai savaime gręžiami varžtai + profesionalios uždaro denio susiuvimo replės; Vietoj taškinio suvirinimo naudojamas mechaninis sujungimas, kad būtų apsaugota cinkuota plokštės paviršiaus danga.

3. Neardomieji pakabos priedai: Dovetail sagčių pakabos; nereikia gręžti ar suvirinti – jie užsifiksuoja tiesiai į uždarus griovelius plokštės apačioje. Vieno taško keliamoji galia ≥ 1,2 kN; suderinamas su ugniai atspariais ortakiais, žemos įtampos kabelių loveliais ir pakabinamų lubų rėmais.

3.3 Sustiprinimas ir konkretus koordinavimas

Skirtingai nuo atviro profilio denių, kuriems reikalingas dvisluoksnis sutvirtinimas, uždaro profilio paklotai pašalina ištisinio apatinio sluoksnio tempimo armatūros poreikį. Reikalinga tik viršutinio sluoksnio HRB400 plyšį kontroliuojanti armatūra (neigiamiems lenkimo momentams) ir radialinė armatūra aplink angas. Bendras plieno suvartojimas sumažėja 25–40%, o visos armatūros konstrukcijos atitinka CECS273 patikros reikalavimus.

3.4 Laikina atrama ir naujausia apsauga nuo korozijos

1. Laikinas tvirtinimas: Φ48 plieninių vamzdžių statramsčiai; Atstumas tarp atramų padidėja 0,6–0,8 m, lyginant su tokio paties storio atviro profilio paklotais, todėl didelėms grindų plokštėms nebereikia viso ploto pastolių.

2. Pažangiausia apsauga: plazminio pjovimo eksploatacinės medžiagos + daug cinko turintys remontiniai dažai; visi nupjauti kraštai turi būti padengti dažais, kuriuose gausu cinko, kad būtų išvengta priešlaikinio pjaunamų paviršių rūdžių.

Skiriamieji nuo atviro profilio ir sumažėjusio atsidarymo (dūrio uodegos) grindų paklotų

4.1 Pagrindiniai pastatų uždarų plieninių grindų plokščių pranašumai

1. Sutaupoma sąnaudų dėl ilgų tarpatramių ir be klojinių: dėžutės pavidalo uždara ertmė pasižymi puikiu lenkimo tvirtumu. 1,0 mm YXB65 plokštė leidžia iki 3,4 m atstumą be atramos (palyginti su 2,5 m riba atviro profilio deniams), todėl pastolių nuomos ir montavimo darbo sąnaudos sumažėja 62 % 10 000 m² grindų.

2. Sutaupoma viso pakabinamų lubų proceso: apatinė dalis yra visiškai lygi, be išsikišusių briaunų, todėl nereikia išlyginti cemento skiediniu. Neardančios prisegamos pakabos apsaugo nuo cinkuotos dangos pažeidimo ir vėlesnio rūdijimo, sutrumpina lubų montavimo grafiką 20%.

3. Iš prigimties atsparus ugniai (nereikia dengti): briaunos yra visiškai aptrauktos betonu; standartinis 110 mm storio plokštės atsparumas ugniai yra 1,5–2 valandos. Daugiaaukščiams projektams nereikia ugniai atsparių dangų, todėl nereikia atlikti specialių priešgaisrinės saugos patikrų.

4. Vibracijos ir deformacijos stabilumas: uždari skersiniai pjūviai pasižymi geru atsparumu sukimui ir vėjo siurbimui, palyginti su atvirais trapecijos profiliais; long-term vibration from mechanical rooms or roof slabs will not cause surface depressions or steel delamination.

5. Low on-site leakage and material loss: Dual leak-prevention via mechanical interlocking and sealing strips results in an on-site concrete loss rate of <1%, far lower than the 8%–12% loss rate associated with open-profile decking.

4.2 Trūkumai ir taisomieji sprendimai vietoje

1. Higher unit cost for primary materials: For the same thickness and rib height, the developed width of the raw material is greater, resulting in a higher cost per square meter compared to open-profile decking. Remedy: Savings on reinforcement steel, scaffolding, and the elimination of fire-resistant coatings result in an 8%–12% reduction in total civil construction costs.

2. Sunku išpjauti dideles angas: uždara vidinė ertmė neleidžia tiesioginiam didelių angų pjovimui dujomis. Ištaisymas: gamykloje iš anksto pagamintos įrangos angos, tik nedidelės vamzdynų / vamzdynų angos, padarytos vietoje.

3. Low stud welding efficiency: Limited working space within the cavity increases the time required to weld each stud by 12%. Remedial Measures: HAISHENG provides preliminary layout drawings and optimizes stud placement to enhance construction efficiency.

4.3 Galutinė trijų denių tipų atrankos palyginimo lentelė

- Atviras denis: brangūs projektai, didelis komunalinių tinklų įsiskverbimas, vidaus antresolės, kurių tarpai ≤2,5 m.

- Uždaras denis: Daugiaaukščiai viešieji pastatai, duomenų centrai; nereikia klojinių; aukšti atsparumo ugniai reikalavimai; didelio ploto pakabinamų lubų projektai.

- Įtraukta denis: subalansuota kaina ir našumas; maži ir vidutiniai prekybos centrai; vidutinio ilgio komercinės grindų plokštės.

Visa gamykla apimantis kokybės kontrolės procesas

5.1 Dvigubas žaliavų patikrinimas įvežant

- Dokumentų tikrinimas: Pastatų uždarų plieninių grindų plokščių originalių medžiagų, gautų iš plieno gamyklos, ir trečiųjų šalių cinko sukibimo bandymų ataskaitų tikrinimas; perdirbtų arba pakartotinai cinkuotų plieninių ritinių atmetimas.

- Fiziniai taškiniai patikrinimai: atsitiktinis 1 iš 4 ritės mėginių ėmimas, siekiant patikrinti storio toleranciją, juostelės kreivumą (kreivumą) ir dangos defektus (plikos dėmės); visos ritės grąžinamos, jei jos neatitinka reikalavimų.

- Tiekimo išlygiavimas: fotoelektrinis automatinio išlygiavimo atsuktuvas kontroliuoja juostelės nuokrypį iki ≤1 mm, užkertant kelią iškrypimui formuojant ir blokuojant.

5.2 Paviršiaus išankstinis apdorojimas ir patentuotas pirminio perforavimo procesas

- Uždarojo denio specifinis šlyties rakto perforavimas (atviro denio gamyboje nerastas): nuolatinis kirpimo raktų perforavimas juostos srityje su ±0,3 mm tolerancijos kontrole, padidinant plieno ir betono sukibimo plotą daugiau nei 35 %; Aukšto slėgio dulkių pašalinimas po perforavimo pašalina cinko šlaką iš skylių, kad ateityje išvengtų betono tuštumų / atsisluoksniavimo.

5.3 Trijų pakopų progresyvus šalto valcavimo blokavimo formavimas

1. Išankstinis lenkimas (1–6 ritinėliai): pagrindo plokštės išlyginimas, briaunų sienelių kampų formavimas ir lenkimo įtempių pašalinimas.

2. Briaunų formavimas (7-10 ritinėlių): pakelkite briaunų aukštį pagal projektines specifikacijas ir rezervuaro blokavimo raukšlei.

3. Uždaras fiksavimas (11-16 ritinėlių): Dviejų krypčių ritininis presavimas vidinei blokavimo siūlei; siūlės tarpas ≤0,2 mm, kad ateityje išvengtų vandens nutekėjimo ar įtrūkimų.

- Realaus laiko internetinis CCD vizualinis patikrinimas: automatinis matmenų patikrinimas kas 30 sekundžių; reikalavimų neatitinkančios plokštės automatiškai atmetamos ir neleidžiama pereiti į kitus etapus.

5.4 Pjovimas, apdaila ir galutinis gamyklos patikrinimas

- Skraidančio pjūklo pjovimas: servo valdomas ilgio pjovimas; ilgio tolerancija ≤±2mm plokštėms iki 12m; nenuskilęs cinko sluoksnis nupjautuose kraštuose; jokio kraštų garbanojimo.

- Pažangiausia apsauga nuo korozijos: rankinis šlifavimo pašalinimas, po to nupjautų paviršių padengimas dažais, kuriuose yra daug cinko – tai privalomas gamyklinis uždarų briaunų paklotų procesas.

- Galutinė šešių dalių patikra: geometriniai matmenys, siūlės išvaizda, dangos sukibimas, lenkimo charakteristikos, atsparumas slydimui ir saugojimo apsauga; lenkimo bandymo mėginiai atrenkami atsitiktine tvarka ir siunčiami tirti kas 5000 m².

Mechaniniai parametrai

6.1 YXB65-170-510 skyriaus mechaniniai parametrai

6.2 Nepalaikomas laisvas intervalas ir apkrova

YXB65 serija: 0,8 mm = 2,6–3,0 m, 1,0 mm = 3,0–3,4 m, 1,2 mm = 3,4–3,8 m

YXB50 serija: 0,8mm≤2,8m, 1,0mm≤3,2m

Leidžiama vienoda apkrova (L = 3,0 m): 9 ~ 11 kN/㎡ (šlapias betonas + statybinė gyvoji apkrova)

6.3 Šerdies patvarumas ir ugnies parametrai

Sąsajos atsparumas slydimui: ≥18kN/m, ilgai naudojant nesisluoksniuoja

Atsparumas ugniai: 1,5-2,0h be ugniai atsparios dangos

Tarnavimo laikas: 30 metų Z275 dangai pakrantės nekorozinėje aplinkoje

DUK

1 klausimas: Ar uždaros plieninės pastatų grindų plokštės gali visiškai pakeisti dugno armatūros strypus?

A: Jei jos atitinka JG/T363 standartą, S350GD pagrindinės medžiagos uždarų briaunų plokštės (65 mm briaunų aukštis) gali būti skaičiuojamos kaip 100 % plokštės pirminės tempiamosios armatūros, todėl galima visiškai pašalinti ištisinius dugno armatūros strypus, nerizikuojant dėl ​​brėžinio patvirtinimo problemų. Only basement roof slabs and uplift-resistant roof slabs require a small amount of supplementary structural bottom reinforcement; standartinės vidaus grindų plokštės to nedaro.

2 klausimas: ar vamzdynų pakabinimas iš apatinės uždarų briaunų plokščių pusės sugadins plokštės konstrukciją būsimos priežiūros metu?

A: Ne. Specialūs uodegos spaustukai užsifiksuoja į uždarus griovelius plokštės apačioje, neišgręžiant skylių ir nepažeidžiant cinkuotos dangos ir plieno laikančiojo skerspjūvio; vamzdynai gali būti pakeisti arba pašalinti pagal pageidavimą. Atitiktis išlaikoma vieno taško pakabos apkrovoms iki 1,2 kN; apkrovoms, viršijančioms šią ribą, reikia papildomų pakabinimo taškų, o ne plokštės sutvirtinimo.

3 klausimas: kaip galima užtikrinti ilgalaikę apsaugą nuo korozijos nupjautoms uždarų briaunų plokščių briaunoms pakrantės, didelės drėgmės aplinkoje?

A: Gamykloje padengiamas pradinis dažų, kuriuose gausu cinko, sluoksnis; po pjovimo vietoje reikia padengti antrą šalto purškimo cinko dangos sluoksnį (įprasti antikoroziniai dažai draudžiami). Be to, plokščių galai, persidengiantys su plieninėmis sijomis, turi būti sandarinami nuo korozijos, kad drėgmė nepatektų į briaunų ertmes; šis sandarinimas gali būti tikrinamas kartu su pagrindinės plieninės konstrukcijos apsauga nuo korozijos.

4 klausimas: kaip galima ištaisyti šalto suvirinimo siūles, atsižvelgiant į ribotą smeigių suvirinimo erdvę?

A: Uždaryti briaunų viršūnės riboja suvirinimo pistoleto kampą, todėl nepilnas sulydymo greitis yra maždaug 3–5%. Korekcinės priemonės: Pakeiskite trumpus keraminius antgalius ir sureguliuokite suvirinimo srovės parametrus; smeigės su šalto suvirinimo siūlėmis (nevisiškai sulydyti) turi būti pašalintos ir suvirintos iš naujo – suvirinimas sutvirtinimui yra draudžiamas.

5 klausimas. Kuriuo momentu visos uždaro ir atviro profilio paklotų sąnaudos susilygina?

A: Uždaro profilio paklotai siūlo mažesnes bendras išlaidas projektams, atitinkantiems šiuos kriterijus: vienas tarpatramis > 3 m, pakabinamų lubų plotas > 70 % bendro ploto ir atsparumo ugniai reikalavimai ≥ 1,5 val. Nors pirminės medžiagos vieneto kaina yra didesnė, sutaupius pastolius, ugniai atsparią dangą, lubų išlyginimą ir armatūrinį plieną, bendras sąnaudos sumažėja 8–12 %; Ir atvirkščiai, atviro profilio paklotai pasižymi didesniu ekonomiškumu mažo tarpatramio antresolėse.
