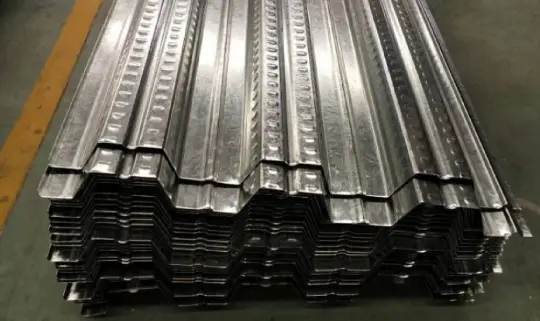

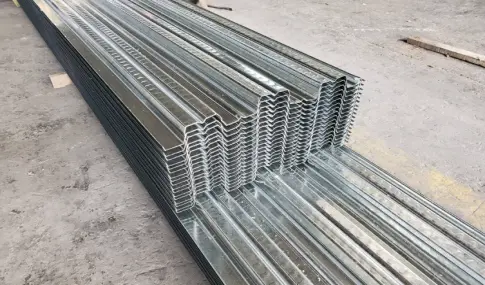

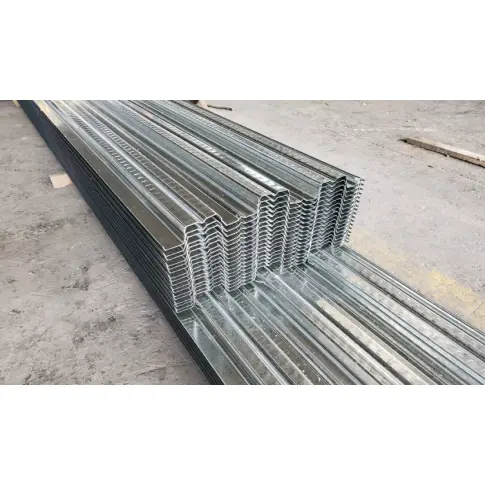

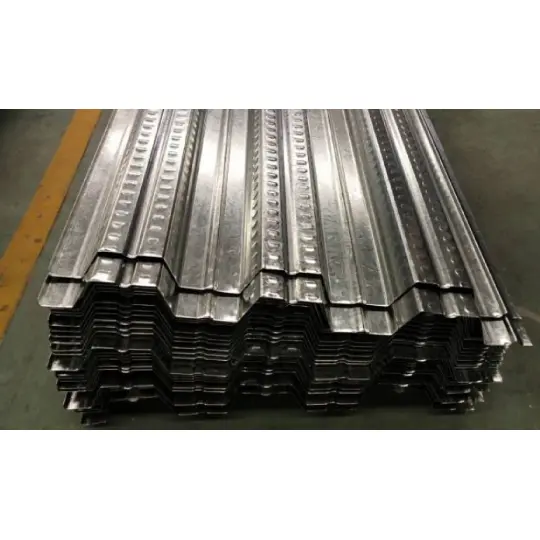

Atviros plieninės grindų plokštės

HAISHENG gamina šias atviras plienines grindų plokštes naudodamas 12 visiškai automatizuotų šalto valcavimo formavimo linijų. Pagamintos iš karštai cinkuotos plieno juostos, plokštės atlieka dvigubą nuolatinio klojinio ir perdangos plokščių sutvirtinimo funkciją. Mes teikiame integruotą šešių kategorijų statybinių priedų tiekimą, efektyviai išspręsdami keturias dažniausiai pasitaikančias problemas: suskaidytą pirkimą, specifikacijų neatitikimus, betono nuotėkį vietoje ir smeigių suvirinimo defektus. Laukiame jūsų užklausų ir užsakymų.

Produkto atitiktis ir atsekamumas

1. Nacionaliniai plokščių gamybos standartai:

GB/T12755 (Profiliuoto plieno lakštų gamybos leistinos nuokrypos); GB/T13912 (metalinio cinko dangų bandymas)

2. Nacionaliniai statybos vietoje priėmimo standartai:

GB50018 (Plieninių konstrukcijų projektavimo kodeksas); GB50205 (Plieninių konstrukcijų statybos kokybės pripažinimo kodeksas)

3. Nacionaliniai cinkuotos pagrindinės medžiagos standartai:

GB/T2518 (Nuolat karšto panardinimo cinku ir cinko lydiniu padengtas plieno lakštas ir juosta)

Atrankos kriterijai

1 pagrindinės medžiagos klasės pasirinkimas (pagal reikalavimus)

Plokštės storio pasirinkimas: Standartinis civilinis naudojimas (0,8–1,0 mm); Bendras didelio našumo (1,2 mm); Itin patvarus (1,5 mm). Didesni nei 1,5 mm storiai nėra sandėliuojami ir reikalaujama pagal užsakymą (12 darbo dienų pristatymo laikas).

2 Cinkuotos dangos konfigūracija (suskirta apsaugai nuo korozijos)

1. Sausos vidaus zonos: dvipusis cinkavimas (80–120 g/m²); 20 metų dizaino tarnavimo laikas.

2. Pakrantės/druskos purškimo zonos: Privalomas dvipusis karštasis cinkavimas (275 g/m²); apsaugo nuo baltųjų rūdžių ant plokštės paviršiaus 3 metus.

3. Rūgščių / šarmų cheminės sritys: Didelio našumo cinkavimas (450–600 g/m²); reikalinga antrinė apsauga su ugniai atspariu ir antikoroziniu viršutiniu sluoksniu.

3 Betono dangos storio reikalavimai

Vienodas 100 mm liejimas griežtai draudžiamas; storis turi būti nustatomas pagal plokštės profilį: YX51 serijos dangtis ≥101 mm; YX76/75 serija ≥126 mm. Nepakankamas storis tiesiogiai sukelia plokštės įtrūkimus ir pernelyg didelį deformaciją.

4 taikymo scenarijai keturiems pagrindinių skydelių profiliams

Integruotas pristatymas vienu langeliu

Skirtingai nuo tiekėjų, siūlančių tik atviras plienines grindų plokštes, HAISHENG siūlo visą paketą – plokštes ir visus priedus – iš vienos gamyklos. Tai užtikrina nulinės klaidos matmenų suderinimą ir pašalina tokias problemas kaip betono nuotėkis, atsirandantis dėl rinkoje parduodamų priedų ir plokščių profilių nesuderinamumo.

1 Pagrindinės pakloto specifikacijos

- Standartiniai atsargų ilgiai: 6/9/12m; nestandartinio ilgio, viršijančio 15 m, transportavimą reikia segmentuoti.

- Privalomi juosmens reikalavimai: denio galai turi tęstis ≥50 mm iki plieninės sijos viršutinio flanšo; neteisėtas rato ilgio sutrumpinimas vietoje yra draudžiamas ir privalomai tikrinamas.

- Profilio klasifikacija: Vidutinio briaunos (51 mm) civiliniam naudojimui; aukštas briaunas (75/76 mm), skirtas sunkiam pramoniniam naudojimui; nemaišykite tipų.

2 kirpimo smeigių tvirtinimo sistema

- Smeigių medžiaga: ML15 specializuotas konstrukcinis plienas (apsaugo nuo nuovargio įtrūkimų, būdingų įprastoms anglinio plieno smeigėms).

- Specifikacijų atitikimas: YX51 poros su φ16×80 smeigėmis; YX76 poros su φ19×90 smeigėmis; Kryžminis modelių maišymas yra griežtai draudžiamas.

- Statybiniai aksesuarai: Į pilną nuomos paketą įeina keraminiai antgaliai ir inverterio smeigių suvirinimo aparatai; privalomas atstumas tarp smeigių ≤600 mm.

3 kraštų sandarinimas ir skiedinio nuotėkio prevencija

- Galiniai uždarymai: specialūs modeliai 51/76 profiliams; pagamintas iš cinkuoto plieno, atitinkančio paklotą; Draudžiama gaminti vietoje naudojant lakštinį metalą (dėl rūdžių / atsiskyrimo pavojaus).

- L formos kraštų apmušalas: Konsolinių plokščių, lifto angų ir ventiliacijos šachtų sandarinimui.

- Tarpų sandarinimas: Butilo sandariklis; tinka 0–5 mm tarpams tarp plokščių; atsparus betono šarmingumui.

4 Paklotų tvirtinimo ir sutvirtinimo priedai

- Pirminė fiksacija: Visiškai prasiskverbiantis taškinis suvirinimas galuose; smeigių suvirinimas per denį; susipynusios šoninės siūlės kartu su pertraukiamu taškiniu suvirinimu 500 mm intervalais.

- Vietinis sutvirtinimas: φ4.8 cinkuoti savaime gręžiami varžtai; naudojamas tik angoms, kampams ar įlinkio taškams sustiprinti; ne pirminiam konstrukciniam tvirtinimui.

5 Standartinė liejamo betono sutvirtinimo schema

- Viršutinio sluoksnio pagrindinis sutvirtinimas nuo įtrūkimų: Φ10–Φ12 @ 200–250 mm; ištisinis išdėstymas išilgai tarpatramio, kad būtų išvengta paviršiaus susitraukimo įtrūkimų.

- Skersinio paskirstymo sutvirtinimas: Φ8 @ 250mm; išdėstyti statmenai pagrindinei armatūrai, kad būtų išsklaidytos koncentruotos apkrovos. Specialus sutvirtinimas: prie angų pridėtas radialinis sutvirtinimas; φ6 plieninis tinklelis, klojamas ant didelės apkrovos grindų, kad ateityje būtų sumažintas plokščių nusėdimas.

6. Atvirų briaunų paklotai skirto laikinojo atramos specifikacijos

- Atraminio paleidimo slenkstis: atrama yra privaloma esant laisvam tarpatramiui > 2,5 m; jokių išimčių neleidžiama.

- Atramų tipai: portalinio rėmo plieninis atramas (greitam montavimui); viso skyriaus plieninių vamzdžių pastoliai (ypač dideliems tarpatramiams).

- Pašalinimo kriterijai: Pašalinti leidžiama tik po to, kai lauke sukietinti betono bandiniai pasiekia 75 % projektinio stiprumo ir išmatuota deformacija yra ≤L/250.

Kelių kategorijų lyginamoji analizė

I. Pagrindiniai diferencijuoti pranašumai

1. Mažesnės žaliavų įsigijimo išlaidos: esant tokiam pačiam plokštės storiui ir briaunų aukščiui, atviroms plieninėms grindų plokštėms reikia 12–18 % mažiau medžiagos (išlankstyto pločio) ir užtikrina didesnį padengimą vienai tonai, todėl pagrindinis medžiagų biudžetas didelio ploto grindims sumažėja 7–11%.

2. Nulinės sąnaudos angos vietoje: dėl atvirų briaunų kanalų nebereikia naudoti specializuotų skylių pjovimo įrankių; komunalines ir įrangos angas galima išpjauti per dujinį pjovimą. Jie puikiai prisitaiko prie netaisyklingų ar lenktų grindų planų, o atkarpų panaudojimo lygis siekia iki 92%.

3. Didelis smeigių suvirinimo pralaidumo koeficientas: Neužsikimšę briaunos leidžia vertikaliai nustatyti suvirinimo pistoletą ir pasiekti 99 % pralaidumo koeficientą (palyginti su >15 % perdirbimo dažniu šalto sluoksnio / nepilno suliejimo uždaroje briaunoje).

4. Stiprus betono blokavimo stabilumas: trapecijos formos atviros briaunos sukuria įtrūkimo ir veržimosi efektą, padidina betono sukibimo stiprumą 23 % ir užkerta kelią plieno ir betono atsisluoksniavimui seisminių įvykių metu.

5. Sumažinta pagrindinės konstrukcijos apkrova: 8 % mažesnis dengiamasis svoris leidžia naudoti mažesnius plieninės sijos ir kolonos skerspjūvius, todėl bendras konstrukcinio plieno suvartojimas sumažėja 3–5 %.

6. Patogi priežiūra po montavimo: Atviros apatinės briaunos leidžia tiesiogiai sumontuoti pakabos strypus ir lubų pakabos taškus, nepažeidžiant skydo cinkuotos dangos.

7. Trumpas pristatymo laikas: paprasta ritininio formavimo štampų struktūra leidžia gaminti 8–15 m/min greičiu; Didelės atsargos užtikrina pilno krovinio pristatymą per 3 dienas.

II. Trys objektyvūs trūkumai ir mažinimo strategijos

1. Ribotas tarpatramis be atramos: maksimalus atstumas be atramos yra tik 2,4 m. Sušvelninimas: iš anksto suplanuokite laikinas atramas; HAISHENG teikia nemokamus paramos išdėstymo brėžinius.

2. Silpnas atsparumas ugniai: pliko skydo įvertinimas yra 0,25h; sudėtinės plokštės įvertinimas yra 1,0–1,5 val. Sušvelninimas: plokštės paviršių užtepkite 10 mm storio itin plona ugniai atsparia danga, kad atitiktų II klasės priešgaisrinės saugos reikalavimus.

3. Prasta apatinės pusės estetika: briaunotas profilis reikalauja pakabinamų lubų paslėpti. Sušvelninimas: tiekkite pasirinktinius lubų klojimo kanalus, skirtus briaunų profiliui, kad sutrumpintumėte lubų montavimo grafiką.

Gamyklos kokybės kontrolės procesas nuo galo iki galo

1. Žaliavos paėmimo dvigubas patikrinimas

- Dokumentų patikrinimas: patikrinkite originalius malūno medžiagų sertifikatus ir trečiųjų šalių cinko dangos bandymų ataskaitas; atmesti neatsekamus palaidus ritinius.

- Mėginių ėmimas vietoje: atsitiktinai paimkite 1 iš 5 atvirų plieninių grindų plokščių ritiniams, kad patikrintumėte takumo ribą ir cinko dangos svorį; atmesti ritinius su banguotais kraštais arba kreivumu (kreivumu).

- Išankstinis pjaustymas: Nupjaukite žaliavos plotį pagal konkretų plokštės profilį, kad išvengtumėte profilio nesutapimų formavimo metu.

2. Tikslumo kontrolė formuojant gamybos liniją

- Išlyginimo procesas: 13–19 ritininis daugiakryptis niveliavimas, siekiant pašalinti vidinį ritės įtempimą; paviršiaus lygumas išlaikomas ≤2 mm/m.

- Valcavimo formavimas: 18–26 progresinių volų rinkiniai šaltajam formavimui aplinkos temperatūroje; nulinis aukštos temperatūros apdorojimas apsaugo cinko dangą, užkertant kelią dangos išsisluoksniavimui.

- Griežtas nacionalinių leistinų nuokrypių laikymasis: briaunos aukštis ±1,0 mm, briaunų žingsnis ±1,5 mm, plokštės plotis ±2 mm; gaminiai, viršijantys leistinus nuokrypius, išimami į metalo laužą arba perdirbami.

3. Pjovimo ir tolesnio apdorojimo detalės

- PLC valdomas skraidantis šlyties pjovimas: ilgio paklaida ≤2mm plokštėms iki 10m; pjūviuose nėra suvyniotų kraštų ar įbrėžimų.

- Rankinis šlifavimas: išlyginkite bet kokią apverstą cinko dangą nupjautuose kraštuose, kad išvengtumėte ankstyvo rūdijimo; tuo pačiu metu iš tos pačios partijos supjaustykite atitinkamus galinius dangtelius ir kraštų apdailą, kad užtikrintumėte nuoseklias cinko dangos specifikacijas.

4. 6 Privalomi gamyklos patikrinimai

Pilnas geometrinių matmenų patikrinimas; vizualinis plokščių paviršiaus išvaizdos patikrinimas; dvipusės cinko dangos svorio mėginių ėmimas; dangos sukibimo bandymas lenkiant 180° kampu; atskiros plokštės deformacijos patikrinimas; modelio ir partijos numerio žymėjimo patikrinimas.

5 Sandėliavimas, pakavimas ir apsauga

Sluoksniuotas krovimas pagal specifikaciją; cinkuotos kampų apsaugos galuose, kad būtų išvengta gabenimo pažeidimų; 6 metrų plokštės, surištos 3 plieninėmis juostomis viename ryšulyje; laikomi kontroliuojamos temperatūros, sausame vidaus sandėlyje, kad būtų išvengta drėgmės poveikio ir „baltų rūdžių“, susijusių su sandėliavimu lauke.

Išmatuoti mechaniniai ir ilgaamžiškumo parametrai

1 Pagrindinių profilių savaiminio svorio ir pjūvio standumo parametrai

2 Didžiausias nepalaikomas intervalas

Bandymo sąlygos: 120 mm liejamas betonas; statybinė gyvoji apkrova 2,0 kN/m²; įlinkis ≤ L/180

- YX51: 0,8 mm = 2,1–2,3 m; 1,0 mm = 2,4–2,7 m; 1,2 mm = 2,8–3,0 m

- YX76: 1,0 mm = 2,8–3,2 m; 1,2 mm = 3,3–3,6 m (viršutinė atviro profilio pakloto tarpatramio riba)

3 Atsparumas apkrovai, atsparumas ugniai ir ilgaamžiškumas

- Eksploatacinės pakopos keliamoji galia: Standartinės grindys 3,5–5,0 kN/m²; didelio apkrova iki 8 kN/m² su storesniu pagrindu plienu + betonu

- Įlinkio standartai: Konstrukcija ≤ L/180; Aptarnavimas ≤ L/250

- Patvarumas: 25–30 metų (Z275 galvanizavimas įprastoje vidaus aplinkoje)

- Atsparumo ugniai įvertinimas: Kompozicinis plienas-betonas 1,0–1,5h; plikas denis 0.25h

Greitas pirkimų atrankos vadovas

1. Standartiniai biurų pastatai/vidaus antresolės: YX51-305-915 profilis + 0,8/1,0 mm bazinis plienas + φ16 šlyties smeigės + YX51 tipo galiniai užraktai + viršutinis armatūros tinklelis; nereikia viso tarpatramio atramos.

2. Didelės apkrovos sandėliavimas/sunkiosios pramonės dirbtuvės: YX76-344-688 profilis + 1,2/1,5 mm pagrindo lakštas + φ19 šlyties smeigės + 76 tipo galiniai uždarymai + dvisluoksnis, dvipusis armatūra + viso tarpatramio laikinas įtvaras.

DUK

1. Kl.: Ar atviros plieninės grindų plokštės grindims gali pakeisti perdangos plokštės apatinę tempimo armatūrą?

A: Jie gali pakeisti apatinę tempimo armatūrą, jei armatūra atitinka nacionalinius standartus; tačiau negalima praleisti viršutinės armatūros nuo įtrūkimų ir ji turi būti atskirai nurodyta projektiniuose brėžiniuose.

2. Kl.: Ar pjaunant žaliavą nepažeidžiama cinkuota antikorozinė danga?

A: Tiesioginis skraidantis pjovimas nesukelia aukštoje temperatūroje nudegimo žymių; tik nupjautas galas atidengia neapdorotą plieną, o kartu su siunta tiekiami cinko turintys dažai leidžia juos pataisyti vietoje.

3. Kl.: Koks yra tarpregioninio tiekimo pristatymo laikas?

A: Standartinės atsargos prekės pristatomos kaip pilni kroviniai per 3 dienas; pasirinktiniai profiliai užtrunka 7–12 dienų. Į pagrindinius plieno konstrukcijų projektus galimas tiesioginis pristatymas į didžiuosius šalies miestus.
