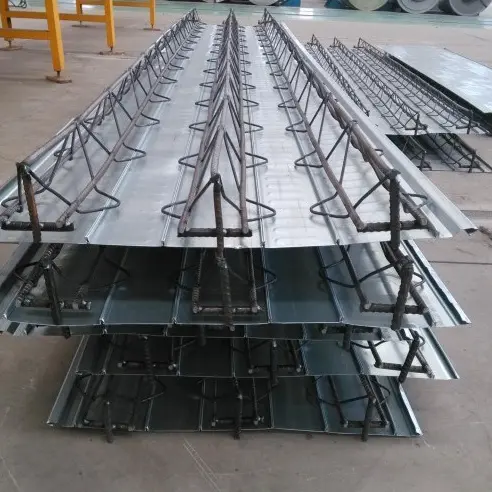

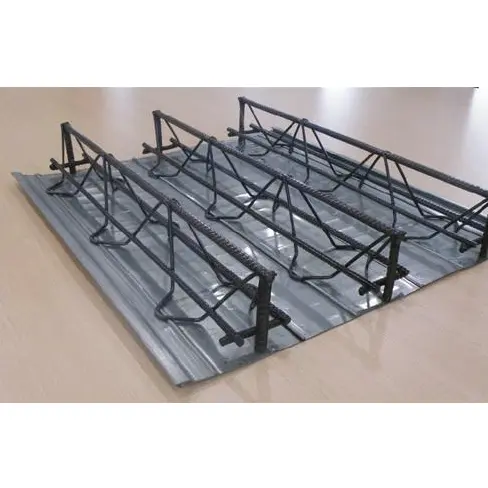

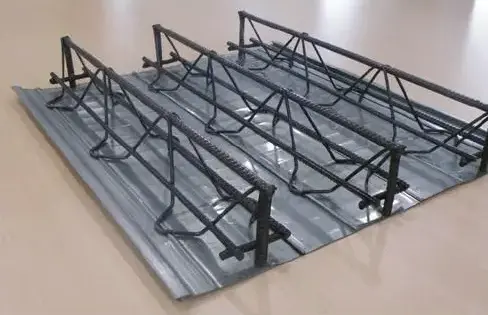

Plieninės grindų plokštės su santvaromis

Su santvaromis paremtos plieninės grindų dangos plokštės yra pagrindinė surenkama sudedamoji dalis, skirta išlietoms plieno ir betono kompozicinėms grindims. Jas sudaro trikampė armatūros santvara (suformuota automatinio taškinio suvirinimo būdu), integruota su nuolatiniu arba nuimamu dugno klojiniu. Statybos metu plokštė savarankiškai palaiko šlapio betono svorį ir konstrukcines apkrovas; Kai betonas sukietėja, santvaros armatūra yra pagrindinis plokštės plienas, nešantis apkrovą, todėl nereikia atlikti plataus armatūros rišimo vietoje. Yra trijų tipų – nuimamų plieninių klojinių, nuolatinių plieninių klojinių ir nuolatinių neorganinių plokščių klojinių – šios plokštės atitinka įvairius projekto reikalavimus, susijusius su atsparumu korozijai, apsauga nuo ugnies ir sąnaudų. Jie plačiai naudojami aukštybinėse plieninėse konstrukcijose, požeminiuose garažuose, didelės apkrovos pramoninėse įmonėse ir komerciniuose LOFT antresolių projektuose.

Atitikties standartų sąrašas

– Produkto gamyba ir priėmimas: JG/T 368-2012 „Plieninės juostos santvaros grindų paklotas“

– Struktūrinio dizaino atlasas: 22G522-1 „Plieninės santvaros-betoninės kompozicinės grindų plokštės“

- Surenkamos konstrukcijos kodas: T/CECS 1069-2022 „Surenkamų plieninių strypų santvarų grindų pakloto taikymo techninė specifikacija“

- Plokštės įlinkio ir apkrovos standartai: GB 50017 "Plieninių konstrukcijų projektavimo standartas"

Produktų kategorijos ir taikymo sritis

Plieninės grindų plokštės su santvaromis yra suskirstytos į tris standartinius tipus pagal klojinių pašalinimo metodą:

2.1 Nuimamo cinkuoto plieno dugno klojinio tipas

Apatinėje plokštėje panaudotas 0,5–0,7 mm S250GD+Z cinkuoto plieno lakštas. Jis pašalinamas ir regeneruojamas, kai betonas pasiekia projektinį stiprumą, todėl klojinius galima pakartotinai naudoti. Šis tipas tinka standartizuotoms kelių aukštų gamykloms ir didelio masto pasikartojantiems antresolių projektams; sumažina vienos plokštės medžiagų sąnaudas, o apatinė dalis yra lygi, todėl nereikia papildomo lyginimo.

2.2 Nuolatinio cinkuoto plieno dugno klojinių variantas

Apatinėje plokštėje panaudotas 0,6–1,0 mm storio cinkuotas plienas, kuris nuolat lieka įterptas į grindų plokštę, kad būtų išvengta susitraukimo įtrūkimų. Tinka aukštybiniams biurų pastatams ir didelių tarpatramių sandėlių grindims, todėl nereikia nuimti klojinių ir juos kelti, kartu sumažinant plokščių nutekėjimo ir įtrūkimų riziką.

2.3 Neorganinio nuolatinio dugno klojinio variantas

Pakeičia cinkuotą dugno plokštę 8–12 mm pluoštinio cemento plokšte arba putplasčio cemento lakštu; mazgas atitinka A klasės nedegumo standartus ir nekelia plieno korozijos pavojaus. Tinka gyvenamųjų patalpų interjerui, uždaroms įrangos patalpoms ir grindims, kurioms reikalingas didelis atsparumas ugniai; apatinė plokštės pusė leidžia tiesiogiai tinkuoti arba pakabinti lubas.

Gamykloje integruoto pagrindinio komponento specifikacijos

3.1 Trikampės plieninės armatūros santvaros specifikacijos

Standartiniai santvaros aukščiai: 70/90/100/120/150/180/200/270 mm; bendras plokštės storis = santvaros aukštis + 30–50 mm viršutinė betono danga. Standartinis santvaros atstumas nuo centro iki centro yra 200 mm; kiekvienoje plokštėje paprastai yra 3–4 santvaros.

3.2 Cinkuoto dugno klojinių pagrindo medžiagos specifikacijos

- Pagrindinės plieno markės: S250GD+Z, Q235

- Pagrindo plieno storis: 0,5 mm, 0,6 mm, 0,7 mm, 0,8 mm

- Cinkuota danga: Z120 g/m² (dvipusis) vidaus teritorijoms; Z275 g/m² (dvipusis) skirtas pakrantės / didelės drėgmės vietoms

- Plokštės profilis: mikro briaunota konstrukcija su integruotais S formos blokuojančiais kraštais; standartiniai efektyvūs montavimo pločiai 576 mm ir 600 mm

3.3 Gamyklinio kompozitinio suvirinimo standartai

Santvaros dugno styga yra sujungta su apatiniu klojiniu per pasipriešinimo taškinį suvirinimą; suvirinimo taškai yra išdėstyti tolygiai 50–75 mm intervalais, kai vieno taško šlyties stipris yra ≥15 kN. Apatinio klojinio perdegimas draudžiamas, kad būtų išvengta taškinio skiedinio nuotėkio betonuojant. Neorganiniai dugno klojiniai tvirtinami mechaniniais blokuojančiais spaustukais, o ne suvirinimu aukštoje temperatūroje.

Vietoje naudojamų pagalbinių medžiagų ir priedų sąrašas

4.1 Kraštų sandarinimo priedai

1. L formos cinkuoto plieno briaunos formos: 0,8–1,2 mm storio; naudojamas plokščių kraštams, angoms ir konsolinėms sienoms sandarinti, užkertant kelią betono perpylimui ir skiedinio nutekėjimui.

2. Galinės dangtelio plokštės: pagamintos iš tos pačios medžiagos kaip ir apatinis klojinys; užsandarinkite tuščiavidures ertmes abiejuose santvaros galuose, kad išvengtumėte skiedinio nuotėkio ir užpildų praradimo.

3. Tarpplokščių sandarinimo juostelės: įkišamos į blokuojančias jungtis tarp apatinių plokščių, kad būtų galima pritaikyti montavimo leistinus nuokrypius ir blokuoti skiedinio nutekėjimą.

4.2 Plieninių sijų tvirtinimo įtaisų priedai

1. Smeigės su keraminiais antgaliais (smeigės su galvutėmis): Φ16 ir Φ19 specifikacijos; lydytu būdu suvirintas prie plieninės sijos flanšo, kad palengvintų šlyties perdavimą tarp plokštės ir sijos.

2. Skersiniai tvirtinimo strypai: išsiplėskite 50 mm už plokštės galo ir uždenkite plieninės sijos viršų, kad būtų galima tęsti, bendradarbiaujant konstrukciniams veiksmams per kelių tarpatramių plokštes.

4.3 Pagalbinės grindų konstrukcijos medžiagos

1. Anti-įtrūkimų paskirstymo armatūra: HPB300/HRB400 (Φ6–Φ8) 200–250 mm atstumu; neutralizuoja įtempius, atsirandančius dėl betono temperatūros susitraukimo.

2. Vamzdžių tarpikliai ir armatūros kėdės: Naudojami MEP vamzdynams išdėstyti / pakelti ir sutvirtinti sutvirtintų plokščių vietose, kad būtų išvengta armatūros nusmukimo.

4.4 Laikini statybos komponentai

1. Laikinos atraminės sijos ir vertikalūs statramsčiai: montuojami esant >3,3 m tarpatramiams ir nuimami betonui pasiekus reikiamą stiprumą; nereikalaujama trumpo tarpatramio plokštėms.

2. Įterptosios kėlimo kilpos: gamykloje įmontuoti integruoti kėlimo taškai, suderinami su bokštiniu kranu kelti visas plokštes ir neleidžia deformuotis kėlimo metu.

Keturių grindų paklotų tipų skersinių charakteristikų palyginimas

Įvertinus keturis pagrindinius inžinerinius matmenis – konstrukcinę elgseną, nepalaikomą tarpatramį, darbo sąnaudas ir atsparumo ugniai sąnaudas – santvaros palaikomos plieninės grindų plokštės palyginamos su atviro profilio, uždaro profilio ir nelietomis (be kompozito) paklotų sistemomis:

5.1 Struktūrinio veikimo pranašumai

1. Dviejų krypčių laikomoji galia: vienintelė surenkama grindų danga, kuri palaiko išlietą dvikryptį apkrovą; tinka netaisyklingoms kolonų grotelėms ir didelėms konsolėms, viršijančioms 3 metrus. Priešingai, atvirų ir uždarų briaunų deniai priklauso nuo plieno lakšto, kad išlaikytų vienakryptį apkrovą ir negali atitikti dvikrypčio apkrovos tikrinimo reikalavimų.

2. Maksimalus neatraminis tarpatramis: TD serija palaiko iki 6,0 metrų neatremiamus tarpatramius, gerokai viršijančius uždarų briaunų (2,8–3,5 m) ir atvirų briaunų (2,0–2,8 m) ribas, taip sumažinant reikiamą pirminių ir antrinių sijų skaičių.

3. Vibracijos stabilumas: turi integruotą tvirtą gelžbetonio konstrukciją su maža natūralios vibracijos amplitudė; tinka patalpoms su vibruojančia įranga arba didelės apkrovos sandėlių grindimis, užtikrinant ilgalaikio naudojimo metu paviršiaus nesisluoksniavimą ar įtrūkimus.

5.2 Statybos vietoje skirtumai

1. Sutaupyta darbo jėga: pagrindinė armatūra yra 100 % surenkama gamykloje, todėl vietoje reikia įdėti tik viršutinius paskirstymo strypus; Tai sumažina armatūros rišimo vietoje darbo sąnaudas daugiau nei 70 % ir išvengia įprastų problemų, tokių kaip armatūros strypų poslinkis arba nepakankama betono danga, susijusi su rankiniu rišimu.

2. Klojinių ir pastolių mažinimas: nuolatiniai dugno klojiniai pakeičia medinius klojinius; nereikalaujama viso ploto pastolių esant tarpatramiams ≤3,6 m, o daugiaaukštės plieninės konstrukcijos leidžia atlikti etapines, ištisines statybas, sutrumpinant bendrą grafiką 30–50%.

3. Komunalinių tinklų suderinamumas: trikampė santvara sukuria organizuotas atviras tuštumas, leidžiančias vandentiekio ir elektros linijoms praeiti horizontaliai, nenupjaunant pagrindinės grindų konstrukcijos; Ir atvirkščiai, uždarų briaunų arba ne betonu užpildytų denių vidinė erdvė yra ribota, todėl dėl komunalinių tinklų prasiskverbimų gali pablogėti konstrukcijos skerspjūvis.

5.3 Atsparumas ugniai ir sąnaudų skirtumai

1. Būdingas atsparumas ugniai: laikančioji armatūra yra visiškai padengta betonu, todėl būdingas atsparumas ugniai yra 1,5–2 valandos, nereikalaujant ugniai atsparių dangų apatinėje pusėje; atvirų ir uždarų briaunų paklotus reikia visiškai arba iš dalies užpurkšti antipirenu, o ne betonu užpildytus plieninius paklotus, kad atitiktų standartus, reikia užpildyti akmens vatą.

2. Viso eksploatavimo ciklo kaina: nors pliko plokštės vieneto kaina yra didesnė nei atviro profilio paklotų, bendros ilgalaikių projektų sąnaudos yra 8–12 % mažesnės nei uždaro profilio paklotų ir maždaug 15 % mažesnės nei neliejamo viso plieno paklotų, atėmus klojinių, ugniai atsparių pastolių ir klojinių išlaidas.

5.4 Apribojimai ir sprendimai vietoje

1. 1 apribojimas: atskirų plokščių savisvoris yra didesnis nei standartinių profiliuotų paklotų, todėl plokščių, kurias galima pakelti vienu metu, skaičius ribojamas aukštybiniuose projektuose. Sprendimas: supjaustykite plokštes tam tikro ilgio dalimis ir pakelkite jas dalimis, kad nebūtų sutrikdytas bendras montavimo grafikas.

2. 2 apribojimas: netaisyklingų kampų ir kraštų pjovimo lankstumas yra mažesnis nei atviro profilio paklotų. Sprendimas: Gamykloje atlikite netaisyklingą pjovimą naudojant CNC, o vietoje reikia tik nedidelio apipjaustymo.

Visiškai automatizuotas standartizuotas gamybos procesas

6.1 Žaliavų įvežimo patikrinimas

Tikrinti armatūros šiluminio skaičiaus kokybės sertifikatus ir cinkuotos ritės dangos bandymų ataskaitas; atlikti atsitiktinį pakartotinį armatūros takumo ribos ir cinkuotos dangos sukibimo bandymą. Atmeskite medžiagas, kuriose yra rūdžių, dangos defektų ar deformacijų; pagal konstrukcinius brėžinius vienu metu generuoti pjovimo ir santvaros aukščio gamybos parametrus.

6.2 CNC armatūros tiesinimas ir pjovimas

Ištiesinkite suvyniotą armatūrą iki ≤2 mm/m tiesumo paklaidos ir supjaustykite iki vienodo ilgio plokštės (ilgio nuokrypis reguliuojamas ± 3 mm); sudėkite viršutines / apatines stygų juostas ir juostos juostas atskirose zonose, kad išvengtumėte maišymo klaidų.

6.3 Cinkuoto pagrindo plokštės ritininis formavimas

Išvyniojus, išlyginus ir nuvalius dulkes, cinkuota plieninė juostelė yra nuolat formuojama mikroskopu. briaunos suformuojamos į S formos blokuojančias jungtis. Pagrindo plokštės ilgio ir pločio tolerancijos yra atitinkamai ±3 mm ir ±2 mm; plazminis pjovimas netaisyklingoms angoms atliekamas vienu metu.

6.4 Automatinis taškinis suvirinimas ir trikampių santvarų surinkimas

Padėkite viršutinę ir apatinę stygų juostas naudodami dviejų takelių sistemą (centrinės linijos nuokrypis ≤±5 mm); automatiškai tiekia V formos juosteles vienodais intervalais. Taškinis suvirinimas naudojant aukšto dažnio srovę (17–19 kA) ir suvirinimo slėgį (0,32–0,38 MPa), kad pašalintumėte šaltas suvirinimo siūles ir armatūros perdegimą.

6.5 Santvaros ir dugno klojinių surinkimas

Santvaros tarpui nustatyti naudojami mechaniniai įrankiai, o taškinės suvirinimo siūlės sujungia apatinės stygos armatūrą su apatiniu plieno lakštu. neorganinės dugno klojinių plokštės tvirtinamos spaustukais, kad nebūtų pažeista ugniai atspari neorganinės medžiagos struktūra.

6.6 Tikslus galų apdaila

Galinių gaubtelių ir guolių tvirtinimo sutvirtinimo montavimas; šoninių kraštų sutvirtinimas; papildomos žiedinės armatūros įrengimas aplink angas, kad būtų išvengta įtrūkimų galuose rizikos.

6.7 Daugiapakopė gamyklos kokybės patikra

1. Vizuali apžiūra: nenulupta galvanizuota danga, nesusisukusi armatūra ar pradurta apatinis lakštas; paviršiaus lygumo nuokrypis ≤5 mm per 2 m tarpą.

2. Matmenų patikra: 100 % santvaros aukščio (leistina nuokrypa ±2 mm) ir plokštės ilgio (leistina nuokrypa ±3 mm) patikra.

3. Mechaniniai taškiniai patikrinimai: suvirinimo siūlių atplėšimo bandymai per pamainą; apkrovos ir deformacijos bandymai ant grindų plokščių kiekvienai partijai.

4. Defektų taisymas: Apatinio lakšto subraižytas vietas užtepkite remonto dažais, kuriuose yra daug cinko; sausos plėvelės storis ≥100μm.

6.8 Sandėliavimas, pakavimas ir siuntimas

Plieninės grindų plokštės su santvaromis yra sukraunamos sluoksniais ant medienos sluoksnio; įmontuotos briaunų apsaugos, kad būtų išvengta smūgio pažeidimų kėlimo metu; rietuvė suvyniota į lietaus nepraleidžiančią išorinę plėvelę; siuntos apima atitikties sertifikatą, medžiagų kokybės ataskaitą ir gamyklos patikrinimo įrašus.

Pagrindiniai mechaniniai inžinerinio pasirinkimo parametrai

1 Nepalaikomas švarus TD serijos intervalas

2 Apkrovos ir deformacijos standartas

Svoris (be betono): 12-18 kg / ㎡ (TD70-TD120)

Biuro gyvoji apkrova: 2,5kN/㎡; Sandėlio gyvoji apkrova: 3,0-5,0 kN/㎡

Sunkiosios įrangos grindų gyvoji apkrova: 6,0–10,0 kN/㎡ (sustiprinta)

Nukrypimo riba: ≤L/250 normaliomis eksploatavimo sąlygomis

Nepertraukiamas kelių intervalų padidėjimas: 15–20 %

Greito pasirinkimo vadovas

- LOFT antresolės ir kelių aukštų biurai: TD70/TD90; bendras plokštės storis 110–120mm; tarpatramis ≤3,6m; Pageidautina nuolatinių plieninių dugno klojinių.

- Požeminiai garažai ir prekybos centrai: TD120/TD150; bendras plokštės storis 140–160mm; tarpatramis 3,6–5,0 m.

- Sunkios apkrovos pramoninių įrenginių ir įrangos grindys: TD180/TD200; pritaikyti tarpai tarp santvarų (mažesni intervalai), kad būtų padidinta vietinė gniuždomoji apkrova.

- Gyvenamasis interjeras ir aukšto atsparumo ugniai zonos: Neorganinio pluošto nuolatiniai dugno klojiniai; atitinka A klasės vidaus tinkavimo gaisringumo reikalavimus.

DUK

1 klausimas: ar liejant betoną apatinis lakštas deformuosis arba išsipūs?

A: Esant suderinamam suvirinimo taškų atstumui, išsipūtimas neatsiranda. Gamyklinis suvirinimo atstumas yra griežtai kontroliuojamas 50–75 mm, o apatinės lakšto mikrobriaunos struktūra atspari šoniniam slėgiui. Tamprioji deformacija atsiranda tik tada, kai tarpatramis viršija neatremtos konstrukcijos ribą be laikinų atramų; to nesunku išvengti sumontavus vertikalias atramas pagal specifikacijas.

2 klausimas: ar nuėmus nuimamą dugno klojinį, cinkuota danga plokštės apačioje reikalauja papildomo antikorozinio apdorojimo?

A: Ne. Nuėmus klojinius, plokštės apatinė pusė yra neapdoroto betono paviršius be atviro plieno, todėl nėra rūdžių pavojaus. Skirtingai nuo nuolatinių plieninių klojinių, vėlesnė antikorozinė priežiūra nereikalinga.

3 klausimas: koks yra maksimalus konsolės ilgis ir ar reikia papildomo sutvirtinimo?

A: Standartiniai santvarų paklotai leidžia naudoti ne daugiau kaip 3 m vienpusę konsolę. Jei konsolės yra nuo 1,5 m iki 3 m, tiesiog padidinkite viršutinės paskirstymo armatūros tankį ir pridėkite kraštų uždarymo siją; santvaros aukščio didinti nereikia. Konsolėms, ilgesnėms nei 3 m, reikia pritaikytų aukštesnių santvarų ir pasvirusio inkaro sutvirtinimo.

4 klausimas: kurio tipo dugno klojiniai yra patvaresni pakrantės aplinkoje su druskos purškimu?

A: Pirmenybę teikite Z275 cinkuoto nuolatinio plieno klojiniams (kurio nereikia nuimti), nes danga atlaiko druskos purškimą daugiau nei 2000 valandų. Draudžiami nuimami klojiniai pakrantės projektuose, kurie yra veikiami daug druskos purškimo, kad būtų išvengta korozijos plieninės sijos tvirtinimo vietose po pašalinimo; neorganiniai nuolatiniai klojiniai nėra paveikti druskos purškimo ir yra tinkami bendram naudojimui.

5 klausimas: ką lengviau patvirtinti: santvarų plieninių grindų grindų plokščių ar uždaro profilio plieninių grindų paklotų brėžinius?

A: Santvaromis paremtų plieninių grindų plokščių patvirtinimo sėkmės rodiklis yra didesnis; jie yra tiesiogiai įtraukti į nacionalinį standartą atlasą 22G522, todėl projektavimo institutams nereikia atlikti papildomos specializuotos konstrukcijos patikros. Priešingai, uždaro profilio profiliuoto plieno paklotai reikalauja atskirai patikrinti plieno ir betono atsparumą slydimui, o netaisyklingos formos grindų planų patvirtinimo procesas užtrunka ilgiau.
