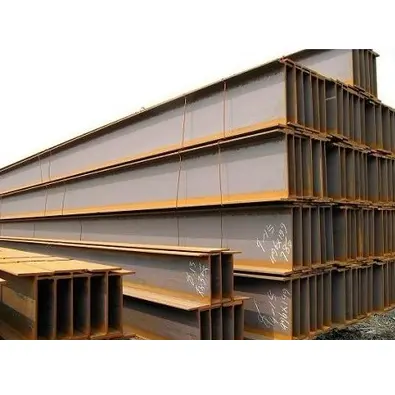

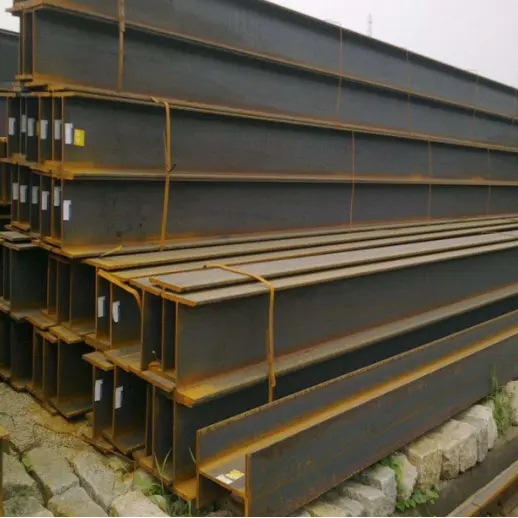

Karštai valcuotas konstrukcinis H sijos plienas

Kokios yra karštai valcuoto konstrukcinio H sijos plieno savybės?

I. Konstrukcinės ir mechaninės charakteristikos

1. Veiksminga sekcijų mechanika: vienodo flanšo storio ir lygiagrečių vidinių bei išorinių paviršių dėka sekcijos modulis yra tolygiai paskirstytas. Jie pasižymi puikiu atsparumu lenkimui, šlyčiai ir sukimui, palyginti su standartinėmis I formos sijomis, todėl yra didelis apkrovos efektyvumas.

2. Stabilus bendras veikimas: suformuoti naudojant integruotą aukštos temperatūros karšto valcavimo metodą be suvirintų jungčių, jie pasižymi mažu likutiniu įtempimu ir yra atsparūs deformacijai ir įtrūkimams, todėl užtikrina aukštą konstrukcijos saugumą.

3. Didelis tvirtumas ir stabilumas: stiprus bendras standumas efektyviai atlaiko vertikalias apkrovas, horizontalų vėjo slėgį ir seismines jėgas, todėl idealiai tinka ilgo tarpatramio, didelę apkrovą laikančioms sijoms ir kolonoms.

II. Ekonominės ir materialinės charakteristikos

1. Lengvas ir ekonomiškas: jiems reikia mažiau medžiagų nei tradicinėms konstrukcinėms plieninėms sekcijoms, kad būtų galima išlaikyti tą pačią apkrovą, todėl efektyviai sumažėja pastato savitasis svoris ir pamatų sąnaudos.

2. Standartizuotos specifikacijos: išsamios HW, HM ir HN serijų specifikacijos kartu su gausiomis atsargomis palengvina pasirinkimą ir įsigijimą.

III. Konstrukcijos ir naudojimo charakteristikos

1. Didelis montavimo efektyvumas: taisyklinga geometrija ir didelis jungčių tikslumas leidžia naudoti įvairius sujungimo būdus (pvz., varžtais ir suvirinimą), todėl statybos vietoje laikas sutrumpėja.

2. Platus pritaikymas: tinka tiesioginiam naudojimui sijose, kolonose, platformose ir atramose. Suporuoti su antikorozinėmis dangomis arba karštuoju cinkavimu, jie tinka naudoti viduje ir lauke, taip pat standartinėje ar korozinėje aplinkoje.

3. Lengvas apdorojimas: Lengvai pjaustomas, gręžiamas ir suvirinamas standikliais ir jungiamosiomis plokštėmis, kad atitiktų įvairius konstrukcinius sujungimo reikalavimus.

Naudojimas ir taikymo sritis

I. Pirminis naudojimas

1. Apkrovą laikančios kolonos: daugiausia naudojamos plačios flanšinės (HW) tipo, jos yra pagrindinės vertikalios laikančiosios sudedamosios dalys, perkeliančios vertikalias apkrovas ir užtikrinančios bendrą konstrukcijos stabilumą.

2. Rėmo sijos ir kolonos: Vidutinio flanšo (HM) sekcijos yra tinkamos plieninių rėmų sistemoms, atlaikančioms tiek vertikalias apkrovas, tiek šonines jėgas.

3. Pirminės ir antrinės sijos: plačiausiai naudojamos siauros flanšo (HN) sekcijos; jie atlaiko grindų ir stogo apkrovas ir idealiai tinka ilgo tarpatramio grindų ir stogų sistemoms.

4. Tvirtinimo / atramos komponentai: naudojami gaminant įrangos atramas, vamzdžių stovų atramas, priežiūros platformas, stogo apkabų pagrindus ir kt.

5. Sudėtinės konstrukcijos: kartu su betonu sudaro plieno ir betono kompozicines sijas ir kolonas, skirtas naudoti daugiaaukščiuose ir daugiaaukščiuose pastatuose.

II. Taikymo sritis

1. Pramoniniai pastatai

Įvairios plieno konstrukcijos gamyklos, sandėliai, dirbtuvės ir kranų sijų sistemos; Karštai valcuotos konstrukcinės H formos sijos yra pagrindinė pramoninių plieno konstrukcijų medžiaga.

2. Visuomeniniai ir civiliniai pastatai

Didelės erdvės, ilgalaikiai statiniai, tokie kaip stadionai, parodų centrai, transporto mazgai (stotys / oro uostai), prekybos centrai, biurų pastatai ir daugiaaukščiai gyvenamieji kompleksai.

3. Savivaldybė ir infrastruktūra

Miesto komunalinių paslaugų tuneliai, tiltų atramos, pėsčiųjų viadukai, komunalinės atramos ir didelių lauko reklaminių stendų karkasai.

4. Nauja energija ir pagalbiniai projektai

Fotovoltinės (PV) tvirtinimo konstrukcijos, vėjo turbinų bazės, energijos kaupimo įrenginiai ir plieniniai karkasai naujai energetikos infrastruktūrai.

5. Kiti laukai

Didelės įrangos bazės, pramoninės platformos, laivų denio atramos, logistikos ir sandėlių stelažų sistemos bei surenkamieji plieniniai pastatai.

Pagrindiniai karštai valcuoto konstrukcinio H sijos plieno veikimo parametrai

Vykdomieji standartai: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Įprastos medžiagos ir mechaninės savybės

II. Skyrius Klasifikavimo ir žymėjimo taisyklės

1. Klasifikacija

· HW (Wide-Flange H-beam): Flanšo plotis ≈ sekcijos aukštis; pirmiausia naudojamas kolonoms.

· HM (Medium-flange H-beam): Vidutinis flanšo plotis; pirmiausia naudojamas rėmo sijoms ir kolonoms.

· HN (siauras flanšas H-sija): didelis pjūvio gylis ir siauri flanšai; pirmiausia naudojamas pirminėms ir antrinėms sijomis (didžiausias naudojimo tūris).

2. Pažymėjimo formatas: aukštis H × flanšo plotis B × juostos storis t1 × flanšo storis t2. Pavyzdys: HN400×200×8×13.

III. Matmenų ir formos tolerancijos

1. Sekcijos matmenų nuokrypis: griežtai laikomasi nacionalinių standartų ribų, kad būtų užtikrintas tikslumas sujungimo ir montavimo metu.

2. Tiesumas (Nukrypimas/Sweep): ≤2mm vienam metrui; bendras nuokrypis ne didesnis kaip 0,2% viso ilgio.

3. Tvist: Nėra reikšmingos sukimo deformacijos per visą ilgį; atitinka plieno konstrukcijų montavimo reikalavimus.

4. Fiksuotas ilgis: standartinės specifikacijos. 6m/9m/12m; Taip pat galimas individualus pjovimas pagal brėžinius.

IV. Paviršiaus ir apdorojimo savybės

1. Pristatymo sąlyga: Karštai valcuota "juoda" apdaila (su frezavimo skale).

2. Paviršiaus apdorojimas: tinka vėlesniam rūdžių pašalinimui, dažymui, ugniai atspariam padengimui ir karštam cinkavimui; pritaikomas tiek vidaus, tiek lauko aplinkai.

3. Apdorojamumas: galima pjauti, gręžti, suvirinti ir lenkti; tinka įvairiems konstrukciniams sujungimams gaminti.

V. Veikimo aplinkos parametrai

1. Standartinė darbinė temperatūra: [diapazonas] °C.

2. Žemos temperatūros sąlygos: turi išlaikyti žemos temperatūros smūgio bandymą, kad būtų galima naudoti ypač šaltuose regionuose.

3. Atsparumas korozijai: pagrindinė medžiaga neturi būdingo atsparumo korozijai; paviršiaus apsauga yra privaloma korozinėje aplinkoje.

VI. Konstrukcinės apkrovos charakteristikos

1. Vienodo flanšo storio ir lygiagrečių vidinių/išorinių paviršių; didelis sekcijos modulis, pasižymintis puikiu atsparumu lenkimui, šoniniam poslinkiui ir sukimui.

2. Integruotai karšto valcavimo (be suvirintų jungčių); mažas liekamasis įtempis; atsparus deformacijai ar įtrūkimams, esant ilgalaikei apkrovai.

3. Puikus šoninis standumas, palyginti su standartinėmis I formos sijomis; idealiai tinka ilgo tarpatramio konstrukcijoms ir pastatams, veikiamiems didelės vėjo apkrovos.

Specifikacijų lentelė
