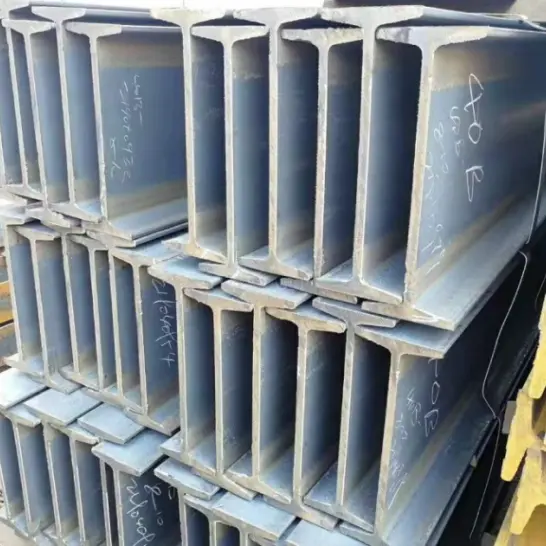

Karštai valcuotas konstrukcinis I sijų plienas

HAISHENG, patikimas Kinijos konstrukcinio plieno gamintojas ir vieno langelio tiekėjas, tiekia karšto valcavimo konstrukcinį I sijų plieną, pagamintą pagal GB/T 706 su Q235B ir Q355B rūšimis. Dėl siaurėjančių vidinių flanšų ir netolygaus storio jis yra ekonomiškas ir lengvai apdorojamas. Plačiai naudojamas lengvoms antrinėms sijoms, platformoms, atramoms ir laikinoms lengvoms plieninėms konstrukcijoms, tai įprasta karšto valcavimo sekcija, skirta mažo ir vidutinio tarpatramio pastatams.

Pagrindinės produkto savybės

I. Pjūvio ir mechaninės charakteristikos

1. Vidiniai flanšo paviršiai yra nuožulnūs, flanšo storis siaurėjantis iš vidaus į išorę; tai lemia netolygų įtempių pasiskirstymą visoje pjūvyje ir santykinai silpną šoninį standumą.

2. Karštai valcuotas konstrukcinis I sijos plienas kaip vienas vientisas mazgas be suvirintų jungčių, todėl mažas liekamasis įtempis ir geras konstrukcijos stabilumas.

3. Pasiūlo tinkamą atsparumą lenkimui, bet vidutinį atsparumą sukimui ir šoniniam poslinkiui; netinka ilgoms apkrovoms, didelėms vėjo apkrovoms ar didelėms apkrovoms.

II. Ekonominės ir pirkimų charakteristikos

1. Klasikinė gaminių kategorija su plačiu specifikacijų asortimentu; plačiai prieinama sandėlyje, lengva įsigyti ir konkurencinga kaina.

2. Esant tokiai pat laikomajai galiai, medžiagų sąnaudos yra didesnės nei karštai valcuotų H sijų, todėl jos yra ekonomiškesnės lengvoms konstrukcijoms.

III. Konstrukcijos ir naudojimo charakteristikos

1. Taisyklinga forma palengvina antrinį apdirbimą (pjovimą, suvirinimą, gręžimą) ir pritaikyti įvairius sujungimo vietoje būdus.

2. Vidutinis savęs svoris palengvina kėlimą ir montavimą; idealiai tinka paprastiems pastatams ir laikinoms konstrukcijoms.

3. Turi karšto valcavimo "juodą" malūno apdailą; Prireikus galima pašalinti rūdis ir padengti antikorozine danga, kad tiktų vidaus ir standartinei lauko aplinkai.

IV. Palyginimas su karšto valcavimo H formos sijomis

1. Šoninis standumas yra žymiai mažesnis nei H-sijų; netinka naudoti kaip kolonos daugiaaukščiuose pastatuose arba kaip pagrindinės sijos ilgiems tarpatramiams.

2. Sekcijų efektyvumas yra santykinai mažas, todėl, esant didelėms apkrovoms, reikia daugiau medžiagos.

3. Puikus sąnaudų ir našumo santykis; tebėra plačiai naudojamas lengvose ir paprastose plieno konstrukcijose.

Naudojimas ir taikymo sritis

I. Pirminis naudojimas

1. Grindų / stogo antrinės sijos ir tiesiog palaikomos sijos: karštai valcuotas konstrukcinis I sijos plienas naudojamas lengvoms grindų ir stogo apkrovoms palaikyti, paprastai mažo ir vidutinio tarpatramio laikančiosiose sistemose.

2. Platformos ir takų sijos: pirminiai ir antriniai laikantys komponentai pramonės įmonėms, įrangos platformoms, priežiūros takams ir estakadoms.

3. Kronšteinai ir atramos: vamzdžių atramų, įrangos laikiklių, sienų tvirtinimo ir laikinų atraminių rėmų gamyba.

4. Garbanos ir sienų karkasai: lengvųjų pramoninių pastatų, statybvietės apdangalų ir paprastų atitvarų karkasų stogo sijos.

5. Mažo masto rėmai, sijos ir kolonos: sijos ir kolonos, skirtos lengviems plieniniams rėmams mažo aukščio, paprastose konstrukcijose, pavyzdžiui, dirbtuvėse, sandėliuose ir stoginėse.

6. Statybinių mašinų komponentai: kėlimo įrangos pagrindai, transporto priemonės važiuoklė, laikinos iškasos atramos ir kt.

II. Taikymo sritis

1. Pramoniniai pastatai: lengvosios pramonės įmonės, sandėliai, dirbtuvės ir nedideli sandėliavimo silosai; pirmiausia naudojami antriniams laikantiems komponentams.

2. Laikinos/paprastos civilinės konstrukcijos: laikinos statybvietės patalpos, stoginės automobiliams, stoginės, paprastos sandėliavimo pastogės ir moduliniai/mobilūs pastatai.

3. Savivaldybės infrastruktūra: miesto atramos, apsauginių turėklų atramos, pėsčiųjų takų atramos ir mažos estakados.

4. Elektromechaninė atrama: Vamzdžių stovų atramos elektrinėms ir chemijos gamykloms, įrangos bazės ir ŠVOK vamzdžių pakabos / atramos.

5. Laikini inžineriniai įrenginiai: iškasos atramos, pastolių pagrindai ir laikini laikantys rėmai statyboms.

6. Kitos sritys: Žemės ūkio technikos važiuoklės, smulkios transporto įrangos karkasai ir paprastos sandėlio lentynos.

Pagrindiniai našumo parametrai

Standartai: GB/T 706-2016, GB/T 700, GB/T 1591

I. Įprastos medžiagos ir mechaninės savybės

II. Skilties pavadinimas ir specifikacijos detalės

1. Pavadinimo formatas: modelis + aukštis (pvz., 10#, 12#, 14#, 16#, 20a#, 20b#). Tam pačiam aukščiui egzistuoja potipiai (a, b, c); juostos ir flanšo storis palaipsniui didėja, todėl padidėja laikomoji galia.

2. Sekcijos charakteristikos: vidinis flanšo paviršius turi 1:6 nuolydį; flanšas yra storesnis prie šaknies ir plonesnis krašte, todėl įtempių pasiskirstymas visoje pjūvyje yra netolygus.

III. Bendrosios specifikacijos (modelis ir sekcijos matmenys)

Formatas: aukštis × flanšo plotis × tinklo storis

·10#: 100×68×4,5

·12#: 120 × 74 × 5,0

·14#: 140×80×5,5

·16#: 160 × 88 × 6,0

·18#: 180×94×6,5

·20a#: 200×100×7,0; 20b #: 200 × 102 × 9,0

·25a#: 250×116×8.0; 25b#: 250×118×10.0

·30a#: 300×126×9,0; 30b #: 300 × 128 × 11,0

IV. Matmenų ir formos tolerancijos

1. Standartiniai fiksuoti ilgiai: 6m, 9m, 12m; Galimas pjovimas pagal užsakymą.

2. Tiesumas (Camber): ≤2 mm vienam metrui; bendras kampas ≤0,2% viso ilgio.

3. Sukimo ir galo statmenumas atitinka nacionalinius standartus, užtikrinant tikslumą montavimo ir sujungimo metu.

V. Paviršiaus ir apdorojimo charakteristikos

1. Pristatymo sąlyga: karšto valcavimo su frezavimo skale (juoda apdaila).

2. Darbingumas: tinka pjovimui, gręžimui, suvirinimui ir lenkimui; patogus antriniam apdorojimui.

3. Apsauga nuo korozijos: neapsaugotas neapdorotas; gali būti pašalintos rūdis, dažymas arba karštas cinkavimas.

VI. Aplinkos ir struktūriniai parametrai

1. Operating Temperature: -20°C to 80°C.

2. Struktūrinės charakteristikos: Vidutinis atsparumas lenkimui; santykinai mažas atsparumas sukimui ir šoninis standumas; netinka ilgiems tarpatramiams, didelėms vėjo apkrovoms skirtoms vietoms arba pagrindiniams laikančiųjų vaidmenų aukštybinėse konstrukcijose.

3. Tinkamumas apkrovai: pirmiausia naudojamas paprastai atraminėms sijoms ir mažos apkrovos komponentams; vengti ilgalaikės ekscentrinės apkrovos.

Karštai valcuoto konstrukcinio I sijos plieno specifikacijų lentelė
