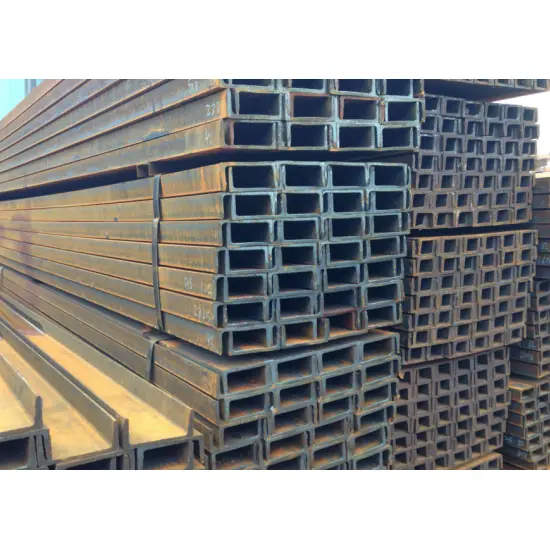

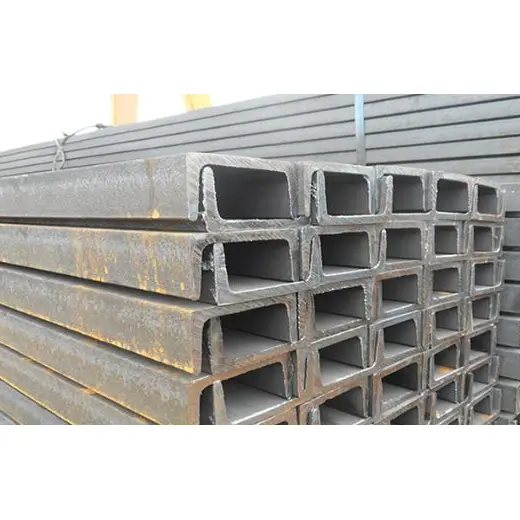

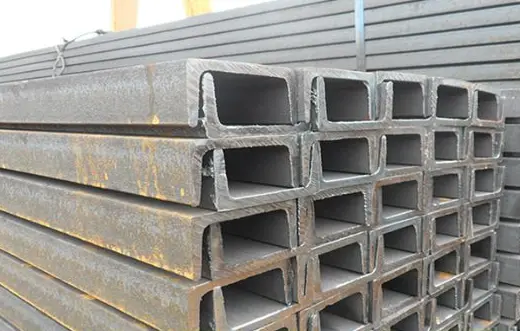

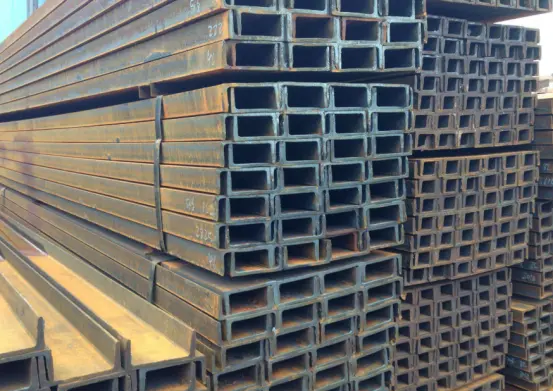

Karšto valcavimo konstrukcinės plieno kanalų sekcijos

Karštai valcuotos konstrukcinės plieno kanalų sekcijos atitinka nacionalinį standartą GB/T 706-2016 ir gaminamos naudojant integruotą karšto valcavimo procesą. Jie turi C formos (vienpusio atidarymo) skerspjūvį. Modeliai klasifikuojami pagal sekcijų aukštį, o kiti skyriai (a, b, c) rodo padidėjusį storį tam pačiam aukščiui. Produktai yra lengvi, lengvai apdorojami ir ekonomiški. Nors atskiros sekcijos turi ribotą šoninį standumą ir atsparumą sukimui, todėl jos pirmiausia tinka antrinėms apkrovą laikančioms sudedamosioms dalims, dviejų sekcijų sujungimas (nugara priešais) su jungiamomis plokštėmis žymiai pagerina bendrą mechaninį veikimą.

HAISHENG siūlo visą pagrindinių karštai valcuotų kanalų sekcijų modelių asortimentą, prie kiekvieno pridedama išsami medžiagų bandymo ataskaita. Jie tinka įvairioms pagalbinėms apkrovoms, įskaitant pramonės įmones, savivaldybių projektus, MEP/HVAC sistemas ir laikinąsias konstrukcijas. Mes teikiame visą spektrą antikorozinių apdorojimo priemonių, įskaitant rūdžių pašalinimą, dažymą ir karštąjį cinkavimą, kad patenkintume masinius užsienio projektų pirkimų poreikius.

I. Produkto standartai

Karštai valcuotų konstrukcinių plieno kanalų sekcijų gamyba, leistinos matmenų nuokrypos ir mechaninės savybės atitinka nacionalinį standartą: GB/T 706-2016 „Karšto valcavimo konstrukcinio plieno profiliai“.

Pagrindinio plieno medžiagų mechaniniai standartai: GB/T 700 ir GB/T 1591.

II. Pagrindinės produkto savybės

2.1 Skerspjūvis ir mechaninės savybės

1. Turi vienpusį atviro kanalo skerspjūvį; atskiri elementai pasižymi vidutiniu šoniniu standumu ir santykinai silpnu atsparumu sukimui, todėl jie netinkami naudoti kaip atskiros pagrindinės kolonos daugiaaukščiuose pastatuose arba pagrindinės laikančiosios sijos ilgiems tarpatramiams.

2. Pagaminta naudojant integruotą karšto valcavimo procesą be suvirintų jungčių, todėl vidinis liekamasis įtempis yra mažas. Konstrukcija yra stabili ir patikima, atspari įtrūkimams ir deformacijai esant ilgalaikei apkrovai.

2.2 Pirkimų ir išlaidų pranašumai

1. Didelis standartinių rinkos modelių kiekis ir stabilūs pirkimo kanalai užtikrina žemas vieneto kainas ir kontroliuojamas bendras projekto išlaidas.

2. Lengvesnis savaiminis svoris, užtikrinantis tą pačią laikomąją galią, efektyviai sumažina bendrą plieninės konstrukcijos svorį, taip pat transportavimo ir kėlimo išlaidas.

2.3 Gamybos ir statybos vietoje privalumai

1. Karštai valcuotos konstrukcinės plieno kanalų dalys gali būti laisvai pjaustomos, gręžiamos, virinamos ir lankstomos; antriniam gamybai vietoje nėra jokių proceso apribojimų, todėl galima lanksčiai montuoti jungtis.

2. Kompaktiškas dydis ir mažas svoris leidžia atlikti krovimą ir kėlimą naudojant rankų darbą ir nedidelės apimties įrangą, o tai žymiai sutrumpina statybų vietoje grafiką.

3. Suderinamas su varžtinėmis ir suvirintomis jungtimis; gali būti suporuotas su įvairiomis plieninėmis plokštėmis ir sekcijomis, kad būtų užbaigtas jungties surinkimas.

2.4 Apsauga nuo korozijos ir prisitaikymas prie aplinkos

1. Tiekiamas karštai valcuotas "juodas" (su frezavimo skale) ir be iš anksto padengtos antikorozinės dangos.

2. Antikorozinis apdorojimas, pvz., šlifavimas / rūdžių pašalinimas, antikorozinis gruntas, karštas cinkavimas arba miltelinis dažymas, gali būti naudojami pagal poreikį; tinka naudoti sausose patalpose arba lauko aplinkoje, kuriai būdingas silpnas korozinis poveikis.

2.5 Kombinuoto naudojimo pranašumai ir apribojimai

1. Kombinuoto naudojimo privalumai: Dviejų kanalų dalių sujungimas nugarėlėmis su jungiamosiomis plokštėmis žymiai padidina šoninį standumą ir atsparumą sukimui, tenkinant vidutinius apkrovos reikalavimus.

2. Apribojimai: dėl atviros skerspjūvio konstrukcijos jie negali būti naudojami aukštybinių pastatų pagrindiniams karkasams, itin ilgo tarpatramio didelės apkrovos pagrindinėms sijoms arba kritinėms laikančiosioms jungtims, kurias veikia didelis vėjo slėgis; jie tinka tik atitvarų sistemoms, tvirtinimams ir antriniams laikantiems komponentams.

III. Pagrindiniai taikymo scenarijai

3.1 Pagrindiniai karštai valcuotų konstrukcinių plieno kanalų sekcijų naudojimo būdai

1. Gamyklinės sienų ir stogo sijos: suporuotos su H-sijos pagrindinėmis sijomis profiliuotoms plieninėms dailylentėms pritvirtinti ir vertikalioms apkrovoms nuo stogo bei sienų perkelti.

2. Įvairios įrangos ir vamzdynų atramos: Naudojamas vamzdžių stovams ir pakaboms (įskaitant pastatų ŠVOK sistemas), įrangos pagrindams ir kabelių lovelių laikikliams chemijos gamyklose ir elektrinėse. 3. Lengvi rėmo komponentai: pertvarų smeigės, durų ir langų rėmai, statybvietės saugojimo karkasai ir antrinės laikančiosios dalys.

4. Pramoninės platformos ir pėsčiųjų takų priedai: Tako sijų, platformos laiptelių atramų ir apsauginių turėklų stulpų / turėklų pagrindų priežiūra.

5. Armatūra ir įterptieji komponentai: įterptosios plieninės plokštės, sijų ir kolonų standikliai ir pagalbinis plienas pamatų atramai.

6. Laikinos statybos įrenginiai: surenkamieji pastatų karkasai, pastolių pagrindai ir laikinos kasimo saugos atramos.

3.2 Pramonės mastu taikomos programos

1. Pramoniniai pastatai: lengvosios pramonės įmonių, sandėlių, dirbtuvių ir žaliavų saugyklų atitvarų ir atramų sistemos.

2. Savivaldybės infrastruktūra: kelių saugos užtvarai, lauko reklaminių skydų karkasai, nedideli pėsčiųjų takai ir komunalinių tinklų atramos.

3. M&E ir ŠVOK inžinerija: chemijos gamyklų, elektrinių ir biurų pastatų kanalų ir specializuotos įrangos atramos / pakabos.

4. Paprasti civiliniai statiniai: stoginės, stoginės, surenkamos kabinos ir paprastos kaimo sandėliukai.

5. Logistika ir sandėliavimas: Lengvų sandėliavimo stelažų ir krovinių rūšiavimo platformų karkasai.

6. Kiti priedai: Statybinės technikos pagrindai, žemės ūkio mašinų važiuoklės ir nedidelės pagalbinės plieno konstrukcijos jūrų laivams.

V. Pagrindiniai HAISHENG gamyklos tiekimo pranašumai

Tiesioginis tiekimas iš šaltinio gamintojo: karštai valcuotų konstrukcinių plieno kanalų sekcijų vidaus sandėliavimas pašalina tarpininkų antkainius, o tai suteikia didelių sąnaudų pranašumų atliekant didelio masto užsienio projektų pirkimus.

Stabilios atsargos pagal visas specifikacijas: Platus pagrindinių kanalų plieno dydžių (Nr. 5–25a) inventorius ištisus metus; palaiko siuntų siuntimą ir greitą reagavimą į skubius projekto užsakymus.

Išsami kokybės patikra ir atsekamumas: kiekviena karštai valcuotų konstrukcinių plieninių kanalų sekcijų partija turi originalius malūno sertifikatus ir mechaninių savybių bandymų ataskaitas; palaiko trečiosios šalies pakartotinį patikrinimą, kad atitiktų užsienio projektų priėmimo standartus.

Vieno langelio apdorojimo paslaugos: palaiko fiksuoto ilgio pjovimą, perforavimą, lenkimą, suvirintą surenkamąjį gaminį ir individualų karštąjį cinkavimą; taip pat siūlo H sijų, I sijų, įterptųjų plokščių ir didelio stiprumo varžtų eksportą. Standartizuota eksporto pakuotė: drėgmei ir rūdijimui atsparūs mediniai padėklai arba plėvelė; apima atitikties sertifikatus ir medžiagų sertifikatus kinų ir anglų kalbomis, kad būtų užtikrintas sklandus muitinės įforminimas ir priėmimas vietoje.

IV. Pagrindiniai produkto našumo parametrai

4.1 Pagrindinės medžiagos mechaninės savybės

Papildomi mechaniniai indikatoriai:

V formos įpjovos smūgio energija esant normaliai temperatūrai: Q235B ≥27J; Q355B ≥34J

Tamprumo modulis E ≈ 2,06×10⁵ MPa

4.2 Žymėjimo taisyklė ir standartiniai dydžiai

Žymėjimo specifikacija Simbolis: [ Formatas: aukštis × flanšo plotis × juostos storis, pvz. [10# = 100 × 48 × 5,3 mm Vienodo aukščio modeliai skirstomi į a/b/c klases su platesniais flanšais ir storesniais tinkleliais, kad būtų padidinta laikomoji galia.

4.3 Sekcijos mechaninės charakteristikos (tipiniai dydžiai)

[10# Inercijos momentas Ix ≈ 198 cm⁴ Pjūvio modulis Wx ≈ 39,7 cm³ Sukimo spindulys ix ≈ 3,95 cm

[20a# Inercijos momentas Ix ≈ 1780 cm⁴ Pjūvio modulis Wx ≈ 178 cm³ Sukimo spindulys ix ≈ 7,86 cm Charakteristika: geras atsparumas lenkimui išilgai stiprios X ašies, silpnas šoninis standumas ir atsparumas sukimui ant silpnos Y ašies, lenkimas netinka esant silpnai Y ašiai.

4.4 Matmenų ir formos tolerancija

Standartiniai fiksuoti ilgiai: 6m, 9m, 12m, galimas individualus pjovimas

Aukščio h tolerancija: ±1,5–3,0 mm (kinta priklausomai nuo modelio dydžio)

Flanšo pločio b tolerancija: ±1,5 ~ 2,0 mm

Tiesumas: ≤2 mm vienam metrui, bendras tiesumas ≤0,2% viso ilgio

Sukimas: ≤1,5 ​​mm vienam metrui

4.5 Apdirbimas ir paviršiaus našumas

Pristatymo būklė: Karštai valcuotas juodas paviršius su oksido nuosėdomis

Galimybė apdirbti: Lengvas pjovimas, gręžimas, suvirinimas ir lenkimas, skirtas gamybai vietoje

Antikorozinės galimybės: rūdžių šalinimas + gruntinis dažymas, karštas cinkavimas, plastiko purškimas

4.6 Aptarnavimo temperatūra ir apkrovos ribos

Taikomas temperatūros diapazonas: -20 ℃ ~ 80 ℃

Apkrovos charakteristika: atviras skerspjūvis, mažas šoninis standumas ir silpnas atsparumas sukimui; tinka tiesiog atramoms vienaašiams lenkimo elementams, draudžiama aukštybiniams pagrindiniams rėmams, ilgo tarpatramio pagrindinėms sijoms ir pagrindinėms vėjo apkrovą laikančioms sudedamosioms dalims

Sujungimo būdas: prisukamas arba suvirinamas; Dviejų kanalų nugara sujungimas labai pagerina bendrą standumą

V. DUK:

Kl .: Ar kanalinis plienas gali būti naudojamas kaip apkrovą laikanti vertikali kolona aukštybiniams rėmams?

A: Nerekomenduojama. Karštai valcuotų konstrukcinių plieno kanalų sekcijos turi atvirą skerspjūvį vienoje pusėje, todėl blogas šoninis standumas ir atsparumas sukimui; naudojant juos vien, jie linkę į nestabilumą ir deformaciją. HW plačiabriaunės H formos sijos yra tinkamiausias pasirinkimas pirminėms kolonoms aukštybinėse konstrukcijose.

Q: What is the best anti-corrosion treatment for channel steel in outdoor coastal projects?

A: Viso įrenginio karštasis cinkavimas rekomenduojamas ilgalaikiam poveikiui lauke arba pakrantėje naudojant druskos purškimą; trumpalaikiam naudojimui patalpose esant drėgnoms sąlygoms, pakanka pašalinti rūdis, po to užtepti du antikorozinio grunto sluoksnius.

Kl.: Kaip pasirinkti tokio paties aukščio „a“, „b“ ir „c“ tipo kanalų plieną?

A: „a“ tipo juosta ir flanšai yra ploniausi, todėl laikomoji galia yra mažiausia, o „c“ tipas turi didžiausią storį. Didelės apkrovos ar ilgo tarpatramio atveju pirmenybė teikiama storesniems „b“ arba „c“ potipiams.

K: Kokie sprendimai egzistuoja, jei vieno kanalo plieninės sijos standumas yra nepakankamas?

A: Dvi kanalinės plieninės sijos gali būti sujungtos viena su kita, tarp jų įstatant jungiamąsias plokštes, kad būtų sudaryta sudėtinė dėžutės formos dalis; tai žymiai padidina šoninį standumą ir atsparumą sukimui.

Kl .: Ar kanalo plieną galima supjaustyti iki tam tikro ilgio, jei reikia?

A: Taip. Standartinio ilgio (6 m, 9 m arba 12 m) pagal jūsų brėžinius galima nupjauti bet kokį ilgį, o nupjautus galus, jei reikia, galima išlyginti.

Teorinis kanalo plieno svoris

Vienetas: kg/m, mm
