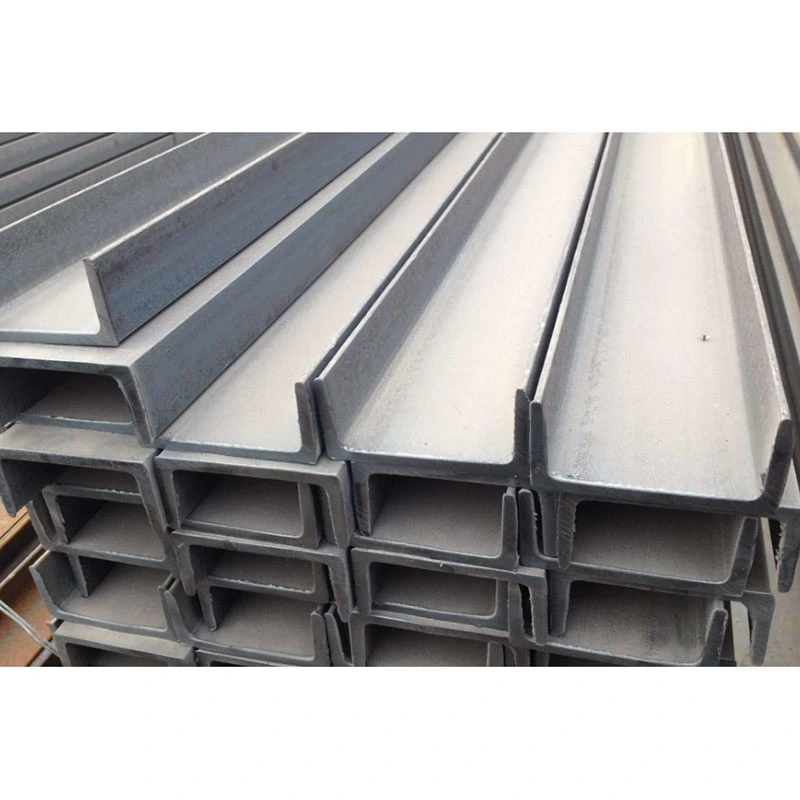

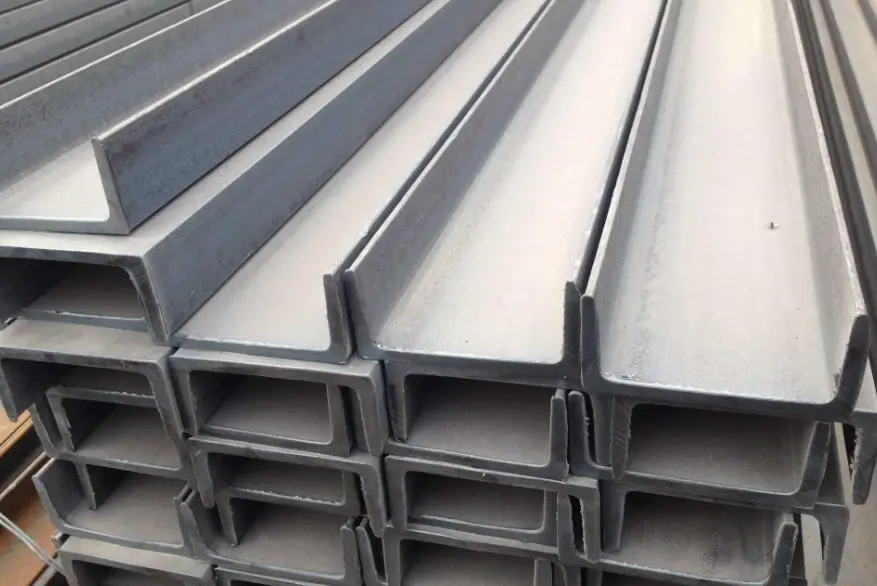

Karštai valcuoto konstrukcinio plieno kanalas

Karštai valcuoti konstrukciniai plieno kanalai yra plačiausiai plieninėse konstrukcijose naudojamos lengvos, atviro profilio sekcijos. Skirtingai nuo H arba I sijų, kurios yra skirtos abipusiam lenkimui, šiuose kanaluose naudojama vienpusė U formos anga, suteikianti unikalias suspaudimo ir suvaržymo galimybes. Jie yra specialiai sukurti pagalbinėms apkrovoms, pvz., rėmo tvirtinimui, atraminiams pagrindams, įterptoms sienų sudedamosioms dalims ir karkasams. Skirtingai nuo šalto formavimo plonasienių C profilių, karšto valcavimo kanalai pasižymi tankia metalurgine struktūra ir puikiu atsparumu gniuždomajai deformacijai, todėl yra tinkami reiklioms aplinkoms, įskaitant pramonines ir drėgnas lauko vietas.

Naudodamas esamas žaliavų atsargas, HAISHENG atlieka tik antrinį precizinį apdorojimą, pašalindamas plokščių sujungimo poreikį ir užtikrindamas trumpą pristatymo laiką. Taip pat siūlome vienas kito suvirinimo modifikacijas, kad padidintume sukimo standumą ir efektyviai atitiktų daugumos lengvųjų plieninių konstrukcijų pagalbinių komponentų reikalavimus.

Produktų klasifikavimas ir skerspjūvio identifikavimas

1. Skirtumas tarp dviejų tipų kanalų sekcijų

- Karštai valcuotas konstrukcinis plieno kanalas: suformuotas iš vientiso gabalo aukštoje temperatūroje plieno gamykloje; pasižymi vienodu juostos ir flanšo storiu ir būdingu vidinio flanšo paviršiaus nuolydžiu; pasižymi dideliu pagrindinės medžiagos tvirtumu ir atsparumu smūgiams; tinka nešančiosioms nuolatinėms konstrukcijoms.

- Šaltai suformuotas C kanalas: suformuojamas valcavimo būdu lenkiant plonus plieno lakštus aplinkos temperatūroje be terminio apdorojimo; pasižymi plonesnėmis sienomis ir mažesniu savo svoriu; naudojamas tik lengvo skersmens plieninėms stogo sijos ir vidaus rėmams; neleidžiama naudoti kaip laikančiosios įtempimo dalys.

2. Modelio žymėjimas ir matmenų apibrėžimai

– Pavadinimo standartas: pavadintas naudojant formatą „[“ + skaičius + priesaga „a“ arba „b“ (pvz., „[14a“, „[16b"); priesaga „a“ reiškia lengvą modelį su plonesniais flanšais, o „b“ reiškia tvirtą modelį su storesniais flanšais.

– Skerspjūvio parametrai: apibrėžiami keturiais parametrais – juostos aukštis (h), flanšo plotis (b), juostos storis (tw) ir flanšo storis (tf). Visi karštai valcuoti konstrukciniai plieniniai kanalai turi būdingą nuolydį vidiniame flanšo paviršiuje, todėl jie nesuderinami su standartinėmis jungtimis, naudojamomis I arba H sijomis.

- Gamykliniai standartiniai ilgiai: tiekiami standartiniai 6 m, 9 m ir 12 m ilgiai; nestandartinių ilgių iš gamyklos nėra; ypač ilgiems elementams reikalingas nuožulnus sandūrinis suvirinimas.

3. Medžiagos atrankos kriterijai

- Q235B: tinka standartinėms patalpų aplinkoms, sausoms lauko vietoms, bendroms vamzdynų atramoms ir sienoms; 95% prieinamumas rinkoje; mažiausia pirkimo kaina.

- Q355B: tinka dulkėtoms pramoninėms aplinkoms, vietoms, kuriose yra įrangos vibracijos, tvirti laikikliai ir didelės vėjo apkrovos įtempimo jungtys; siūlo 51 % didesnę takumo ribą ir puikų atsparumą ciklinėms (kintamoms) apkrovoms.

Gamykloje tiekiama tiksli apdaila ir standartizuoti sprendimai

1. Standartiniai užbaigti komponentai

- Pagrindinio kanalo korpusas: supjaustytas pagal ilgį naudojant CNC šaltuosius pjūklus; galiniai paviršiai yra statmeni ir lygūs, juose nėra oksidacijos šukių, susijusių su plazminiu pjovimu, taip išvengiant surinkimo tarpų.

- Galinės jungiamosios detalės: plokščios jungties galinės plokštės ir kanalo galo sandarinimo plokštės (sandarinimo plokštės uždaro kanalo angą, kad užblokuotų lietų ir dulkes ir taip sulėtintų vidinę koroziją)

- Vidiniai kanalo komponentai: vertikalios vidinės standumo briaunos (taškiniu būdu privirintos prie vidinių sienelių, kad būtų išvengta įprastos atviros dalies kanalo išsikišimo į išorę dėl suspaudimo)

- Šoniniai priedai: Komunalinės atraminės plokštės, tarpkoloniniai surišimo antgaliai ir apskriti vamzdžių spaustukai (skirti šoniniam tvirtinimui ir laikančiosioms jungtims)

2. Varžtų skylių gamybos ir kėlimo nuostatos

- Skylių gamyba: laikančiųjų jungčių skylės tiksliai išgręžiamos 3 ašių CNC staklėmis (tolerancija ±0,2 mm); suderinamas su 4.8 klasės standartiniais varžtais ir 8.8 klasės didelio stiprumo varžtais; nereikia atlikti presavimo vietoje

- Kėlimo reikmenys: sunkiems karšto valcavimo konstrukciniams plieniniams kanalams, kurių ilgis viršija 9 m, abiejose pusėse yra simetriškai suvirintos kėlimo kilpos; trumpesni komponentai pakeliami tiesiai per flanšus, todėl nereikia papildomo suvirinimo

3. Scenarijui būdingos antikorozinės ir ugniai atsparios konfigūracijos

- Standartinis naudojimas patalpose: St3 rankinis rūdžių pašalinimas, po kurio dengiama dviejų sluoksnių dengimo sistema (gruntas ir viršutinis sluoksnis); sausos plėvelės storis 55–90μm; užtikrina 8 metų apsaugą nuo rūdžių patalpose

- Naudojimas lauke pakrantėje: Sa2.5 rūdžių šalinimas šratiniu pūtimu, po kurio atliekamas karštasis cinkavimas; cinko dangos storis ≥70μm; užtikrina 8–12 metų atsparumą druskos purškiamai korozijai

- Ugniai atsparios zonos: esamo antikorozinio sluoksnio padengimas plona plėvele besiplečiančia ugniai atsparia danga; atitinka 1 valandos atsparumo ugniai standartą

4. Trijų tipų ant grindų montuojamų gatavo gaminių konfigūracijos

- Įrangos atraminis pagrindo kanalas: Kanalo korpusas + pagrindo plokštė + vidinis vertikalus standinimas + pilnas antikorozinis apdorojimas; naudojamas ant grindų montuojamiems ventiliatorių ir vandens siurblių pagrindams

- Tarpkoloninis sujungimo strypo kanalas: kanalo korpusas + dvišalės tvirtinimo auselės + padėties nustatymo varžtų skylės; naudojamas H profilio plieninių kolonų ir apskritų vamzdžių kolonų šoniniam stabilizavimui ir tvirtinimui

- Lengvo gabarito plieniniai gaubtai: šaltai formuoti C profiliai + galinės plokštės + apkabos; naudojamas stogo ir sienų spalva padengtoms plieno plokštėms paremti.

5. Kartu su siunta pateikiami patikrinimo dokumentai

Originalūs gamintojo medžiagų kokybės sertifikatai, visų matmenų ir vizualinės patikros įrašai ir unikalūs komponentų purškimo kodo ID – visi pateikti anglų kalba – skirti tiesiogiai naudoti užjūrio aikštelės priežiūros patvirtinimams ir muitinės formalumams atlikti.

Pagrindiniai praktiniai privalumai

1. Parduodamas prieinamumas be nulinio tinkinimo laiko

Visos karštai valcuoto kanalinio plieno specifikacijos laikomos sandėlyje, todėl nereikia atlikti daug laiko reikalaujančių procesų, tokių kaip plokščių pjovimas, surinkimas ir suvirinimas povandeniniu lanku. Palyginti su 12–18 dienų H-sijų pristatymo laiku, standartinės specifikacijos gali būti tiksliai apdorojamos ir išsiųstos per 24 valandas, puikiai patenkinant skubius nedidelio masto pirkimų poreikius, pvz., gamyklos modernizavimą, vamzdynų papildymą ir avarinį remontą.

2. Atviro kanalo dizainas palengvina integruotą M&E (mechaninį ir elektrinį) maršrutą

Atvira U formos vidinė ertmė suteikia daug vietos maršrutizavimui; žemos įtampos kabelius ir mažus vandens tiekimo / drenažo vamzdžius galima įmontuoti ir pritvirtinti tiesiai viduje, nereikalaujant papildomų išorinių laikiklių. Skirtingai nuo siaurų I formos sijų ertmių ar uždarų kvadratinių vamzdžių ertmių, ateityje atliekant M&E linijų priežiūrą ar pakeitimą nereikia įpjauti komponento antikorozinės dangos, todėl O&M sąnaudos sumažėja daugiau nei 40%.

3. Plokščias galinės plokštės dizainas supaprastina montavimą po žeme

Išorinė kanalo plieno galinė dalis yra ištisinis plokščias paviršius, leidžiantis montuoti tiesiai į lygų paviršių prie betoninių sienų arba plieninių sijų šonų be išsikišusių tarpų ar nelygių sąsajų. Skirtingai nuo kūginių I formos sijų flanšų arba dvigubų H formos sijų flanšų, montuojant prie įterptų inkarų nereikia išlyginti tarpiklių, o tai žymiai sumažina darbo vietoje laiką.

4. Lankstus derinimas ir modifikavimas nestandartinėms konstrukcijoms

Du karštai valcuoti konstrukciniai plieniniai kanalai gali būti suvirinti vienas prie kito, kad būtų sudaryta lygiavertė uždara dėžės sekcija, įveikiant būdingus atskirų kanalų trūkumus, susijusius su sukimo standumu ir šoniniu stabilumu. Jas taip pat galima sujungti akis į akį, kad būtų suformuotos tuščiavidurės kolonos, nereikalaujant individualaus pjovimo, efektyviai išsprendžiant medžiagų atliekų problemas, susijusias su mažomis, nestandartinėmis kolonomis.

5. Optimalios bendros sąnaudos naudojant mažą apkrovą

Esant lygiavertėms šoninėms tvirtinimo ir atraminės apkrovos sąlygoms, savisvoris yra 13 % mažesnis nei tokio paties aukščio I formos sijų, todėl tuo pačiu metu sumažėja žaliavų įsigijimo, logistikos ir kėlimo išlaidos. Kai atliekamos tik pagalbinės nešančiosios funkcijos, našumas visiškai atitinka kodo reikalavimus be atliekų, susijusių su „pernelyg suprojektuota“ H arba I sijų galia.

Keturių pagrindinių konstrukcinio plieno tipų palyginimas pagal pagrindinius atrankos kriterijus

1. Suspaudimo ir suvaržymo galimybių skirtumai

Tik plieniniai kanalai (C kanalai) turi atviro profilio „suėmimo“ galimybę; kanalo anga leidžia tiesiogiai įterpti ir suspausti apvalius vamzdžius, apvalius kabelius ar mažesnes konstrukcines dalis, nereikalaujant išorinių spaustukų. H formos sijos, I formos sijos ir kvadratiniai vamzdžiai remiasi išoriniais tvirtinimais, todėl suspaudimo taškai gali pasislinkti veikiant apkrovai ir dėl to prastas stabilumas nuo vibracijos arba atramų linijų siūbavimo.

2. Struktūrinės funkcijos ir ribų skirtumai

- H-sijos: subalansuotas dviejų krypčių standumas; tinka pirminėms laikančioms sijoms didelio tarpatramio perdangose ​​ir stoguose; galintis atlaikyti nuolatines dideles vertikalias apkrovas.

- I formos sijos: puikus atsparumas lenkimui išilgai stiprios ašies; tinka antrinėms sijoms mažose ir vidutinėse platformose ir grindyse; skirta vienakryptim vertikaliam lenkimui.

- Karštai valcuoti konstrukciniai plieniniai kanalai: tinka šoniniam sutvirtinimui, atramoms, įterptiesiems komponentams ir suvaržymo fiksavimui; Draudžiama naudoti kaip atskiras pirmines sijas, kurios vertikaliai lenkiasi per 8 metrus.

- Kvadratiniai vamzdžiai: puikus dvikryptis atsparumas sukimui; uždaras profilis užtikrina patvarų atsparumą korozijai; pirmiausia naudojamas vertikalioms kolonoms; tačiau išpjovus skylutes labai sunku ištaisyti koroziją tuščiavidurės sekcijos viduje.

3. Modifikacijos ir priežiūros skirtumai po montavimo

Plieniniai kanalai turi tris atviras puses, leidžiančias suvirinti atramines plokštes arba antgalius bet kurioje vietoje be vidinio šlifavimo. Priešingai, išpjovus skylę kvadratiniame vamzdyje, vidinės ertmės negalima išvalyti nuo rūdžių arba perdažyti, todėl kyla didelė paslėptos vidinės korozijos rizika. Trumpų kanalų sekcijų sujungimas vietoje ir angų vietų keitimas yra paprasti procesai, kuriuos standartiniai vietos technikai gali atlikti savarankiškai.

4. Tinkamumo taikyti santrauka

Pirmenybę teikite karšto valcavimo plieniniams kanalams, skirtiems lauko vamzdynų atramoms, užuolaidų sienelėms ir tarpstulpelių tvirtinimui; pirmenybę teikti H sijomis pirminėms stogo sijoms, dengiančioms didelius plotus; pirmenybę teikti I sijų antrinėms sijoms takuose ir platformose; ir pirmenybę teikti kvadratiniams vamzdžiams išorinėms dekoratyvinėms kolonoms.

Tikslus gamybos procesas nuo galo iki galo

I. Standartinė karštai valcuoto kanalinio plieno apdorojimo eiga

1. Pakartotinis žaliavos patikrinimas: patikrinkite medžiagos klasę ir modelį; apžiūrėkite, ar nesilenkia ar nesisuko; prieš tai mechaniškai ištiesinti reikalavimų neatitinkančius komponentus; atmesti žaliavas su gilia paviršiaus korozija.

2. Tikslus pjovimas CNC: supjaustykite pagal ilgį šaltaisiais pjūklais; Paruoškite V formos suvirinimo nuožulnius ant juostų ir flanšų ilgoms sandūrinėms jungtims, kad užtikrintumėte visišką įsiskverbimą.

3. Aksesuarų padėties nustatymas ir suvirinimas: sustatykite standiklius, galines plokštes ir spaustukus pagal brėžinius; tiksliai pritvirtinkite vidinius standiklius į kanalo ertmę, išlaikydami ≤ 0,8 mm tarpą.

4. Ekranuotas suvirinimas dujomis: nepertraukiamai suvirinkite CO2 dujomis, kad išvengtumėte poringumo; kritines apkrovas laikančias sandūrines suvirinimo siūles atlikti ultragarsinio bandymo (UT) mėginių ėmimu pagal II laipsnio standartus.

5. Tikslus skylių darymas: CNC gręžimo skylės didelės apkrovos prijungimo taškams; vietoje sukurkite įvairias proceso skyles ir nuvalykite kraštus.

6. Deformacijos korekcija: Teisingas suvirinimo sukeltas lenkimas arba sukimas naudojant žemos temperatūros liepsnos tiesinimą, kad nepakenktumėte pagrindinės medžiagos mechaninėms savybėms.

7. Paviršiaus antikorozinis apdorojimas. Pašalinus rūdis, užtepkite antikorozinę dangą arba karštuoju cinkavimu; leisti dangai natūraliai sukietėti, kad atitiktų standartus.

8. Galutinė apžiūra ir pakavimas: pažymėkite komponentų ID numerius; patikrinti visus matmenis; paketas gabenimui jūra naudojant vandeniui atsparią tempimo plėvelę ir medinius padėklus.

II. Specialus dviejų kanalų dėžės sekcijų surinkimo procesas

Pastatykite du karštai valcuotus konstrukcinius plieno kanalus iš abiejų pusių naudodami tam skirtą strypą → pritvirtinkite pertraukiamomis suvirinimo siūlėmis, kad išvengtumėte nesutapimo → atlikite išorinių pusių nepertraukiamą suvirinimą per visą ilgį → atlikite bendrą šoninį ištiesinimą → užbaigite skylių susidarymą ir antikorozinį apdorojimą. Gautas suvirintas komponentas užtikrina dviejų krypčių standumą, prilygstančią tų pačių specifikacijų dėžės profilio sijai, tuo pačiu sumažinant išlaidas 22%. III. Konstrukcinio plieno apdirbimo procedūrų lyginamoji analizė

- H-sijos: apima kelis etapus – plokščių surinkimą, povandeninį lankinį suvirinimą ir flanšo tiesinimą; sudėtingas procesas; pirmiausia gaminami pagal užsakymą.

- I formos sijos / kanalinis plienas: apima tik karštai valcuotų medžiagų pjovimą ir smulkių komponentų suvirinimą; supaprastintas procesas; visų pirma apima gilų jau paruoštų atsargų apdorojimą.

Išsamūs standartizuoti našumo parametrai

1. Matmenų tolerancijos

- Bendras komponento ilgio nuokrypis: ±3 mm

- Šoninė deformacija (nukrypimas / nukrypimas): ≤L/1000 (kur L yra tikrasis komponento ilgis)

- Flanšo posūkis ir galo nuolydis: atitinka GB/T 707 nacionalinius karštai valcuoto kanalo plieno standartus.

2. Pagrindinės medžiagos mechaninės savybės

3. Skerspjūvio struktūriniai parametrai

- Standumo charakteristikos: stiprios ašies lenkimo charakteristikos atitinka lengvų antrinių sijų reikalavimus; silpnos ašies šoninis standumas yra nepakankamas; vieno elemento atsparumas sukimui yra silpnas; Vidutinio tarpatramio apkrova be šoninės atramos griežtai draudžiama.

- Atsparumo vėjui koeficientas: fiksuotas 1,40 (žemesnis nei lygiavertės H-sijos, didesnis nei besiūlių apvalių vamzdžių); mažesnė vėjo sukeltų deformacijų rizika žemo profilio lauko atramoms.

- Suspaudimo keliamoji galia: unikali mechaninė galimybė vietiniam prispaudimui / suvaržymui; atlaiko šonines ir radialines suspaudimo jėgas – tokios konstrukcijos ypatybės nėra kitose atviro profilio plieno dalyse.

4. Suvirinimo tikrinimo standartai

- Pirminės laikančiosios sandūrinės siūlės: II laipsnio suvirinimo patikrinimas; 20 % mėginių ėmimo dažnis ultragarsiniam testavimui (UT) kritiniuose įtempimo / jungties taškuose.

- Standiklio ir auselės plokščių suvirinimo siūlės: tik vizualiai patikrinta; atitiktis reikalauja, kad nebūtų šaltų sluoksnių, poringumo ar suvirinimo purslų / dėmių.

5. Ryšio ir priedų parametrai

- Varžtų pasirinkimas: 4.8 klasės standartiniai varžtai įprastoms statinėms atramoms; 8.8 klasės didelio stiprumo varžtai, skirti vibruojančiai įrangai arba padidinto įtempimo jungtims.

- Sujungimo plokštės storis: standartinis diapazonas 8–20 mm; parenkami atsižvelgiant į konkrečius šoninio įtempimo ir šlyties apkrovos reikalavimus.

Kaip išsirinkti aukštos kokybės plieninių konstrukcijų sijų gamintoją?

1. Išsamios atsargos ir greitas pristatymas tarp regionų

HAISHENG turi paruoštas karšto valcavimo konstrukcinio plieno kanalų (dydžių 10#–28#) atsargas keturiose pagrindinėse gamybos bazėse, vykdydamas užsakymus vidaus, Pietryčių Azijos ir Centrinės Azijos rinkoms. Pašaliname vėlavimus dėl tarpinių atsargų trūkumo; standartiniai užsakymai, kuriems reikalingas tikslus apdorojimas, pakraunami ir išsiunčiami per 48 valandas, o viso konteinerio eksportas apdorojamas supaprastinus konteinerių pakrovimą.

2. Specializuotas atviro profilio komponentų apdorojimas

Siekdami išspręsti tokias problemas kaip flanšo išsiplėtimas ir užtikrinti tvirtą prigludimą prie nuožulnių paviršių, naudojame specializuotus padėties nustatymo strypus, kurie išlaiko 0,5 mm tvirtinimo detalių ir spaustukų tvirtinimo toleranciją. Tai išsprendžia įprastas pramonės problemas, tokias kaip laisvos jungtys ant nuožulnių paviršių ir konstrukcijos atsipalaidavimas veikiant apkrovai.

3. Atitinkamas daugiakalbis eksporto pristatymas

Pateikiame originalias visų gamyklos dokumentų ir bandymų ataskaitų versijas anglų kalba, įskaitant trečiosios šalies karštojo cinkavimo ir dažų plėvelės storio SGS patikrą. Mūsų dokumentai atitinka visus užsienio projektų savininkų auditų, muitinės formalumų ir projektų konkursų atitikties reikalavimus.

4. Antikorozinis ir komponentų modifikavimas pagal poreikį

Antikorozinius sprendimus pritaikome prie projekto vietos klimato, taikydami diferencijuotą vidaus, pakrančių ir chemijos pramonės zonų apdorojimą. Mes palaikome nestandartines modifikacijas, tokias kaip kanalų suvirinimas, pritaikytos formos gnybtai ir ekscentrinis skylių vėrimas, todėl klientams nereikia perduoti papildomo apdorojimo.

5. Nemokama techninė pagalba struktūriniam atrankai

Pagalba prieš pardavimą apima ekspertų rekomendacijas, kaip atskirti karšto valcavimo ir šalto formavimo kanalus, kad būtų išvengta konstrukcijos saugos rizikos, kurią sukelia netinkamas pasirinkimas. Pagalba po pardavimo apima nuotolinę techninę pagalbą, susijusią su tvirtinimo ir laikiklio montavimu dideliame aukštyje, taip pat nuolatinį atsekamumą naudojant komponentų dalių numeravimą.

DUK

1 klausimas: ar karšto valcavimo kanalinis plienas ir šaltai formuotas C formos plienas gali būti pakeisti vienas kitu?

A: Ne, jų negalima pakeisti. Karštai valcuoto konstrukcinio plieno kanalo pagrindinė medžiaga buvo termiškai apdorota ir grūdinta, todėl ji pasižymi dideliu kietumu ir atsparumu smūgiams. Jis naudojamas nuolatinėms konstrukcinėms apkrovoms; o šaltai formuotas C formos plienas turi ploną sienelę ir yra linkęs deformuotis, todėl naudojamas tik gaubtų sijoms. Specifikacijose draudžiama jį naudoti sujungimo strypams ir laikančiosioms atramoms.

2 klausimas: koks yra didžiausias vieno kanalo plieno atstumas?

A: Be šoninės atramos didžiausias atstumas yra 4,5 metro. Jei tarpatramis tai viršija, reikia pridėti šoninius sujungimo strypus arba dviejų kanalų dėžės konstrukciją, kad būtų išvengta silpnosios ašies šoninio apvirtimo.

3 klausimas: ar kanalo plieno ertmėje būtina atlikti antikorozinį apdorojimą?

A: Smėliavimo ir purškimo procesas gali apimti visą ertmės vidų, todėl nereikia papildomo apdorojimo; karštojo cinkavimo proceso cinko sluoksnis gali tolygiai prilipti prie vidinės ertmės. Tik uždaro kanalo plieno negalima apsaugoti nuo korozijos viduje, o kanalo pliene nėra vidinių rūdžių aklųjų dėmių.

4 klausimas: kokie yra A ir B tipo kanalų plieno atrankos kriterijai?

A: Statinėms nedidelėms apkrovoms ir trumpiems tarpatramiams A tipas pasirenkamas siekiant sutaupyti pirkimo išlaidų; didelio aukščio skersiniams strypams, įrangos vibracijai ir šoninio smūgio apkrovoms B tipas pasirenkamas siekiant pridėti storesnio flanšo, kad būtų išvengta vietinio gniuždymo ir įtrūkimų.

5 klausimas: ar kanalo plienas gali būti naudojamas kaip pagrindinė stogo sija?

A: Tai nerekomenduojama. Atviras skerspjūvis pasižymi itin prastu sukimo stabilumu, o dėl kintamos vėjo ir sniego apkrovų stogą komponentas gali susisukti ir sugesti. Jis gali būti naudojamas tik kaip antrinė stogo skersinių strypų sija ir negali būti naudojama kaip pagrindinė laikančioji sija.
