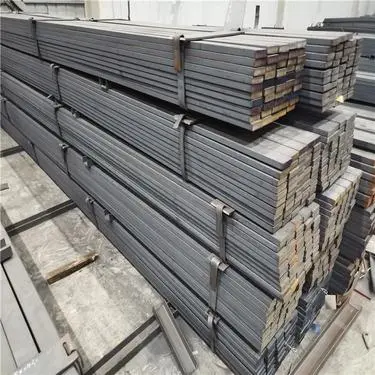

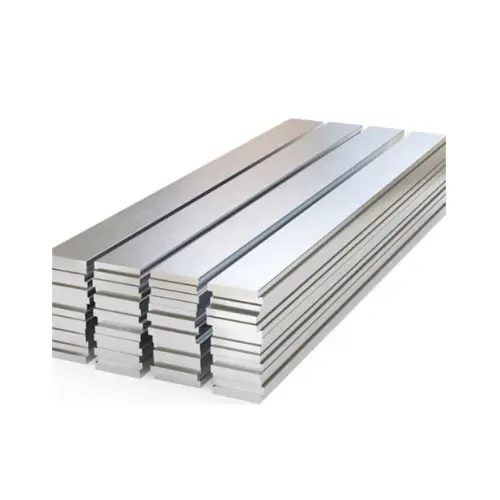

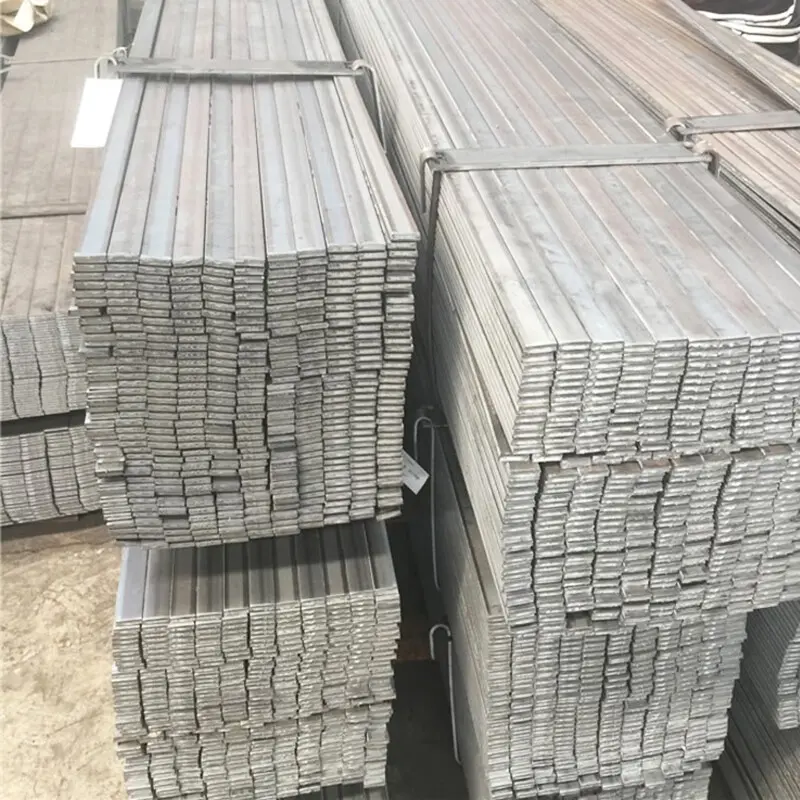

Karštai valcuoti plieniniai statybiniai strypai

Karštai valcuoti plieniniai statybiniai plieniniai strypai yra stačiakampio skerspjūvio su užapvalintais kraštais. Jie atitinka GB/T 704-2016 standartą ir daugiausia gaminami iš Q235B arba Q355B plieno. Specifikacijos svyruoja nuo 12–300 mm pločio ir 3–60 mm storio, standartinio ilgio 6 m, 9 m arba 12 m.

Kokios yra produkto savybės?

I. Konstrukcinės ir mechaninės charakteristikos

1. Skerspjūvis yra ilgas, plokščias stačiakampis, kurio plotis žymiai viršija storį. Jis pasižymi vidutiniu atsparumu lenkimui ir šoniniam standumui su aiškia laikančiosios ašies ašimi, todėl idealiai tinka naudoti su vienakrypčiais apkrovomis, įtempimo ryšiais ir prispaudimu.

2. Paprastai pagamintas iš anglinio konstrukcinio plieno, medžiaga yra vienoda ir kieta. Jis stabiliai veikia esant statinėms ir nedidelėms dinaminėms apkrovoms ir yra atsparus trapiems lūžiams.

3. Jis pasižymi mažu savojo svoriu, palyginti su jo skerspjūviu, ir aukštu medžiagų panaudojimo efektyvumu; kai naudojamas kaip jungtys arba įtempimo raiščiai, jis veiksmingai sumažina bendrą konstrukcijos apkrovą.

II. Forma ir surinkimo charakteristikos

1. Plokšti paviršiai ir vienodi kraštai užtikrina puikų prigludimą, leidžiantį montuoti lygiai prieš konstrukcines dalis. Jis tinkamas tokioms reikmėms kaip spaustukai, kraštų juostos, sutvirtinimas ir įtempimo raiščiai.

2. Jo plonas profilis ir paprasta forma leidžia lanksčiai išdėstyti, todėl jį galima pritaikyti netaisyklingoms vietoms ir ankštoms statybinėms erdvėms.

3. Platus modulinių specifikacijų asortimentas, siūlantis įvairius pločio ir storio derinius, leidžia pritaikyti vietoje ir užtikrina didelį universalumą.

III. Apdorojimo ir ryšio charakteristikos

1. Jis puikiai veikia tiek karšto, tiek šalto apdorojimo metu. Jį galima lengvai pjaustyti, gręžti, lenkti, valcuoti, suvirinti ir štampuoti, nereikalaujant sudėtingų mechanizmų. 2. Įvairūs sujungimo būdai: pirmiausia sujungiami per juosmeninį arba sandūrinį suvirinimą, bet taip pat gali būti tvirtinami varžtais arba kniedėmis; jungties gamyba yra paprasta.

3. Pagal poreikį galima kirpti ilgius su minimaliomis medžiagų atliekomis; patogus smulkių ar netaisyklingos formos detalių apdorojimas.

IV. Atsparumas korozijai ir prisitaikymas prie aplinkos

1. Valcuotas karšto valcavimo paviršius išlaiko malūno apnašas; gali būti taikomos tokios procedūros kaip karštasis cinkavimas, šaltasis cinkavimas, dažymas ar juodinimas. Apdorotas atsparumu korozijai, jis tinkamas naudoti patalpose, lauke ir drėgnoje arba atviroje aplinkoje.

2. Mechaninės savybės išlieka stabilios standartiniame temperatūrų diapazone nuo **-20°C iki 250°C**, be reikšmingo veikimo pablogėjimo.

V. Kainos ir gaminių variacijos

1. Paprasti gamybos procesai ir didelio masto gamyba lemia žemas kainas ir daug atsargų, todėl tai yra labai ekonomiškas pagrindinis struktūrinis profilis.

2. Skirstomas į karšto valcavimo plokščią plieną ir šaltai temptą plokščią plieną:

1. Karšto valcavimo tipas: paviršiuje yra malūno skalės; vidutinis matmenų tikslumas; tinka bendroms inžinerinėms reikmėms.

2. Šaltojo tempimo tipas: didelis matmenų tikslumas ir lygaus paviršiaus apdaila; tinka tiksliam surinkimui ir mechaniniams komponentams.

VI. Karštai valcuotų plokščių statybinių plieno strypų apribojimai

1. Silpnas atsparumas šoniniam sukimui ir apvirtimui; netinkami naudoti kaip pagrindinės laikančiosios sijos ar kolonos atskirai; paprastai naudojami kaip pagalbiniai komponentai.

2. Plonesnės plokščios plieninės sekcijos yra prastai atsparios vietiniam smūgiui ir yra linkusios lenkti arba deformuotis esant per didelėms apkrovoms.

3. Atsparus greitam rūdijimui, jei ilgą laiką paliekamas lauke be apsaugos nuo korozijos.

Pagrindiniai naudojimo būdai ir taikymo sritis

I. Pagrindiniai naudojimo būdai

1. Jungiamosios detalės plieninėms konstrukcijoms

Karštai valcuoti plokšti plieniniai strypai gali būti naudojami kaip sujungimo strypai, armatūros plokštės, jungiamosios plokštės ir standikliai tarp plieninių sijų, kolonų, H sijų ir kvadratinių / stačiakampių tuščiavidurių sekcijų. Jie padidina bendrą konstrukcijos stabilumą ir yra įprastos pagalbinės medžiagos plieninių konstrukcijų sujungimams.

2. Įterptosios dalys ir komponentai

Naudojamas įterptoms plokščioms plieninėms plokštėms, įterptiesiems surišimo elementams ir įžeminimo juostoms gaminti; plačiai taikomas įterptųjų komponentų projektuose, skirtuose pastatų pamatams, sienoms ir stogams dengti.

3. Aptvarų ir kraštų apipjaustymo sistemos

Naudojamas kraštams apipjaustyti ir apvynioti spalva dengtas plienines plokštes, sienas, stogus ir durų/langų angas; taip pat naudojamas slėgio juostoms, kraštų sandarinimo karkasams, plokščių jungčių dangtelio juostoms ir sandarinimo / vandens blokavimo komponentams. 4. Vamzdžių ir įrangos priedai

Vamzdžių spaustukai, vamzdžių spaustukai, laikiklių dirželiai, įrangos tvirtinimo juostos ir linijos tvirtinimo juostos; naudojamas organizuotam vamzdžių ir kabelių tvirtinimui.

5. Maitinimo ir žaibo apsaugos įžeminimas

Pastatų, gamyklų, elektros paskirstymo patalpų ir specializuotos įrangos įžeminimo plokštieji strypai, žaibo apsaugos žemyn laidininkai ir potencialo išlyginimo juostos; medžiagos, atitinkančios energetikos pramonės standartus.

6. Apsauginiai turėklai, turėklai ir takai / laiptai

Laiptų pakopos krašto apdaila, turėklų sutvirtinimo juostos, paprasti apsauginiai turėklų skersiniai ir neslystančios platformos juostos.

7. Mechaninis ir techninis apdorojimas

Antspauduotos dalys, smulkūs įrangos rėmai, įrankių priedai, techninės įrangos komponentai, žemės ūkio technikos dalys ir smulkių nestandartinių dalių pjovimas/apdirbimas pagal užsakymą.

8. Savivaldybės ir statybvietės laikinosios patalpos

Kaupimo sutvirtinimas, pastolių ryšiai, laikini atraminiai rėmai ir ženklų pagrindo karkasai.

II. Taikymo sritis

1. Plieninių konstrukcijų inžinerija: pagalbinės medžiagos pramonės įmonėms, surenkamiems pastatams, plieninėms stogų dangoms ir sienų apmušimo sistemoms.

2. Pastato M&E (mechaniniai ir elektriniai): elektros apsaugos nuo žaibo įžeminimas, vandentiekio / ŠVOK vamzdžių atramos ir vamzdžių tvirtinimo sistemos.

3. Energetika: pastočių, skirstomųjų patalpų ir lauko elektros įrenginių įžeminimas ir laidžios jungtys.

4. Komunalinis transportas ir transportas: kelių apdangalai, apsauginiai turėklai, autobusų prieglaudos ir komunalinio kraštovaizdžio komponentai.

5. Mašinų gamyba: bendrosios paskirties įranga, statybinės mašinos, žemės ūkio mašinos ir techninės įrangos komponentų apdorojimas.

6. Laivų statyba ir užuolaidinės sienos: laivo komponentų sutvirtinimas, architektūrinės užuolaidinės sienelės krašto apdaila ir durų/langų rėmai.

Karštai valcuotų plokščių statybinių plieno strypų gaminių pasirinkimo vadovas

· Karštai valcuotas plokščias plienas: ekonomiškas ir didelis atsargų kiekis; tinka bendram inžineriniam naudojimui, visų pirma konstrukciniams surišimams, įterptoms dalims, įžeminimui ir apkalos kraštų apdailai.

· Šaltai temptas plokščias plienas: pasižymi tiksliais matmenimis ir lygaus, švaraus paviršiaus apdaila; tinka tikslioms mašinoms, komponentams, kuriems reikalinga aukšta estetinė kokybė, ir tiksliam surinkimui.

· Karštai cinkuotas plokščias plienas: Atsparus korozijai ir rūdijimui; pirmenybė teikiama lauko, atviroje ar drėgnoje aplinkoje ir apsaugos nuo žaibo įžeminimo projektams. Pagrindiniai našumo parametrai

Standartai: GB/T 704-2016 „Karšto valcavimo plokščias plienas“, GB/T 34374-2017 „Šaltai temptas plokščias plienas“

I. Įprastos medžiagos ir mechaninės savybės

Bendrieji fiziniai parametrai

· Tankis: 7,85 g/cm³

· Tamprumo modulis: 2,06 × 10⁵ MPa

· Darbinė temperatūra: -20°C iki 250°C

II. Matmenų specifikacijų sistema

1. Paskyrimo metodas

Plotis × Storis (mm); Pavyzdžiai: 50×5, 80×6

2. Pagrindiniai dydžių diapazonai

· Plotis: 12–300 mm

· Storis: 3–60 mm

· Standartiniai ilgiai: 6m, 9m, 12m; pagal pageidavimą galima pjaustyti pagal ilgį

3. Matmenų tolerancijos

· Karštai valcuotas plokščias plienas: plotis ±1,0 mm, storis ±0,5 mm

· Šaltai temptas plokščias plienas: didesnis tikslumas; pločio/storio tolerancija ≤ ±0,3 mm

4. Teorinė svorio formulė

W (kg/m) = plotis (mm) × storis (mm) × 0,00785

5. Bendrosios specifikacijos ir svoris vienam metrui

III. Konstrukcinės mechaninės charakteristikos

1. Plokščias, pailgas skerspjūvis; turi gerą atsparumą vienakrypčiui lenkimui, bet mažą šoninį standumą. Tinka lenkimui plokštumoje, įtempimui, rišimui ir suspaudimui; netinkamas savarankiškai atlaikyti didelį sukimo momentą ar šonines apkrovas.

2. Vienoda medžiagos sudėtis be reikšmingų įtempių koncentracijos taškų; pasižymi puikiomis šalto lenkimo ir štampavimo savybėmis.

3. Stabilus šlyties efektyvumas; tinka naudoti kaip juosmens jungtis, vandens atramas ir tvirtinimo juostas.

IV. Produktų klasifikavimas ir našumo palyginimas

V. Apdorojimo savybės

1. Šalto lenkimo našumas: gali šaltai lenkti 180° kampu kambario temperatūroje be įtrūkimų ar išsisluoksniavimo lenkimo vietoje; tinka lenkimui ir formavimui vietoje.

2. Suvirinimo našumas: dėl mažo anglies kiekio šie karštai valcuoti plokšti plieniniai strypai tinka lankiniam suvirinimui ir suvirinimui ekranuotam dujomis; iš jų gaunamos tvirtos suvirinimo siūlės, atsparios trūkinėjimui.

3. štampavimas / perforavimas: lengva perforuoti ir supjaustyti; mažas apdorojimo sunkumas; tinka masinei mažų, netaisyklingos formos detalių gamybai.

4. Elektros laidumas: grynas anglinis plienas užtikrina gerą elektros laidumą ir yra standartinė medžiaga, skirta žaibo apsaugos ir įžeminimo projektams.

VI. Antikorozinio apdorojimo parametrai

1. Bazinė būklė: karšto valcavimo "juoda" apdaila (malūno mastelis); linkęs rūdyti; antikorozinis apdorojimas yra privalomas naudojant lauke.

2. Bendrieji antikoroziniai procesai ir standartinės specifikacijos

o Karštas cinkavimas: Vidutinis cinko dangos storis ≥65μm; lauko tarnavimo laikas 12–18 metų.

o Šaltasis cinkavimas / Dažymas: Cinko danga / dažų plėvelės storis 20-40μm; pirmiausia vidaus arba sausai aplinkai.

o Juodinimas / Pasyvavimas: Tik apsauga nuo rūdžių (be dekoratyvinės apdailos); naudojami vidiniams mechaniniams komponentams.

VII. Prisijungimo būdai

1. Pagrindinis: suvirinimas juosmeniu, sandūrinis suvirinimas (standartas plieninėms konstrukcijoms ir įžeminimo projektams).

2. Antrinis: varžtais, kniedijimu, spaustuku / spaustuku.

VIII. Tinkamos ir netinkamos programos

Tinka

Plieninės konstrukcijos tvirtinimas / sutvirtinimas, stogo / sienos kraštų apdailos juostos, įterptosios dalys, apsauga nuo žaibo / įžeminimas, vamzdžių spaustukai / laikikliai, laiptų turėklų apvadai, paprasti apsauginiai turėklai, mažos mechaninės techninės įrangos dalys.

Netinkamas

Atskiros pirminės laikančiosios sijos arba kolonos, komponentai, veikiami aukšto dažnio kintamo smūgio, aukšto slėgio laikantys komponentai.
