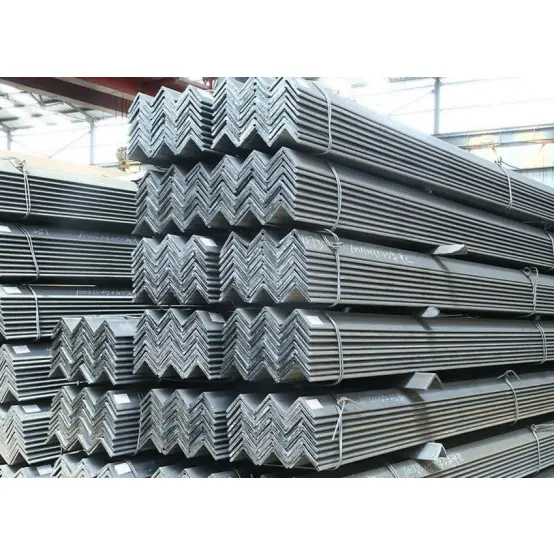

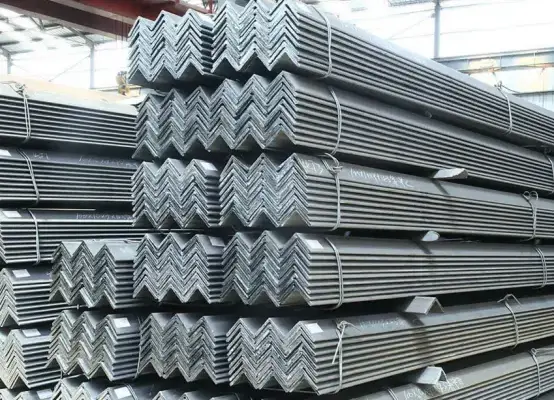

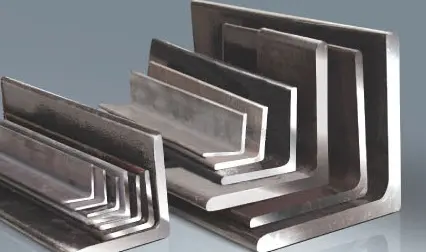

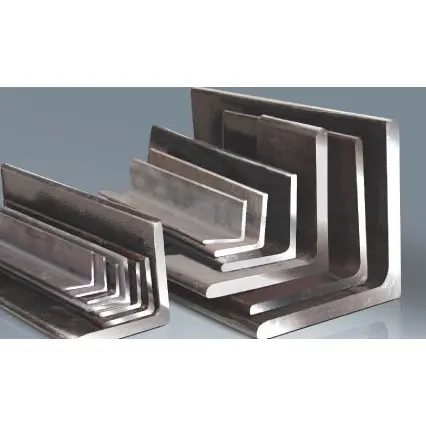

Cinkuoti konstrukciniai plieniniai kampiniai strypai

Cinkuoti konstrukciniai plieniniai kampiniai strypai yra lengvi, ekonomiški ir lengvai apdorojami bei montuojami. Dėl kompaktiškų ir universalių skerspjūvių jie dažnai naudojami konstrukciniams sujungimams, sutvirtinimui, sutvirtinimui, turėklams, atramoms, įterptoms dalims ir įvairiems pagalbiniams komponentams. Plačiai naudojami pramoniniuose objektuose, savivaldybių projektuose, elektromechaniniuose įrenginiuose ir sandėliuose, jie yra didelės apimties pagalbinė medžiaga plieninėse konstrukcijose.

Kampinių strypų charakteristikos

I. Mechaninės ir skerspjūvio charakteristikos

1. L formos skerspjūvis; lengva konstrukcija. Jie pirmiausia atlaiko ašines jėgas, šlyties jėgas ir vietinius lenkimo momentus. Dėl santykinai mažo bendro standumo jie nėra tinkami naudoti kaip pagrindinės apkrovą laikančiosios dalys, tokios kaip pagrindinės sijos ar kolonos.

2. Karštai valcuota, vientisa konstrukcija lemia mažą liekamąjį įtempį ir vienodas medžiagos savybes, todėl jos atsparios įtrūkimams ar deformacijai veikiant apkrovai.

3. Vienodų kojelių kampai siūlo simetrišką apkrovos pasiskirstymą, o nevienodi kojų kampai leidžia lanksčiai pasirinkti pagal jėgos kryptį, prisitaikant prie įvairių montavimo jungčių.

II. Ekonominės ir pirkimų charakteristikos

1. Platus specifikacijų ir modelių asortimentas; didelės rinkos atsargos ir įvairūs pirkimo kanalai; maža kaina ir mažos bendros išlaidos.

2. Lengvas, žymiai sumažinantis bendrą konstrukcijos apkrovą ir pamatų sąnaudas.

III. Apdorojimo ir konstrukcijos charakteristikos

1. Pjovimas, perforavimas, lenkimas, suvirinimas ir sujungimas yra nesudėtingi, todėl galima lanksčiai atlikti antrinį apdorojimą vietoje.

2. Kompaktiškas dydis leidžia lengvai valdyti ir kelti; universalūs surinkimo būdai (suvirinimas arba varžtais) užtikrina aukštą konstrukcijos efektyvumą.

3. Lanksčios sujungimo ir derinimo galimybės; Naudojant kelis strypus kartu galima padidinti bendrą apkrovą ir stabilumą.

IV. Naudojimo ir suderinamumo charakteristikos

1. Pristatomas karštai valcuotas "juodas" (malūno mastelis); suderinamas su antikorozinėmis priemonėmis, tokiomis kaip rūdžių šalinimas, dažymas ir karštasis cinkavimas; tinka naudoti standartinėje vidaus ir lauko aplinkoje. 2. Labai universalus; tinka įvairių pagalbinių komponentų, tokių kaip jungtys, atramos, korpuso karkasai, turėklai ir įterptosios dalys, gamybai.

V. Apribojimai

Dėl savo skerspjūvio formos jie turi ribotą atsparumą lenkimui ir šoniniam poslinkiui. Jie visų pirma tarnauja kaip pagalbiniai laikantys, jungiamieji arba sutvirtinantys komponentai ir negali išlaikyti didelių apkrovų ilgo tarpatramio ar sunkių apkrovų metu.

Naudojimas ir taikymo sritis

I. Pirminis naudojimas

1. Jungčių sujungimas ir sutvirtinimas: Cinkuoti konstrukciniai plieniniai kampiniai strypai naudojami kaip jungiamosios plokštės, standikliai ir sujungimo komponentai tarp pirminių ir antrinių plieninių elementų (tokių kaip sijos ir kolonos), o tai pagerina jungties vientisumą.

2. Įvairios atramos ir laikikliai: Vamzdžių atramų, kabelių lovelių laikiklių, įrangos pagrindų, komunalinių koridorių atramų ir stogo atramų gamyba.

3. Aptvarai ir karkasai: Pramoninių įmonių sienų/stogo staktos, spalvoto plieno dangos karkasai, pertvarų karkasai ir durų/langų rėmai.

4. Turėklai, apsauginiai turėklai ir kopėčios: gamyklos perimetro tvoros, laiptų turėklai, takų turėklai, platformų aptvarai ir pagrindiniai prieigos kopėčių komponentai.

5. Įterptosios dalys ir inkarai: konstrukcinės įterptosios dalys, pagrindo plokščių jungtys ir sieniniai ryšiai.

6. Lengvi rėmai ir laikini įrenginiai: paprastos pastogės, statybvietės sandėliukai, laikinos atramos ir pastolių dalys.

7. Plieninės konstrukcijos sutvirtinimas: H formos sijų, kanalų plieno, I formos sijų ir kitų konstrukcinių elementų sutvirtinimas, surišimas ir šoninė atrama.

II. Taikymo sritis

1. Pramoniniai pastatai: atramos sistemos, atitvarų konstrukcijos ir pagalbinės medžiagos, skirtos įrangos platformoms gamyklose, sandėliuose ir dirbtuvėse.

2. Komunalinė inžinerija: kelių apsauginiai turėklai, aikštelės lentynos, reklaminių skydų karkasai, komunalinių tinklų atramos ir nedideli takai.

3. M&E ir ŠVOK: specializuotos atramos ir pakabos ortakiams, vandens vamzdžiams ir kabeliams elektrinėse, chemijos įmonėse ir komerciniuose pastatuose.

4. Surenkamieji ir civiliniai pastatai: pagalbiniai daugiaaukščių plieninių konstrukcijų, modulinių pastatų ir nesudėtingų būstų karkasai.

5. Sandėliavimas ir logistika: lengvos lentynos, sandėliavimo pertvarų lentynos ir apsauginės konstrukcijos sandėliavimo aikštelėms. 6. Kitos sritys: pagalbinės statybos technikos konstrukcijos, pagalbinės jūrinės medžiagos, žemės ūkio technikos rėmai ir pagalbinės jėgos perdavimo bokštų dalys.

Pagrindiniai našumo parametrai

Standartas: GB/T 706-2016 (Cinkuoto konstrukcinio plieno kampiniai strypai); skirstomi į lygių ir nelygių kojų kampus.

I. Įprastos medžiagos ir mechaninės savybės

Tamprumo modulis: 2,06 × 10⁵ MPa; kambario temperatūros smūgio energija ≥ 27 J.

II. Klasifikacija, paskyrimas ir pagrindinės specifikacijos

1. Klasifikavimas ir žymėjimas

· Lygus kojos kampas: Kojų pločiai vienodi; žymėjimas: kojos plotis × kojos storis (pvz., ∠50×5).

· Nevienodas kojų kampas: Kojų pločiai skiriasi; žymėjimas: ilgos kojos plotis × trumpos kojos plotis × kojos storis (pvz., ∠63 × 40 × 5).

2. Įprasti lygių kojų kampai (pagrindinė inžinerijos dalis)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Dažni nelygūs kojų kampai

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Matmenys ir ilgio parametrai

1. Standartiniai fiksuoti ilgiai: 6m, 9m, 12m; galimas pjovimas pagal užsakymą; ilgio paklaida ±5 mm.

2. Formos tolerancijos: Kreivumas ≤ 2 mm vienam metrui; bendras kreivumas ≤ 0,2% viso ilgio; jokio reikšmingo posūkio.

IV. Struktūrinės charakteristikos

1. L-shaped open section; low torsional and flexural rigidity; tinka atsispirti ašinėms, šlyties jėgoms ir vietiniams lenkimo momentams.

2. Vienodų kojų kampai pasižymi simetriška apkrova ir dažnai naudojami dvikrypčiams tvirtinimams arba simetriškoms atramoms; nevienodi kojų kampai tinka vienakrypčiams apkrovimo jungtims.

3. Ribota vieno nario laikomoji galia; narių sujungimas arba grupavimas gali padidinti bendrą standumą.

V. Paviršiaus ir apdorojimo charakteristikos

1. Pristatymo būklė: Karštai valcuotas, juoda apdaila (su frezavimo skale).

2. Darbingumas: Lengva pjauti, gręžti, suvirinti ir lenkti; patogus gamybai vietoje.

3. Paviršiaus apsauga: suderinama su rūdžių šalinimu ir dažymu, karštuoju cinkavimu arba milteliniu dažymu; tinka tiek vidaus, tiek lauko aplinkai.

VI. Darbo aplinkos parametrai

1. Taikomas temperatūros diapazonas: nuo [Min.]°C iki [Max]°C

2. Atsparumas korozijai: pagrindinė medžiaga neturi būdingo atsparumo korozijai; paviršiaus apsauga yra privaloma lauke arba korozinėje aplinkoje.

3. Sujungimo būdai: Suderinamas su suvirinimu, standartiniais varžtais arba cinkuotais varžtais.

Cinkuotų konstrukcinių plieninių kampinių strypų specifikacijų lentelė
