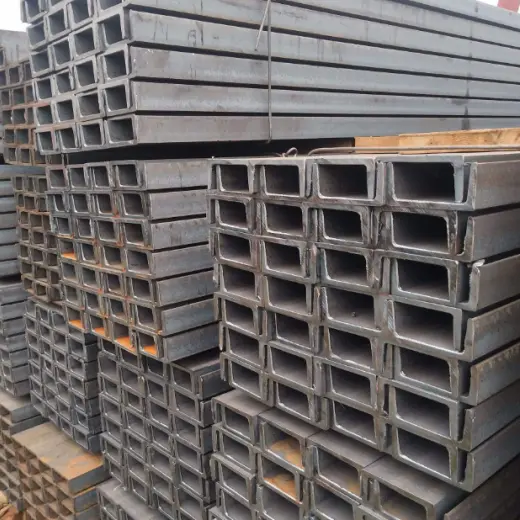

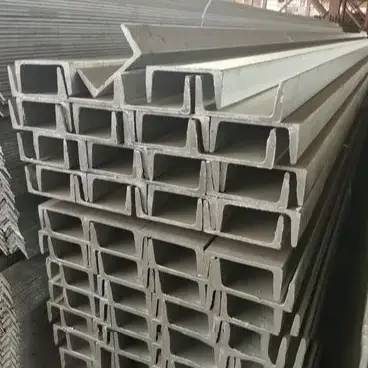

Karštai valcuoti plieniniai kanalų įtvarai stogams

Karštai valcuoti plieniniai kanalų įtvarai, skirti stogams dengti, yra tvirti, laikantys stogų ir sienų konstrukciniai elementai. Skirtingai nuo šaltai formuotų plonasienių C arba Z formelių, jos formuojamos kaip vienas vientisas vienetas tiesiai iš karštai valcuoto plieno. Šis procesas pašalina vidinius įtempius, susijusius su šaltuoju formavimu, ir užtikrina vienodą juostos ir flanšų storį, todėl jie yra idealus pakeitimo pasirinkimas, kai lengvųjų plieninių kotelių laikomoji galia yra nepakankama.

Produkto taikymo sritis ir nacionalinių standartų laikymasis

1. Pagrindiniai atitikties standartai

Žaliavų atitiktis: „Virgin“ karšto valcavimo plieniniai kanalų įtvarai stogams yra valcuoti griežtai laikantis nacionalinio standarto GB/T707; draudžiama naudoti perdirbtas/pervalcuotas nestandartines medžiagas, griežtai užkertamas kelias per dideliam neigiamam sienelės storio nuokrypiui.

Gatavo produkto apdorojimas: Pirminio kanalo plienas pjaustomas fiksuoto ilgio, mažinamas įtempis, preciziškai perforuojamas rulonas ir pašalinamas galinis paviršius; karštai valcuotos pagrindinės medžiagos mechaninės savybės išlieka nepakitusios, o apdorojimas ribojamas iki tikslios surinkimo apdailos.

2. Tinkamumas eksploatuoti

Tinkamas panaudojimas: plieninių sijų arba betoninių žiedinių sijų pagrindai, didelės apkrovos stogo danga, pakabinamos platformos ant stogo montuojamai įrangai, aukštos temperatūros pagalbiniai įrenginiai lydymo gamyklose ir senstančių portalinių standaus karkaso konstrukcijų atnaujinimas.

Draudžiamas pritaikymas: Standartiniai nauji mažos apkrovos gamyklų pastatai (tarpatramiai iki 15 m) ir stačių šlaitų stogai su nuolatiniu persidengimu; šių scenarijų ekonomiškumas ir struktūrinis tinkamumas menkas.

3. Gamykloje taikoma antikorozinė klasifikacija

Sausa/nedulkėta aplinka patalpose: smėliasrove / rūdžių pašalinimas, po to dengimas kompoziciniais dažais.

Drėgna lauko / pakrantės / cheminė aplinka: karštas cinkavimas ilgalaikei apsaugai nuo korozijos.

Pilnas produktų tiekimas

1. Pagrindinės karšto valcavimo plieno kanalų gaubtų žaliavų specifikacijos

8 kanalo plienas: 80 × 43 × 5 mm (pirminė medžiaga nedidelio masto renovacijos projektams)

10 kanalo plienas: 100 × 48 × 5,3 mm (pagrindinė medžiaga, skirta bendrai didelės apkrovos stogo dangai)

12 kanalo plienas: 120 × 53 × 5,5 mm (specializuotas įrangos platformoms ir vietoms, kuriose kaupiasi didelis sniegas)

2. Šoninio stabilumo komponentai

Apvalūs plieniniai skersiniai strypai: Φ12, Φ14 Q235 karštai cinkuotas apvalus plienas su srieginiais galais; dėl didelio kanalo plieno juostos kietumo draudžiama gręžti vietoje – varžtų skylės turi būti iš anksto pagamintos gamykloje.

Rankovės statramsčiai: Φ32 × 2,0 suvirintas plieninis vamzdis; naudojamas standžiam kampiniam įstrižinių trauklių atramai, siekiant neutralizuoti vietinį šlyties įtempį.

Stogo kelių atramos: L40×4 arba L50×5 vienodo kampo plienas; jungia gembes su pagrindinėmis sijomis, kad būtų išvengta apvirtimo, kurį sukelia vėjo siurbimas.

3. Atraminiai jungties komponentai

Garbanos tvarsčiai: 3,0–5,0 mm karšto valcavimo plieno plokštė (perpjauta ir sulenkta) su iš anksto išgręžtomis varžtų skylėmis.

Tvirtinimo varžtai: M14 arba M16 karštai cinkuoti didelio stiprumo varžtai; tokio dydžio, kad tilptų didelio skersmens montavimo angas kanalo pliene.

4. Suderinamos viršutinės stogo dangos medžiagos

Tiesioginis suderinamumas: standartiniai stovintys spalvoti plieno lakštai, spalvotos plieninės stogo plokštės ir stiklo vatos/akmens vatos izoliacijos sluoksniai.

Atitinkamos apdailos / blykstės: kraigo gaubtai, karnizo apvadai ir stogo kompensacinės jungties apdaila.

Konfigūracijos parinktys, pagrįstos konkrečiais programos scenarijais

1. Konfigūracija, skirta renovuoti senus, mažo tarpatramio gamyklos pastatus

Pagrindinis medžiagų pasirinkimas: Nr. 8 karšto valcavimo kanalinės plieninės kojelės (standartiniai ilgiai 6–9 m).

Pagalbinės medžiagos: Φ12 vienos eilės paprastos traukės; jokių papildomų kelių įtvarų.

Antikorozinis apdorojimas: Sa2.5 laipsnio smėliavimas + epoksidinis gruntas + du viršutinio sluoksnio sluoksniai (plėvelės storis ≥80 μm).

Taikomos sąlygos: Stogo apkrova ≤0,8 kN/m²; nėra pakabinamos įrangos; sausi vidaus regionai.

2. Konfigūracija didelės apkrovos stogams ir įrangos priežiūros platformoms

Pagrindinis medžiagų pasirinkimas: Nr. 10 arba Nr. 12 storintas kanalų plienas; atstumas tarp galiukų sumažinamas pagal poreikį. Pagalbinės medžiagos: Φ14 glaudžiai išdėstyti sujungimo strypai; kampiniai plieniniai kelių įtvarai, sumontuoti 100 % garbanos vietose.

Apdorojimas nuo korozijos: Dažymas purškiamas, skirtas naudoti patalpose; karštasis cinkavimas, skirtas naudoti lauke.

Taikomos sąlygos: Stogas palaiko papildomas apkrovas, tokias kaip ventiliatoriai, fotovoltinės sistemos arba techninės priežiūros personalo eismas.

3. Pakrantės zonų konfigūracija (didelis druskingumas/drėgmė)

Medžiagų pasirinkimas: Dydžiai nuo 8 iki 12 (parenkami pagal reikalavimus).

Apsaugos nuo korozijos standartas: galiukai, sujungimo strypai, kelių įtvarai ir apkabų laikikliai turi ≥120 μm cinkuotos dangos storį, kad būtų pašalinta galvaninė korozija tarp komponentų.

Išsami montavimo informacija: Antikorozinės tarpinės įrengiamos tarp galinių laikiklių ir pagrindinių sijų, kad būtų išvengta elektrocheminės korozijos.

Našumo palyginimas su šaltai formuotais C/Z galiukais

1. Didžiausias atsparumas apkrovai ir smūgiams

Karštai valcuoti plieniniai kanalų įtvarai stogams: karšto valcavimo pagrindo medžiaga yra vienodo sienelių storio ir nėra liekamojo įtempio dėl šalto formavimo; jis atlaiko šoninius sunkių objektų smūgius ir koncentruotą sniego apkrovą be sekcijos sulinkimo ar įlenkimo.

C/Z galiukai: plonasieniai ir šaltai formuoti; koncentruotos apkrovos, viršijančios ribas, iš karto lenkiasi arba plyšta, todėl jos netinkamos pakabinti įrangą.

2. Deformacijos stabilumas aukštoje temperatūroje / gaisro sąlygomis

Kanalo plieninės garbanos: tankiai valcuota pagrindinė medžiaga; trumpai veikiant iki 400°C temperatūrai nevyksta šoninis sukimasis, todėl tinka katilinėms ir lydymo cechams.

C/Z garbanos: šiluminis įtempimas greitai atsipalaiduoja plonasienėse dalyse, todėl lengvai šoninis sulinkimas ir griūtis; dažnai neatlieka priešgaisrinės saugos patikrinimų.

3. Modifikacijų vietoje patogumas

Plieniniai kanalai: Pakankamas rulono storis leidžia savavališkai gręžti ir suvirinti vamzdynų atramas, nepažeidžiant bendros sekcijos laikomosios galios.

C/Z galiukai: viena skylė, kurios skersmuo viršija 12 mm, žymiai sumažina lenkimo stiprumą ir labai apriboja būsimus pakeitimus.

4. Būdingi apribojimai ir atrankos kompromisai

Sąnaudų ir savaiminio svorio apribojimai: Esant tokiam pačiam tarpatramiui, savaiminis svoris yra daugiau nei 60 % didesnis nei C profilio plieno, todėl pagrindinės sijos ir pamatų statybos sąnaudos padidėja 12–15 %.

Konstrukciniai apribojimai: Plokšti flanšai neleidžia persidengti ilgesnio ilgio atveju, todėl jie netinka nuolatinėms laikančiosioms konstrukcijoms ant stačių šlaitų stogų.

Tikslus kokybės kontrolės procesas nuo galo iki galo

1. Žaliavų patikrinimas prieš įvežimą

Vizuali apžiūra: patikrinkite, ar kanalo plienas nėra susisukęs, flanšo įtrūkimai, krašto / kampo deformacija ir paviršiaus sluoksniuotumas.

Parametrų tikrinimas: vietoje patikrinkite juostos storį ir flanšo pločio leistinus nuokrypius; tikrinti malūno medžiagų kokybės sertifikatus; pakartotinai atlikti spektrinį Q235B plieno bandymą.

2. Tikslus karšto valcavimo plieno latakų apdirbimas stogams

Pjovimas iki ilgio: tikslus plazminis pjovimas; pjūvio paviršiaus statmenumo nuokrypis ≤ 1mm.

Įtempių mažinimo perforavimas: skylės įdėjimas ≥ 1,5 karto didesnis už skylės skersmenį nuo flanšo; venkite centrinės juostos įtempimo zonos, kad išvengtumėte plyšimo veikiant apkrovai.

Galinio paviršiaus šlifavimas: nuo nupjautų kraštų ir angų pašalinkite atbrailą, kad transportavimo metu nepažeistumėte antikorozinės dangos ir nesužeistumėte montuotojų.

3. Dviejų maršrutų antikorozinė apdaila

Dažų dengimo būdas: Srautinis pūtimas (Sa2.5) rūdžių šalinimui → dulkių nupūtimas → epoksidinio grunto purškimas → dviejų sluoksnių viršutinio sluoksnio purškimas → 72 valandų kietėjimas aplinkos temperatūroje.

Karšto cinkavimo būdas: rūgštinis ėsdinimas/riebalų pašalinimas → skalavimas vandeniu → panardinimas į srautą → karštasis cinkavimas 450–460°C temperatūroje → aušinimas oru/pasyvavimas → paviršinių cinko mazgų šlifavimas.

4. Galutinė gamyklos patikra ir pakavimas

Dimensional & Geometric Inspection: Full inspection of straightness, twist/deflection, and hole spacing.

Antikorozijos taško patikra: storio patikrinimas vietoje naudojant dažų plėvelę ir cinkavimo sluoksnio storio matuoklius.

Sandėliavimas ir pakavimas: plieninių padėklų sujungimas; ženklinimas modeliu, medžiaga ir antikorozinėmis specifikacijomis; drėgmei atspari įtempiama pakuotė skirta transportuoti jūra.

Nacionalinės standartinės mechaninės savybės ir faktiniai skerspjūvio parametrai

1. Pagrindinės medžiagos mechaniniai parametrai

Medžiaga: Q235B karštai valcuotas anglinis konstrukcinis plienas

Mechaninis stiprumas: takumo stipris ≥ 235 MPa; tempiamasis stipris 375–500 MPa

Šiluminio plėtimosi koeficientas: 1,2 × 10⁻⁵/°C; ilgo tarpatramio stogo dangai reikalingi išsiplėtimo tarpai

2. Kiekybiniai antikoroziniai parametrai

Dažų pagrindu sukurta antikorozinė apsauga: bendras kompozitinės dangos storis ≥ 80 μm

Hot-dip galvanizing: ≥ 80 μm for standard inland areas; ≥ 120 μm for coastal or chemical corrosion zones

DUK

1. Ar karšto valcavimo plieninės garbanos, skirtos stogo dangoms, gali pakeisti Z formos stačiašlaičių stogų angas?

Atsakymas: Ne. Kanalinis plienas turi plokščius flanšus, kurie sukelia ekscentrinę apkrovą ant šlaitinių stogų ir neleidžia nuolat kelti apkrovos persidengimo metu; Dėl to garbanos laikui bėgant gali apvirsti, todėl jos tinka tik plokščiam montavimui.

2. Ar pakrančių projektų pagalbiniams komponentams reikia atskiro cinkavimo?

Atsakymas: Taip. Galimi skirtumai tarp skirtingų plieno medžiagų pagreitina koroziją; Pagal numatytuosius nustatymus HAISHENG visiems pagalbiniams komponentams taiko 120 μm cinkavimo standartą, todėl klientams nereikia jų įsigyti atskirai.

3. Kuo skiriasi skylių gręžimas vietoje ir gamyklinis išankstinis kanalų plieno gręžimas?

Atsakymas: gręžiant vietoje trūksta streso mažinimo, todėl kyla didelė tinklo plyšimo rizika; Gamyklinis išankstinis gręžimas atitinka nacionalinius standartus dėl tarpų tarp skylių nepažeidžiant konstrukcijos laikomosios galios ir yra privalomas užsienio projektų reikalavimas.
