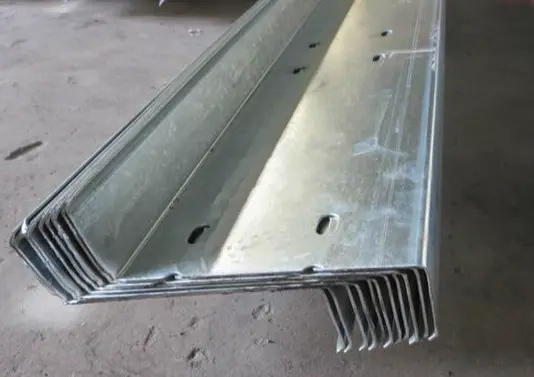

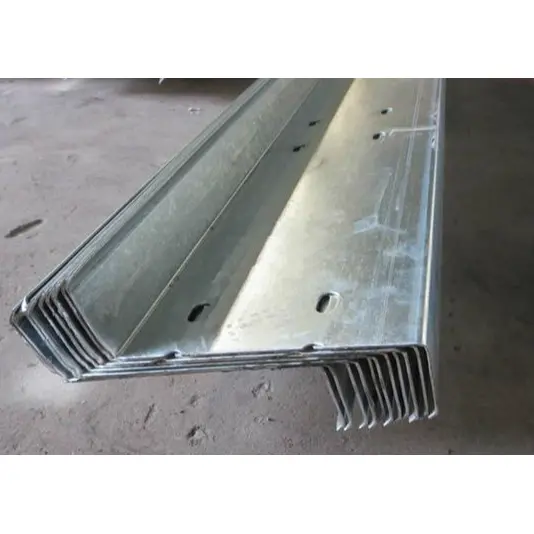

Šaltai valcuoti Z profilio plieniniai gaubtai

HAISHENG šaltai valcuoti Z profilio plieniniai galiukai yra plonasieniai laikantys profiliai, specialiai sukurti šlaitiniams plieninių konstrukcijų stogams. Skirtingai nuo įprastų C profilio garbanų, jų pasvirusi flanšo konstrukcija leidžia persidengti nuo galo iki galo ir suformuoti ištisinę laikančiąją siją, o tai žymiai padidina stogo apkrovą ir sumažina plieno sąnaudas. Kaip vieno langelio plieno konstrukcijų tiekėjas, siūlome ne tik Z profilius; Mes teikiame visapusiškus garbanos sprendimus, pritaikytus tokiems veiksniams kaip gamyklos atstumas, vietinė vėjo apkrova ir pakrantės druskos purškimo aplinka. Tvarkome viską nuo žaliavų cinkavimo kokybės ir štampavimo linijose iki visų pagalbinių priedų siuntimo kartu, taip išspręsdami įprastas inžinerines problemas, tokias kaip matmenų neatitikimai, nenuoseklūs antikoroziniai standartai ir konstrukcijų nepakankamumas montuojant vietoje, kurie kyla atskirai perkant profilius ir priedus.

Produkto apibrėžimas ir taikymo sritis

1. Medžiaga ir procesas:

Šios šaltai valcuotos Z sekcijų plieninės garbanos yra gaminamos iš Q235B karštai cinkuotos plieno juostos, naudojant visiškai automatizuotą šaltojo formavimo liniją, skirtą nuolatiniam valcavimo formavimui, todėl gaunamas standartinis plonasienis lengvo profilio plieninis profilis su Z formos skerspjūviu.

2. Pagrindinis pritaikymas:

Įrengtos virš pagrindinių stogo sijų, jos atlaiko visą stogo profiliuoto plieno skardos ir izoliacijos sluoksnių apkrovą, perkeldamos šias apkrovas pagrindinei plieninei konstrukcijai. Jie plačiai naudojami portalinių karkasinių gamyklų pastatuose ir ilgo tarpatramio erdvės karkasiniuose stoguose.

3. Pagrindinės struktūrinės savybės:

Suprojektuoti su flanšais, pasvirusiais priešingomis kryptimis, galai gali būti tiesiogiai persidengti (išskirstyti), kad būtų padidintas ilgis, sukuriant kelių tarpatramių ištisinių sijų sistemą; tai užtikrina puikų bendrą atsparumą lenkimui, palyginti su C-sekcijos garbanomis.

4. Naudojimo apribojimai:

Nuožulnios flanšo konfigūracijos netinka vertikaliai išorinių sienų plokščių montavimui; C profiliai yra standartinis laikančiųjų sienų juostų pasirinkimas, o Z profiliai retai naudojami sienoms.

5. Pagrindinės medžiagos apsaugos nuo korozijos standartas:

Karštas cinkavimas yra standartinis procesas; dangos storis turi būti ≥ 80 μm standartinėse vidaus pramoninėse aikštelėse ir ≥ 120 μm pakrantėse arba chemiškai korozinėse zonose.

Užbaigti tiekimo paketo konfigūraciją

1 Pagrindinės Z sekcijos specifikacijos

Sekcijos žymėjimo standartas: aukštis × flanšas × lūpa (H × B × C)

Standartiniai atsarginiai modeliai: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Bendras sienelės storio diapazonas: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; Galimos 3,0 mm didelės apkrovos versijos individualiems projektams.

2 Šoninio stabilumo komponentai

1). Įstrigo strypai: karštai cinkuotas apvalus plienas (Φ10, Φ12); yra tiesių ir įstrižų tipų, kad sulaikytų Z profilių šoninį poslinkį ir išvengtų sukimosi ar nestabilumo esant didelėms vėjo apkrovoms.

2). Atramos: karštai cinkuotos suvirintos vamzdžių movos (Φ32×2,0); sumontuotas įstrižinių strypų perėjimo taškuose, kad būtų užtikrinta standi atrama, užtikrinant, kad strypai nesideformuotų veikiant apkrovai.

3). Stogo flanšų atramos: mažo kampo plieniniai arba maži C profilio komponentai; viename gale pritvirtinama prie Z profilio sijos, o kitame privirinama prie stogo plieninės sijos. Šie atsparūs garbanų apvirtimui dėl stipraus vėjo siurbimo; viso stogo įrengimas yra privalomas pramoniniams pastatams, kurių tarpatramiai viršija 18 metrų.

3 specializuoti konstrukcinių jungčių priedai

1). Garbanoti apkabos: karštai cinkuotos plieno plokštės (3,0–5,0 mm storio), iš anksto privirintos prie pagrindinės stogo sijos viršutinio paviršiaus; jie tarnauja kaip pagrindas Z profilio garbanoms tvirtinti.

2). Sujungimo varžtai: M12 arba M14 karštai cinkuoti didelio stiprumo varžtai, naudojami sutvirtinti persidengiantiems galiukų galams.

4 Suderinamos viršutinio stogo gaubto medžiagos

Šaltai valcuotų Z profilių plieninių galiukų viršutinis paviršius yra suderinamas su 470/475 stovinčiomis siūlėmis stogo dangos plokštėmis ir standartiniais profiliuotais spalvotais lakštais. Jis taip pat palaiko visą stogo aptvarų sistemą, apimančią šilumos izoliaciją, PE kvėpuojančias membranas ir kraigo apdangalą.

Standartizuotos galiukų konfigūravimo schemos pagal scenarijų

1 standartinis gamyklinis pastatas su vidutiniais tarpatramiais (iki 15 m)

Naudojamas modelis Z160×50×20, kurio sienelės storis 2,0 mm; turi standartinius atstumus išdėstytus strypus ir lokalizuotus kelių įtvarus tik stogo viduryje; tinka vidaus, įprastiems perdirbimo sandėliams be didelės vėjo erozijos.

2 didelio tarpatramio plieno konstrukcijų gamyklos pastatai (18–30 m)

Naudojami modeliai Z180 ir Z200, kurių sienelių storis 2,0–2,2 mm; Jame yra visas tiesių ir įstrižų strypų išdėstymas per visą ilgį ir kelių įtvarai per visą tarpą, kad atlaikytų stogo savaiminį svorį ir stiprias vėjo apkrovas.

3 pakrantės zonos, kuriose pučia stiprus vėjas, ir didelės erdvės karkasiniai stogai

Naudojami sutirštinti Z profilio profiliai (2,2–2,5 mm) su artimesniais strypų atstumais ir visame stoge sumontuoti kelių atramos; cinkavimo sluoksnio storis padidinamas iki 120 μm, kad būtų atsparus jūros druskos korozijai ir stipraus vėjo gūsiams.

Z formos plienas prieš C pjūvio plieną

1. Skerspjūvio struktūrų skirtumai:

Šaltai valcuoti Z profilio plieniniai galiukai turi pasvirusius flanšus, todėl galai gali persidengti ir sudaryti ištisinę sijos struktūrą; C profilio plieninės kojelės turi plokščius flanšus, kuriuos galima sujungti tik užpakalinėmis jungtimis, todėl konstrukcijos elgsena yra tiesiog palaikoma.

2. Taikymo scenarijai:

Z profilio plienas tinka šlaitiniams stogams ir ilgo tarpatramio darbams; C profilio plienas dažniausiai naudojamas gamyklinėms sienų juostoms ir stogams, kurių tarpatramiai yra 12 metrų ar mažesni.

3. Struktūrinis našumas:

Esant vienodiems skerspjūvio matmenims, Z profilio plienas patiria mažesnius lenkimo momentus vidutinio tarpatramio viduryje, todėl galima pasiekti didesnius vieno tarpatramio stogo atstumus.

Penki pagrindiniai praktiniai pranašumai

1. Struktūrinis tinkamumas šlaitiniams stogams:

Nuožulnios jungės natūraliai susilygina su stogo nuolydžiu, išlaikant viršutinį garbanos paviršių lygiagrečiai stogo plokštei; tai užtikrina vertikalų, tolygų apkrovos perdavimą ir pašalina ekscentrinę apkrovą.

2. Efektyvus persidengimas:

Abiejuose profilio galuose esantys flanšai gali būti tiesiogiai perdengti, kad būtų pailgintas ilgis be papildomų sujungimo plokščių; paprastas varžtų tvirtinimas užbaigia pratęsimą, žymiai sumažindamas stogo statybos laiką.

3. Puikus šoninis stabilumas:

Sekcija pasižymi dideliu bendru šoniniu standumu ir dideliu atsparumu šoniniam slėgiui ir sukimo deformacijai, todėl stogas išlieka stabilus pučiant stipriam vėjui.

4. Lengvas ir taupantis medžiagas:

Esant tiems patiems stogo tarpatramio ir apkrovos reikalavimams, Z profilio plienas leidžia naudoti mažesnius skerspjūvius arba plonesnes sienas, todėl sumažėja plieno kiekis, sunaudojamas ploto vienetui, ir pagrindinės plieninės karkaso apkrova.

5. Patogus surenkamas surinkimas:

Varžtų skylės sujungimui iš anksto išgręžiamos gamykloje; montuojant vietoje, reikia tik įkišti ir priveržti varžtus – nebereikia gręžti vietoje – dėl to gaunamos saugios jungtys ir minimalios statybos atliekų.

Pagrindiniai skirtumai ir konkuruojantys produktai

1. Nepertraukiamo spindulio veikimas: sutaupoma medžiagų ilgiems tarpatramiams

Kai sutampa, šaltai valcuoti Z profilio plieniniai galiukai sudaro kelių tarpatramių ištisinę siją, efektyviai sumažindami vidutinio tarpatramio lenkimo momentus. Esant identiškoms apkrovos ir tarpatramio sąlygoms, gali būti naudojamos mažesnės profilio specifikacijos, palyginti su C profilio plienu, todėl sumažėja bendros plieno įsigijimo išlaidos. Priešingai, C profilio plienas paprastai remiasi paprastomis jungtimis; ilgo tarpatramio reikmėms reikia didesnio skerspjūvio, todėl sunaudojama daugiau medžiagų.

2 Didesnis sekcijos lenkimo stiprumas

Atsižvelgiant į identišką aukštį ir sienelės storį, Z profilio inercijos momentas išilgai stiprios ašies yra didesnis nei C profilio plienas. Jis užtikrina puikią vertikalią laikomąją galią ir atsparumą stipriam sniegui bei stipriam vėjui, todėl yra tinkamiausias pasirinkimas pakrantės projektams ir didelio tarpatramio erdvės karkasinėms konstrukcijoms.

3 Puikiai tinka stačių šlaitų stogams

Nuožulni flanšinė konstrukcija natūraliai dera su šlaitiniais stogais, užtikrinant stabilią atramą be vienpusės, be atraminės apkrovos rizikos, dažnai pasitaikančios su C profiliais; Plokšti C sekcijų flanšai gali sukelti apkrovos ekscentriškumą stačiuose šlaituose, dėl to ilgainiui gali deformuotis ir deformuotis.

4 reikšmingi bendri išlaidų pranašumai

Naudojant Z profilio plieną didelio tarpatramio stogams, galima sumažinti profilių specifikacijas ir sumažinti bendras plieno sąnaudas. Jo savaiminis svoris yra daug mažesnis nei tradicinio karštai valcuoto kanalinio plieno; per didelis latakinio plieno svoris ne tik padidina medžiagų sąnaudas, bet ir didina pagrindinių sijų bei pamatų konstrukcijų išlaidas, todėl karšto valcavimo kanalų plienas iš esmės buvo laipsniškai pašalintas iš stogo tvorų šiuolaikiniuose lengvojo plieno pramoniniuose pastatuose.

5 dvigubi pranašumai: atsparumas korozijai ir ilgaamžė konstrukcija

Pagaminta naudojant integruotą karštojo cinkavimo procesą, jis atitinka dvigubus antikorozinius standartus (80 μm vidaus teritorijoms, 120 μm pakrantės regionams), užtikrinant atsparumą rūdijimui ilgalaikio naudojimo lauke metu. Ilgų stogo tarpatramių atveju sekcijos gali būti tiesiogiai užklijuojamos, kad būtų padidintas ilgis be segmentinio sujungimo, todėl bendras montavimo greitis yra daug greitesnis, palyginti su C profilių sujungimu.

6 Santrauka Palyginimas su konkuruojančiais produktais

1). C-sekcijos garbanos: naudokite paprastai atremtą užpakalinės jungties struktūrą; tinka gamyklinėms sienų sistemoms ir mažo tarpatramio stogams (iki 15 m).

2). Karšto valcavimo kanalinis plienas: didelis savaiminis svoris ir didelė kaina; retai naudojamas lengvo plieno vokų sistemose.

3). Z-sekcijų garbanos: užtikrina, kad apkrova būtų perlenkta, ištisinė ir pasižymi puikiu atsparumu lenkimui; specialiai sukurta stačių šlaitų, didelio tarpatramio stogams.

Standartizuotas gamyklinis šalto formavimo gamybos procesas

1 Gaunamų žaliavų patikrinimas

Šaltai valcuotų Z profilių plieninių galiukų žaliava yra Q235B karštai cinkuota plieno juosta. Atvežus kiekvieną partiją tikrinamas juostos storis ir cinkavimo sluoksnio storis; cinko danga turi būti ne mažesnė kaip 80 μm, jei naudojama vidaus vandenyse, ir 120 μm pakrantėje. Paviršius apžiūrimas, ar nėra tokių defektų kaip nepadengtos dėmės, lupimasis, kieti įlinkimai ar įbrėžimai; reikalavimų neatitinkančios medžiagos nedelsiant karantinuojamos ir pašalinamos iš gamybos. Standartiniai gamybos sienelių storiai yra 1,8 mm, 2,0 mm, 2,2 mm ir 2,5 mm.

2 Išvyniojimas, išlyginimas ir padavimas

Plieninės ritės pakeliamos ant pakrovimo stovo, o atsuktuvas atleidžia juostą. Išlyginimo įranga pašalina ritės įtampą, o įrenginyje yra dviejų pusių fotoelektrinės korekcijos sistema, kad būtų išvengta padavimo iškrypimo ir užtikrinami vienodi skerspjūvio matmenys.

3 Nepertraukiamas šaltasis formavimas (pagrindinis procesas)

Keli formavimo ritinėlių rinkiniai laipsniškai sulenkia plieninę juostelę, suvyniodami Z formą su pasvirusiais flanšais ir į vidų sulenktomis lūpomis – vienu ėjimu. Šis procesas leidžia masiškai gaminti visą standartinį diapazoną nuo Z140 iki Z300; fiksuoti įrankiai užtikrina kontroliuojamus matmenų nuokrypius.

4 servovaromas skraidantis pjūklas, skirtas tiksliai pjaustyti iki ilgio

Medžiaga tiksliai supjaustoma internetu iki užsakovo projekto reikalaujamų ilgių. Hidraulinis skraidantis pjūklas sukuria švarų ir lygų pjūvį, išvengiant skerspjūvio deformacijos dėl gniuždymo ar pernelyg didelių įbrėžimų.

5 Perforavimas pabaigoje

Abiejuose profilio galuose išmušamos varžtų skylės, kad būtų lengviau persidengti vietoje ir sujungti varžtais. Standartizuotas tarpas tarp skylių pašalina poreikį montuojant papildomai gręžti.

6 Galutinis gaminio patikrinimas

1). Faktinis sekcijos aukščio, flanšo pločio, lūpų matmenų ir sienelės storio matavimas, siekiant patikrinti atitiktį užsakymo specifikacijoms;

2). Patikrinimas, ar nėra defektų, tokių kaip šoninis nusilenkimas, susisukimas ar cinkuotos dangos pažeidimas; nekokybiški gaminiai išrūšiuojami perdirbimui.

7 Organizuotas paketavimas ir pakavimas

Vienodo modelio, sienelės storio ir ilgio Z formos galiukai sujungiami kartu. Apsaugai apačioje dedami mediniai padėklai, klijuojamos identifikavimo etiketės, kuriose nurodomas modelis, sienelės storis, individualus ilgis, siuntos kiekis ir atitinkamas projekto pavadinimas.

8 Pagalbinių komponentų apdirbimas ir pakavimas vienu metu

Vienu metu apdorojami visi pagalbinių komponentų komplektai: skersiniai strypai gaminami pjaunant Φ10/Φ12 apvalų plieną, abu galus valcuojant sriegiu ir naudojant karštąjį cinkavimą; statramsčiai gaminami pjaunant ir apdorojant Φ32×2.0 suvirintą vamzdį; o karnizo petnešos ir apkabos gaminamos lenkiant. Visi komponentai yra cinkuojami, rūšiuojami ir supakuoti į dėžutes ir siunčiami toje pačioje partijoje kaip ir Z formos sijos.

9 Standartizuotos montavimo vietoje procedūros

1). Privirinkite ir pritvirtinkite karštai cinkuotas apkabas prie stogo plieninių sijų viršutinio paviršiaus;

2). Uždenkite Z formos galūnių galus laipsniškai, įkiškite ir priveržkite M12/M14 varžtus, kad susidarytų ištisinė laikančioji sija;

3). Sumontuokite tiesias ir įstrižas skersines traukes, naudodami rankovių statramsčius, kad sustiprintumėte šoninį stabilumą; visoje ilgo tarpatramio stogo sekcijoje įrenkite karnizo įtvarus.

Pagrindinės našumo specifikacijos

1 Raw Material Specifications

1). Medžiagos klasė: Q235B karštai cinkuota plieno juosta

2). Cinkavimo standartas: ≥80μm standartinėms vidaus vietovėms; ≥120 μm pakrančių regionams ir chemijos pramonės zonoms

3). Standartiniai sienelių storiai: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; Paprašius galima įsigyti 3,0 mm sunkiasvorę versiją

4). Mechaninės savybės: takumo stipris ≥235 MPa; tempimo stiprio diapazonas 375 MPa–500 MPa

2 Visas skerspjūvio specifikacijų asortimentas (H × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

Naudojimo pastaba: Z profilio plieno gaminiai rekomenduojami tik laikantiems stogams; nerekomenduojama naudoti kaip sieninių garbanų. 3 Pagrindinių modelių teorinio vieneto svorio nuoroda (kg/m)

- Z160×50×20: 2,0 mm ≈ 4,58 kg/m; 2,2 mm ≈ 5,03 kg/m

- Z180×60×20: 2,0 mm ≈ 5,21 kg/m; 2,2 mm ≈ 5,72 kg/m

4 Pilnų priedų komplektų techninės specifikacijos

1. Smūgio strypai: Φ10, Φ12 Q235 karštai cinkuotas apvalus plienas; galuose yra valcuoti siūlai;

2. Atramos rankovės: Φ32×2.0 besiūlis plieninis vamzdis;

3. Karnizo įtvarai (kelių įtvarai): 1,8 mm–2,0 mm mažo C profilio plieno arba kampinio plieno; esminiai komponentai stipraus vėjo stogams;

4. Prijungimo priedai: 3,0–5,0 mm storio karštai cinkuoto plieno plokštės tvarsčiai; tvirtinimo varžtai yra M12/M14 karštai cinkuoti didelio stiprumo varžtai.

5 Atrankos kriterijai pagal paraiškos scenarijų

1. Mažo ir vidutinio tarpatramio stogai (tarpatramis ≤ 15m): Z160×50×20, sienelių storis 2,0mm;

2. Didelio tarpatramio gamyklų pastatai (18–30 m): Z180 arba Z200 modeliai, sienelių storis 2,0–2,2 mm; per visą tarpatramį sumontuoti strypai; išilgai stogo nuolat montuojami karnizo petnešos;

3. Pakrantės zonos, kuriose pučia stiprus vėjas ir korozinė aplinka: pasirinkite 2,2–2,5 mm storesnius profilius; sumažinti atstumą tarp strypų montavimo; padidinti cinkavimo sluoksnio storį iki 120 μm.

6 Pagrindinės konstrukcijos ypatybės

Nuožulnios jungės leidžia persidengti nuo galo iki galo, sukuriant ištisinę sijos konstrukcinę sistemą; Dėl tų pačių skerspjūvio matmenų šaltai valcuoti Z profilio plieniniai garbanos pasižymi puikiu atsparumu lenkimui, palyginti su C profilio plienu, todėl jie tinka visiems didelio tarpatramio šlaitinių plieninių konstrukcijų stogų projektams.

DUK

1. Kl.: Kaip atskirti ir pasirinkti Z profilio plieną ir C profilio plieną?

A: Naudokite C profilio plieną trumpo tarpatramio stogams (iki 15 m) ir laikančiosioms gamyklos išorės sienoms; pirmenybę teikite Z profilio plienui šlaitiniams stogams, didelio tarpatramio gamyklos pastatams (daugiau nei 18 m) ir erdviniams karkasiniams stogams vėjuotose pakrantės vietose.

2. Kl.: Kaip užtikrinama Z profilio plieno apsauga nuo korozijos pakrantės projektuose?

A: Užsakymai pakrantės regionams gaminami naudojant 120 μm storio karštai cinkuoto plieno juostas; Visi priedų komponentai, tokie kaip strypai, sijos ir karnizo įtvarai, yra cinkuojami taip pat, kad jie nerūdytų prieš pagrindines konstrukcines dalis.

3. K: Ar siūlote pasirinktinio ilgio pjovimą ir tiekiate visą siuntimo priedų rinkinį?

A: Mes palaikome pjovimą iki bet kokio nurodyto ilgio. Visą priedų rinkinį, įskaitant strypus, statramsčius, karnizo įtvarus, apkabas ir jungiamuosius varžtus, galima pritaikyti prie konkrečių gamyklos tarpatramio ir vėjo apkrovos reikalavimų ir išsiųsti kartu į vieną konteinerį.

4. Kl.: Ar Z profilio plieną galima naudoti tiesiogiai kaip sieninius aptvarus?

A: Tai nerekomenduojama; dėl pasvirusių flanšų sunku montuoti vertikalias sienų plokštes. C profilio plienas yra standartinis pasirinkimas laikančiosioms sienoms.
