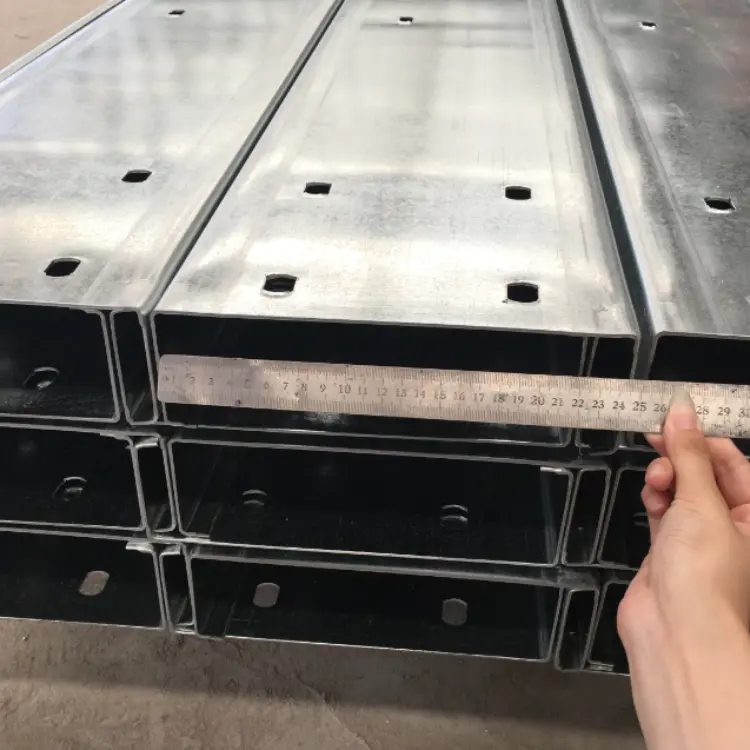

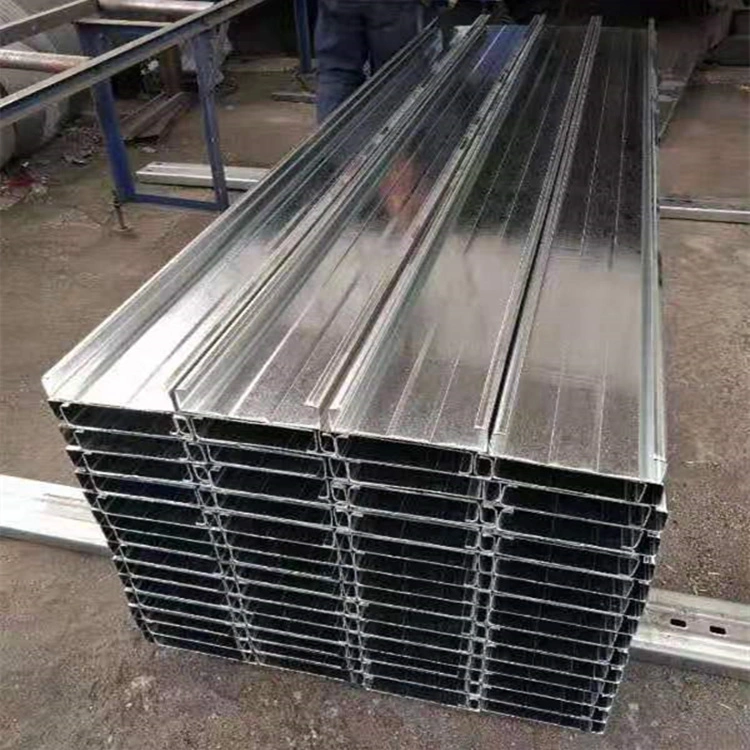

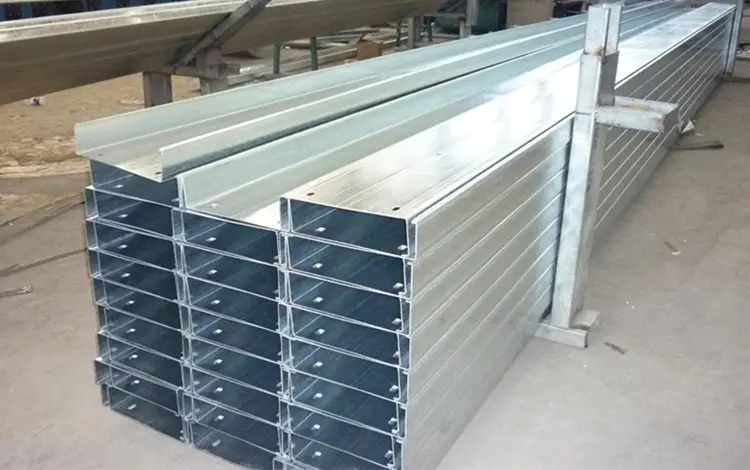

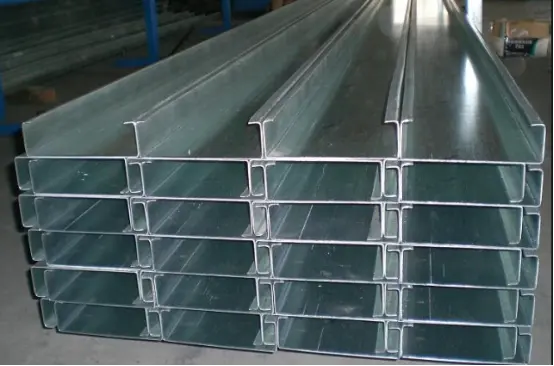

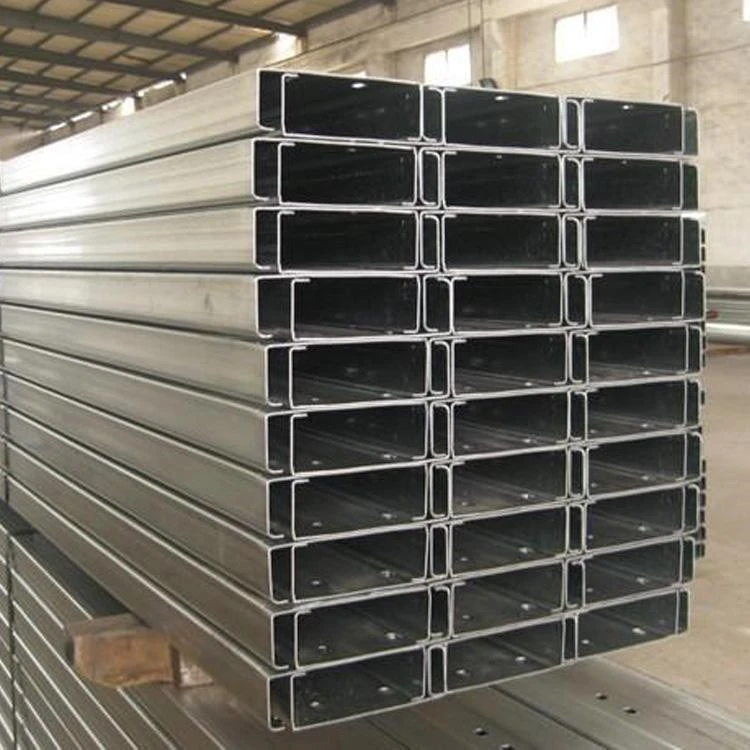

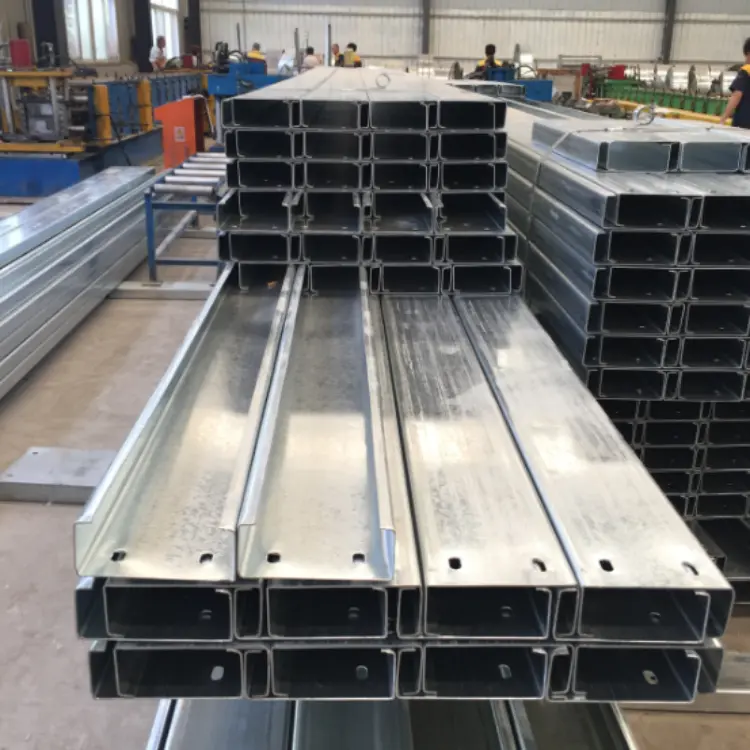

Šaltai valcuoti C profilio plieniniai gaubtai

Šaltai valcuoti C sekcijos plieniniai garbanos gaminami iš karštai cinkuoto plieno juostų. Suskirstyti į stogo ir sienų tvarsčius, jie montuojami ant plieninių sijų, kolonų arba viršutinių erdvinių rėmų stygų. Jie tarnauja kaip laikantis spalvomis dengtų plieninių stogo ir sienų plokščių pagrindas, perkeliantis apkrovas į pagrindinę plieninę konstrukciją ir veikiantis kaip konstrukcinis pastato atitvarų sistemos karkasas. Standartinė specifikacija: Q235 karštai cinkuotas C profilio plienas, kurio cinkavimo sluoksnio storis ≥80 μm.

Šaltai valcuoti C-sekcijos plieniniai garbanos sistemos komponentai

1. Bendrosios pagrindinių narių specifikacijos

Stogas: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Siena: C80×40×20, C100×50×20, C120×50×20

Sienelės storis: 1,8, 2,0, 2,2, 2,5 mm

2. Skersinės vairo trauklės sistema

1). Tiesūs apvalūs plieniniai traukliai: Φ10, Φ12; montuojamas įstrižai.

2). Movos statramsčiai: Φ32×2,0 suvirintas vamzdis; sumontuoti įstrižinių trauklių perėjimo taškuose, kad būtų užtikrinta standi atrama.

Išdėstymas: Skersiniai strypai yra privalomi stogo garbanoms, kurių tarpatramiai viršija 4 metrus.

3. Karnizo petnešos (sulenkimo strypai / petnešos)

L formos kampinis plienas arba mažo C profilio plienas; viename gale prijungta prie sijos, o kitame - su plienine sija. Jie neleidžia apvirti vartai dėl vėjo slėgio ant stogo ir yra standartinė ilgo tarpatramio stogų savybė.

4. Sujungimo komponentai

1). Garbanoti tvarsčiai: įterpti arba suvirinti ant plieninių sijų ir kolonų; Ant šių apkabų remiasi C-sekcijos garbanos.

2). Didelio stiprumo varžtai ir savaime gręžiantys sraigtai: naudojami sujungimui ir tvirtinimui prie apkabų.

5. Susiję dangos / vokų sluoksniai

Tvirtinamos virš apvadų: stogo / sienų plokštės, izoliacija, garų barjerinės membranos ir apdailos / mirksintys komponentai.

Trys konfigūravimo parinktys

1. Nedidelis sandėlis (tarpatramis ≤ 9m): C140×50×2,0 stogo tvoros + C100×50×2,0 sieninės tvoros; paprasti strypai; nėra flanšinių petnešų.

2. Standartinis gamyklos pastatas (12–24 m): C160/C180 stogo stulpeliai + pilna įlinkio strypų ir statramsčių sistema + stogo flanšo atramos.

3. Pakrantės zonos, kuriose pučia stiprus vėjas / erdvės rėmo stogai: storesnis C profilio plienas (2,2–2,5 mm), didesnis strypo tankis ir pilnas stogo flanšo tvirtinimas.

Antikorozinės specifikacijos

Standartinis vidaus vandenų: karštas cinkavimas ≥ 80μm;

Pakrantės (druskos purškimas): karštas cinkavimas ≥ 120μm.

Pagrindiniai privalumai

1. Šaltai valcuoti C profilio plieniniai galiukai pasižymi struktūriškai efektyviu skerspjūviu, pasižyminčiu puikiu atsparumu lenkimui ir gniuždymui, medžiagų taupumu ir didele laikomoji galia.

2. Lygūs, be įbrėžimų paviršiai ir tikslus perforavimas palengvina sujungimą ir sujungimą.

3. Vienodos medžiagos savybės ir geras kietumas; atsparus sukimui ir deformacijai.

4. Iš anksto pradurtos skylės leidžia tiesiogiai surinkti vietoje, žymiai sutrumpinant statybos laiką.

5. Suderinamas su įvairiomis stogo ir sienų apdailos plokštėmis; esminis karkasinis profilis lengviems plieniniams pastatams.

Skirtingi akcentai

I. Lengvas, bet didelis laikomoji galia; sumažina pirmines konstrukcines išlaidas.

Šaltai formuotos plonasienės sekcijos sveria tik apie trečdalį karštai valcuoto kanalinio plieno, turinčio tą pačią laikomąją galią. Tai žymiai sumažina plieninių sijų, kolonų ir pamatų apkrovas bei bendrą konstrukcijai reikalingą plieno tonažą. Priešingai, betoninės tvoros yra labai sunkios ir netinka erdviems rėmams ar ilgo tarpatramio lengviems plieniniams stogams.

II. Gamyklinė masinė gamyba ir greitas montavimas

Komponentai gaminami fiksuoto ilgio; Montuojant vietoje naudojamas sausos konstrukcijos metodas su varžtinėmis jungtimis, todėl nereikia pjauti ar suvirinti vietoje. Priešingai, medinėms tvoroms reikia obliuoti ir apdoroti konservantais, o betoninėms tvoroms reikia klojinių, liejimo ir kietėjimo, todėl labai skiriasi statybos terminai.

III. Skerspjūvio konstrukcija palengvina surišimo strypus ir kelių petnešas; puikus bendras stabilumas

Į vidų sulenkta C profilio plieno briauna leidžia lengvai sumontuoti apvalias strypus ir kelių įtvarus, sukuriant tvirtą konstrukcinę sistemą, pasižyminčią didesniu atsparumu šoniniam sukimuisi ir vėjo / sniego apkrovoms, palyginti su paprastomis kampinėmis geležinėmis apkabomis.

IV. Karštai cinkuotas, užtikrina visišką apsaugą nuo korozijos ir ilgą tarnavimo laiką

Visa sekcija yra karštai cinkuota, užtikrinanti vienodą, hermetišką cinko dangą (80 μm vidaus teritorijoms, 120 μm pakrantės regionams), atsparią korozijai nuo lietaus ir drėgmės. Priešingai, žaliavinė mediena yra linkusi pūti ir skilinėti, o standartinio juodojo geležies kanalo plieno periodiškai dažant priežiūros išlaidos yra didelės.

V. Lengvai gręžiamos ir išvedžiojamos komunalinės paslaugos

Vietoje galima išgręžti skylutes tiesiai į tinklą vandentiekio ir elektros linijoms, todėl nebereikės tiesti sijų ar atšakų, todėl išdėstymas yra švarus ir efektyvus. Priešingai, storos kanalo plieno sienelės apsunkina gręžimą, o betoninių kotelių negalima gręžti savavališkai.

VI. Lankstus pjovimas ir modifikavimas; perdirbamas ir pakartotinai naudojamas

Medžiagas galima pjaustyti ir sujungti vietoje, kad būtų galima pakartotinai naudoti gamyklą plečiant arba keičiant durų ir langų vietas, o plienas yra 100 % perdirbamas. Tačiau nugriovus mediena ir betoninės tvoros paprastai tampa statybinėmis atliekomis.

VII. Išskirtinis ekonomiškumas

Pagaminta nepertraukiamo ritininio formavimo būdu, vieneto kaina yra mažesnė nei karšto valcavimo kanalinio plieno arba apdorotos medžio masyvo kotelių, todėl tai yra ekonomiškiausias pramoninių pastatų apvalkalų rėmų pasirinkimas.

VIII. Trumpas skirtumas nuo Z profilio plieno

Šaltai valcuotų C profilio plieninių garbanų galai yra tiesūs, todėl jie tinka sienoms ir trumpo tarpatramio stogams su paprastais sujungimais vietoje.

Z profilio plienas yra skirtas plokštumoms, laiptuotoms jungtims, todėl tinka ilgo tarpatramio stogams.

IX. Konkuruojančių produktų santrauka

1. Karšto valcavimo kanalinis plienas: sunkus savaiminis svoris, brangi medžiaga ir neekonomiška;

2. Medinės garbanos: Degios ir linkusios pūti; nesilaiko priešgaisrinės saugos standartų;

3. Betoninės kojelės: sunkios ir lėtai montuojamos; iš esmės palaipsniui atsisakyta plieninių konstrukcijų.

Standartinis gamybos procesas

I. Atvežamos žaliavos patikrinimas

Žaliava: karštai cinkuota plieno juosta (Q235). Patikrinimai apima cinko dangos storį, juostos storį ir takumo ribą. Įprasti sienelių storiai: 1,8/2,0/2,2/2,5 mm. Cinko dangos reikalavimai: ≥80 μm (viduje) ir ≥120 μm (pakrantėje). Plieninėje juostelėje neturi būti atsilupusių, nepadengtų dėmių ar užriestų kraštų.

II. Išvyniojimas ir šėrimas

Plieninė ritė pakelta ant išvyniotuvo → juostelė išlyginta → tiekiama į formavimo įrenginį (su sekimo / išlyginimo sistema, kad būtų išvengta medžiagos nukrypimų).

III. Nuolatinis formavimas šaltuoju valcavimu

Plieninė juostelė praeina per kelis formavimo ritinėlių rinkinius, palaipsniui lenkdama suformuodama juostą, viršutinius ir apatinius flanšus ir vidines lūpas. Standartinis C profilio profilis (pvz., C80/C100/C140/C160/C180/C200) gaminamas vienu praėjimu.

IV. Servo valdomas pjovimas iki ilgio

Supjaustykite iki reikiamo projekto ilgio naudodami internetinį hidraulinį skraidantį pjūklą; nupjautas kraštas yra lygus ir be deformacijų.

V. Perforavimas

Varžtų skylės ir apvalios skylės, skirtos nulenktiems strypams, yra pradurtos gatavo gaminio galuose arba juostoje, kad vėliau būtų galima surinkti ir pritvirtinti.

VI. Gatavo gaminio kokybės patikra

1. Išmatuokite sekcijos aukštį, flanšo plotį, lūpų matmenis ir sienelės storį;

2. Patikrinkite, ar cinko danga nesulenkta, nesusisukusi ar nepažeista; atskirti neatitinkančius daiktus.

VII. Krovimas ir sujungimas

Tvarkingai sudėkite ir suriškite tos pačios specifikacijos gaminius; etiketė su modeliu, storiu ir ilgiu; supakuoti ant medinių padėklų sandėliavimui.

VIII. Priedų komponentų (stulpelių, statramsčių, kelių petnešų, apkabų) apdorojimas

1. Tiesūs/įstrižiniai strypai: Apvalus plieno pjovimas → sriegio valcavimas;

2. Atramos: Suvirinto vamzdžio pjovimas;

3. Kelių petnešos ir apkabos: Plieninių plokščių CNC pjovimas, lenkimas ir cinkavimas.

IX. Statybos procesas vietoje

1. Privirinkite tvarsčius prie plieninių sijų/kolonų;

2. Pakelkite šaltai valcuotus C sekcijos plieninius gaubtus ir priveržkite juos prie apkabų;

3. Sumontuokite strypus ir rankovių statramsčius; įrengti stogo karnizo įtvarus (kelių įtvarus).

Pagrindiniai našumo parametrai

I. Žaliavos parametrai

1. Medžiaga: Q235B šaltai valcuota karštai cinkuota plieno juosta

2. Cinkuotos dangos storis

Standartiniai vidaus plotai: ≥80μm

Pakrantės arba cheminės korozijos zonos: ≥120μm

II. Pagrindinės sekcijos specifikacijos (H × B × C: aukštis × flanšas × lūpa)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Storis: 1,8–3,0 mm.

III. Mechaninės savybės

1. Takumo stipris: ≥235 MPa

2. Linijinio plėtimosi koeficientas: 1,2×10⁻⁵/℃ (suderinamas su spalvotu plieno lakštų šiluminiu plėtimu)

IV. Priedo komponentų parametrai

1. Sag strypai

Tiesūs/įstrižiniai strypai: φ10 arba φ12 Q235 apvalus plienas; galai yra valcuoti sriegiu ir karštai cinkuoti.

Atramos rankovės: Φ32×2,0 suvirintas vamzdis; plonesnis apvalus plieninis strypas praeina per vidų įtempimui.

Slenkančių strypų sistema yra privaloma, kai tarpatramiai >4 m.

2. Karnizo atramos (priklausomai nuo stogo)

Iškirpti iš mažų C profilių arba kampinio plieno; storis atitinka įtvaras arba yra 1,8 mm; vienas galas jungiasi prie stiebo, o kitas prie plieninės sijos, kad nepervirstų.

3. Jungties komponentai

Garbanoti tvarsčiai: 3,0–5,0 mm karštai cinkuoto plieno plokštė; Tvirtinimo varžtai: M12 arba M14 karštai cinkuoti varžtai.

V. Šaltai valcuotų C sekcijų plieninių galiukų parinkimas ir pritaikymas

1. Maži sandėliukai (tarpatramis ≤ 9m, tarpai tarp kolonų siauri): Stogas C140×50×2,0; Siena C100×50×2,0

2. Standartiniai gamyklos pastatai (tarpatramis 12-24m, atstumas tarp kolonų apie 6-7m): Stogas C160/C180 (sienos storis 2,0-2,2mm); aprūpintas pilnu strypų ir flanšų komplektu

3. Pakrantės stipraus vėjo zonos: Storesnės uogos (sienos storis 2,2–2,5 mm); glaudesniais intervalais sumontuoti nusvirę strypai

4. Dideli gamyklos pastatai (stulpelių atstumas > 7m): Stogas C200, C220, C250, C280, C300 (sienos storis 2,0–3,0 mm); aprūpintas pilnu strypų ir flanšų komplektu
