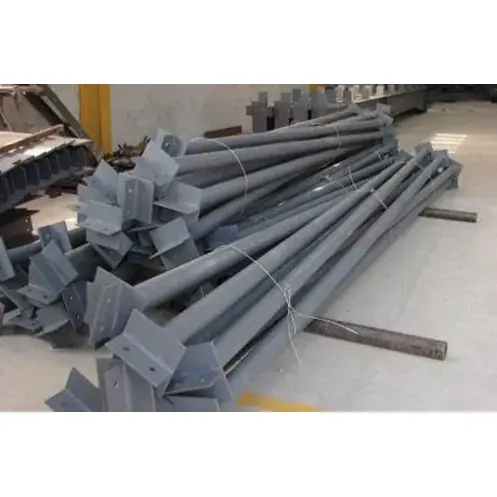

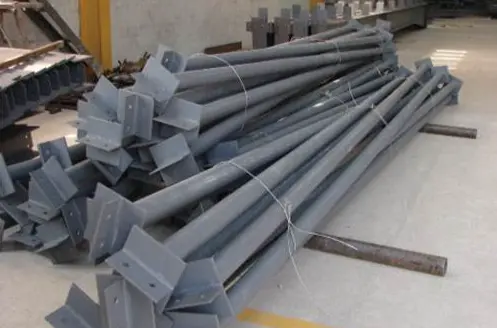

Plieninių konstrukcijų gamyklų pastatuose ir portalinių karkasų sistemose konstrukcinis plieninis skersinio strypo elementas yra nepakeičiamas išilginis stabilizavimo komponentas. Šis gaminys yra pagamintas iš apvalių vamzdžių ir plieninių profilių ir klojamas per visą pastato ilgį. Jis jungia kelias plienines rėmo konstrukcijas ir yra specialiai sukurtas horizontalioms jėgoms perduoti ir komponentų poslinkiui riboti. Naudojant kartu su įvairiais laikančiaisiais komponentais, jis gali žymiai padidinti bendrą pastato šoninį atsparumą. Produktas turi platų specifikacijų ir brandžių apdorojimo metodų spektrą, atsižvelgiant į statybos efektyvumą ir saugumą. Tai ekonomiškas standartinis komponentas plieninių konstrukcijų projektams.
1. Pramonės kodas, skirtas trauklių traukėms, yra XG. Jie priklauso išilginėms horizontalioms antrinėms sudedamosioms dalims plieninės konstrukcijos portalo rėme, gamyklos pastatuose ir santvarų sistemose ir neatlaiko vertikalių apkrovų.
2. Konstrukcinis plieninis skersinio strypo narys daugiausia atlaiko ašinį įtempimą ir ašinį slėgį. Tai yra pagrindinė sudedamoji dalis kuriant stabilią pastato erdvės sistemą.
1. Perduokite išilgines horizontalias jėgas, atsispirkite vėjo jėgai, žemės drebėjimo poveikiui ir išilginei stabdymo jėgai, kurią sukuria gamykliniai kranai.
2. Apriboti plieninių sijų ir plieninių kolonų plokštuminį išorinį poslinkį, efektyviai sutrumpinant komponentų skaičiavimo ilgį.
3. Kartu su įvairiais atraminiais komponentais jis sudaro visą šoninei jėgai atsparią konstrukcijų sistemą, užtikrinančią viso pastato erdvinį stabilumą.
1. Standūs sujungimo strypai: jie gali atlaikyti tiek įtampą, tiek slėgį. Jie yra plačiausiai naudojami rinkoje ir dažniausiai gaminami iš apvalių plieninių vamzdžių. Paprastai jie yra išdėstyti stogo kraigo, kolonų viršuje ir atitinkamose krano sijų aukščio vietose.
2. Lankstūs sujungimo strypai: jie gali atlaikyti tik įtampą. Jie pagaminti iš apvalaus plieno arba vieno kampo plieno ir paprastai nenaudojami kaip standartiniai pagrindiniai sujungimo strypai.
1. Konstrukcinis plieninis skersinio strypo elementas naudojamas pagrindiniam portalo rėmui ir plieninėms sijomis sujungti. Jis pagamintas iš apvalių plieninių vamzdžių ir yra atsakingas už bendros išilginės ašinės jėgos perdavimą.
2. Stogo santvaros sujungimo strypai skirstomi į ZLT ir XLT tipus. Jie naudojami tik stogo santvaroms sujungti ir yra pagaminti iš smulkaus apvalaus plieno. Jie atlieka tik vietinį inkaro vaidmenį.
1. Pagrindinės naudojamos medžiagos yra karšto valcavimo tiesių siūlių plieniniai vamzdžiai ir besiūliai plieniniai vamzdžiai. Įprastiems projektams parenkama medžiaga Q235B, o didelio tarpatramio ir didelės apkrovos sąlygomis naudojama Q355B medžiaga.
2. Įprastos vamzdžio specifikacijos yra išorinis skersmuo kartu su sienelės storiu, kuris yra ∅89×3,0, ∅114×3,0, ∅114×3,5, ∅140×4,0 ir ∅159×4,0.
3. Standartiniai žaliavų ilgiai skirstomi į 6m, 9m ir 12m. Standartinį ilgį viršijantys strypai bus sujungiami vietoje.
1. Galinės plokštės: medžiaga yra tokia pati kaip pagrindinio vamzdžio medžiaga, jos storis svyruoja nuo 8 mm iki 16 mm. Varžtų skylės iš anksto apdorojamos pagal varžtų sujungimo su plieninėmis sijomis ir plieninių kolonų flanšais brėžinius.
2. Sustiprinimo briaunų plokštės: įtemptose atramos vietose pridedamos trikampės standinimo plokštės, kad būtų išvengta vietinės galinių plokščių deformacijos. Vidutinio tarpatramio pastatuose šio priedo galima nenaudoti.
3. Rezervuota skylės padėtis: gamykla vienodai apdoroja varžtų skyles, kampinių laikiklių sujungimo angas ir atraminių tvirtinimo angas, kad būtų užtikrintas montavimo tikslumas.
1. Sujungimo varžtai: Įprastomis sąlygomis naudokite M16 ir M20 specifikacijų 4,8 klasės įprastus varžtus, skirtus kranams, seisminės apsaugos zonose ir didelės apkrovos gamykloms, naudokite 8,8 klasės didelio stiprumo varžtus.
2. Pagalbiniai priedai: Kiekvienas skersinis strypas turi tos pačios specifikacijos plokščias poveržles, spyruoklines poveržles ir storas veržles. Visi priedai yra vienodai apdoroti nuo korozijos.
1. Pagrindo antikorozinis apdorojimas: Įprastiems projektams, naudojamas rankinis St3 klasės rūdžių šalinimas, svarbiausiems projektams, taikomas Sa2.5 laipsnio rūdžių šalinimas šratais. Dengiamas pagrindinis ir viršutinis sluoksnis, bendras sausos plėvelės storis reguliuojamas nuo 60 μm iki 100 μm.
2. Aukšta antikorozinė konfigūracija: lauko ir didelės drėgmės korozinei aplinkai taikomas bendras karštojo cinkavimo procesas. Dvipusio cinkavimo kiekis yra ne mažesnis kaip 275 g/㎡.
3. Priešgaisrinis apdorojimas: Strypams, esantiems gaisro zonose, užtepkite plonas ugniai atsparias dangas, kurių atsparumo ugniai laikas yra nuo 0,5 iki 1 valandos.
Konstrukcinio plieno skersinės vairo trauklės narys negali veikti savarankiškai ir turi būti derinamas su kitais komponentais. Horizontaliai, jis derinamas su stogo horizontaliomis atramomis ir kolonų skersinėmis atramomis, o vertikaliai - su vertikaliomis atramomis ir kampiniais atramais, kad sudarytų uždarą ir stabilią bendrą atramų sistemą.
1. Viršutiniame pastato kolonų aukštyje per visą ilgį sumontuokite standžius sujungimo strypus.
2. Prie gamyklinio stogo kraigo sumontuokite standžius sujungimo strypus išilgai visos linijos.
3. Gamyklose, kuriose įrengti kranai, prie viršutinių ir apatinių krano sijų flanšų pridėkite sujungimo strypus.
4. Plieninių sijų galuose, kintamo skerspjūvio srityse ir įvairiuose atraminiuose mazguose padidinkite strypų skaičių, kad padidintumėte stabilumą.
1. Sukomplektuokite gatavus komponentus, įskaitant pagrindinį apvalaus vamzdžio korpusą, abi galines plokštes ir, jei reikia, reikiamas standinimo plokštes.
2. Konkrečių komponentų serijos numeriai, gamyklos kvalifikacijos sertifikatai ir žaliavų medžiagų kokybės garantijos dokumentai.
3. Tinkamai suderinti montavimo priedai, tokie kaip varžtai, veržlės ir poveržlės pagal komponentų skaičių.
4. Pagaminti komponentai, kurie buvo padengti arba apdoroti karštuoju cinkavimu.
5. Detalūs montavimo mazgų brėžiniai statybos tikslams.
1. Stiprus tvirtinimo pajėgumas, veiksmingai atsparus lauko vėjo slėgiui ir neleidžiantis bendram plieniniam rėmui drebėti ar pakrypti.
2. Paprastas konstrukcinis plieninis sujungimo strypo elementas, lengvas, lengvai montuojamas vietoje, žymiai pagerinantis bendrą statybos eigą.
3. Tiksliai pasiekti padėties nustatymo funkciją, vienodai valdant viso pastato jėgos būseną, todėl konstrukcinė jėga bus labiau subalansuota.
4. Užbaigtas antikorozinis procesas, net kai naudojamas lauke ilgą laiką, jis nėra linkęs rūdyti ir pažeisti.
5. Išsamios gaminio specifikacijos ir kategorijos, tinkamos portalinėms karkasinėms konstrukcijoms, įvairioms plieninių karkasų gamykloms ir kitiems pastatų tipams.
6. Mažos investicijų sąnaudos, išskirtinis konstrukcijų sutvirtinimo efektas, žymiai pagerinantis bendrą plieninių konstrukcijų pastatų saugos koeficientą.
1. Apvalus vamzdžio skyrius pasižymi puikiomis apkrovomis. Konstrukcinis plieninis skersinio strypo elementas gali būti ištemptas ir suspaustas, esant vienodam inercijos momentui visomis kryptimis. Jis turi tik ašinę jėgą ir nesukuria papildomų lenkimo momentų. Kampinės plieninės atramos ir apvalios plieninės atramos gali būti tik ištemptos, o suspaudžiamos jos linkusios ir deformuotis. Vietose, kuriose reikalingas slėgis ir padėtis, pvz., stogo kraigas ir kolonos viršus, galima naudoti tik apskrito vamzdžio sujungimo strypus.
2. Strypai tolygiai išdėstyti išilgine pastato kryptimi, nuolat perduodant jėgą, kiekvieną nepriklausomą standų karkasą sujungiant į bendrą erdvinę struktūrą. Kryžminės atramos yra išdėstytos nepertraukiamai, o sujungimo strypai tvirtina tik vieną stogo santvarą, negalint pasiekti visiško išilginio suvaržymo.
1. Vamzdžiai yra rinkos standarto paruoštos medžiagos, kurių pjovimo, suvirinimo ir skylių formavimo procesai yra paprasti, o gamybos ciklas yra trumpas. Palyginti su dėžutės tipo komponentais ir H formos plieniniais komponentais, pritaikymo kaina yra mažesnė, o tiekimo greitis yra greitesnis.
2. Esant prielaidai, kad laikomoji galia yra tokia pati, apvalių vamzdžių sujungimo strypų savisvoris yra daug mažesnis nei H formos plieno ir I formos sijų. Kai naudojamas dideliame plote nuolat, jis gali veiksmingai kontroliuoti bendras projekto išlaidas.
1. Strypų galai iš anksto suvirinami galinėmis plokštėmis ir vietoje varžtais tiesiogiai pritvirtinami prie sijos ar kolonos flanšo. Nereikia atlikti suvirinimo vietoje. Skersines atramas reikia surinkti vietoje ir atidaryti skyles, todėl surinkimo procesas tampa sudėtingesnis.
2. Produktas pasižymi dideliu universalumu. Tos pačios specifikacijos strypai gali būti naudojami keliose padėtyse, pvz., stogo kraigo, kolonos viršuje ir krano sijoje. Derantys priedai yra suvienodinti, palengvinantys didelio masto inventoriaus paruošimą ir bendrą statybos planavimą.
1. Pastatas iš šono remiamas kryžminėmis atramomis, o išilgai - konstrukciniais plieniniais skersinių strypų elementais. Šie dviejų tipų komponentai bendradarbiauja, kad sudarytų geometriškai stabilią struktūrą. Sujungimo strypai ir kampiniai atramos suteikia tik vietinį stogo santvarų ir plieninių sijų sutvirtinimą ir nedalyvauja išilginiame pastato konstrukcijos stabilumui.
2. Jie efektyviai sulaiko plieninių sijų ir plieninių kolonų šoninę deformaciją, sumažina komponentų skaičiavimo ilgį ir padeda optimizuoti sijų ir kolonų skerspjūvio matmenis, taip sumažinant pagrindinės medžiagos naudojamo plieno kiekį.
Apvalaus vamzdžio išorinis paviršius yra lygus ir taisyklingas, todėl antikorozinės operacijos, tokios kaip rūdžių šalinimas, dažymas ir karštasis cinkavimas, yra patogios. Palyginti su atviro tipo plienu ir kanaliniu plienu, lauko drėgnoje ir korozinėje aplinkoje antikorozinis patvarumas yra geresnis.
1. Tvirtinimo strypai: išilgai ištisai klojami, galintys atlaikyti įtempimą ir gniuždymą ir priklauso pagrindiniams stabiliems konstrukcijos komponentams.
2. Kryžminės atramos: nepertraukiamai išdėstytos kryžminiu būdu, tik laikančios įtempimą, daugiausia atsakingos už šoninį vėjo pasipriešinimą ir atsparumą žemės drebėjimui.
3. Skersiniai strypai: pagaminti iš smulkaus apvalaus plieno, naudojami tik stogo santvaroms tvirtinti, priklauso nedideliems gaubto priedams.
4. Antrinės sijos: laikančios vertikalias apkrovas, daugiausia perduodančias grindų apkrovas, o jėgos kryptis ir funkcija visiškai skiriasi nuo sujungimo strypų.
1. Žaliavų patikrinimas įeinant: patikrinkite Q235B ir Q355B plieno medžiagų sertifikatus, patikrinkite vamzdžio skersmenį ir sienelės storį, nustatykite bet kokias problemas, tokias kaip vamzdžio lenkimas, ovalo forma ar rūdys, ir ištiesinkite deformuotas medžiagas, kurios viršija tolerancijos ribas. Taip pat patikrinkite ir priimkite atitinkamas jungties plokštes.
2. Skaitmeninis pjovimas medžiagoms pašalinti: nupjaukite plieninius vamzdžius pagal suprojektuotus matmenis, palikdami suvirinimui rezervuotą susitraukimo ribą, ir nupoliruokite vamzdžių galų įdubas.
3. Priedų pjovimas: naudokite skaitmeninio valdymo įrangą, kad iškirptumėte galines plokštes ir trikampes standinimo plokštes, griežtai laikydamiesi brėžiniuose nurodytų matmenų.
4. Surinkimas ir taškinis suvirinimas: naudokite tvirtinimo detales, padėkite galines plokštes centre ant abiejų plieninių vamzdžių galų ir atlikite taškinį suvirinimą fiksavimui. Įtemptuose mazguose sumontuokite trikampes standinimo plokštes, kad užbaigtumėte taškinio suvirinimo sutvirtinimą.
5. Apvadinis suvirinimas: Norėdami visiškai suvirinti plieninių vamzdžių ir galinių plokščių sujungimo taškus, naudokite ekranuotą suvirinimą anglies dioksido dujomis. Apvadinės suvirinimo siūlės atitinka antrojo lygio suvirinimo standartą. Įprastų projektų atveju atlikite tik vizualią apžiūrą; pagrindinių gamyklos projektų atveju atlikite nedidelį skaičių UT trūkumų nustatymo testų.
6. Skaitmeninio valdymo gręžimas: naudokite skaitmeninio valdymo gręžimo stakles, kad apdirbtumėte varžtų skyles galinėse plokštėse. Pagrindinių angų skersmenys pritaikyti M16 ir M20 varžtams, užtikrinant skylių pozicijų tikslumą.
7. Koregavimas ir šlifavimas: ištaisykite suvirinimo sukeltą įstrižą vamzdžių galuose ir nušlifuokite suvirinimo siūles bei suvirinimo šiukšles.
8. Apdorojimas nuo korozijos: Paprastoms konstrukcinėms plieninėms skersinių strypų dalims rankiniu būdu pašalinkite rūdis pagal St3 standartus, tada užtepkite gruntą ir viršutinį sluoksnį. Produktams, kuriems keliami dideli korozijos reikalavimai, atlikite bendrą karštojo cinkavimo apdorojimą.
9. Numeravimas ir saugojimas: išpurkškite unikalų komponento numerį, suskaičiuokite visus priedus, supakuokite juos ir išsaugokite siuntimui.
Įprastos vamzdžių specifikacijos: ∅89 × 3,0, ∅114 × 3,0, ∅114 × 3,5, ∅140 × 4,0, ∅159 × 4,0
Galinės plokštės storis: nuo 8 mm iki 16 mm, standartinis skylės dydis M16, M20
Pasirinktinis ilgis: nuo 3 m iki 9 m pagal įlankos dydį, žaliavos standartinis ilgis: 6 m, 9 m, 12 m
Apdirbimo tolerancija: strypo korpuso tiesumas ≤ L/1000, galinės plokštės skylės atstumo tolerancija ±1,5 mm
|
Medžiagos klasė |
Derlingumo stiprumas |
Tempimo stiprumas |
Taikymo scenarijai |
|
Q235B |
≥235 MPa |
375–500 MPa |
Įprastų portalų rėmų kraigo ir kolonos viršaus sujungimo strypai |
|
Q355B |
≥355 MPa |
470–630 MPa |
Didelio tarpatramio ir sunkiasvorės dirbtuvės su kranais |
Jėgos tipas: ašinis įtempimas ir ašinis suspaudimas, be vertikalaus lenkimo momento. Apvali vamzdžio dalis turi vienodą sukimosi spindulį visomis kryptimis, geresnį suspaudimo stabilumą nei lanksčios sujungimo strypai, pagaminti iš kampinio plieno ir apvalaus plieno.
Funkcinis veikimas: apribokite standžių rėmų poslinkį už plokštumos, sumažinkite sijų ir kolonų skaičiavimo ilgį, perkelkite išilginę vėjo apkrovą ir seisminę apkrovą.
Konstrukcinė ypatybė: išilgai pastato išdėstyti ištisai, sudaro bendrą stabilią sistemą su kolonų tvirtinimu ir stogo horizontaliu tvirtinimu.
Apvalioji siūlė tarp plieninio vamzdžio ir galinės plokštės priklauso antrinei siūlei. Bendriesiems projektams taikoma vizualinė apžiūra. Dalinis UT patikrinimas atliekamas pagrindiniams projektams, o 100% patikrinimas nereikalingas.
Įprasta antikorozinė: St3 rankinis rūdžių šalinimas, bendras sausos dažų plėvelės storis 60～90μm
Stipri antikorozinė apsauga pakrantėse ir drėgnose vietose: karštas cinkavimas, cinko sluoksnio storis ≥70 μm
Priešgaisrinė apsauga: Priešgaisriniuose skyriuose naudojama plona ugniai atspari danga, kurios atsparumas ugniai yra 0,5 val.
Varžtų pasirinkimas: 4.8 klasės varžtai įprastoms dirbtuvėms, 8.8 klasės didelio stiprumo varžtai kranų dirbtuvėms ir seisminėms zonoms
Pagalbiniai priedai: su plokščiomis poveržlėmis ir spyruoklinėmis poveržlėmis
Tvirtas sujungimo strypas (apvalaus vamzdžio tipas): atsparus įtempimui ir gniuždymui, pagrindinis konstrukcijos stabilumo komponentas
Lankstus sujungimo strypas (apvalus plienas / vieno kampo plienas): atsparus tik įtempimui, naudojamas pagalbiniam sujungimui
Išsamus medžiagų tiekimas ir surinkimas: pagal projekto reikalavimus galime pateikti visą plieninių konstrukcijų komponentų rinkinį, įskaitant atramas, kampinius įtvarus, apkabas ir kt. Laikomės vieningų apdorojimo standartų ir jungčių matmenų, kad išvengtume surinkimo vietoje nukrypimų ir sumažintume perdirbimo problemų.
Viso proceso techninis palaikymas: prieš parduodant sujungsime pastato tarpatramį, krano konfigūraciją ir seisminį laipsnį, kad pateiktume trauklių atrankos ir išdėstymo planus bei nemokamus statybos mazgų brėžinius, kad optimizuosime strypų išdėstymą.
Profesionali logistikos apsauga: abu konstrukcinio plieno skersinio strypo nario galai yra apsaugoti, o visa dalis yra apvyniota vandeniui atsparia plėvele. Ilgi elementai yra suskirstyti į segmentus, sustiprinti ir supakuoti, kad būtų išvengta deformacijos, dažų pažeidimų ir vamzdžių susidūrimo transportavimo metu. Kartu pateikiame pakavimo sąrašus ir logistikos sekimo informaciją.
Diegimo vietoje nurodymai: teikiame grafinį diegimo vadovą ir nuotolinę techninę pagalbą kinų ir anglų kalbomis. Realiu laiku atsakome į klausimus apie statybos detales, tokias kaip mazgų jungtys ir strypų deriniai, kad padėtume statybų komandai efektyviai užbaigti montavimą.
Ilgalaikė garantija po pardavimo: magistraliniams vamzdžiams suteikiama 5 metų kokybės garantija, o karštojo cinkavimo ir dažų antikoroziniams sluoksniams – 2 metų garantija. Mes nuolat tiekiame visą pagalbinių komponentų asortimentą ir palaikome išsibarsčiusių smulkių daiktų papildymą. Tuo pačiu nemokamai pateikiame vėlesnio laikotarpio priežiūros ir remonto planus.
Q1 Kaip greitai atskirti standžius vairo traukes nuo lanksčių ir kaip pasirinkti tipą?
Iš apvalių vamzdžių pagaminti standūs sujungimo strypai gali atlaikyti tiek įtempimą, tiek slėgį ir yra tinkami pagrindinėms apkrovoms, pvz., stogo keteroms, kolonų viršūnėms ir krano sijomis. Plieniniai vamzdžiai ir vieno kampo plienas, pagaminti iš lanksčių trauklių, gali atlaikyti tik įtempimą ir gali būti naudojami tik kaip pagalbiniai įtempimo guolių komponentai. Įprastose plieninių konstrukcijų gamyklose pirmenybė teikiama standžiems sujungimo strypams.
2 klausimas. Ar galima naudoti vien tik sujungimo strypus, nesujungus su kitais atraminiais komponentais?
Ne. Skersiniai strypai daugiausia skirti išilginėms jėgoms perduoti ir padėties nustatymui. Jie turi būti derinami su stogo horizontaliomis atramomis, skersinėmis atramomis nuo stulpelio iki kolonos ir kampiniais atramais, kad susidarytų visa sistema. Vien juos naudojant negalima pasiekti bendro struktūros stabilumo.
Q3 Kaip pasirinkti varžtus įprastoms gamykloms ir gamykloms su kranais?
Įprastose gamyklose be kranų ir ne seisminėse zonose 4,8 klasės įprasti varžtai gali atitikti reikalavimus. Pastatams, kuriuose įrengti kraniniai kranai ir esantys seisminės apsaugos zonose, mazgų sujungimo stiprumui padidinti turi būti naudojami 8,8 klasės didelio stiprumo varžtai.
Q4 Koks antikorozinis tirpalas rekomenduojamas drėgnoms lauko ir pakrantės vietovėms?
Labai korozinėje aplinkoje nerekomenduojama naudoti vien paprastos dažų dangos. Pirmenybė turėtų būti teikiama bendram karštojo cinkavimo procesui. Kai cinko sluoksnio storis atitinka standartus, jis gali ilgą laiką atsispirti druskos rūkui ir drėgmės erozijai, o tarnavimo laikas yra daug ilgesnis nei įprastas purškiamas dažymas.
Q5 How to handle long-length tie rods that cannot be transported as a whole?
Standartinių konstrukcinių plieninių skersinių strypų ilgis yra 6 m, 9 m ir 12 m. Šiuos ilgius viršijančius strypus surenkame sekcijomis, galuose palikdami suvirinimo griovelius ir transportuosime į statybvietę darbams. Tuo pačiu metu bus pateikti atitinkami sujungimo statybos planai.
6 klausimas Ar visose galinėse plokštėse turi būti trikampės standinimo plokštės?
Padėtyse su dideliais laikančiaisiais ir koncentruotais mazgais turi būti sumontuotos standinimo plokštės, kad galinės plokštės nedeformuotųsi. Įprastose gamyklose su mažesniais tarpatramiais ir mažesne apkrova standžiosios plokštės gali būti nenaudojamos, kad būtų galima kontroliuoti bendras projekto išlaidas.
