Horizontali konstrukcinė plieno tvirtinimo sistema

Montuojamos stogo sijos viršutinės arba apatinės flanšo plokštumoje „X“ (kryžmine) konfigūracija, horizontalios konstrukcinės plieno tvirtinimo sistemos yra labai svarbios pramoninių pastatų erdviniam stabilumui. Jie pirmiausia veikia įtempiant, o ne suspaudžiant ir veikia kartu su traukliais ir kelių įtvaromis, kad sudarytų stogo šoninio pasipriešinimo sistemą.

1. Gaminio funkcijos

Perkelia vėjo apkrovas nuo dvišlaičių sienų ir horizontalias seismines jėgas į traukes kolonų viršūnėse, o vėliau nukreipia jas žemyn į tarpkoloninį tvirtinimą ir į pamatą; riboja stogo plieninių sijų šoninį poslinkį, užkertant kelią bendram stogo konstrukcijos šoniniam apvirimui ar nestabilumui.

2. Bendrosios medžiagos

1). Standartinis pritaikymas: vienodo kampo plienas (L50×5, L63×5, L70×6);

2). Ilgo tarpatramio, didelės apkrovos arba seisminiam poveikiui atsparūs įrenginiai: mažo skersmens apskritos tuščiavidurės sekcijos (CHS); standartinė medžiaga yra Q235B, o Q355B naudojama didelėms apkrovoms.

3. Montavimo vietos

Įrengiamas galinėse stogo nišose ir gretimose kompensacinėse jungtyse, kad būtų sukurta standi konstrukcinė diafragma.

Standartinė gamyklinė konfigūracija

1. Pagrindiniai tvirtinimo komponentai

Skersiniai tvirtinimo elementai (kampinis plienas arba CHS), tiekiami kaip individualiai pagaminti vienetai; įstrižai susikertančių elementų pora vienoje zonoje sudaro vieną pilną horizontalių tvirtinimo detalių rinkinį.

2. Baigti prijungimo priedus

1. Galinės sujungimo plokštės: 8–14 mm plieninės plokštės, gamykliškai suvirintos prie abiejų tvirtinimo elemento galų, su iš anksto išgręžtomis varžtų skylėmis, skirtomis priveržti prie plieninių sijų flanšų;

2. Centrinė kryžminio sujungimo plokštė: bendra sujungimo plokštė „X“ konfigūracijos susikirtimo taške, kur dvi įstrižinės petnešos persidengia ir yra pritvirtintos.

3. Tinkamos tvirtinimo detalės

Standartiniai 4.8 klasės varžtai (M16/M20), skirti bendram naudojimui; 8.8 klasės didelio stiprumo varžtai (su plokščiomis poveržlėmis ir spyruoklinėmis poveržlėmis), skirti seisminiam poveikiui atsparioms konstrukcijoms arba įrenginiams, kuriuose yra tiltiniai kranai.

4. Apsaugos nuo korozijos specifikacijos

1). Standartas: St3 rankinis paviršiaus paruošimas + gruntas ir viršutinis sluoksnis (sausos plėvelės storis: 60–90 μm);

2). Korozinės pramonės zonos / pakrantės regionai: pilnas karštasis cinkavimas.

5. Priešgaisrinės apsaugos specifikacijos

0,5 valandos vardinės plonos plėvelės besiplečiančios ugniai atsparios dangos padengimas tam skirtuose gaisro skyriuose; antikorozinis apdorojimas tik tose vietose, kuriose nėra priešgaisrinės apsaugos reikalavimų.

Standartiniai išsamūs horizontalių konstrukcinių plieno tvirtinimo sistemų sprendimai

1. Įprastas kampinis plieninis horizontalus tvirtinimas: pagrindinis kampinis plieninis elementas + galinės sujungimo plokštės + tarpinės sujungimo plokštės + antikorozinis apdorojimas + atitinkami varžtai

2. Tvirtas apvalus tuščiaviduris profilis (CHS) horizontalus tvirtinimas: CHS elementas + sustorėjusios galinės plokštės + kryžminės įdubos plokštės + didelio stiprumo varžtai

3. Supaprastintas lengvas tvirtinimas: plonas kampinis plienas, be sutirštėjusių standžių; paprastai naudojamas mažiems lengvojo plieno pramoniniams pastatams

Produkto integravimas

Horizontalus sutvirtinimas (skersinis vėjo pasipriešinimas) + traukės (išilginė įtempimo jungtis) + kelių atramos (šoninis sijų sulaikymas) sudaro integruotą, stabilią stogo tvirtinimo sistemą. Pagrindiniai privalumai

1. Veiksmingai neutralizuoja horizontalias jėgas, užtikrindamas tvirtą vėjo ir seisminį pasipriešinimą, tuo pačiu užkertant kelią bendram stogo siūbavimui ar pasislinkimui.

2. Sugriežtina atstumą tarp rėmo komponentų, užkertant kelią plieninių sijų ir sijų nesutapimui arba deformacijai.

3. Pasižymi paprasta konstrukcine konstrukcija su lanksčiais montavimo išdėstymais, palengvinančiais patogią konstrukciją.

4. Pagaminta iš tvirtos, didelio tempimo medžiagos, kuri atspari atsipalaidavimui ar deformacijai dėl ilgalaikio naudojimo.

5. Atliekamas visapusiškas antikorozinis apdorojimas, užtikrinantis didelį patvarumą lauko ar atviriems pramoniniams objektams.

6. Labai suderinamas; puikiai integruojasi su ištisomis plieno konstrukcijų sistemomis, tokiomis kaip portaliniai standūs karkasai ir ilgalaikiai pramoniniai pastatai.

Išskirtiniai horizontalaus stogo tvirtinimo akcentai

I. Unikalūs struktūrinio veikimo pranašumai

1. Horizontalioje konstrukcinėje plieninėje tvirtinimo sistemoje naudojama X formos kryžminė konfigūracija, specialiai sukurta šoninėms horizontalioms jėgoms perduoti. Jis veikia esant vienakrypčiai apkrovai, veikiant tik įtempiant, o ne suspaudžiant, todėl apkrovos kelias yra trumpas ir bendras standumas. Priešingai, traukės yra išilginės ašinės dalys, kurios riboja išilginį judėjimą, bet negali atsispirti šoninėms jėgoms; kelių įtvarai ir strypai sutvirtina tik lokaliai suvaržomas sijos ir plienines sijas ir negali atlaikyti bendrų pastato horizontalių apkrovų.

2. Jis sukuria standžią stogo diafragmą, sutelkdamas atramas tam tikrose nišose, efektyviai sujungdamas atskirus standžius rėmus į vieningą, standžią stogo konstrukciją. Vėjo apkrovos nuo frontonų galų per atramas ir sujungimo strypus greitai perduodamos į kolonas ir pamatus. Jis tarnauja kaip pagrindinis komponentas, apsaugantis nuo šoninio stogo nestabilumo – tokios galimybės trūksta kitiems priedams.

II. Medžiagos pasirinkimas ir kaštų akcentai

1. Pirminė medžiaga paprastai yra vienodo kampo plienas, kuris yra lengvai prieinamas ir ekonomiškas. Kampinis plienas yra standartinė rinkos prekė, kurią lengva pjaustyti ir suvirinti; Palyginti su apvalių vamzdžių skersiniais strypais arba laikančiomis plieninėmis sijomis, sunaudojama mažiau medžiagų, todėl didelės apimties instaliacijos išlaidos yra valdomos. Atvirkščiai, pritaikytos dėžės sijos arba H formos sijos komponentai reikalauja didelių sąnaudų ir yra netinkami masiniam naudojimui kaip tvirtinimas.

2. Medžiagų parinkimas klasifikuojamas pagal konkrečius poreikius: įprastiems lengvo plieno pramoniniams pastatams naudojamas standartinis kampinis plienas, o ilgo tarpatramio, seisminiam poveikiui ar kranu įrengtiems objektams – mažesni apvalūs vamzdžiai. Tai leidžia lanksčiai suderinti apkrovą ir neleidžia švaistyti medžiagų.

III. Statybos ir montavimo akcentai

1. Padalytas surenkamasis gaminimas ir varžtais vietoje; standartiniams elementams nereikia suvirinti vietoje. Gamykloje surenkamose dalyse yra galinės sujungimo plokštės, kad būtų galima greitai surinkti varžtais prie kryžiaus formos jungčių; tačiau kai kuriuos įtempimo elementus reikia gręžti ir suvirinti vietoje, todėl konstrukcijos efektyvumas mažėja.

2. Moduliniai, standartizuoti komponentų rinkiniai. Vieno tarpatramio tvirtinimo rinkiniai gaminami masiškai su vienodo skersmens skylėmis ir keičiamais varžtais, palengvinančiais atsargų kaupimą ir pakeitimą arba priežiūrą vietoje.

IV. Sistemos konfigūravimas ir diferencijavimas

1. Šoninis stabilumas priklauso nuo horizontalaus tvirtinimo, o išilginis stabilumas priklauso nuo standžių trauklių; šios dvi funkcijos papildo viena kitą ir yra būtinos:

Horizontalus tvirtinimas: užtikrina šoninį vėjo ir seisminį atsparumą; įrengti tam tikrose įlankose.

Išilginiai surišimo strypai: užtikrinti nuolatinį išilginį surišimą; paskirstytas visoje struktūroje. Karnizo atramos ir strypai yra smulkūs komponentai, susiję su pastato apvalkalu ir nedalyvauja pirminėje šoninėje jėgai atsparioje sistemoje.

1. Apriboja plieninių sijų neplokštumą, žymiai sumažindamas efektyvų neplokštuminį ilgį skaičiavimams; optimizuoja tolimųjų sijų skerspjūvius ir taupo plieną.

V. Antikoroziniai privalumai

Kampiniai plieniniai elementai yra taisyklingos formos, todėl rūdžių šalinimas, dažymas ir karštasis cinkavimas yra patogus. Palyginti su atviro profilio kanalo plienu, yra mažiau nepasiekiamų kampų, todėl galima atlikti kruopštesnį antikorozinį apdorojimą.

VI. Produkto išdėstymas ir atskyrimas

1. Horizontalus tvirtinimas: šoninis pasipriešinimas; X formos išdėstymas konkrečiose įlankose; pagrindinis konstrukcijos stabilumo komponentas.

2. Raiščių trauklės: išilginis rišimas; ištisinis išdėstymas; galintis atsispirti tiek įtempimui, tiek gniuždymui.

3. Karnizo įtvarai / svirties strypai. apvalkalo konstrukcijos komponentai.

Standartinis gamybos procesas

1. Žaliavos priėmimas

Pagrindinė medžiaga: Q235B apvalus plienas. Tikrinti medžiagų kokybės sertifikatus; patikrinti, ar nėra lenkimo, įtrūkimų ir korozijos (ištiesinkite, jei lenkimas viršija leistinas nuokrypas); patikrinkite papildomas plienines plokštes (antgalius), kai patenkate į saugyklą.

2. Pjovimas pagal ilgį

Pjaukite apvalų plieną pagal brėžinio specifikacijas, naudodami abrazyvinį pjūklą arba CNC pjūklą; nupjautus galus sumalkite lygiai ir pašalinkite atplaišas.

3. Baigti apdorojimą (du įprasti metodai)

Parinktis ① Sriegimas (sujungimas vietoje)

Išsukite išorinius sriegius ant abiejų apvalaus plieninio strypo galų; sriegio ilgis turi atitikti veržlės ir atraminės plokštės surinkimo ribą; sriegiams uždėkite laikiną apsaugą, kad nepažeistumėte.

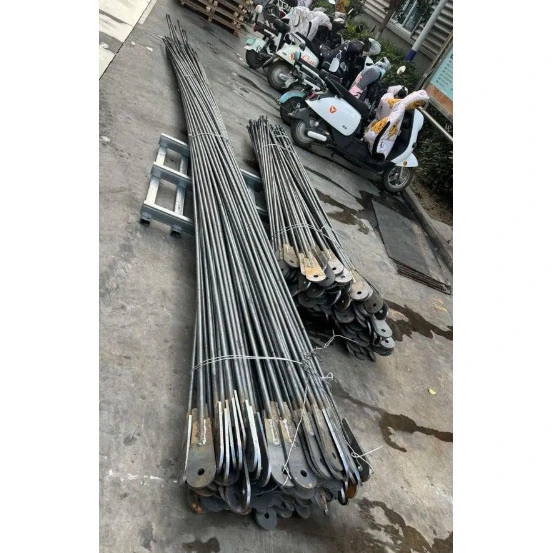

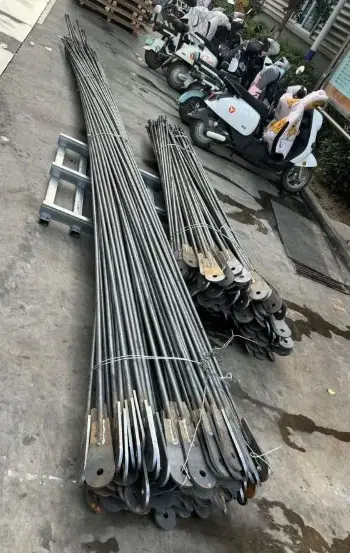

Parinktis ② Suvirintos antgalio plokštė (varžtuota sijos ir kolonos jungtis)

Suvirinkite jungiamąsias plokštes / antgalius ant abiejų apvalaus plieninio strypo galų; išlyginimui naudokite strypą, o padėties nustatymui naudokite suvirinimo siūlę.

4. Suvirinimo procesas (angų plokštės tipas)

Apsauginis suvirinimas CO₂ dujomis; II laipsnio suvirinimo siūlės; vizualinis patikrinimas; atranka kritinių projektų trūkumams aptikti.

5. Skylių kūrimas (antgalio plokštės komponentai)

Jungiamųjų plokščių CNC gręžimas (skylių skersmenys pritaikyti M16/M20 varžtams).

6. Tiesinimas ir šlifavimas

Ištiesinkite elementus, kad ištaisytumėte suvirinimo sukeltą lenkimą; nušlifuokite suvirinimo purslus ir atplaišas.

7. Antikorozinis apdorojimas

Standartinis: St3 rūdžių šalinimas → gruntas + viršutinis sluoksnis; sausos plėvelės storis 60–90 μm;

Drėgnos gamyklos plotai: viso mazgo karštasis cinkavimas.

8. Pakuotė

Pakuotė su atitinkamomis veržlėmis, plokščiomis poveržlėmis ir spyruoklinėmis poveržlėmis; etikečių rinkiniai ir parduotuvė.

Standartinis horizontalios konstrukcinės plieno tvirtinimo sistemos (X tipo kampinio plieno) gamybos procesas

1. Žaliavos patikrinimas

1. Pagrindinė medžiaga: vienodo kampo plienas (Q235B/Q355B); patikrinti medžiagų sertifikatus; patikrinti, ar nėra lenkimo, susisukimo ar deformacijos (ištiesinkite, jei viršijamos ribos);

2. Pakartotinai patikrinkite tinkamų plieninių jungiamųjų plokščių išvaizdą.

2. CNC pjovimas/pjovimas

Nupjaukite kampinį plieną iki nurodyto ilgio pagal brėžinius; šlifuoti įdubas nuo nupjautų galų; atskiras ilgųjų ir trumpųjų skersinio atramos elementų išdėstymas.

3. Sujungimo plokštės pjovimas

Galinių jungiamųjų plokščių ir centrinių kryžminio sujungimo dengiamųjų plokščių CNC pjovimas.

4. Surinkimas ir suvirinimas

Padėtį nustatykite naudojant strypą; centre ir tvirtai pritvirtinkite jungiamąsias plokštes prie abiejų kampinio plieno galų; suvirinimas tvirtinti; iš anksto surinkite ir pastatykite juosmens plokštę centriniame susikirtimo taške.

5. Dujinis suvirinimas

Visiškas CO₂ suvirinimas tarp jungiamųjų plokščių ir kampinio plieno; standartinės II laipsnio suvirinimo siūlės; vizualinis patikrinimas; ribota atranka kritinių projektų trūkumams aptikti.

6. Varžtų skylių gręžimas CNC

Standartizuotas jungiamųjų plokščių (dažniausiai M16 arba M20) gręžimas, užtikrinantis tikslumą tarp skylių ir kraštų atstumus.

7. Koregavimas ir šlifavimas

Suvirinimo sukeltų deformacijų ar deformacijų korekcija; suvirinimo šlako ir purslų nušlifavimas.

8. Antikorozinis apdorojimas

·Standartas: St3 rankinis rūdžių šalinimas → gruntas + viršutinis sluoksnis (sausos plėvelės storis: 60–90 μm);

· Pakrantės / korozinė aplinka: viso komponento karštasis cinkavimas.

9. Numeravimas, pakavimas ir sandėliavimas

Komponentų numeriai, pažymėti tarpatramio ir surinkimo rinkiniu; išduotas su atitinkamų dalių sąrašu.

Pagrindiniai horizontalių plieninių konstrukcijų tvirtinimo (kampinio plieno, apvalaus plieno ir apvalių tuščiavidurių profilių) našumo parametrai

I. Geometrinės specifikacijos

1. Kampinis plieninis horizontalus tvirtinimas (daugiausia standžios įtempimo dalys)

Įprasti lygių kojų kampai: L50×5, L63×5, L70×6, L80×6; galinės jungties plokštės storis: 8–14 mm; varžtų skylės: M16, M20; vieno nario ilgis: 3–9 m; nario tiesumas: ≤L/1000.

2. Apvalus plieninis lankstus tvirtinimas

Skersmuo: Φ12–Φ22; srieginiai galai (40–60 mm) arba suvirintos antgalių plokštės (8–12 mm); naudojamas tik lengvos stogo dangos įtempimui.

3. Apvalus tuščiaviduris profilis (CHS) Tvirtas horizontalus tvirtinimas

Įprasti dydžiai: φ89 × 3, φ114 × 3,0, φ114 × 3,5; galinės plokštės storis: 10–16 mm.

II. Pagrindinės medžiagos mechaninės savybės

III. Struktūrinis našumas

1. Kampinis plieninis / apvalus plieninis tvirtinimas: tik įtempimo elementai (negali atsispirti gniuždymui; suspaudimo metu atsiranda lūžio gedimas); išdėstyti X raštu; esant apkrovai, vienas įstrižas elementas veikia įtemptai.

2. Apvalios tuščiavidurės sekcijos tvirtinimas: atsparus įtempimui ir suspaudimui; stabilus abiem kryptimis; naudojamas didelio seisminio lygio zonose ir sunkiasvorėse pramonės objektuose.

3. Funkcija: perkelia dvišlaičio vėjo apkrovas ir horizontalias seismines jėgas; riboja plieninių sijų poslinkį už plokštumos; veikia su skersiniais strypais, kad sudarytų standžią stogo diafragmą. IV. Suvirinimo valdymas

Galinio sujungimo filialinės siūlės priskiriamos II laipsnio suvirinimui; jiems taikoma standartinė vizualinė apžiūra, o svarbiausiems projektams – vietoje 100 % patikrinimas ultragarsu.

V. Apsaugos nuo korozijos parametrai

1. Standartinės horizontalios konstrukcinės plieno tvirtinimo sistemos: St3 rankinis paviršiaus paruošimas; gruntas ir viršutinis sluoksnis, kurio bendras sausos plėvelės storis 60–90 μm.

2. Pakrantės korozinė aplinka: pilnas karštasis cinkavimas.

VI. Sujungimo komponentai

Standartas: 4.8 klasės įprasti varžtai. Seisminiam atsparumui arba kranu įrengti įrenginiai: 8.8 klasės didelio stiprumo varžtai su plokščiomis poveržlėmis ir spyruoklinėmis poveržlėmis.

VII. Trumpas trijų tvirtinimo tipų skirtumas

1. Apvalaus plieno strypų tvirtinimas: lankstus; tik įtampa; lengvoms pagalbinėms reikmėms.

2. Kampinis plieninis tvirtinimas: standartinis pirminis tvirtinimas; tik įtampa; standartinė konfigūracija įprastiems pramoniniams pastatams.

3. Apvalios tuščiavidurės sekcijos (CHS) tvirtinimas: standus (atsparus įtempimui ir gniuždymui); specializuojasi didelėms apkrovoms ir seisminiam poveikiui atsparioms reikmėms.
