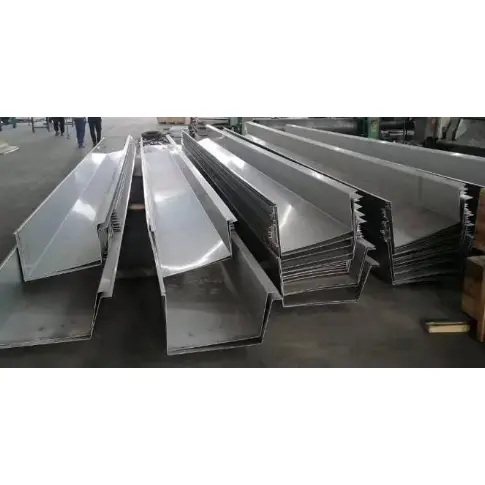

Plieninių stogų latakų sistema pastatams

Plieninių stogo latakų sistemą pastatams sudaro drenažo latakai, išdėstyti prie karnizo, kad surinktų lietaus vandenį iš stogo spalva padengtų plieninių plokščių ir nukreiptų jį į lauką lietvamzdžiais. Jie yra būtini lengvųjų plieno pramonės įmonių drenažo sistemų, erdvinių rėmų ir tinklinių stogų komponentai. Galimi tipai: gamykloje pagaminti spalvotai padengti plieniniai latakai, nerūdijančio plieno latakai ir latakai, suformuoti vietoje iš cinkuoto plieno lakštų; jie tvirtinami prie karnizo antrinių sijų arba plieninių konsolinių sijų.

Sistemos konfigūracijos apžvalga

1. Pagrindinis lovio korpusas

1) Spalvota plieninė latakas: naudojama ta pati Al-Zn lydiniu dengta pagrindo medžiaga (AZ150/AZ275), kaip ir stogui; storis 0,6-1,0mm; standartinis atidarymo plotis 200/250/300mm; pagrindinis pasirinkimas vidaus pramonės įmonėms.

2) 304 nerūdijančio plieno latakas: Storis 0,7–1,2 mm; skirtas pakrantės zonoms ir aplinkoms, kuriose yra cheminės korozijos rizika.

3) Vietoje suformuotas cinkuoto plieno latakas: 1,2–2,0 mm karštai cinkuotas lakštas, išlenktas vietoje; tinka ilgo tarpatramio erdvės rėmams ir ypač ilgiems karnizams.

2. Atraminiai ir tvirtinimo komponentai

Latakų laikikliai (karštai cinkuota plokščia juosta arba kampinis geležis): išdėstyti 600–800 mm atstumu; pritvirtinti prie karnizo C formos konsolės;

Karnizo briaunos ir gembinės sijos: palaiko latako apkrovą.

3. Jungčių ir hidroizoliacijos priedai

Sujungimo dangteliai ir galinės plokštės (latakų galams sandarinti);

Butilo vandeniui atspari sandarinimo juosta, oro sąlygoms atsparus konstrukcinis sandariklis ir aklinosios kniedės;

Kompensacinės jungtys: montuojamos maždaug kas 12 metrų ypač ilgiems latakams, kad būtų galima prisitaikyti prie šiluminio plėtimosi ir susitraukimo.

4. Nutekėjimo sistemos komponentai

1) Lietaus vandens bunkeris: privirintas arba pritvirtintas prie latako dugno, kad nutekėtų lietaus vanduo;

2) Vandentiekis: PVC vamzdis / cinkuoto plieno vamzdis / spalvotai padengtas plieninis apvalus vamzdis (skersmuo φ110, φ160);

3) Vamzdžių spaustukai, alkūnės, surinkimo bunkeriai ir žemės lygio išleidimo alkūnės.

5. Stogo kraštų apdailos priedai

Karnizo apmušalai, latako ratlankio apdaila, stogo plokštės prailginimo apdaila (vandens stabdis) ir stoglangio galo apdaila; tai neleidžia lietaus vandeniui tekėti atgal po karnizu.

6. Pagalbinės medžiagos

Izoliacija (taikoma latakų išorėje šaltuose regionuose, kad neužšaltų) ir garų barjerinė juosta.

Bendrosios konfigūravimo schemos

1. Standartinė vidaus gamykla: AZ150 spalvomis padengtas plieninis latakas + cinkuoti laikikliai + PVC110 lietvamzdis + butilo sandariklis

2. Lietingo upės pakrantės gamykla: AZ275 (aukšta cinko danga) spalvotas plieninis latakas + cinkuotos jungiamosios detalės + papildomos kompensacinės jungtys

3. Pakrantės / chemijos gamyklos erdvės rėmo stogas: 304 nerūdijančio plieno latakas + nerūdijančio plieno lietvamzdžių sistema + išorinė izoliacija apsaugai nuo užšalimo

Antikorozinė konfigūracija

1. Spalvota dengta plieninė stogo latakų sistema pastatams: AZ150 vidaus teritorijoms, AZ275 pakrantės zonoms;

2. Nerūdijantis plienas: 304 klasė; laikikliai vienodai karštai cinkuoti (dangos storis ≥80μm).

Kokie yra pagrindiniai privalumai?

I. Lengvasis; nepadidina pagrindinės plieninės konstrukcijos apkrovos

Spalvoti padengti plieno arba nerūdijančio plieno latakai yra suformuoti iš plonos medžiagos ir sveria daug mažiau nei liejami betoniniai karnizo latakai. Jas galima pritvirtinti tiesiai prie karnizo atšakų, nereikalaujant didesnių plieninių kolonų ar žiedinių sijų, taip sutaupant pagrindinės plieninės konstrukcijos išlaidas. Jie tinka įvairioms ilgo tarpatramio plieninėms stogų sistemoms, įskaitant portalinius standžius rėmus, erdvinius rėmus ir tinklinius apvalkalus.

II. Greita statyba, sausas surinkimas ir trumpa projekto trukmė

Gamykloje paruošti latakų segmentai surenkami vietoje, naudojant kniedes ir sandarias jungtis, pašalinant šlapius procesus, tokius kaip klojiniai, liejimas ir tinkavimas. Greitas segmentinis itin ilgų karnizo montavimas žymiai sutrumpina stogo apdailos fazę, o betoniniai latakai reikalauja ilgo kietėjimo laiko ir labai priklauso nuo oro sąlygų.

III. Puikus hidroizoliacijos vientisumas ir maža nuotėkio rizika

1. Plokštės formuojamos integruotu lenkimu, užtikrinant, kad plokštės korpuse nebūtų siūlių; sandūrose yra triguba hidroizoliacijos sistema: butilo sandarinimo juosta, oro sąlygoms atsparus sandariklis ir kniedės.

2. Integruotos kompensacinės jungtys prisitaiko prie šiluminio plėtimosi ir susitraukimo, užkertant kelią įtrūkimams ir nuotėkiams ilguose latakuose, kuriuos sukelia šiluminis įtempis; betoniniai latakai yra linkę įtrūkti, sugenda jungtis ir vėliau nutekėti.

IV. Lankstus medžiagų klasifikavimas; atsparumas oro sąlygoms ir korozijai, tinkamas įvairioms aplinkoms

Viduje: AZ150 Al-Zn dengtas spalvotas plienas; Lietingos upės pakrantės zonos: AZ275 (didelė cinko danga);

Pakrantės/cheminės zonos: 304 nerūdijantis plienas. Medžiagos pritaikytos sausai, lietingai ir druskos purškiamai aplinkai, jų tarnavimo laikas yra 8–25 metai.

V. Aukštas dizaino pritaikomumas; tinka netaisyklingiems karnizams

Individualizuotas lenkimas leidžia sukurti lenktus tinklinius apvalkalus, vėduoklinius karnizus ir kintamo pločio frontonus, kurie lengvai papildo apskritus ar netaisyklingus stogus; priešingai, statyti netaisyklingus betoninius latakus yra brangu ir sunku.

VI. Paprasta priežiūra po montavimo

Lokalius nuotėkius galima sutvarkyti pakeičiant vieną latako segmentą ir iš naujo sandarinant; atidaroma konstrukcija leidžia lengvai pašalinti susikaupusias šiukšles; plieno medžiaga yra perdirbama, ją galima išmontuoti ir pakartotinai panaudoti objekto renovacijos metu.

VII. Sklandus drenažas; lygios vidinės sienos neleidžia kauptis nuosėdoms

Šalto valcavimo formavimas užtikrina lygias, lygias vidines sienas, atsparias purvo ir nešvarumų kaupimuisi; greitas lietaus vandens srautas ir puikus drenažo pajėgumas per stiprias audras (palyginti su grubiais betoniniais kanalais) sumažina perpildymo ir atgalinio tekėjimo ant stogo riziką.

VIII. Kontroliuojamos išlaidos

Bendra standartinių plieninių stogo latakų sistemų kaina yra mažesnė nei išlietų betoninių latakų, o tai suteikia dar didesnių ekonominių pranašumų, kai naudojami ypač ilgi, didelio tarpatramio tarpatramio rėmo stogai.

Kokie yra pagrindiniai skirtumai?

I. Lengvas dizainas, suderinamas su plieninėmis konstrukcijomis

Plonasieniai spalvoto plieno arba nerūdijančio plieno latakai yra itin lengvi; jas galima pakabinti naudojant tik karnizo įtvaras arba kronšteinus, nereikalaujant didesnių plieninių kolonų ar pamatų. Jie yra tinkamiausias pasirinkimas erdviniams rėmams, tinkliniams korpusams ir ilgo tarpatramio lengvo plieno stogams. Priešingai, betoniniai latakai sukelia dideles apkrovas ir reikalauja papildomų betoninių žiedinių sijų, o tai žymiai padidina civilinės statybos sąnaudas.

II. Sausas surinkimas ir greitas montavimas

Latakai gaminami gamykloje tam tikro ilgio ir surenkami vietoje, naudojant aklinas kniedes ir sandariklį, todėl nereikia klojinių, pilti, tinkuoti ar kietinti. Dešimčių tūkstančių kvadratinių metrų gamyklų pastatų karnizo montavimas gali būti baigtas vos per kelias dienas. Betoninius latakus riboja temperatūra ir oras (lietus / sniegas), todėl jiems reikia ilgo kietėjimo, todėl labai skiriasi statybos terminai.

III. Didelis atsparumas vandeniui ir atsparumas šiluminiam plėtimuisi / susitraukimui

1. Latakai turi besiūlius, vientisai išlenktus korpusus, kurių jungtys yra tik tarp sekcijų. Sistemose naudojama butilo juosta, oro sąlygoms atsparus sandariklis ir kompensacinės jungtys, kad būtų išvengta įtrūkimų dėl šiluminio plėtimosi ir susitraukimo.

2. Betoniniai latakai yra linkę įtrūkti, nutekėti ir sugesti dėl terminio plėtimosi, susitraukimo ir nusėdimo. PVC latakai žemoje temperatūroje tampa trapūs ir trūkinėja, o aukštoje temperatūroje deformuojasi ir smunka.

IV. Medžiagų klasifikavimas pagal regiono atsparumą korozijai

Galimi pasirinkimai nuo AZ150 Al-Zn dengto plieno (vidaus) ir AZ275 didelio cinko dengto plieno (lietingose ​​vietose) iki 304 nerūdijančio plieno (pakrančių / cheminės zonos), kurių tarnavimo laikas nuo 5 iki 25 metų. Tokios alternatyvos kaip plytų latakai kenčia nuo žydėjimo ir atmosferos poveikio, betonas lengvai trupa, o standartinis PVC suyra veikiant UV spinduliams.

V. Didelis formavimas netaisyklingiems stogams

Lankstymas vietoje leidžia pritaikyti lenktus karnizus (tinklinius apvalkalus), vėduoklinius frontonus ir kintamos dalies karnizus. Netaisyklingų latakų statyba iš betono ar plytų yra sudėtinga ir brangu.

VI. Lygios vidinės sienos efektyviam drenažui

Šaltai valcuotas formavimas užtikrina lygias vidines sienas, kurios priešinasi nuosėdų kaupimuisi, užtikrina netrukdomą drenažą smarkaus lietaus metu ir sumažina vandens sugrįžimo į stogą riziką. Betoniniai ir plytiniai latakai turi grubus vidų, kurie sulaiko nuosėdas, todėl jie labai linkę užsikimšti ir perpildyti.

VII. Privalumai atliekant techninę priežiūrą ir išmontavimą

Dėl lokalizuotų nutekėjimų reikia tik išardyti tam tikrą skyrių, kad būtų galima pakartotinai sandarinti ir taisyti; gamyklos renovacijos atveju sistema gali būti visiškai išmontuota ir pakartotinai naudojama, o plieno medžiaga gali būti perdirbta už vertę. Priešingai, pažeisti betoniniai arba plytiniai latakai turi būti išsmulkinti ir atstatyti, todėl susidaro daug statybinių atliekų, kurių negalima pakartotinai panaudoti.

VIII. Išskirtinis ekonomiškumas

Bendra plieninių stogo latakų sistemos pastatams kaina yra mažesnė nei išlietų betoninių latakų; jis siūlo didžiulį sąnaudų pranašumą, palyginti su nerūdijančio plieno latakais ir nestandartiniais akmens kanalais.

Standartinis gamybos procesas

I. Žaliavų apžiūra

1. Spalvota plieninė stogo latakų sistema pastatams: AZ150/AZ275 Al-Zn dengti ritės, storis 0,6–1,0 mm;

2. Nerūdijantis plienas: 304 nerūdijančio plieno ritės, 0,7–1,2 mm; patikrinti storį, dangą ir dažų plėvelę; užtikrinti, kad paviršiai nebūtų subraižyti ir nesugadinti.

II. Išvyniojimas ir pjaustymas

Uždėkite plieninę ritę ant atsuktuvo → išilgai plyšio pagal išvystytą latako plotį; pašalinkite sugedusią medžiagą nuo ritės galų.

III. Lenkimas ir formavimas

1. Padėkite siauras juosteles į CNC lenkimo mašiną; sulenkti į standartinį U formos latako profilį pagal brėžinius (standartiniai angos pločiai: 200/250/300mm);

2. Formuojamas per integruotą lenkimą; latako korpusas neturi tarpinių siūlių, o kampų spinduliai lygūs.

IV. Pabaigos montavimo gamyba

Iškirpti iš tos pačios žaliavos: sulenkite ir formuokite galinius dangtelius, kompensatorių dangtelius, lietaus vandens bunkerio jungiamąsias plokštes ir blyksnius komponentus.

V. Skylių pjovimas

CNC išpjautos skylės lietaus vandens išvadams; Užtikrinkite, kad kraštai būtų lygūs ir be nubrozdinimų, kad vėliau būtų galima surinkti bunkerį.

VI. Gatavo gaminio apžiūra

1. Išmatuokite kanalo angos plotį, gylį ir lenkimo matmenis;

2. Patikrinkite, ar dažų / nerūdijančio plieno paviršiuose nėra įlenkimų ar įtrūkimų; pertvarkykite visus neatitinkančius elementus.

VII. Pakuotė

Atskirus latakus apvynioti apsaugine plėvele → sukrauti ant medinių padėklų pagal kategorijas; etiketė su specifikacijomis, medžiaga ir ilgiu; supakuokite galinius dangtelius ir laikiklius atskirai į dėžutes.

VIII. Pagalbinių komponentų apdorojimas

1. Latakų laikikliai: karštai cinkuotų plokščių strypų arba kampinio plieno pjovimas ir lenkimas;

2. Lietaus vamzdžiai, alkūnės ir vamzdžių spaustukai: pjaustymas ir apdorojimas pagal dydį.

IX. Montavimas ir surinkimas vietoje

1. Sumontuokite cinkuotus laikiklius prie karnizo 600–800 mm atstumu;

2. Padėkite latakų dalis; persidengimo jungtyse užtepkite butilo sandarinimo juostą, pritvirtinkite aklinomis kniedėmis ir užsandarinkite išorę oro sąlygoms atspariu sandarikliu;

3. Sumontuokite kompensacines jungtis ypač ilgoms sekcijoms; įrengti lietaus bunkerius ir lietvamzdžius;

4. Ištraukite stogo plokštes į vidinę latako pusę; sumontuokite karnizo apdailą / apdailą, kad būtų užtikrintas vandeniui nepralaidus sandarumas.

X. Pagrindiniai apdorojimo skirtumai: spalvotas plienas ir nerūdijantis plienas

Spalvotas plienas: po formavimo neapdorojamas nuo korozijos; priklauso nuo gamykloje užteptos dangos / dažų apdailos;

Stainless steel: Prone to scratching during bending; apsauginė plėvelė, naudojama viso apdorojimo metu; vietoje suvirinimo siūlės užsandarintos, kad būtų išvengta rūdžių.

Pagrindiniai našumo parametrai

I. Pagrindinės medžiagos parametrai

1. Plieninių stogo latakų sistema pastatams (Al-Zn dengtas plienas)

Danga: AZ150 g/m² (viduje); AZ275 g/m² (pakrančių / daug lietaus zonos)

Įprasti storiai: 0,6, 0,7, 0,8, 1,0 mm

Dangos tipas: PE/HDP/PVDF (atitinka stogo plokščių dangos standartus)

2. 304 nerūdijančio plieno latakai (pakrančių / chemijos pramonės reikmėms)

Medžiaga: 06Cr19Ni10 (304)

Įprasti storiai: 0,7, 0,9, 1,0, 1,2 mm

II. Latakų matmenys (pramonės standartas)

1. Viršutinės angos plotis: 200/250/300mm (dažniausiai); nestandartiniai dydžiai pagal pageidavimą;

2. Latakų gylis: 120–180mm;

3. Standartiniai gamykliniai ilgiai: 3m, 4m, 6m; itin ilgos sekcijos surenkamos vietoje.

III. Pagalbinių komponentų parametrai

1. Cinkuoti laikikliai: Q235 plienas, karštai cinkuotas; storis 3,0–5,0 mm; montavimo atstumas 600–800 mm;

2. Kompensacinės siūlės: Paprastai įrengiamos kas 10–12 m; plėtimosi pašalpa ±25 mm;

3. Lietaus vamzdžių sistema: lietaus vandens surinktuvai suporuoti su lietvamzdžiais (skersmuo φ100, φ160; yra iš PVC, spalvoto plieno arba nerūdijančio plieno).

IV. Sandarinimo medžiagos parametrai

1. Butilo vandens stabdymo juosta: plotis 15/20 mm; atsparumas temperatūrai -40°C iki 90°C;

2. Atsparus oro sąlygoms silikoninis sandariklis: Lauko klasė; Atsparus UV spinduliams ir vandeniui.

V. Drenažo apkrova ir savaiminis svoris

1. Etaloninis svoris: 0,8 mm ≈ 6,4 kg/m; 1,0 mm ≈ 8,0 kg/m;

2. Drenažo talpa: 250 mm (plotis) × 150 mm (gylis) latakas ≈ 0,028 m³/m; pakanka standartiniam stiprių kritulių drenažui.

VI. Apsaugos nuo korozijos zonos

1. AZ150+PE: sausi vidaus gamyklų pastatai; tarnavimo laikas 8-10 metų;

2. AZ275+HDP: lietingos upės pakrantės zonos; tarnavimo laikas 12–18 metų;

3. 304 nerūdijantis plienas: pakrantės zonos (druskos purškimas) ir chemijos gamyklų zonos; tarnavimo laikas 20+ metų.
