Gofruotos plieninės stogų plokštės konstrukciniams pastatams

Gofruotos plieninės stogo plokštės konstrukciniams pastatams yra plačiausiai naudojamos stogo dangų medžiagos plieninių konstrukcijų sistemose. Šiuose gaminiuose kaip pagrindo pagrindas naudojamas karštai cinkuotas arba Al-Zn dengtas plienas, padengtas spalvota apsaugine danga ir suformuotas į standartinius profilius šalto valcavimo būdu. Visą sistemą sudaro stogo dangos plokštės, tvirtinimo detalės, izoliaciniai sluoksniai, vandeniui atsparios membranos, įvorės ir įvairūs apdailos komponentai, sukuriantys visapusišką komplektą, apimantį nuo laikančiojo pagrindo iki paviršiaus hidroizoliacijos, izoliacijos ir kraštų apdailos.

Šios plokštės, pasižyminčios lengvu svoriu, dideliu konstrukcijos efektyvumu ir pritaikomais atsparumo korozijai lygiais, tinka standartiniams sandėliams ir gamykloms, taip pat didelio tarpatramio erdvės rėmams ir lenktiems tinkliniams stogams. Subalansuojant eksploatacines savybes, statybos sąnaudas ir ilgalaikį patvarumą, jie yra tinkamiausias pasirinkimas plieninių konstrukcijų stogų projektams.

Produkto analizė ir apibrėžimas

1 Pagrindinis produkto apibrėžimas

Konstrukcinių pastatų gofruoto plieno stogo dangų išoriniam sluoksniui naudojamas karštai cinkuotas arba Al-Zn dengtas profiliuotas plienas. Kartu su izoliacinėmis medžiagomis, hidroizoliaciniais priedais, tvirtinimo detalėmis ir apdailos komponentais jie montuojami virš C arba Z profilio plieninių tvorų, kad būtų sudaryta visa stogo dangos konstrukcija. Sistema atlieka pagrindines funkcijas, tokias kaip stogo sandarinimas, hidroizoliacija, šilumos izoliacija ir atsparumas vėjui, ir yra pagrindinis stogo sprendimas lengviems plieniniams pastatams, erdviniams karkasams ir tinklinio korpuso projektams.

2 Pagrindo ir dangos specifikacijos

2.1 Pagrindiniai substratai yra karštai cinkuotas plienas ir karštu būdu padengtas Al-Zn plienas; Įprastos dangos specifikacijos apima AZ150, AZ180 ir AZ275.

2.2 Paviršius yra padengtas spalvotu antspaudu. Galima rinktis iš trijų dangų tipų – poliesterio (PE), didelio patvarumo poliesterio (HDP) ir polivinilideno fluorido (PVDF) – parinktų atsižvelgiant į vidaus / lauko aplinkos sąlygas ir atsparumo korozijai reikalavimus.

3 pagrindinės produktų kategorijos

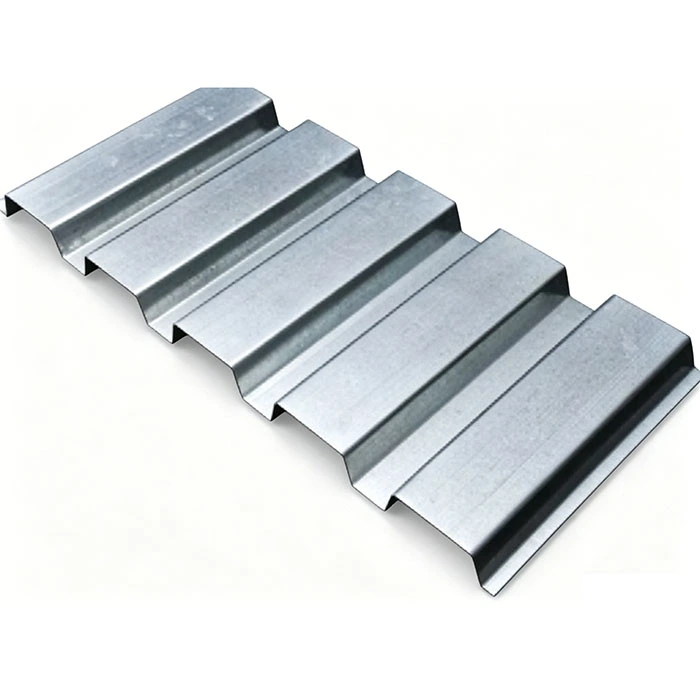

3.1 Standartiniai persidengiantys spalvomis dengti plieno lakštai: apima du įprastus profilius – 840 ir 900 tipo. Jie tvirtinami atvirais savisriegiais varžtais ir yra plačiai naudojami standartiniuose gamyklų pastatuose ir sandėliuose.

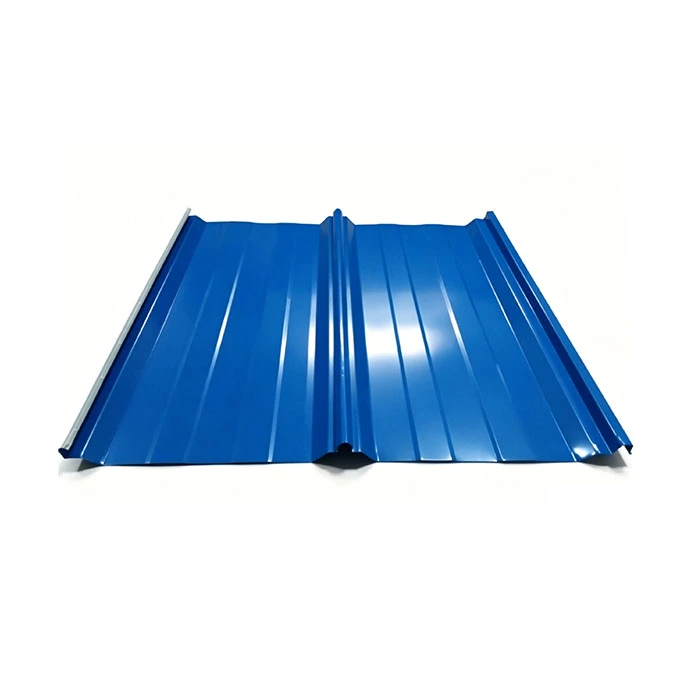

3.2 Stogo siūlės stogo plokštės: Apima 470 ir 475 tipus. Jos pasižymi paslėptu spaustuku montavimo būdu be atvirų varžtų ir pasižymi puikiomis hidroizoliacinėmis savybėmis; jie tinka didelio tarpatramio ir lenktoms stogo konstrukcijoms, tokioms kaip erdviniai karkasai ir tinkliniai korpusai.

Išsami sistemos konfigūracija

1 stogo plokštės sluoksnis

1.1 840/900 serijos lapų siūlės plokštės: plokštės storis 0,4–0,8 mm; turi šonines jungtis, pritvirtintas atvirais savisriegiais.

1,2 470/475 serijos stovinčios siūlės plokštės: plokštės storis 0,6–1,0 mm; panaudota vyriškos ir moteriškos jungiamosios siūlės struktūra, sumontuota su paslėptais spaustukais.

1.3 Medžiagos pasirinkimo rekomendacijos: standartiniams vidaus projektams naudokite Al-Zn dengtus pagrindus su standartiniais poliesterio dažais; pakrantės arba chemiškai ėsdinančioms vietovėms pirmenybę teikite Al-Zn (AZ275) substratams su fluorokarbono (PVDF) viršutiniu sluoksniu.

2 Tvirtinimo ir sujungimo priedai

2.1 Stumdomi paslėpti spaustukai: specialiai suprojektuoti stovinčioms siūlių plokštėms; pagamintas iš karštai cinkuoto plieno; prisitaiko prie plokščių šiluminio plėtimosi ir susitraukimo.

2.2 Savisriegiai sraigtai ir vandeniui atsparios poveržlės: naudojami juosmens siūlių plokštėms tvirtinti; poveržlės pagamintos iš EPDM gumos, kad būtų užtikrintas ilgalaikis vandeniui atsparus sandarinimas.

2.3 Pagalbiniai priedai: aklinos kniedės ir butilo sandarinimo juosta; naudojamas sandarinti ir sustiprinti plokščių persidengimus ir sujungimus, neleidžiančius kapiliariniam vandeniui prasiskverbti.

3 Neperšlampamas ir kvėpuojantis sluoksnis

Naudoja susuktu klijuota polipropileno vandeniui nepralaidžią kvėpuojančią membraną, sumontuotą tarp šiltinimo sluoksnio ir konstrukcinių pastatų gofruotų plieninių stogo dangų; jis blokuoja išorinį skysto vandens patekimą, tuo pačiu leisdamas išeiti iš vidaus drėgmės garams, užkertant kelią izoliacijos drėgmei, pelėsių augimui ir šiluminių savybių pablogėjimui.

4 Termoizoliacijos sluoksnis

4.1 Akmens vatos izoliacinės plokštės: storis 50–150 mm; atitinka A klasės nedegių medžiagų gaisrinės saugos standartus ir dūmų toksiškumo reikalavimus; tinka gamybiniams cechams, pavojingų cheminių medžiagų sandėliams ir patalpoms, kurioms taikomos griežtos priešgaisrinės saugos patikros.

4.2 Stiklo vatos antklodės: storis 50–150 mm; šilumos laidumas ≤0,042W/(m·K); siūlo puikią sąnaudų ir našumo vertę; plačiai naudojamas standartiniuose lengvojo plieno pramoniniuose pastatuose be specialių priešgaisrinės saugos reikalavimų. 4.3 Pagalbiniai komponentai: izoliacijos atraminis tinklelis ir specializuoti izoliaciniai spaustukai yra išdėstyti skersai išilgai kotelių, kad būtų išvengta lanksčios izoliacinės vatos įdubimo ar plyšimo.

5 Garų barjeras

Pastatuose, kuriuose yra daug drėgmės, pvz., patalpose, kuriose gaminamas maistas, plaunama ar drėkinama, turi būti įrengta PE garų barjerinė membrana. Jis klojamas virš apvadų ir po izoliaciniu sluoksniu, kad būtų užblokuotas karšto drėgno patalpų oro judėjimas aukštyn, taip išvengiant didelio kondensato ir lašėjimo izoliacijos sluoksnyje žiemos metu.

6 Antrinė stogo konstrukcija

Atraminėje konstrukcijoje naudojami karštai cinkuoti C profilio ir Z profilio plieniniai stulpeliai (specifikacijos nuo C100–C250 ir Z140–Z220), kurie yra prisukami prie atramų ant plieninių sijų arba viršutinių erdvės rėmo stygų. Pagalbiniai komponentai, įskaitant svirties strypus, horizontalius statramsčius ir kelių įtvarus, yra naudojami siekiant apriboti šoninį garbanos sukimąsi ir atsispirti skersinėms vėjo apkrovoms ant stogo.

7 Visas apdailos ir mirksėjimo priedų rinkinys

Apima kraigo gaubtus, dvišlaičių briaunų apdailą, vidinio kampo apmušalą, karnizo užraktus ir kraštų apdailą dienos apšvietimo plokštėms, užtikrinančią visapusišką visų stogo jungčių ir kampų (tiek vidinių, tiek išorinių) aprėptį. Sistemoje yra gamykloje pagaminti spalvotai padengti plieno arba 304 nerūdijančio plieno latakai, suporuoti su PVC antikoroziniais lietvamzdžiais, cinkuotais lietaus vandens bunkeriais ir kompensacinėmis jungtimis, kad būtų sukurta visa, organizuota drenažo sistema.

8 Dienos apšvietimo komponentai

Naudoja FRP (stiklo pluoštu sustiprinto plastiko) arba PC (polikarbonato) dienos apšvietimo plokštes. Šios plokštės turi profilius, kurie puikiai dera su stogo plokščių moduliais, todėl galima sklandžiai persidengti. Paprastai jie yra išdėstyti kas 2–3 įlankose, kad būtų užtikrintas natūralus dienos apšvietimas ir sumažintas dirbtinio apšvietimo energijos suvartojimas.

Standartiniai integruoti taikomųjų programų sprendimai

1 paprastas sandėlio stogo surinkimas

Konfigūracija: 840 profilių spalvomis dengtas plieno lakštas + vieno sluoksnio 50 mm stiklo vata + C120 plieninės kojelės + standartiniai spalvotai dengto plieno apdailos priedai. Ši konfigūracija siūlo paprastą struktūrą ir mažą kainą; tinka laikiniems sandėliams ar paprastiems pastatams, kuriuose laikomos tokios medžiagos kaip smėlis ir žvyras, kur nėra griežtų šilumos izoliacijos ar atsparumo ugniai reikalavimų.

2 Standartinis pramoninis gamyklinis stogo mazgas

Konfigūracija: 900 modelio spalvos plieninė stogo danga + 100 mm storio akmens vatos izoliacija + PE garų barjeras + C/Z profilio plieninės tvoros + surenkama latako ir lietvamzdžio sistema. Šis agregatas siūlo subalansuotą atsparumo ugniai, šilumos izoliacijos ir hidroizoliacijos derinį. Jis tinka bendroms pramoninėms gamykloms lietinguose vidaus regionuose ir yra iki šiol plačiausiai įgyvendintas standartizuotas sprendimas.

3 Ilgo tarpatramio erdvinis rėmas ir tinklinio stogo mazgas

Konfigūracija: 470 modelio stovinčios siūlės plokštės + vandeniui nepralaidi kvėpuojanti membrana + 100–150 mm akmens vata + karštai cinkuotos stumdomos atramos + visas pasirinktinių apmušalų ir nerūdijančio plieno latakų rinkinys. Sistemoje nėra atvirų tvirtinimo elementų skylių, ji prisitaiko prie ±25 mm šiluminio plėtimosi / susitraukimo ir pasižymi puikiu atsparumu deformacijai, stipriam vėjui ir vandens patekimui. Konstrukcinių pastatų gofruotos plieninės stogo plokštės tinka erdviniams karkasiniams ir lenktiems tinkliniams stogams, kurių tarpatramiai viršija 60 metrų.

Antikoroziniai standartai

1 Stogo plokštės pagrindo antikorozinė apsauga

Standartiniams sausiems vidaus projektams Al-Zn dangos svoris yra ne mažesnis kaip AZ150; regionams prie upių, kuriuose yra švelnus rūgštus lietus, pasirenkamas AZ180; pakrantės vietovėms, kuriose yra druskos purškimo, arba aplinkoje, kurioje yra cheminių dūmų korozija, naudojama AZ275 danga, suporuota su PVDF fluorokarbono viršutiniu sluoksniu, kad būtų atidėtas dažų senėjimas.

2 Metalinis priedas, apsaugantis nuo korozijos

Plieniniams priedams, tokiems kaip apkabos, paslėpti spaustukai ir traukės, gamykloje padengtos karštai cinkuotos dangos storis yra bent 80 μm. Nupjauti kraštai pataisomi vietoje, naudojant šaltai purškiamą cinko dangą (kuriame cinko kiekis >95%), kad būtų išvengta rūdžių plitimo nuo nupjautų paviršių.

Pagrindiniai veiklos pranašumai

1 Hidroizoliacijos ir drenažo pranašumai

Stogo nuolydis suprojektuotas 1:100–1:200 nuolydžiu, užtikrinant sklandų vandens tekėjimą slėniais. Perdengiančiose plokštėse naudojama dvisluoksnė jungtis, užsandarinta butilo juosta, o stovinčiose siūlėse yra mechaninis užraktas be perforacijų; Tai pašalina vandens nutekėjimą iš tvirtinimo elementų skylių ar tarpų šaltinyje, todėl sistema tinka nuolatiniam stipriam lietui.

2 Lengvos apkrovos pranašumas

Šios plokštės, kurių savitasis svoris yra tik 0,05–0,12 kN/m² – mažiau nei viena dvidešimtoji betoninių stogo dangų, todėl nebereikia sutvirtinti pirminių plieninių sijų, tarpinių karkaso elementų ar nepriklausomų pastatų pamatų; didelio tarpatramio stogams be kolonų tai tiesiogiai sumažina pirminės plieninės konstrukcijos kainą 12–18 %.

3 Patvarumo ir atsparumo oro sąlygoms pranašumas

Galima įsigyti trijų patvarumo klasių dažų: PE (poliesteris) vidaus vietovėms (5–8 metų garantija), HDP (didelio patvarumo poliesteris) lietingiems regionams (10–15 metų) ir PVDF (fluorokarbonas) pakrantės vietovėms (20 ir daugiau metų). Al-Zn (aliuminio-cinko) danga ant pagrindo pasižymi antikorozinėmis savybėmis, leidžiančia automatiškai susidaryti apsauginei oksido plėvelei visose pažeistose vietose.

4 Statybos ir pristatymo pranašumas

Montavimas yra visiškai sausas; nereikia kietinti betono, klojinių ar šlapių darbų, o darbų nestabdo minusinė temperatūra, lietus ar sniegas. Mechaniškai ruloninės plokštės montuojamos tiesiai vietoje, todėl 10 000 m² stogą galima pastatyti vos per 15 darbo dienų – tai yra penktadalis laiko, reikalingo betoninei stogo dangai.

5 O&M ir modifikavimo pranašumas

Plokštės atlaiko vieno žmogaus svorį techninei priežiūrai; lokalizuotas rūdys ar pažeidimai gali būti pašalinti pakeičiant atskiras plokštes, neišardant viso stogo. Norint modifikuoti fotovoltinius laikiklius arba ašinius ventiliatorius, reikia minimaliai sutvirtinti konstrukciją, todėl modifikavimo išlaidos yra labai mažos. Išmestos plokštės yra 100 % perdirbamos kaip plienas, jas galima perlydyti ir valcuoti.

6 Priešgaisrinė sauga ir nauda aplinkai

Spalvotas pagrindas yra nedegus; suporuotas su A klasės akmens vatos izoliacija atitinka 0,5 valandos atsparumo ugniai rodiklį, reikalingą pramoniniams objektams. Gaminant ir montuojant neatsiranda statybinių šiukšlių, todėl kietųjų atliekų išmetimas sumažėja 90 %, palyginti su betoninėmis stogo dangomis, ir atitinka tarptautinius ekologiškų pastatų sertifikavimo standartus.

Lyginamoji analizė su panašiais produktais

1 Palyginimas su betonine stogo danga

Betoniniai stogai turi didelę savąją masę ir pamatų sąnaudas, jiems reikia 3–6 mėnesių šlapios statybos vietoje, jų negalima sulenkti, kad jie atitiktų išlenktus tinklelio apvalkalus, ir laikui bėgant jie negrįžtamai įtrūkę ir nutekėję. Priešingai, šios gofruoto plieno stogo plokštės, skirtos konstrukciniams pastatams, yra lengvos, jų statybos laikas yra trumpas, jas galima sulenkti į pasirinktines formas ir paprastas nesandarumo pašalinimas.

2 Palyginimas su aliuminio-magnio-mangano (Al-Mg-Mn) stogo danga

Nors Al-Mg-Mn pasižymi šiek tiek geresne hidroizoliacija, jo vieneto medžiagų kaina yra daugiau nei 40 % didesnė nei spalvotai padengto plieno, o dėl mažesnio kietumo jis linkęs įskilti dėl krintančių objektų; Esant standartiniam vėjo slėgiui ir korozinėms sąlygoms, Al-Zn dengtas plienas veikia vienodai gerai, o ekonomiškumas yra labai aukštas.

3 Palyginimas su molinėmis / asbesto plytelėmis

Molio čerpės yra per sunkios ilgo tarpatramio plieninių konstrukcijų stogams ir tinka tik mažaaukščiams mūriniams-betoniniams pastatams; asbesto plytelės yra prastai patvarios ir labai trapios, o dėl aplinkosaugos taisyklių, draudžiančių asbesto naudojimą, jos yra draudžiamos vykdant projektus užsienyje, o spalvomis padengtas plienas visiškai atitinka reikalavimus ir pasižymi puikiu atsparumu smūgiams.

Standartizuota apdorojimo darbo eiga

1 Žaliavų įvežimo patikrinimas

Patikrinkite originalias gamintojo medžiagų ataskaitas ir cinkuotos dangos bandymų ataskaitas, skirtas karštai cinkuotoms arba Al-Zn dengtoms plieninėms ritėms; naudokite dangos storio matuoklius, kad vietoje patikrintumėte AZ vertes ir apžiūrėkite paviršių, ar nėra įbrėžimų, dangos tuštumų ar baltų oksidacijos dėmių; grąžinti reikalavimų neatitinkančias žaliavas tiesiai į plieno gamyklą.

2 Išvyniojimas, išlygiavimas ir padavimas

Naudokite viršutinį kraną, kad įkeltumėte ritę ant hidraulinio atsuktuvo; atsuktuvas išlygina plieninę juostelę pastoviu greičiu, naudodamas fotoelektrinę išlygiavimo sistemą, kad nuokrypis būtų ne didesnis kaip ± 2 mm, neleidžiant plokštėms iškreipti formavimo metu.

3 Daugkartinis ritininis formavimas

Plokštės su siūlėmis formuojamos naudojant 12 ritinėlių rinkinių, kurių krašte paliktas 50 mm persidengimo plotis; stovinčiose siūlėse plokštėse naudojami 16 specializuotų formavimo ritinėlių rinkinių, kad būtų sukurtos tarpusavyje sujungtos vyriškos ir moteriškos jungtys, užtikrinančios ≤0,3 mm tarpą tarp siūlių.

4 Fiksuoto ilgio hidraulinis pjovimas

Iškirpti iki nurodyto ilgio pagal brėžinius; standartinės plokštės (≤12m) pjaustomos kelių transportui, o ypač ilgos plokštės supjaustomos dalimis; nupjauti kraštai nuplėšiami ir pašalinami įtempiai, kad būtų išvengta korozijos pjovimo vietoje ateityje.

5 Išsami gatavo produkto apžiūra

Išmatuokite efektyvų padengimo plotį, briaunų aukštį ir plokštės storį bei vietoje patikrinkite dažų plėvelės sukibimą; stovinčios siūlės plokštėms atliekami papildomi siūlės tempimo bandymai, siekiant užtikrinti, kad blokavimo vėjo apkrova atitiktų standartus.

6 Apsauginė pakuotė ir išsiuntimas

Permatoma PE apsauginė plėvelė padengta plokštės paviršiumi, kad būtų išvengta transportavimo įbrėžimų; Konstrukcinių pastatų gofruotos plieninės stogo dangos plokštės sujungiamos kryžminiu ryšuliu ir dedamos ant medžio masyvo pagrindo blokų; specifikacijos (profilio tipas, ilgis, projekto ID) yra purškiamos ant išorės; o jūrų krovinių užsakymams taikomas papildomas vandeniui atsparus tamprus įvyniojimas.

7 Priedų gamyba pagal užsakymą

Nupjovus spalvotai padengtas plienines pagrindines rites, CNC lenkimo staklėmis gaminami komponentai, tokie kaip kraigo dangteliai, apvadai, latakai ir galiniai uždarymai; lenkimo spinduliai yra standartizuoti iki trijų kartų didesnio nei plokštės storio, kad lenkimo metu būtų išvengta įtrūkimų ar dažų nusilupimo.

8 Visapusiškas priedų tiekimas

Karštai cinkuoti savisriegiai sraigtai, EPDM poveržlės, slankiojančios kronšteinai ir sandarinimo juostos yra supakuotos atskirai pagal tipą ir siunčiamos toje pačioje partijoje kaip ir stogo plokštės, užtikrinant priedų dangų ir dažų nuoseklumą.

Pagrindiniai veikimo parametrai

1. Skydelio matmenų parametrai

2. Pagrindo ir dangos techninis indeksas

Pagrindo klasė: TS280 (įprastas plotas), TS350 (aukšto vėjo slėgio sritis)

Tempimo stipris: 380 ~ 520 MPa

Šiluminio plėtimosi koeficientas: 1,2×10⁻⁵/℃

Paviršiaus dažų sausoji plėvelė: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm

Pamatinis svoris: 0,5 mm = 4,0 kg / ㎡, 0,6 mm = 4,8 kg / ㎡

3. Vėjo ir šilumos atraminiai parametrai

Atsparumas vėjui: 0,55 ~ 1,0 kPa pagrindinis vėjo slėgis su Z sutvirtinimu

Slydimo atramos slydimo diapazonas: ±25 mm

Akmens vatos parametras: Tankis 100-150kg/m³, A klasė atspari ugniai

HAISHENG vieno langelio pristatymo paslauga

1 Pritaikymas ir pasirinkimas prieš pardavimą

Atsižvelgdami į vietines projekto sąlygas, įskaitant vėjo slėgį, sniego apkrovą, korozijos klasę ir priešgaisrinės saugos kodus, siūlome nemokamus stogo profilių, dangų ir izoliacijos sluoksnių derinimo sprendimus, kurie sumažina būsimų pertvarkymų, susijusių su hidroizoliacija ar atsparumu vėjui, riziką.

2 Tarptautinė logistikos apsauga

Specializuotos drėgmei nepralaidžios, sandarios pakuotės, skirtos gabenimui jūra, apima kampines apsaugas ir sekcijų plokščių atskyrimą, kad būtų išvengta žalos dėl vandenyninės druskos purslų ir paviršiaus deformacijos.

3 Techninė pagalba ir garantija po pardavimo

Nuotolinio diegimo instrukcijos teikiamos kinų ir anglų kalbomis; pagrindo dangos garantija 15 metų vidaus teritorijoms ir 8 metų pakrantės zonoms; dažų apdailos garantija pagal konkrečios dangos tarnavimo laiką; ir atsarginių priedų tiekimą visą gyvenimą.

DUK

1 Ar pakrantės projektuose privaloma apdaila fluorokarbonu (PVDF)?

Aikštelėse, esančiose 5 km atstumu nuo pakrantės arba chemijos pramonės parkuose, AZ275 substratas kartu su PVDF fluorokarbono apdaila yra privalomas; 5–20 km atstumu nuo kranto su švelniu druskos purškimu gali būti naudojamas AZ275 substratas su HDP (didelio patvarumo poliesterio) apdaila, kad būtų subalansuota kaina ir ilgaamžiškumas.

2 Ar gofruoto plieno stogo plokštes konstrukciniams pastatams galima naudoti lenktiems erdviniams stogams?

Lenktiems stogams, kurių spindulys didesnis nei 50 m, 900 tipo plokštę galima naudoti ribotai; sudėtingiems lenktiems paviršiams, kurių spindulys yra griežtesnis, 470 tipo stovinčios siūlės plokštės yra privalomos, kad būtų išvengta deformacijos, įtrūkimų ar nuotėkio juosmens jungtyse.

3 Ar galima rinktis tarp garų barjero ir vandeniui nepralaidžios kvėpuojančios membranos?

Naudokite garų barjerą patalpose, kuriose yra drėgmės, ir vandeniui atsparią kvėpuojančią membraną, skirtą lietaus veikiamiems laukams; regionuose, kuriuose yra daug drėgmės ir dažnai lyja, turi būti montuojami abu sluoksniai, o paprastuose, sausuose sandėliuose abiejų galima visiškai atsisakyti.
