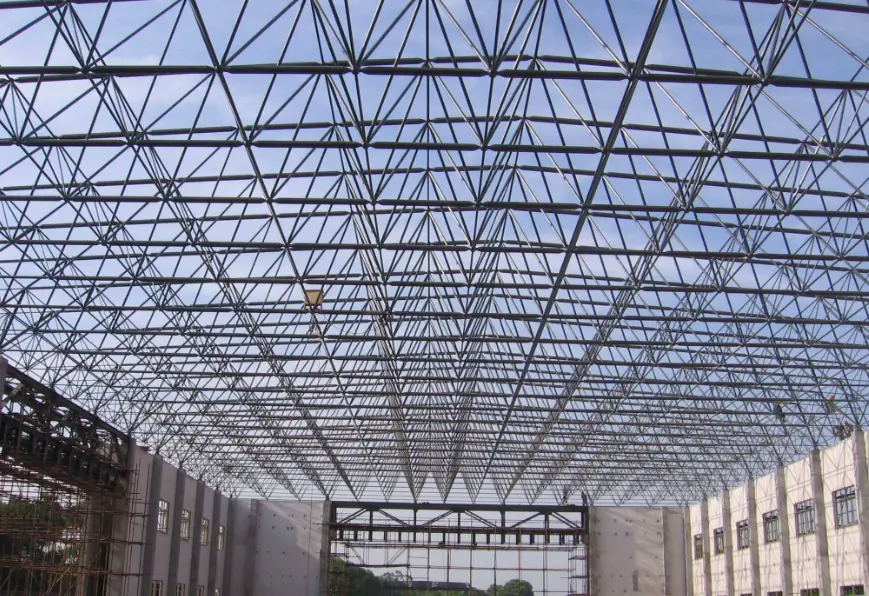

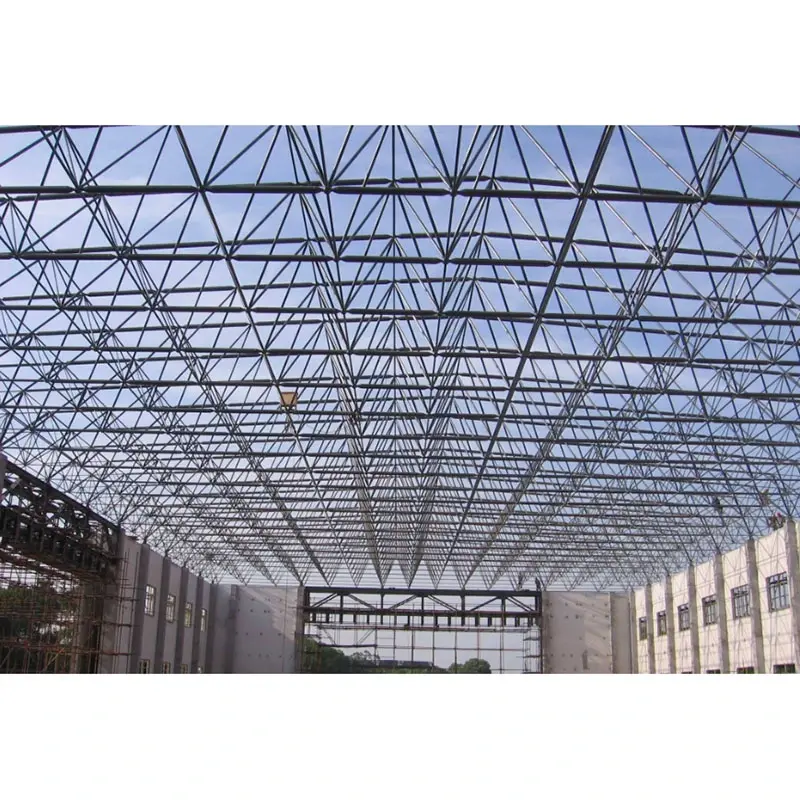

Didelio tarpatramio plieninė erdvės karkaso konstrukcija

Pagrindiniai produkto apibrėžimai

1. Bendras apibrėžimas

Pagal Plieninių konstrukcijų projektavimo standartą (GB 50017) erdvinio tinklelio stogo konstrukcijos, kurių tarpatramis yra 60 metrų arba didesnis, priskiriamos didelio tarpatramio plieninėms erdvinėms karkasinėms konstrukcijoms. Jie surenkami iš plieninių vamzdinių elementų ir sferinių jungčių į geometrines sistemas, tokias kaip keturkampės arba trikampės piramidės. Tai labai statiškai neapibrėžtos erdvinės sistemos, kuriose apkrovos paskirstomos visame pasaulyje, o dalys pirmiausia patiria ašinį įtempimą arba suspaudimą. Jie pasižymi dideliu bendru tvirtumu ir sukuria atviras erdves be kolonų, todėl puikiai tinka stadionams, parodų centrams, greitųjų geležinkelių stotims, anglies saugykloms, oro uostų terminalams ir kt.

2. Konkretus apibrėžimas: Space Frame Foundation (palaikymo fondas)

Erdvės karkaso pamatai yra pagrindo konstrukcija – paprastai betoninė arba polių pagrindu – kuri palaiko erdvės rėmo guolius ir perkelia visas apkrovas iš antstato (ašines jėgas, šlyties jėgas, lenkimo momentus, horizontalias jėgas ir seismines jėgas) į žemę; jis tarnauja kaip struktūrinis erdvės rėmo pagrindas.

· Konstrukcinės charakteristikos: veikiamas vertikalaus slėgio, horizontalios traukos, pakilimo jėgų ir sukimo momento; reikalauja itin didelio tikslumo, susijusio su nusėdimu, pakilimu ir įterptųjų dalių išdėstymu.

· Pagrindiniai valdymo taškai: Diferencinis nusėdimas gali tiesiogiai sukelti įtrūkimus erdvės rėmo jungtyse ir elementų nestabilumą, todėl tai yra esminis veiksnys, lemiantis didelio tarpatramio erdvinių rėmų sėkmę arba nesėkmę.

3. Bendrojo erdvės rėmo terminų išskyrimas

· Erdvės rėmo korpusas: viršutinė erdvinio tinklelio struktūra (nariai + sferinės jungtys);

· Erdvės rėmo guolis: apkrovą perduodantis komponentas, jungiantis erdvės rėmą su pamatu;

· Erdvinio rėmo pamatas: gelžbetoninė konstrukcija, polio dangtelis arba izoliuotas pagrindas, esantis po guoliu.

Pilnas sistemos konfigūravimas

1 dalis. Viršutinės erdvės rėmo pagrindinė sistema (pirminė laikančioji konstrukcija)

1. Struktūrinė sistema (pagrindinės parinktys)

· Stačiakampio kvadrato piramidės erdvės rėmas: plačiausiai naudojamas; siūlo vienodą standumą ir patogų stogo įrengimą; pageidaujamas pasirinkimas stačiakampiams pėdsakams.

· Įstrižainės kvadratinės piramidės erdvės rėmas: puikios konstrukcijos charakteristikos ir šiek tiek mažesnės plieno sąnaudos; tinka vidutiniams ir dideliems tarpatramiams.

· Trikampės piramidės erdvės rėmas: didelis erdvinis stabilumas; tinka apvaliems arba daugiakampiams pėdsakams.

· Suvirintas rutulinis rėmas: tinka didelėms apkrovoms, ypač dideliems tarpatramiams (daugiau nei 80 m), sunkioms stogų sistemoms ir didelėms apkrovoms.

· Erdvinis rėmas su varžtais: tinka lengvesniems kroviniams ir standartiniams dideliems tarpatramiams; pasižymi gamykliniu paruošimu, surinkimu vietoje ir greita statyba.

2. Pagrindinės medžiagos konfigūracija (standartinės specifikacijos)

· Nariai: besiūliai plieniniai vamzdžiai arba tiesia siūlė suvirinti vamzdžiai; Medžiaga: Q355B (įprasta dideliems tarpatramiams); Bendrosios specifikacijos: Φ114 × 4, Φ140 × 6, Φ159 × 8, Φ219 × 10; Q235B gali būti naudojamas mažesniems tarpatramiams.

· Sąnarių kamuoliukai:

o Varžtų rutuliai: Φ200–Φ400; sienelės storis ≥12mm; Medžiaga: Q355B.

o Suvirinti rutuliai: Φ250–Φ500; sienelės storis ≥14mm; apima vidinius standinimo šonkaulius.

· Jungtys: 10.9 klasės didelio stiprumo varžtai (specializuoti erdviniams rėmams); apima atitinkamas kūgines galvutes, galines plokštes, įvores ir tvirtinimo varžtus.

3. Stogo dangos ir atitvarų komponentai (visa stogo dangų sistema)

· Stogo plokštės: stovinčios siūlės aliuminio-magnio-mangano plokštės, profiliuoti spalvoti plieno lakštai ir dienos šviesos plokštės (lokalizuotos).

· Antrinė stogo konstrukcija: C/Z profilio plieninės garbanos (Q355B karštai cinkuotos, dangos storis ≥80 μm), stogo skersiniai strypai ir statramsčiai.

· Hidroizoliacija ir izoliacija: akmens vatos arba stiklo vatos izoliacijos sluoksnis, vandeniui nepralaidi kvėpuojanti membrana, latakai, lietvamzdžiai ir kraigo dangteliai.

Part II: Space Frame Bearing System (Core for Load Transfer between Upper and Lower Structures)

Guoliai yra vieninteliai apkrovos perdavimo mazgai tarp erdvės rėmo ir betoninio pamato; Ilgaamžių konstrukcijų pasirinkimas turi būti pagrįstas specifiniais apkrovos reikalavimais:

1. Plokštieji suspaudimo guoliai: palaiko tik vertikalų suspaudimą; naudojamas kraštinėms atramoms ir vietoms su mažomis horizontaliomis jėgomis.

2. Vienakrypčiai/dvikrypčiai slydimo guoliai: sumažina šiluminį įtampą ir prisitaiko prie šiluminio plėtimosi/susitraukimo; būtini ilgo tarpatramio erdvės rėmams.

3. Šarnyriniai guoliai (sferiniai šarnyriniai guoliai): Leidžia suktis ir perduoti jėgą įvairiomis kryptimis; naudojamas kampuose, vietose, kuriose veikia didelės horizontalios jėgos, ir zonose, kuriose keliami griežti seisminiai reikalavimai.

4. Tempiamieji guoliai (atsparūs pakėlimui): naudojami prie karnizo, konsolių ir vietose, kuriose stipriai siurbiamas vėjas, kad erdvės rėmas nepakiltų.

Guolių priedai: pagrindo plokštės, standumo briaunos, inkariniai varžtai ir reguliavimo tarpikliai (išlyginimui ir aukščio reguliavimui).

III dalis: apatinių pamatų sistema

Pasirinkimas grindžiamas geologinėmis sąlygomis, tarpatramiais ir apkrovų klasifikacija; vyraujantis pasirinkimas ilgo tarpatramio konstrukcijoms yra polio ir polio dangtelio derinys:

I. Bendrieji pamatų tipai

1. Gelžbetoniniai izoliuoti pagrindai: 60–80 m tarpatramiai, palankios geologinės sąlygos, vidutinės apkrovos.

2. Juostiniai pamatai (ištisiniai pagrindai): pailgi erdvės karkasai, ištisinės atramos, aukšti horizontalios jėgos atsparumo reikalavimai.

3. Poliniai pamatai su polių gaubtais (pageidautina ilgiems tarpatramiams): tarpatramiai viršija 80m, minkšto grunto pamatai, didelės apkrovos, didelio seisminio intensyvumo zonos.

o Polių tipai: gręžtiniai liejami poliai, surenkami vamzdžių poliai.

o Polių gaubtai: Kvadratinės/stačiakampės gelžbetoninės polių gaubtai (C30/C35 betono).

4. Plaustų pamatai: projektai su itin dideliais paviršiais, sudėtingomis geologinėmis sąlygomis ir griežtais diferencinio nuosėdų valdymo reikalavimais.

II. Pagrindinė pamatų struktūra ir įterptosios dalys

1. Betono stiprumas: polių gaubtai/pagrindinis korpusas C30–C35; aklas betonas C15;

2. Pagrindo įterptosios dalys:

o Įmontuotos plieninės plokštės atramoms: Storis 16-20 mm, privirintos prie polių gaubtelio armatūros;

o Įtaisyti inkariniai varžtai: Erdvinio rėmo atramų tvirtinimui; Q355 plieniniai varžtai su veržlėmis ir guolių plokštėmis;

3. Tikslumo valdymas (privalomi standartai didelio tarpatramio konstrukcijoms):

o ašies nuokrypis ≤ ±5 mm;

o Viršutinio paviršiaus aukščio nuokrypis ≤ ±3 mm;

o Aukščių skirtumas tarp atramų tame pačiame tarpatramyje ≤ 2 mm.

IV dalis: tvirtinimo ir stabilumo sistemos

Didelio tarpatramio plieninės erdvės karkaso konstrukcijos apima didelius aukščius ir dideles horizontalias jėgas (vėjo, seisminės); privaloma visapusiška stabilumo sistema:

1. Vidinės erdvės rėmo tvirtinimo elementai: Vertikalios/įstrižinės juostos dalys tarp viršutinės ir apatinės stygų (neatsiejama tarpinio rėmo dalis);

2. Stulpelių tvirtinimas: skersinis sutvirtinimas (kampinis plieninis arba plieninis vamzdis) tarp betoninių kolonų, kad būtų atsparus išilginėms horizontalioms jėgoms;

3. Horizontalus stogo sutvirtinimas: Horizontalūs traukės ir įstrižinės atramos viršutinės stygos plokštumoje, sudarančios standžią stogo diafragmą;

4. Karnizo briaunos ir dvišlaičio galo erdvės rėmai: uždarykite galus, padidinkite bendrą standumą ir atsispirkite vėjo apkrovoms;

5. Kelių petnešos / traukės: šoninio stabilumo komponentai, skirti garbanoms (vadovaujantis ta pačia logika, kaip ir lengvos plieninės stogo dangos).

V dalis: Antikorozinės, priešgaisrinės ir apsaugos nuo žaibo sistemos

1. Antikorozinė

· Gamykliniai komponentai: Karštai cinkuotas kombinezonas (cinko dangos storis ≥85 μm); padidėjęs storis pakrantės arba chemijos pramonės zonoms;

· Vietos suvirinimo siūlės ir remontuojami suvirinimo plotai: Abrazyvinis pūtimas rūdžių šalinimui + epoksidinis cinko turtingas gruntas + viršutinis sluoksnis;

· Spherical nodes and bolts: Factory-galvanized; Draudžiama pjauti vietoje, kuri pažeidžia dangą.

2. Priešgaisrinė apsauga

· Specializuotų ugniai atsparių dangų (ypač plonų arba plonasluoksnių) dengimas pagal pastato ugniai atsparumą; atsparumas ugniai nuo 1,0 h iki 2,0 h;

· Ypatingas dėmesys dengiamas atramoms, įterptoms dalims ir varžtams. 3. Lightning Protection

· Viršutinė erdvės rėmo styga veikia kaip oro užbaigimo sistema;

· Nuleidžiamieji laidininkai, suformuoti per atramas, inkarinius varžtus ir pamatų sutvirtinimą;

·Pamatų viduje sumontuoti įžeminimo elektrodai, prijungti prie pagrindinio pastato apsaugos nuo žaibo tinklo.

6 dalis. Montavimo ir statybos pagalba

1. Montavimo būdai: gabalų surinkimas dideliame aukštyje, modulinis kėlimas, integruotas kėlimas, kaupiamasis slydimas (paprastas dideliems tarpatramiams);

2.Pagrindinė įranga: taboras, lygis, sukimo momento veržliaraktis, hidraulinė kėlimo / slydimo sistema, dideli kranai, portaliniai kranai;

3. Pagalbinės medžiagos: Specializuotas tepalas, skirtas didelio stiprumo varžtams, sandarikliui, tarpikliams, laikiniems atraminiams rėmams, laidams.

Pilnas komponentų sąrašas

1. Viršutinis erdvės rėmas: plieninių vamzdžių elementai + varžtais pritvirtintos sferos / suvirintos sferos + didelio stiprumo varžtai + kūginės galvutės / galinės plokštės;

2.Stogo dangos sistema: Stogo plokštės + C/Z-apvalės + izoliacija ir hidroizoliacija + latakai ir lietvamzdžiai;

3.Atraminės atramos: Fiksuotos/slenkančios/sferinės/atsparios pakėlimui atramos + inkariniai varžtai + įdėtos plieninės plokštės;

4.Pagrindas/pamatai: izoliuoti pagrindai/juostiniai pamatai/polių gaubtai (armatūra + betonas + įterptosios dalys);

5. Stabilumo tvirtinimas: tarpstulpelių tvirtinimas, stogo horizontalus sutvirtinimas, tarpšlaitiniai rėmai;

6.Apsaugos sistemos: karštasis cinkavimas (antikorozinis), ugniai atsparios dangos, apsauga nuo žaibo ir įžeminimas;

7. Pagalbinės montavimo priemonės: laikinosios atramos, kėlimo įranga, matavimo prietaisai, tvirtinimo detalės.

Standartinė lengvo plieno stogo ir didelio tarpatramio plieninio erdvinio rėmo konstrukcija

·Standard light steel roof: Primarily portal rigid frames; atstumas < 60 m; trūksta erdvinio tinklelio sistemos;

· Didelio tarpatramio plieninės erdvės rėmo konstrukcija: tarpatramis ≥ 60m; erdvinio tinklelio struktūra; remiasi integruotu erdviniu laikančiuoju veiksmu; Reikalavimai pamatams, atramoms ir tikslumui yra žymiai aukštesni nei lengvųjų plieninių konstrukcijų.

Pagrindiniai privalumai

1. Ypatingai didelis tarpatramis leidžia kurti be kolonų, maksimaliai išnaudojant vidinę erdvę.

2. Trimatė konstrukcijos elgsena užtikrina subalansuotą apkrovos paskirstymą ir puikų atsparumą seisminėms jėgoms ir vėjo slėgiui.

3. Lengvas, bet tvirtas; konstrukcija atspari bendrai deformacijai ir slinkimui.

4. Gamykloje surenkami komponentai leidžia greitai surinkti vietoje.

5. Lanksti geometrija palaiko įvairias formas, įskaitant plokščius, lenktus, sferinius ir netaisyklingus kupolus.

6. Stabili ir patvari konstrukcija; ilgas tarnavimo laikas, apdorojus atsparumą korozijai.

Skirtingi akcentai

I. Struktūrinės veiklos pranašumai

1. Trimatis apkrovos paskirstymas: Skirtingai nuo portalinių rėmų ar vientisos juostos sijų (kurios yra lenkimo ir šlyties), erdvės rėmo elementai pirmiausia patiria ašinį įtempimą ir suspaudimą. Tai užtikrina efektyvų medžiagų panaudojimą ir sumažina savo svorį. Apkrovos iš ypač didelių tarpatramių yra tolygiai paskirstomos tarp atramų, sumažinant taškines apkrovas ir sumažinant pamatų išlaidas.

2. Statiškai labai neapibrėžta struktūra: siūlo didelį saugos dubliavimą; vieno nario žlugimas nesukels visiško žlugimo. Jis lenkia plokščias santvaras ir portalų rėmus, atsparus žemės drebėjimams, vėjui, sniegui ir nelygioms nuosėdoms, todėl puikiai tinka dideliems viešiesiems pastatams, tokiems kaip stadionai, anglių saugyklos ir oro uostų terminalai.

3. Didelės erdvės be kolonų: lengvai pasiekiamas 60–150 metrų atstumas. Priešingai, portalinių rėmų ekonominio tarpatramio riba paprastai yra ≤36 metrai, o didelio tarpatramio plieninės santvaros dažnai nėra ekonomiškos; erdviniai rėmai suteikia platų, netrukdomą interjerą be kolonų.

II. Svarbiausios medžiagos ir kainos

1. Sumažintas plieno suvartojimas lygiaverčiams tarpatramiams

Naudojant didelius tarpatramius, plieno sąnaudos projektuojamo ploto vienetui yra mažesnės nei plieninių santvarų arba vientisų stogo sijų. Sraigtiniams rutuliniams erdvės rėmams naudinga standartizuota gamyklinė masinė gamyba ir mažos sąnaudos perkant masines pirmines medžiagas (plieninius vamzdžius ir plieninius rutulius).

2. Platus apkrovos pritaikymas

Tinka įvairiems tikslams, nuo lengvų įstiklintų stogų iki didelių apkrovų sausų anglies tvartų ir įrangą laikančių stogų. Medžiagų pasirinkimą galima lanksčiai koreguoti, kad būtų galima kontroliuoti išlaidas – naudojant Q235 plieną lengvesnėms apkrovoms ir Q355 sunkesnėms apkrovoms.

III. Gamybos ir apdorojimo akcentai

1. Standartizuoti gamykliniai surenkami varžtiniai rutuliniai tarpiniai rėmai: prieš rūšiuojant ir pakuojant plieninių vamzdžių dalys supjaustomos pagal ilgį, kūgio galvutės ir galinės plokštės surenkamos iš anksto, o plieniniai rutuliai sriegiami – viskas vyksta dirbtuvėse. Darbas vietoje apsiriboja itin stiprių varžtų surinkimu ir priveržimu, suvirinant reikia minimaliai. Priešingai, santvaroms ir standiems rėmams dažnai reikia atlikti išsamų sandūrą ir suvirinimą vietoje.

2. Didelis komponentų universalumas: vieno erdvės rėmas naudoja ribotą rutulinių, varžtų ir plieninių vamzdžių specifikacijų asortimentą, užtikrinantį aukštą dalių pakeičiamumą. Tai palengvina masinę gamybą, atsargų valdymą ir būsimą priežiūrą ar keitimą.

IV. Konstrukcijos ir montavimo skirtumai

1. Lankstūs ir įvairūs montavimo metodai: Įvairūs būdai, pvz., gabalų surinkimas aukštyje, blokų kėlimas, integruotas hidraulinis kėlimas ir kaupiamasis slydimas, leidžia statyti didelio tarpatramio, ypač aukšto ar uždarose erdvėse. Ir atvirkščiai, portaliniai standūs rėmai ir santvaros yra labai suvaržyti krano veikimo spindulių.

2. Kontroliuojamas statybos greitis: vienu metu vykstanti gamyklos gamyba ir surinkimas vietoje sutrumpina bendrą projekto grafiką. Dėl didelio suvirinimo vietoje nebuvimas sumažina defektų aptikimo ir antikorozinio apdorojimo poreikį.

V. Stogo dangos privalumai ir architektūrinė forma

1. Didelis formavimas: stačiakampės, apskritos, elipsės, sferinės ir dvigubai išlenktos formos yra pasiekiamos. Tvirti rėmai ir plokštumos santvaros stengiasi sukurti didelio tarpatramio lenktus stogus, todėl erdviniai rėmai idealiai tinka unikalios formos konstrukcijoms, tokioms kaip parodų centrai ir sporto stadionai.

2. Patogus stogo išdėstymas: vienodas, taisyklingas viršutinių stygų mazgų išdėstymas palengvina tvarkingą stoglangių, stogo plokščių ir stoglangių juostų išdėstymą. Tai supaprastina stogo aptvarų konstrukciją ir suteikia daugiau lankstumo projektuojant drenažo sistemas ir stoglangių išdėstymą.

VI. Patvarumo pranašumai: antikorozinė ir priešgaisrinė apsauga

1. Liekni, vienodi elementai ir brandus karštasis cinkavimas: Plieniniai vamzdžiai ir rutuliukai gali būti visiškai karštai cinkuoti gamykloje be „negyvų zonų“, esančių konstrukcinėse sekcijose, todėl aukštesnė antikorozinė kokybė, palyginti su H profilio standžiaisiais rėmais. Tai suteikia išskirtinį eksploatavimo pranašumą pakrantėje arba chemiškai korozinėje aplinkoje.

2. Lengvas ugniai atsparių dangų užtepimas: naudojant atskirus elementus ir valdomus paviršiaus plotus, plonasluoksnių ugniai atsparių dangų dengimas yra efektyvesnis ir greitesnis, nei dengti dideles kietos juostos sijas ir kolonas.

VII. Svarbiausi O&M po statybos darbai

1. Lengvas su mažomis stogo priežiūros apkrovomis; paprastas priežiūros takų išdėstymas;

2. Aiški struktūrinė elgsena; atskirus pažeistus elementus galima pakeisti tam tikruose taškuose be didelio stogo išmontavimo ar modifikavimo, todėl priežiūros išlaidos yra mažos.

VIII. Trumpas palyginimas su konkuruojančiomis sistemomis

1. Portalo standūs rėmai: tinka mažiems ir vidutiniams tarpatramiams; plokštuminės konstrukcijos elgsena; remiasi lenkimo elementais; maža kaina; ekonomiškumas smarkiai sumažėja, kai tarpatramiai viršija 36 m;

2. Plieninės santvaros: plokštuminės konstrukcijos elgsena; silpnas šoninis standumas; didelis savaiminis svoris dideliems tarpatramiams; reikalauja didelio suvirinimo vietoje;

3. Plieniniai erdviniai rėmai: erdvinės struktūros elgsena; pageidaujamas pasirinkimas itin dideliems tarpatramiams; didelis standumas; lanksti geometrija; aukšta saugos riba.

Standartinis gamybos procesas

I. Plieninių rutulių gamybos procesas

1. Pjovimas ir kalimas: Apvalaus plieno strypų pjovimas → Vidutinio dažnio kaitinimas ir kalimas į grubius plieninius rutulinius ruošinius;

2. Apdirbimas: Sferinio paviršiaus tekinimas tekinimo staklėmis → Daugiakampis varžtų skylių gręžimas ir sriegimas naudojant indeksavimo gręžimo mašiną pagal brėžinius;

3. Patikra ir NDT: sriegio patikrinimas; magnetinių dalelių bandymas (MPT) įtrūkimams aptikti;

4. Antikorozinis: bendras karštasis cinkavimas.

Suvirinti rutuliai: Plieninės plokštės štampavimas į du pusrutulius → Nuožulnumas → Vidinių žiedinių standiklių surinkimas → Povandeninis lankinis suvirinimas pusrutulių sujungimui → NDT → Šlifavimas → Cinkavimas.

II. Erdvės rėmo narių gamybos procesas

1. Plieninių vamzdžių pjovimas: fiksuoto ilgio besiūlių arba suvirintų vamzdžių pjovimas naudojant CNC pjūklus; suvirinimo susitraukimo pašalpa įtraukta; plokšti galiniai paviršiai;

2. Kūgio galvutės ir galinės plokštės gamyba: kaltinių formų tekinimas į formą;

3. Surinkimas ir suvirinimas: Kūgio galvučių/galinių plokščių išankstinis surinkimas vamzdžių galuose; padėties nustatymas naudojant įrankius; pilno prasiskverbimo CO₂ apskritiminis suvirinimas;

4. Suvirinimo NDT: Ultragarsinis bandymas (UT) kritiniams didelio tarpatramio elementams; II laipsnio suvirinimo siūlių patikros vietoje;

5. Tiesinimas ir rūdžių šalinimas: elementų tiesinimas; sprogdinimas iki Sa2,5 laipsnio;

6. Antikorozinis: bendras karštasis cinkavimas.

III. Didelio stiprumo varžtų mazgų apdorojimas

1. Apvalus plieno pjovimas → Grūdinimas ir grūdinimas → Išorinis tekinimas → Sriegio valcavimas;

2. Kietumo tikrinimas, defektų nustatymas ir karštasis cinkavimas; vienu metu apdirbti ir cinkuoti atitinkamas įvores ir varžtus.

IV. Gamyklinis išankstinis surinkimas

1. Pasirinkite 1–2 standartinius vienetus bandomajam surinkimui ant džigo;

2. Patikrinkite rutulio skylių išlygiavimą, varžto įkišimo gylį ir bendrą elemento ilgį;

3. Sureguliuokite nestandartinių dalių matmenis, kad būtų užtikrintas sklandus surinkimas vietoje.

V. Pakavimas ir klasifikavimas

Komponentų skaičius pagal zonas ir specifikacijas; supakuoti elementai, plieniniai rutuliai ir varžtai atskirai; pažymėkite ašių numeriais.

VI. Surinkimo vietoje procedūros

1. Geodezavimas ir maketavimas; atramų išlyginimas ir padėtis;

2. Vykdymas pagal statybos planą: gabalų surinkimas aukštyje / bloko kėlimas / vientisas kėlimas;

3. Pirmiausia surinkite apatinius stygos rutulius ir elementus → sumontuokite tinklo elementus → surinkite viršutinę styga; priveržkite 10.9 klasės didelio stiprumo varžtus, kad sukurtumėte sukimo momentą naudodami dinamometrinį veržliaraktį;

4. Dalies apžiūra, suvirintų siūlių antikorozinės dangos pataisymas ir ugniai atsparios dangos uždėjimas.

Pastaba: Suvirintų rutulinių tarpinių rėmų skirtumai

Visiškas jungčių suvirinimas vietoje; kiekvieno suvirinimo praėjimo defektų aptikimas; nėra didelio stiprumo varžtų priveržimo proceso.

Pagrindiniai našumo parametrai

I. Geometrinės pagrindinių komponentų specifikacijos

1. Erdvinio karkaso plieniniai vamzdiniai elementai (Q235B / Q355B; Q355B pageidautina esant dideliems tarpatramiams)

Įprasti vamzdžių skersmenys × sienelių storiai: φ60 × 3,5, φ76 × 4, φ89 × 4, φ114 × 4, φ140 × 6, φ159 × 8, φ180 × 10, φ219 × 10

Baigto elemento ilgis: 1,0m–3,5m (standartinis tinklelio dydis: 1,5m–3,0m);

Gamybos tiesumo tolerancija: ≤L/1000; galinio paviršiaus statmenumo nuokrypis: ≤0,5 mm.

2. Sferos su varžtais

Sphere diameter: φ100, φ120, φ140, φ160, φ180, φ200–φ400;

Sienelės storis: 12-20mm; srieginių skylių sferos paviršiuje kampinė tolerancija: ±15′.

3. Susijusios tvirtinimo detalės

10.9 klasės didelio stiprumo varžtai: M12, M14, M16, M20, M22, M24, M27, M30; priedai: movos, kūginės galvutės, galinės plokštės, fiksavimo varžtai.

4. Atraminės plokštės

Pagrindo plokštės storis: 16-30mm; standiklio plokštės storis: 12-20mm; įmontuoti inkaro varžtai: Q355.

II. Medžiagos mechaninės savybės

III. Struktūrinės apkrovos savybės

1. Laikančiosios charakteristikos: Visi didelio tarpatramio plieninės erdvinės rėmo konstrukcijos elementai yra veikiami ašinio įtempimo arba suspaudimo; nėra lenkimo elementų; tai labai statiškai neapibrėžta struktūra; atskirų narių nesėkmė nesukelia bendro žlugimo.

2. Tipiniai taikomi tarpatramiai

1. Varžtiniai-sferiniai erdvės rėmai: 12m–80m;

2. Suvirinti sferiniai tarpiniai rėmai: 50m–180m (ypač dideliems tarpatramiams ir didelėms apkrovoms). 3. Tipinės stogo apkrovos vertės: Tuščioji apkrova 0,30–0,80 kN/m²; gyvoji apkrova 0,5–1,0 kN/m²; didelės apkrovos konstrukcijos (pvz., sausos anglies pastogės) gali viršyti 2,0 kN/m².

4. Šiluminė deformacija: Siekiant sumažinti šiluminio plėtimosi / susitraukimo įtempius, turi būti sumontuotos slankiojančios atramos, kai tarpatramiai viršija 60 m viena kryptimi.

IV. Suvirinimo ir defektų aptikimo standartai

1. Apvalinės siūlės tarp elementų ir kūginių galvučių: II laipsnio suvirinimo siūlės; 100 % ultragarsinis testavimas (UT) kritiniams ilgo tarpsnio nariams; 20 % atsitiktinė atranka standartiniams nariams.

2. Sandarinės suvirinimo siūlės suvirintoms sferoms: II laipsnio suvirinimo siūlės; 100% kritinių projektų trūkumų aptikimas.

V. Antikoroziniai parametrai

1. Gamykliniai gaminiai: karštasis cinkavimas; cinko dangos storis ≥85 μm (≥120 μm pakrantės korozinėms zonoms).

2. Pažeistų vietų remontas vietoje: Smėliavimas iki Sa2.5 klasės → epoksidinis cinko turtingas gruntas + tarpinis sluoksnis + viršutinis sluoksnis; bendras sausos plėvelės storis ≥120 μm.

VI. Priešgaisrinės apsaugos parametrai

Visuomeniniams pastatams ir pramonės įmonėms dengti plonasluoksnes arba itin ploną plėvelę besipučiančias ugniai atsparias dangas pagal reikiamą ugniai atsparumą (atsparumo ugniai ribos 0,5h, 1,0h, 1,5h arba 2,0h); dangos storis turi atitikti atitinkamus standartus.

VII. Diegimo valdymo parametrai

1. Atramos ašies nuokrypis ≤±5 mm; atramos viršutinio paviršiaus aukštis ≤±3 mm; aukščių skirtumas tarp gretimų atramų ≤2 mm.

2. Didelio stiprumo varžto galutinis priveržimo momentas turi griežtai laikytis nurodytų verčių; sriegio sujungimo gylis turi atitikti projektinius brėžinius.

VIII. Etaloninis plieno suvartojimas (vienam numatomam plotui)

Lengvi dieniniai stogai: 12–22 kg/m²

Standartinės pramonės įmonės ir vietos: 22–35 kg/m²

Sunkios apkrovos anglies tvartai ir stogai, laikantys sunkią įrangą: 35–60 kg/m²
