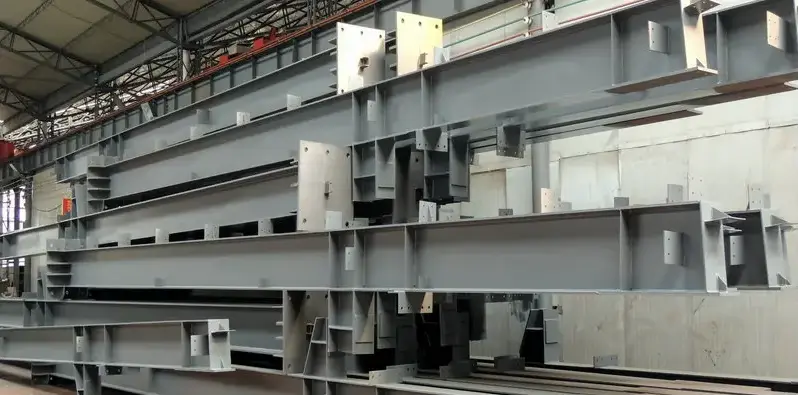

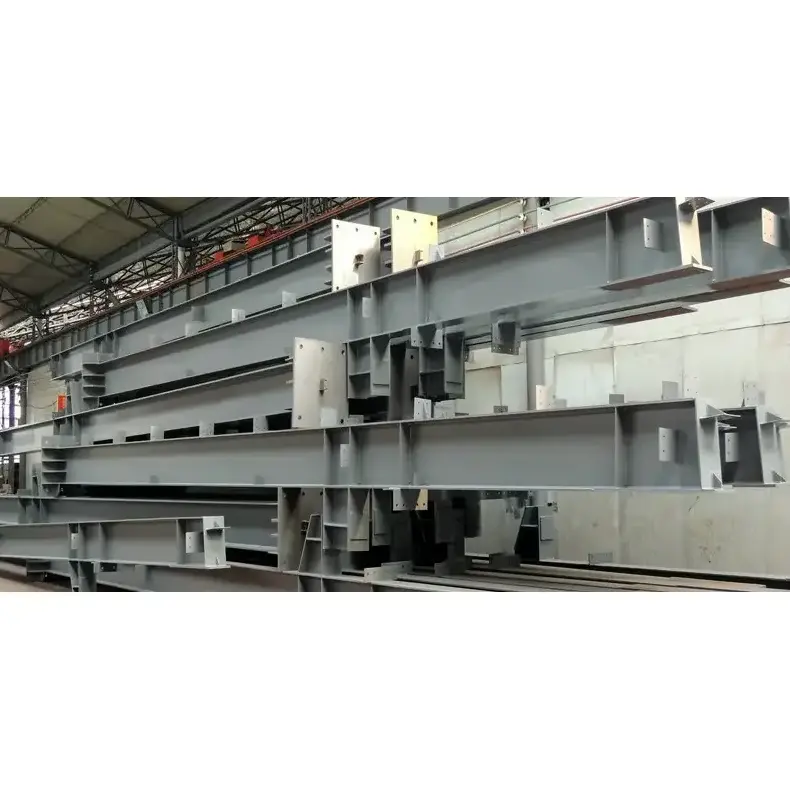

Didelės apkrovos H sijos plieninė kolona tarnauja kaip pagrindinis HAISHENG vertikalios laikančiosios konstrukcijos elementas. Pagamintos iš aukštos kokybės standartus atitinkančio Q355B/Q235B konstrukcinio plieno, šios kolonos yra dviejų tipų H formos sijos skerspjūvio: karštai valcuotos ir suvirintos. Kiekvienas gaminys yra kelių etapų tikslus gamybos procesas ir yra suporuotas su standartizuotomis jungčių sudedamosiomis dalimis ir profesionaliu antikoroziniu apdorojimu, todėl jis tinka įvairiems plieninių konstrukcijų projektams keliamiems vertikalios apkrovos reikalavimams.
Mūsų gamykla turi pakankamai atsargų ir palaiko nestandartinių ar unikalios formos komponentų pritaikymą. Palyginti su įprastomis plieninėmis kolonomis, mūsų gaminiai turi ryškių pranašumų, įskaitant puikią laikomąją galią, stiprų seisminį atsparumą, trumpesnius statybos ciklus ir perdirbamumą. Todėl jie yra tinkamiausias pasirinkimas laikančiosioms plieninėms kolonoms pramoniniuose pastatuose, viešosios infrastruktūros, komercinių ir gyvenamųjų pastatų projektuose.
- Medžiaga ir procesas: Pagaminta naudojant Q355B/Q235B mažai legiruotą, didelio stiprumo konstrukcinį plieną, kaip pagrindinį profilį naudojant karšto valcavimo arba suvirintas H formos sijas. Kolonos apdorojamos atliekant daugybę standartizuotų gamybos etapų: CNC pjovimo, komponentų surinkimo, automatinio povandeninio lankinio suvirinimo, flanšo tiesinimo, rūdžių šalinimo šratinio pūtimo ir antikorozinės dangos.
- Pagrindinė funkcija: kolona, kaip pagrindinis vertikaliai laikantis elementas pagrindinėje pastato konstrukcijoje, priima ir palaiko apkrovas iš stogo ir viršutinių aukštų, stabiliai perduodamas šias jėgas žemyn į pamatą ir taip palaiko visą pastato konstrukcinį karkasą.
– Standartiniai komponentai: sunkiosios H sijos plieninės kolonos mazgą sudaro pagrindinis H formos sijos kolonos korpusas, pastorintos pagrindo plokštės, sutvirtinantys standikliai ir jungiamosios plokštės. Taip pat galime tiekti konkrečiam projektui skirtus didelio stiprumo varžtus ir kitas jungiamąsias tvirtinimo detales kaip pilną paketą, leidžiantį nedelsiant pakelti ir surinkti po pristatymo.
- Pramonės infrastruktūra: mažos, vidutinės ir didelės plieno konstrukcijų gamyklos, sandėliai, gamybos cechai ir pramoninės plieno platformos.
- Viešieji pastatai: didelio ploto sporto stadionai, parodų salės ir savivaldybės pagalbinės patalpos.
- Komerciniai ir gyvenamieji projektai: daugiaaukščiai ir itin aukšti pastatai, surenkamos lengvojo plieno vilos ir komerciniai kompleksai.
- Specializuotos sritys: pagalbiniai tiltų atramos, energetikos ir naftos chemijos pagalbiniai įrenginiai, logistikos ir sandėliavimo bazės ir kiti plieninių konstrukcijų projektai.
Mūsų sunkiųjų H sijų plieninių kolonų skerspjūvio mechaninis išdėstymas buvo profesionaliai optimizuotas; jų vertikalus gniuždymo stipris ir atsparumas šoniniam lenkimui gerokai viršija standartinių plieninių kolonų atsparumą. Galintys atlaikyti itin didelius tarpatramius ir dideles grindų apkrovas, jie suteikia stabilią atramą daugiaaukščiams pastatams ir sunkioms pramonės įmonėms. Tai iš esmės pašalina inžinerinius pavojus, tokius kaip kolonos deformacija ar nepakankama laikomoji galia, ir todėl jie idealiai tinka didelės apkrovos statyboms.
Kolonos pasižymi standžia, vientisa, vientisa liejimo struktūra, puikiai atspari sukimui ir deformacijai. Jie gaminami griežtai laikantis nacionalinių plieno konstrukcijų seisminio projektavimo standartų. Galintys atlaikyti išorines jėgas, tokias kaip stiprūs vėjai ir žemės drebėjimai, efektyviai padidina bendrą pastato stabilumą. Be to, išlaikydami ≤150 kolonos lieknumo santykį, užkertame kelią kolonos nestabilumo problemoms, užtikriname visapusišką ilgalaikę pastato saugą ir sumažiname būsimą riziką, susijusią su priežiūra ir eksploatavimu.
Visi konstrukciniai komponentai yra standartiškai paruošiami mūsų specialioje gamybos įmonėje, užtikrinant, kad leistini matmenų nuokrypiai, suvirinimo kokybė ir galo statmenumas atitiktų griežtus standartus. Vietoje antrinio pjovimo ar suvirinimo nereikia; montavimas baigiamas tiesiog kėlimo ir varžtų jungtimis. Tai žymiai supaprastina statybos vietoje procedūras, tiesiogiai sumažina statybos ciklą daugiau nei 30 %, o rangovams padeda sutaupyti tiek darbo, tiek su grafiku susijusių išlaidų.
Nacionalinio standarto Q235B/Q355B plieninius profilius perkame išskirtinai iš pagrindinių, gerbiamų gamintojų. Šioms medžiagoms būdinga vienoda sudėtis, didelis kietumas ir mažas priemaišų lygis, todėl pagrindinės medžiagos lygyje pašalinama įtrūkimų arba trapių lūžių rizika. Kolonos palaiko dvigubą antikorozinį apdorojimą – karštojo cinkavimo derinį su apsauginėmis dangomis, todėl jos tinka sudėtingoms lauko aplinkoms, kuriose yra ekstremalios temperatūros. Įprastomis eksploatavimo sąlygomis gatavų plieninių kolonų tarnavimo laikas yra daugiau nei 20 metų.
Palyginti su betoninėmis kolonomis arba netaisyklingos formos plieninėmis kolonomis, HW/HM/HN serijos H-sijų plieninės kolonos užima mažiau skerspjūvio vietos, todėl vaizdas į vidų yra atviresnis ir netrukdomas. Tai palengvina didelio masto gamybos įrangos išdėstymą, sandėlio lentynų išdėstymą ir bendrą objekto vietos planavimą, taip padidinant naudingą grindų plotą pastato viduje. Šis dizainas ypač tinka mažoms ir vidutinio dydžio gamykloms ir didelio tankio sandėlių projektams.
Siūlome išsamią visų specifikacijų ir modelių aprėptį, kurių standartiniai ilgiai svyruoja nuo 3 iki 12 metrų, kad būtų galima nedelsiant išsiųsti. Be to, remdamiesi kliento konstrukcijų brėžiniais, teikiame pritaikytas paslaugas, įskaitant nestandartinius aukščius, iš anksto išgręžtas montavimo skyles, individualų standinimo plokščių išdėstymą ir nuožulnumą, kad visiškai atitiktume įvairius pramoninių, komunalinių, komercinių ir tarptautinių plieninių konstrukcijų statybos projektų reikalavimus.
Pagaminta naudojant aukštos kokybės, aplinkai nekenksmingą plieną, mūsų gamybos ir perdirbimo operacijos nesukelia jokių teršalų. Nugriovus pastatą arba atnaujinus projektą, šias sunkiasvores H-Beam plienines kolonas galima tiesiogiai perdirbti – išlydyti ir pakartotinai panaudoti – perdirbimo lygis viršija 95%. Tai ne tik atitinka pasaulinius ekologiškų pastatų standartus, bet ir padeda sumažinti bendras projekto viešųjų pirkimų išlaidas, efektyviai subalansuojant atsakomybę už aplinkos apsaugą ir ekonominį efektyvumą.
Mūsų sunkiosios H sijos plieninės kolonos supjaustomos iki tikslaus ilgio naudojant specialias CNC pjovimo stakles. Mes griežtai kontroliuojame matmenų leistinus nuokrypius ± 2 mm tikslumu ir užtikriname ≤ 1,5 mm galinio paviršiaus statmenumą. Tai garantuoja, kad abu stulpelio galai yra idealiai plokšti, todėl sujungimo jungtyse susidaro minimalūs tarpai ir išvengiama tokių problemų, kaip netinkamas montavimas arba prastas pritaikymas.
Kolonos pagrinduose yra sutirštintos specializuotos pagrindo plokštės ir atliekamas visapusiškas pilnas suvirinimas. Suvirinimo siūlės yra tvirtos, tvirtos ir be poringumo ar šlako intarpų, todėl žymiai sustiprina konstrukcinį ryšį tarp kolonos pagrindo ir pamato. Tai pašalina pagrindo plokštės atsiskyrimo ar suvirinimo siūlės įtrūkimų riziką esant didelei apkrovai.
Remdamiesi kliento konstrukciniais brėžiniais, atliekame pritaikytus apdorojimo etapus, tokius kaip galinis gręžimas, jungiamųjų plokščių suvirinimas ir galinio paviršiaus nuožulnumas. Visų angų padėtis, skylių skersmenys ir nuožulniai kampai yra griežtai suderinti su pramonės įrengimo standartais, užtikrinant visišką suderinamumą su pagrindiniais rinkoje esančiais jungčių komponentais.
Mes vienodai naudojame dviejų procesų rūdžių šalinimo metodą – deriname smėliasrove ir valymą smėliasrove, kad kruopščiai pašalintume frezų apnašas, rūdis ir alyvos dėmes nuo plieno paviršių. Gauta rūdžių pašalinimo klasė atitinka nacionalinius statybos priėmimo standartus, todėl sukuriamas tvirtas pagrindas vėlesniam antikoroziniam padengimui ir užkertamas kelias problemoms, tokioms kaip dažų plėvelės atsiskyrimas ir vietinė korozija.
Naudojame sluoksniuotą purškimo dangų sistemą, susidedančią iš epoksidinio cinko grunto, suporuoto su specializuotu viršutiniu sluoksniu, užtikrinančiu vienodą sausos plėvelės storį ir išskirtinį sukibimą. Arba karštojo cinkavimo antikorozinis procesas gali būti pritaikytas pagal pageidavimą. Šie dvigubi sprendimai yra sukurti taip, kad atitiktų specifinius įvairios veiklos aplinkos reikalavimus, įskaitant patalpų nustatymus, ekspoziciją lauke ir labai korozinius pakrančių regionus.
– Karštai valcuoto H profilio plieno standartas: GB/T 11263-2024 (oficialiai įsigalioja 2025 m. gegužės 1 d.)
- Bendros plieninės konstrukcijos projektavimo standartas: GB 50017-2017
– Pastatų konstrukcijoms skirto H profilio plieno specifikacija: JG/T 581-2023
- Plieninių konstrukcijų suvirinamos konstrukcijos specifikacija: GB 50661
|
Medžiaga |
Derlingumo stiprumas (ReH) |
Tempimo stipris (Rm) |
Pailgėjimas (A) |
Atsparumas smūgiams (-20 ℃) |
|
Q235B |
≥235 MPa |
375–500 MPa |
≥26 % |
≥27J |
|
Q355B |
≥355 MPa |
470–630 MPa |
≥ 20 % |
≥34J |
- Skerspjūvio klasifikacija: HW (platus flanšas – pirmenybė teikiama plieninėms kolonoms, užtikrinanti optimalią laikomąją galią); HM (Medium Flange – bendrosios paskirties laikančiosios kolonos); HN (siauras flanšas – daugiausia naudojamas plieninėms sijoms, prireikus pritaikomas kolonoms)
- Specifikacijos žymėjimo formatas: aukštis H × flanšo plotis B × juostos storis t₁ × flanšo storis t₂
– Geriausiai parduodamos HW serijos specifikacijos: HW100×100 (6×8), HW200×200 (8×12), HW300×300 (10×15), HW400×400 (12×20)
- Skerspjūvio plotas A: 63,53 cm²
- Inercijos momentas: Ix = 4770 cm⁴, Iy = 1600 cm⁴
- Sukimo spindulys: ix = 8,67 cm, iy = 5,02 cm
- Sekcijos modulis: Px = 477 cm³, ilgis = 160 cm³
- Teorinis svoris: 49,9 kg/m
- Lieknumo koeficiento apskaičiavimo formulė: λ = L0 / i (kur L0 yra efektyvusis ilgis, o i yra sukimosi spindulys)
- Leidžiamas plonumo koeficientas: plieninėms kolonoms, pagamintoms iš Q235B/Q355B klasės plieno, santykis tolygiai ribojamas iki ≤ 150, kad būtų sumažinta konstrukcijos nestabilumo rizika.
- Ašinio suspaudimo stabilumo formulė: N ≤ φAf (kur φ = stabilumo koeficientas, A = skerspjūvio plotas, f = projektinis stipris gniuždant).
- Pjovimo tolerancijos: ilgis ±2 mm; galo statmena ≤1,5 mm.
- Suvirinimo standartai: sandūrinėse siūlėse naudojamas visiškas įsiskverbimo procesas; suvirinimo kokybės klasė ≥ II klasė; atliekami 100 % ultragarsiniai neardomieji bandymai.
- Formavimas ir korekcija: Bendras tiesinimas atliekamas po suvirinimo; kolonos tiesumas ≤ L/1000; juostos ir flanšai turi būti be įtrūkimų, sluoksnių, įtrūkimų ir kitų defektų.
- Karšto cinkavimo procesas: dangos storis ≥85 μm; tarnavimo laikas lauke, po atviru dangumi siekia 15–20 metų.
- Apsauginė dangų sistema: epoksidinio cinko turtingo grunto ir viršutinio sluoksnio derinys; bendras sausos plėvelės storis ≥120 μm.
- Tinkamumas aplinkai: Gali stabiliai veikti temperatūros diapazone nuo -20°C iki +60°C; pasižymi išsamiomis eksploatacinėmis savybėmis, įskaitant atsparumą vėjui, seisminiam atsparumui, atsparumui oro sąlygoms ir atsparumui korozijai.
HAISHENG valdo penkias pagrindines gamybos bazes, strategiškai išdėstytas Tiandzine, Fudziane, Šandonge ir Hubei, kurių metinis plieno konstrukcijų komponentų pajėgumas viršija 50 000 tonų. Turime daug sunkiųjų H sijų plieninių kolonų atsargų; standartinės specifikacijos (3–12 metrų) išsiunčiamos tą pačią užsakymo dieną. Nestandartiniai, individualūs gaminiai gaminami ir pristatomi per 7–15 darbo dienų. Mes palaikome pilno konteinerio tarptautinį eksportą, užtikrindami, kad mūsų pristatymo tempas puikiai atitiktų vietinių ir tarptautinių inžinerinių projektų planavimo reikalavimus.
Įmonė turi plieninių konstrukcijų statybos I ir II laipsnio kvalifikaciją, taip pat pastatų statybos generalinės rangos kvalifikaciją. Turime daugybę nacionalinių patentų, apimančių tokias technologijas kaip seisminis tvirtinimas ir sukimui atsparios plieno konstrukcijos. Visi gaminiai siunčiami kartu su medžiagų sertifikatais, neardomųjų bandymų ataskaitomis ir gamyklos atitikties sertifikatais, visiškai atitinkančiais konkurso, konkurso ir priėmimo standartus, reikalingus inžineriniams projektams tiek šalies viduje, tiek užsienyje.
Teikiame visą paslaugų paketą, apimantį visą projekto gyvavimo ciklą: palaikymas prieš pardavimą apima sprendimo pasirinkimą, apkrovos skaičiavimus ir nemokamas kainas; pardavimo etapo metu siūlome gamybos eigos atnaujinimus realiuoju laiku ir kokybės tikrinimo ataskaitas; ir po pardavimo teikiamos nemokamos techninės instaliavimo instrukcijos bei techninės konsultacijos visą gyvenimą. Siūlome vieno langelio sprendimą, kad išspręstume viso proceso iššūkius – nuo pirkimo ir pritaikymo iki įrengimo ir priežiūros – taip žymiai sumažindami bendras pirkėjo išlaidas.
Šiuo metu visas mūsų sunkiųjų H sijų plieninių kolonų asortimentas – Q235B ir Q355B plieno rūšių – yra sandėlyje ir paruoštas nedelsiant parduoti. Siūlome nemokamą pavyzdžių pristatymą, nemokamus išsamius inžinerinius brėžinius ir išskirtines nestandartinių ar specializuotų komponentų pritaikymo paslaugas. Nesvarbu, ar jums reikia nedidelio, atsitiktinio užsakymo kuklioms dirbtuvėms, ar didelio masto masinio viešųjų pirkimų dideliam užsienio infrastruktūros projektui, HAISHENG yra pilnai įrengtas, kad pasiūlytų pritaikytus sprendimus ir pasiūlymus, atitinkančius jūsų konkrečius poreikius.
Susisiekite su mumis šiandien, kad gautumėte naujausią kainodarą realiuoju laiku, visą techninių specifikacijų vadovą ir pirkimų planą, pritaikytą konkrečiai jūsų projektui!
