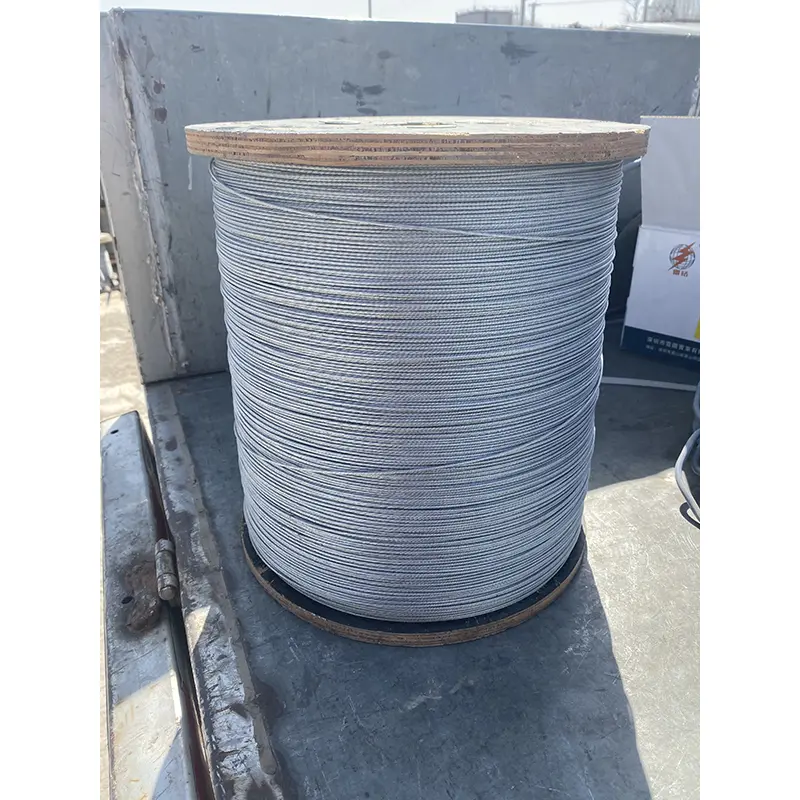

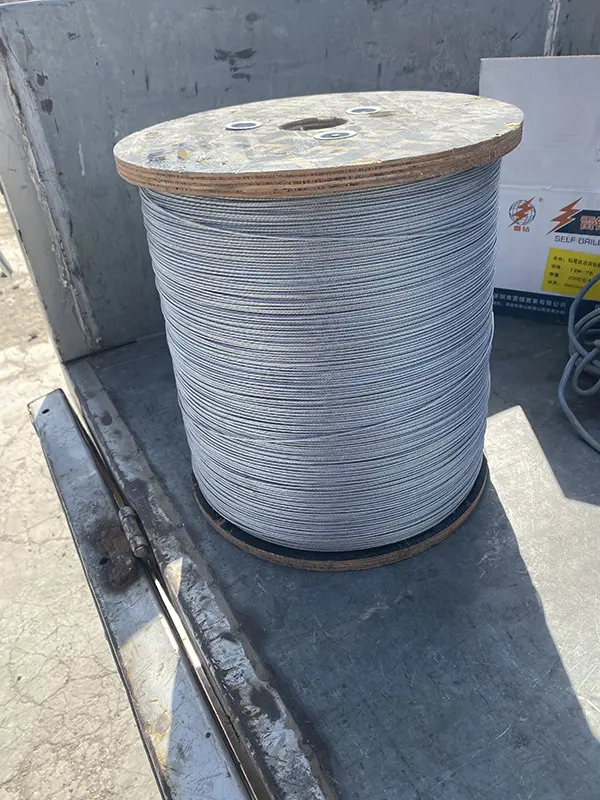

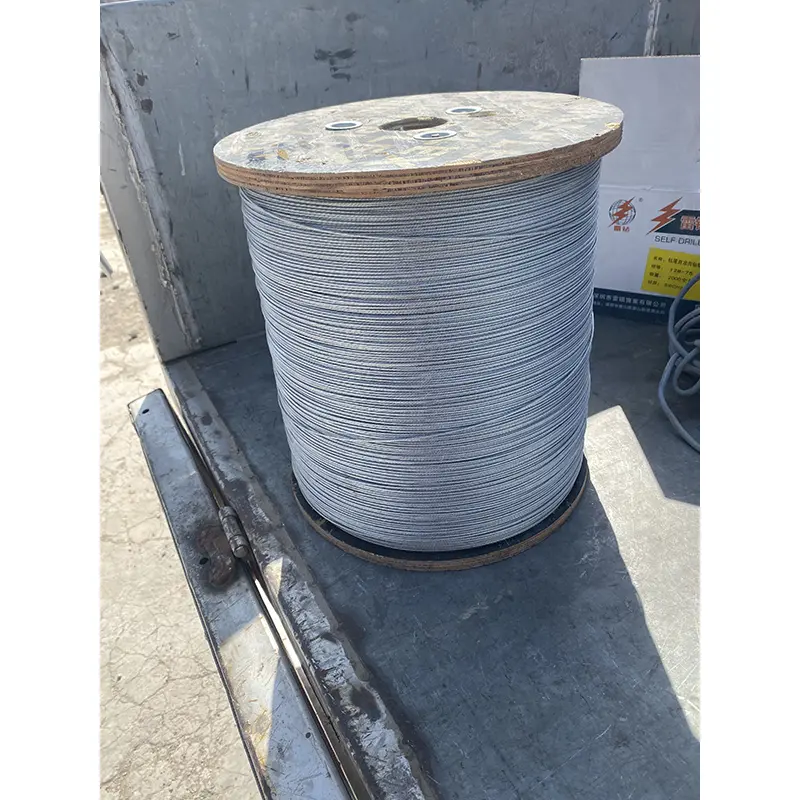

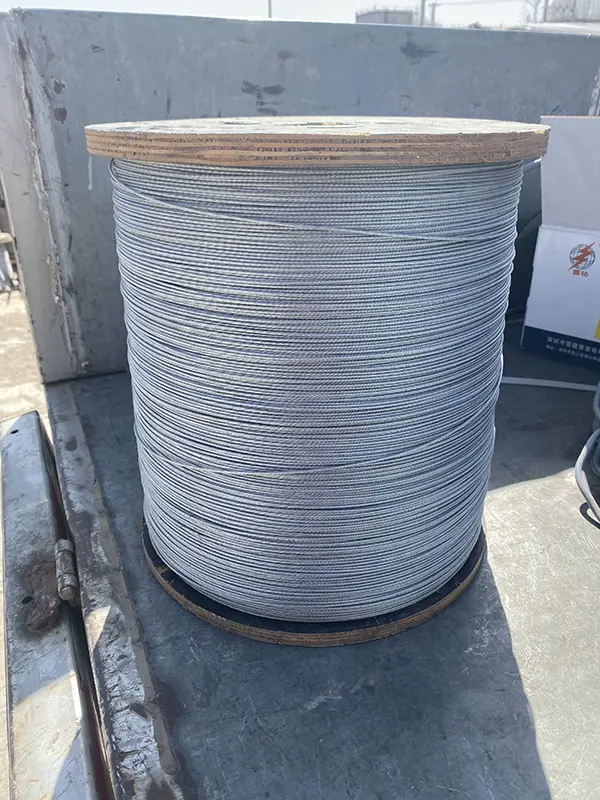

Statybiniai cinkuoti plieniniai vieliniai lynai

Pagamintos iš aukštos kokybės aukštos anglies plieno vielos, šie lynai yra karštai panardinami arba galvanizuojami, siekiant apsaugoti nuo korozijos. Cinkuotos plieno vielos lynai, skirti statyboms, tinka įvairioms korozinėms aplinkoms, įskaitant vidaus, lauko, atviras ir pakrantės sąlygas, todėl jie yra būtini laikantysis, tvirtinimo ir saugos komponentai plieninių konstrukcijų inžinerijoje.

Produkto savybės

I. Atsparumas korozijai ir oro sąlygoms

1. Cinkuotas paviršiaus sluoksnis veikia kaip barjeras nuo oro, drėgmės ir druskos, užtikrinantis tvirtą atsparumą rūdims ir korozijai. Jis tinka lauke, pakrantėje ir drėgnoje aplinkoje, efektyviai sulėtina vielos koroziją ir lūžimą.

2. Galimi dviejų tipų: elektrocinkuoti ir karštai cinkuoti. Elektrocinkuoti lynai turi lygią apdailą ir vienodą dangą, o karštai cinkuoti lynai turi storesnę dangą, užtikrinančią puikų atsparumą druskos purslams ir senėjimui, taip pat žymiai ilgesnį tarnavimo laiką lauke.

II. Mechaninis ir apkrovos našumas

1. Susukti iš daug anglies turinčios plieno vielos, šie lynai pasižymi dideliu atsparumu tempimui (standartinės klasės: 1570–1960 MPa) ir stabilią laikomąją galią, atitinkančius plieninių konstrukcijų tvirtinimo, laikomumo ir traukos reikalavimus.

2. Jie turi puikų bendrą lankstumą ir lenkimo našumą, todėl juos galima lenkti, suvynioti ir sriegti montuojant; Dėl to jie tinka sudėtingiems išdėstymams, kuriuose yra netaisyklingų jungčių, kampų ir įtempimo.

3. Virvė tolygiai paskirsto įtampą ir pasižymi dideliu atsparumu smūgiams ir nuovargiui; jis yra atsparus laidų trūkimui esant ilgai, pasikartojančiai apkrovai ir užtikrina aukštą saugos koeficientą eksploatacijos metu.

III. Struktūra ir eksploatacinės charakteristikos

1. Pasižymi klasikinėmis konfigūracijomis, tokiomis kaip 6 × 19 ir 6 × 37, siūlančios lankstumo ir standumo pusiausvyrą: 6 × 19 tipas yra gana standus ir atsparus dilimui, todėl tinkamas fiksuotam įtempimui; 6×37 tipas yra lankstesnis, todėl puikiai tinka lenkimui, kėlimui ir naudojimui dažnai judančiose vietose.

2. Lengvas; Palyginti su konstrukciniais plieniniais sujungimo strypais, šiuos lynus lengviau transportuoti, montuoti ir įtempti vietoje.

3. Valdomas pailgėjimas ir stabili deformacija veikiant apkrovai užtikrina bendrą komponentų, tokių kaip plieninė stogo danga, užuolaidinės sienos ir turėklai, standumą.

IV. Konstrukcija ir pritaikomumas

1. Yra įvairių specifikacijų ir skersmenų, todėl galima lanksčiai pasirinkti pagal apkrovos reikalavimus; montavimas lengvai užbaigiamas naudojant atitinkamus priedus, tokius kaip vielinių lynų spaustukai, sagtys ir takelažas.

2. Cinkuoto paviršiaus danga pasižymi vidutiniu trinties koeficientu, neleidžia slysti po tvirtinimo ir įtempimo bei užtikrina patikimus sujungimo taškus.

3. Lengva apdoroti; ilgiai gali būti pjaustomi vietoje, jei reikia, todėl sumažėja medžiagų atliekų kiekis ir didelis statybos efektyvumas.

V. Ekonominė vertė ir lyginamieji pranašumai

1. Mažesnė kaina nei nerūdijančio plieno vielos lynai; atsparumas korozijai ir mechaninės savybės atitinka daugumos plieninių konstrukcijų poreikius, todėl pasižymi puikiu ekonomiškumu.

2. Siūlo daugiau nei tris kartus ilgesnį tarnavimo laiką nei įprasti šviesūs (nepadengti) plieniniai vieliniai lynai lauko ar drėgnoje aplinkoje, todėl sumažėja ilgalaikės keitimo ir priežiūros išlaidos.

VI. Apribojimai

1. Cinkuota danga yra jautri vietiniam lupimuisi nuo smūgių į kietus daiktus arba didelės trinties; pažeistos vietos yra linkusios laipsniškai rūdyti, todėl montuojant ir naudojant reikia vengti aštrių įbrėžimų.

2. Netinka ilgalaikiam panardinimui į labai ėsdinančią aplinką, kurioje yra stiprių rūgščių ar šarmų.

3. Perkrauti griežtai draudžiama; lynai turi būti nedelsiant pakeisti, jei aptinkami nutrūkę laidai, nutrūkusios gijos arba stipri korozija.

Naudojimas ir taikymo sritis

I. Pirminis naudojimas

1. Konstrukcijų tvirtinimas ir atrama: Cinkuotos plieninės vielos lynai statyboms gali būti naudojami kaip atraminiai trosai, horizontalūs pririšimo lynai arba stogų, sienų, santvarų ir erdvės rėmų lynai, siekiant pagerinti bendrą plieninių konstrukcijų stabilumą, paskirstyti apkrovas ir sumažinti deformaciją.

2. Užuolaidų sienelės ir gaubto tvirtinimas: Naudojamas stiklinėms užuolaidinėms sienoms, metalinėms užuolaidinėms sienoms ir išorinėms apdailos plokštėms pakabinti, suvaržyti ir tvirtinti; suderinamas su pastatų fasadų konstrukciniais laikomumo reikalavimais.

3. Apsaugos ir saugos įrenginiai: stogo apsauginių turėklų, saugos linijų, priežiūros takų kreipiamųjų linijų ir krašto apsaugos kabelių gamyba, siekiant užtikrinti eksploatavimo saugą vietoje.

4. Kėlimas ir laikinas apkrovas: plieninių konstrukcinių komponentų kėlimas vietoje, laikinas įtempimas ir padėties nustatymas; statybos metu taip pat naudojamos kaip laikinos vaikinų linijos.

5. Stogo dangos ir priedų komponentų tvirtinimas: lengvų pagalbinių plieninių konstrukcijų, tokių kaip stoglangių plokštės, stogeliai, karnizai ir latakai, pakabinimas ir įtempimas.

6. Kraštovaizdžio ir geležies dirbinių komponentai: plieninių pergolių, tvorų, kraštovaizdžio skulptūrų ir dekoratyvinių geležies dirbinių tvirtinimo ir pakabinimo kabeliai.

II. Pasirinkimas pagal lyno struktūrą ir pritaikymą

· 6 × 19 Struktūra: didelis standumas, atsparus dilimui ir santykinai storas skersmuo; daugiausia naudojamas fiksuotam inkaravimui, lyninėms linijoms ir ilgalaikėms statinėms apkrovoms.

· 6 × 37 struktūra: puikus lankstumas ir lankstumas; tinka kėlimui, pakartotiniam lenkimui, sriegimui per sujungimo taškus ir nedidelio masto kėlimo stropams.

III. Taikymas visoje pramonėje

1. Pramoninės plieno konstrukcijos. Didelio tarpatramio plieninių stogų ir sienų tvirtinimo ir apsaugos sistemos gamyklose, sandėliuose, parodų salėse, stadionuose ir oro uostų terminaluose.

2. Architektūrinės užuolaidinės sienos ir dekoratyviniai projektai: Išorinės sienų užuolaidinės sienos, pakabinamos lubos ir fasadas yra įvairių pastatų tipų.

3. Komunalinės ir transporto priemonės: plieninės konstrukcijos, pvz., pėsčiųjų viadukai, autobusų stotelės, rinkliavos, statybiniai stendai ir apsauginiai turėklai.

4. Kultūrinio turizmo ir kraštovaizdžio projektai: Kraštovaizdžio pavėsinių, tempiamųjų membraninių konstrukcijų, plieninių kraštovaizdžio elementų ir lentinių takų įtempimas ir tvirtinimas.

5. Statybos aikštelės: laikinas kėlimas plieninių konstrukcijų montavimui, komponentų padėties išdėstymui, vamzdžių linijoms ir krašto apsaugai.

6. Pakrančių / drėgnų zonų pastatai: laikantys plieniniai komponentai didelės drėgmės ir druskos purškimo aplinkoje, pvz., pakrantės gamyklos ir su uostais susijusios konstrukcijos.

IV. Taikymo scenarijai, pagrįsti cinkavimo procesu

· Elektrocinkuotas plieninis vielinis lynas: turi lygų paviršių ir ploną cinko dangą; daugiausia naudojamas patalpų viduje, sausoje aplinkoje ir dekoratyviniam įtempimui ar tvirtinimui.

· Karštai cinkuotas plieninis vielinis lynas: pasižymi stora cinko danga ir dideliu atsparumu korozijai; tinka naudoti lauke, įskaitant pakrantės zonas, didelės drėgmės aplinką ir vietas, kuriose yra purškiamos druskos.

Veikimo specifikacijos

I. Pagrindinės medžiagos ir standartai

· Medžiaga: aukštos kokybės anglies plieno viela (C 0,7–0,95 %)

· Paviršiaus apdorojimas: karštasis cinkavimas / elektrocinkavimas

· Standartai: GB/T 8903-2024, ISO 10425

· Taikoma aplinka: patalpose / lauke, drėgnos sąlygos, pakrantės zonos (druskos purškimas)

II. Įprastos konstrukcijos (dažniausiai naudojamos plieninėms konstrukcijoms)

·6×19+FC/IWR: santykinai standus ir atsparus dilimui; naudojamas sutvirtinimui, vairo linijoms ir statinei apkrovai

·6×37+FC/IWR: lankstus ir lankstus; Naudojamas kėlimui, užuolaidų sieniniams stropams ir pakartotiniam lenkimui

·1 × 19 / 1 × 37: vienos grandinės; didelis standumas; naudojamas įtempimo kabeliams ir užuolaidų sienelių sujungimo strypams

III. Skersmuo ir svoris (bendrosios specifikacijos)

· Skersmens diapazonas: 6–40 mm (pagrindinė plieninių konstrukcijų dalis)

· Etaloninis svoris (6 × 19 + IWR, 1870 MPa):

o φ6: apytiksl. 1,3 kg/100m

o φ12: apytiksl. 5,2 kg/100m

o φ16: apytiksl. 9,3 kg/100m

o φ20: apytiksliai. 14,5 kg/100m

o φ24: apytiksl. 20,9 kg/100m

IV. Tempimo stiprumo laipsniai (pagrindiniai mechaniniai parametrai)

· Įprastos klasės: 1570, 1770, 1870, 1960, 2160 MPa

·Rekomenduojama plieninėms konstrukcijoms: 1770–1960 MPa (stiprumo ir kietumo balansas)

· Lūžimo jėgos pavyzdžiai (6 × 19 + IWR):

o φ12, 1870 MPa: ≈88 kN

o φ16, 1870 MPa: ≈157 kN

o φ20, 1870 MPa: ≈245 kN kN

V. Cinkuotos dangos parametrai (atsparumo korozijai raktas)

Elektrocinkavimas (vidaus / sausoje aplinkoje)

·Dangos storis: 5–15 μm

·Cinko dangos svoris: 75–150 g/m²

·Savybės: Lygus, vienodas; vidutinio atsparumo korozijai

Karštas cinkavimas (lauko / pakrantės aplinka)

·Dangos storis: 30–60 μm

·Cinko dangos svoris: 200–350 g/m²

·Savybės: Stora danga; atsparus druskos purslams; ilgas tarnavimo laikas

VI. Elastingumo ir deformacijos parametrai

·Elastingumo modulis: ≈1,2×10⁵ MPa

· Minimalus pailgėjimas trūkimo metu: ≥2,0 % (standartinis reikalavimas)

·Rekomenduojamas saugos koeficientas:

oStatinis įtempimas/inkaravimas: ≥3,5

o Kėlimas / Dinaminis pritaikymas: ≥5–6

VII. Nuovargis ir lenkimo savybės

· Nuovargio stipris: maždaug 45–55 % tempimo stiprio

· Minimalus lenkimo spindulys: ≥6 × lyno skersmuo (kad nesusilenktų / nepažeistų)

·Klojimo kryptis: įprastas klojimas dešine (RHRL); struktūriškai stabilus, atsparus lenkimui

VIII. Darbinė temperatūra ir apribojimai

·Darbo temperatūra: -40°C iki +80°C

· Maksimalus trumpalaikis: ≤120°C (neatsiskiria cinko danga)

· Draudžiama: ilgalaikis stiprių rūgščių / šarmų poveikis, kepimas aukštoje temperatūroje arba stiprus poveikis

Cinkuoti plieniniai vieliniai lynai statybos pramonės plėtros tendencijoms

Cinkuotų plieninių vielinių lynų pramonė, skirta statyboms, yra atnaujinama šešiose pagrindinėse srityse – technologijos, gaminiai, rinkos, taikymas, aplinkos tvarumas ir skaitmeninimas – siekiant visapusiškai patenkinti lengvų, ilgaamžių, labai atsparių korozijai ir itin saugių modernių plieno konstrukcijų inžinerinius poreikius. Konkrečios plėtros kryptys yra šios:

1. Technologinės tendencijos: didelis stiprumas, atsparumas korozijai ir konstrukcijų optimizavimas

Pramonė nuolat tobulėja siekdama didesnio stiprumo, ilgesnio tarnavimo laiko ir aukščiausio atsparumo korozijai. Standartiniai stiprumo laipsniai keičiasi nuo 1570/1770 MPa iki 1870/1960 MPa, o aukščiausios klasės gaminiai pasiekia 2160 MPa, todėl galima sumažinti savo svorį ir didesnę laikomąją galią, tinkančią ilgo tarpatramio plieno konstrukcijoms. Dangų technologijos peržengia tradicinio karštojo cinkavimo ribas, kad būtų naudojamos cinko-aliuminio-magnio ir retųjų žemių lydinių kompozicinės dangos; jie pasižymi žymiai padidintu atsparumu druskos purslams ir atitinka labai korozinės aplinkos, pavyzdžiui, pakrantės ir chemijos pramonės zonų, poreikius. Be to, sutankintos sruogos ir sandarios, sukimuisi atsparios konstrukcijos pamažu pakeičia standartines lynų konstrukcijas, efektyviai padidindamos atsparumą trūkimui ir nuovargio tarnavimo laiką.

2. Produktų tendencijos: konkrečios programos, labai saugios ir pritaikomos

Produktai pereina nuo bendrųjų specifikacijų prie specializuotų serijų, pritaikytų plieninėms konstrukcijoms, pritaikydami įvairius veikimo scenarijus, pvz., užuolaidų sienelių tvirtinimą, sunkiųjų kėlimų ir ilgo tarpatramio įtempimą. Lanksčios pritaikymo sistemos palaiko fiksuoto ilgio pjovimą, galutinio montavimo apdorojimą ir integruotą atitinkamo takelažo pristatymą, žymiai sutrumpinant projekto pristatymo laiką. Tuo pat metu saugos standartai atnaujinami, siekiant padidinti projektines saugos ribas; išsamus gamyklos bandymas ir viso gyvavimo ciklo atsekamumas užtikrina plieninių konstrukcijų projektų eksploatavimo saugumą.

3. Rinkos tendencijos: gamybos koncentracija, vietinis pakaitalas ir eksporto plėtra

Dėl aplinkosauginių gamybos apribojimų ir „dvigubos anglies“ politikos neefektyvūs pajėgumai palaipsniui naikinami, o gamyba vis labiau koncentruojama tarp pirmaujančių įmonių, o tai pabrėžia pramonės klasterizacijos pranašumus. Aukštos klasės vielinių lynų, naudojamų jūroje vėjo jėgainėse, jūrų inžinerijoje ir aukščiausios kokybės užuolaidinėse sienose, importo pakeitimas iš esmės buvo pasiektas, o vietiniai aukščiausios klasės gaminiai atitinka tarptautinius našumo standartus. Be to, pasinaudojant infrastruktūros galimybėmis iš „Juostų ir kelių iniciatyvos“, plieninėms konstrukcijoms skirtų cinkuotų plieninių vielinių lynų eksportas nuolat auga, o tai užima vietą pasaulinėje rinkoje.

4. Taikymo tendencijos: stabili tradicinė paklausa ir spartus augimas naujos energetikos ir jūrų inžinerijos srityje

Paklausa išlieka stabili ir toliau vystosi tradicinėse plieno konstrukcijų rinkose, įskaitant pramonines gamyklas, stadionus ir komunalines užuolaidines sienas. Nauja energija atsirado kaip pagrindinis augimo variklis; infrastruktūros projektai, tokie kaip sausumos ir jūros vėjo energija, fotovoltinės tvirtinimo sistemos, energijos kaupimas ir itin aukštos įtampos (UHV) perdavimo linijos, skatina didelio stiprumo, labai atsparių korozijai specialių plieninių vielinių lynų paklausą. Be to, jūrų inžinerijos projektai, įskaitant tarpjūrinius tiltus ir pakrančių terminalus, skatina didelio masto korozijai atsparių plieninių vielinių lynų taikymą, taip išplečiant pramonės taikymo sritį.

5. Aplinkosaugos tendencijos: mažai anglies dioksido į aplinką išskirianti, ekologiška, žiedinė ir energiją taupanti gamyba

Pramonė visapusiškai atnaujina žaliojo cinkavimo procesus ir diegia mažai energijos naudojančias gamybos linijas, uždaro ciklo vandens sistemas ir cinko nuosėdų regeneravimo technologijas. Šios priemonės žymiai padidina cinko atgavimo greitį ir, derinamos su srauto be cianido ir mažai teršiančiais procesais, atitinka „dvigubos anglies“ aplinkosaugos tikslus. Be to, pramonė išnaudoja savo gaminių tvirtumą, lengvumą ir išskirtinį tarnavimo laiką, kad sumažintų medžiagų suvartojimą ir keitimo dažnumą, taip taupant energiją ir sumažinant emisijas per visą gaminio gyvavimo ciklą.

6. Skaitmeninės tendencijos: sumanus stebėjimas ir nuspėjamoji priežiūra

Pramonė palaipsniui diegia išmaniąsias eksploatavimo ir priežiūros (O&M) sistemas. Naudodamos įmontuotus jutiklius, šios sistemos leidžia realiuoju laiku internetu stebėti plieninių vielinių lynų įtempimą, nusidėvėjimą ir temperatūrą, taip pat išankstinius įspėjimus apie nutrūkusius laidus. Skaitmeninių dvynių modelių integravimas su AI algoritmais leidžia tiksliai numatyti nuovargio trukmę, tradicinį planinį pakeitimo modelį paverčiant moksliniu nuspėjamuoju priežiūros metodu; tai efektyviai sumažina plieno konstrukcijų projektų O&M išlaidas ir sumažina saugos riziką.

DUK

1 klausimas: kuo skiriasi 6 × 19 ir 6 × 37 vielinių lynų konstrukcijos?

A: 6 × 19 konstrukcijoje yra 6 gijos, kurių vienoje sruogoje yra maždaug 19 laidų. Jis yra santykinai standus ir atsparus dilimui, todėl puikiai tinka fiksuotam tvirtinimui, lenkimo linijoms ir ilgalaikėms statinėms apkrovoms. 6 × 37 struktūra turi 6 vijas, kurių vienoje sruogoje yra maždaug 37 laidai. Jis yra lankstesnis ir lankstesnis, todėl puikiai tinka kėlimui, pakartotiniam lenkimui ir sriegimui per sujungimo taškus.

2 klausimas: Kaip pasirinkti elektrocinkuotą ir karštai cinkuotą vielinį lyną?

A: Elektrocinkuotas vielinis lynas turi lygų paviršių su plona cinko danga (5–15 μm) ir tinka naudoti patalpose, sausoje aplinkoje ir dekoratyviniam įtempimui. Karštai cinkuotas vielinis lynas turi storą dangą (30–60 μm), pasižyminčią puikiu atsparumu druskos purslams ir yra reikalingas naudoti lauke, pakrančių zonose ir didelės drėgmės aplinkoje.

3 klausimas: koks saugos koeficientas turėtų būti naudojamas vieliniams lynams plieninės konstrukcijose?

A: Statiniam įtempimui ir inkaravimui rekomenduojamas saugos koeficientas ≥3,5. Kėlimui ir dinaminiams darbams reikalingas saugos koeficientas ≥5–6. Projektiniai saugos faktoriai turėtų būti patvirtinti atliekant konstrukcinius skaičiavimus, pagrįstus faktinėmis darbo sąlygomis.

4 klausimas: ar cinkuotus plieninius vielinius lynus statyboms galima naudoti nuolatiniam konstrukcijų tvirtinimui?

A: Taip, cinkuotas vielinis lynas yra plačiai naudojamas nuolatiniam konstrukcijų tvirtinimui plieninių konstrukcijų stoguose, užuolaidų sienelių pakabai ir santvarų įtempimo sistemoms. Tačiau cinkuota danga turi būti nepažeista, o visos galinės jungtys (vielinių lynų spaustukai, atsuktuvai) turi būti tinkamai sumontuoti. Virvę reikia pakeisti, jei periodinės patikros metu aptinkami nutrūkę laidai, nutrūkusios gijos arba stipri korozija.

5 klausimas: kaip patikrinti ir pakeisti cinkuotą vielinį lyną?

A: Reguliariai vizualiai tikrinant, ar nėra nutrūkusių laidų, korozijos, susilenkimo ir deformacijų. Esant kritinėms reikmėms, pakeiskite virvę, jei įvykdoma kuri nors iš šių sąlygų:
1) nutrūkusių laidų skaičius viršija 10 % visų laidų bet kuriuo tiesimo ilgiu;
(2) skersmuo sumažėja daugiau nei 7 %;
(3) matoma didelė korozija arba duobės;
4) pastebėtas susisukimas arba paukščių patekimas į narvus.
